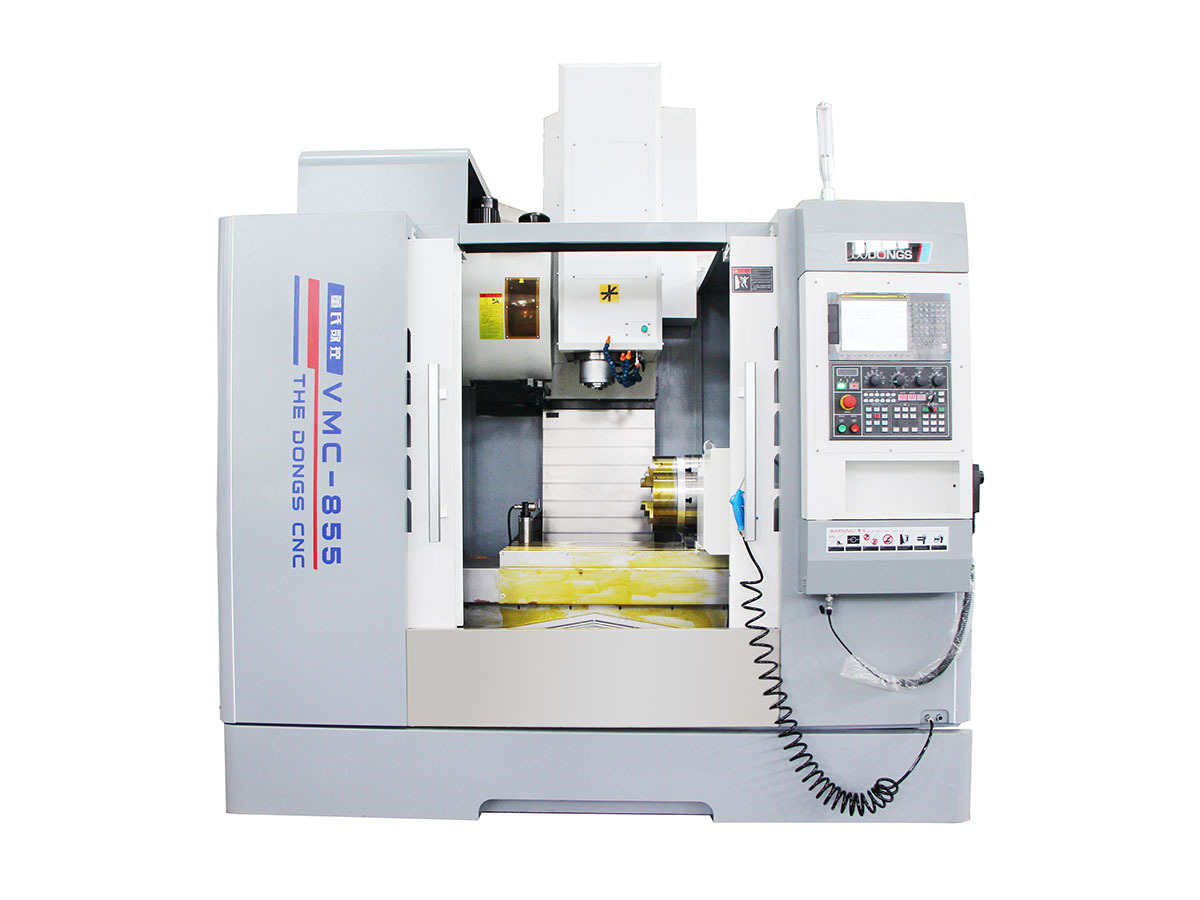

Вертикальный фрезерный центр с ЧПУ DONGS VMC855 с вертикальной станиной для обработки металлических деталей с максимальным перемещением по оси x 800 мм. и управлением SIEMENS 808D (GERMANY).
Назначение
Фрезерный станок с ЧПУ VMC855 — это высокотехнологичное устройство, разработанное для эффективной обработки различных металлов. Станок изготовлен в соответствии с международными стандартами точности, что обеспечивает надежность и высокую производительность в процессе фрезерования. Он оснащен современным числовым программным управлением (ЧПУ), что позволяет значительно упростить процессы настройки и обработки.
Область применения
Станок VMC855 предназначен для выполнения широкого спектра операций, включая фрезерование, сверление, расточку и контурную обработку. Он производит как черновую, так и чистовую обработку, что особенно важно для производства сложных деталей с высокими требованиями к точности. Высокоскоростной шпиндель обеспечивает высокие показатели производительности, а перемещение по осям осуществляется на высокоточном оборудовании с линейными направляющими, что гарантирует жесткость и устойчивость к вибрациям.
Вертикальная конструкция станины обеспечивает максимальную жесткость и стабильность, что способствует достижению высокой точности обработки и минимизации вибраций. Это также улучшает качество финишной обработки и облегчает доступ к рабочей зоне для настройки и обслуживания оборудования.
Применение специализированных CAD/CAM-систем позволяет значительно сократить время на наладку станка и повысить эффективность обработки, что делает VMC855 идеальным решением для современных производственных предприятий, стремящихся к повышению качества и конкурентоспособности своей продукции.
Станок с международной сертификацией IAF, CNAS, ISO, SGS, CE и комплектующими от мировых производителей.
Данная сертификация подтверждает высокое качество обработки деталей, сопоставимое с продукцией таких известных производителей токарного оборудования, как Mazak, Haas Automation, Fanuc и DMG Mori.
При сборке использовались компоненты известных производителей, таких как Siemens (Germany), NSK (Japan), CTB (Taiwan), TBI (Taiwan), Elliot (Nanjing), Schneider (France).
IAF (International Accreditation Forum) — Международный аккредитационный форум, который гарантирует признание сертификатов качества и соответствие продукции международным стандартам по всему миру.
CNAS (China National Accreditation Service for Conformity Assessment) — Национальная аккредитационная служба Китая, подтверждающая, что продукция и системы управления соответствуют мировым стандартам.
ISO (International Organization for Standardization) — Международная организация по стандартизации, разрабатывающая общепризнанные стандарты для обеспечения высокого уровня качества, безопасности и эффективности продукции и услуг.
SGS (Société Générale de Surveillance) — Швейцарская компания, ведущий мировой эксперт в области инспекции, тестирования и сертификации, подтверждающая соответствие продукции установленным международным стандартам.
CE (Conformité Européenne) — Европейский знак соответствия, который свидетельствует о том, что продукция отвечает строгим требованиям безопасности, здоровья и охраны окружающей среды, установленным в странах Европейского Союза.
Комплектация
- Система управления ЧПУ 828D Siemens (Germany)
- Специальный подшипник для винтов трех осей Внутренний диаметр: 30 мм, внешний диаметр: 62 мм NSK (Japan)
- Диаметр и шаг винта 40мм/16мм HIWIN (Taiwan)
- Трехосная направляющая PGH35/45/45 HIWIN (Taiwan)
- Шпиндель с ременной передачей BT40, 8000 об/мин OKADA (Taiwan)
- Цилиндр для инструмента Нагрузочная способность 4.5 Т AirTAC (Taiwan)
- Инструментальный магазин BT40, 24 позиции OKADA (Taiwan)
- Электрические компоненты Schneider (Germany)
- Автоматическая система смазки TZ-2202-210XA River Valley (China)
- Прецизионная стопорная гайка YSF M30×1.5P Ying Tin (Taiwan)
- Муфта C65L90 hree Wood (Japan)
- Охлаждающая установка 750 Вт + 450 Вт DONGS (China)
Конструктивные особенности
СИСТЕМА УПРАВЛЕНИЯ SIEMENS 828D (ГЕРМАНИЯ)
Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии.
Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 828D и в жестких условиях окружающей среды.

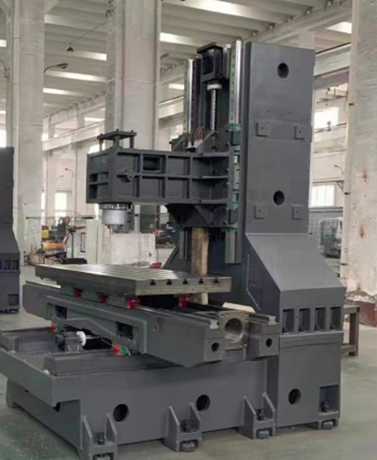

ВЕРТИКАЛЬНАЯ СТАНИНА ИЗ ЧУГУНА DONGS (КИТАЙ)
Данная серия станков оснащена цельной станиной с углом наклона 35°, выполненной из материала HT300. Используется технология литья в песчаную форму с применением смолы, что обеспечивает рациональное расположение внутренних рёбер жесткости.
Применяются импортные линейные роликовые направляющие, которые отличаются высокой точностью подачи, низким сопротивлением трению, хорошей жесткостью, повышенной устойчивостью к вибрациям и деформациям. Это позволяет пользователям добиться более высокой точности обработки, увеличить скорость перемещения и повысить производительность.
ПНЕВМОЦИЛИНДР HINAKA (ТАЙВАНЬ)
Цилиндр резания обеспечивает скорость резания на 20% выше, чем у конкурентов, и имеет низкие требования к обслуживанию. Он оснащен датчиком уровня жидкости, который сигнализирует о низком уровне масла. Монолитная алюминиевая конструкция предотвращает утечки и снижает вес, уменьшая нагрузку на мотор оси Z и винт.

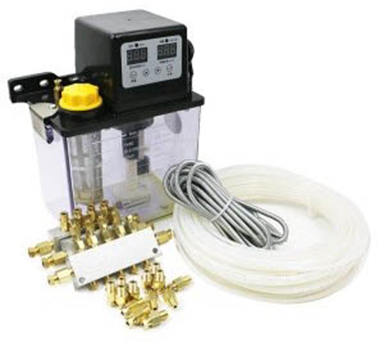

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ River Valley (КИТАЙ)
Обеспечивает бесперебойную своевременную смазку узлов станка.
