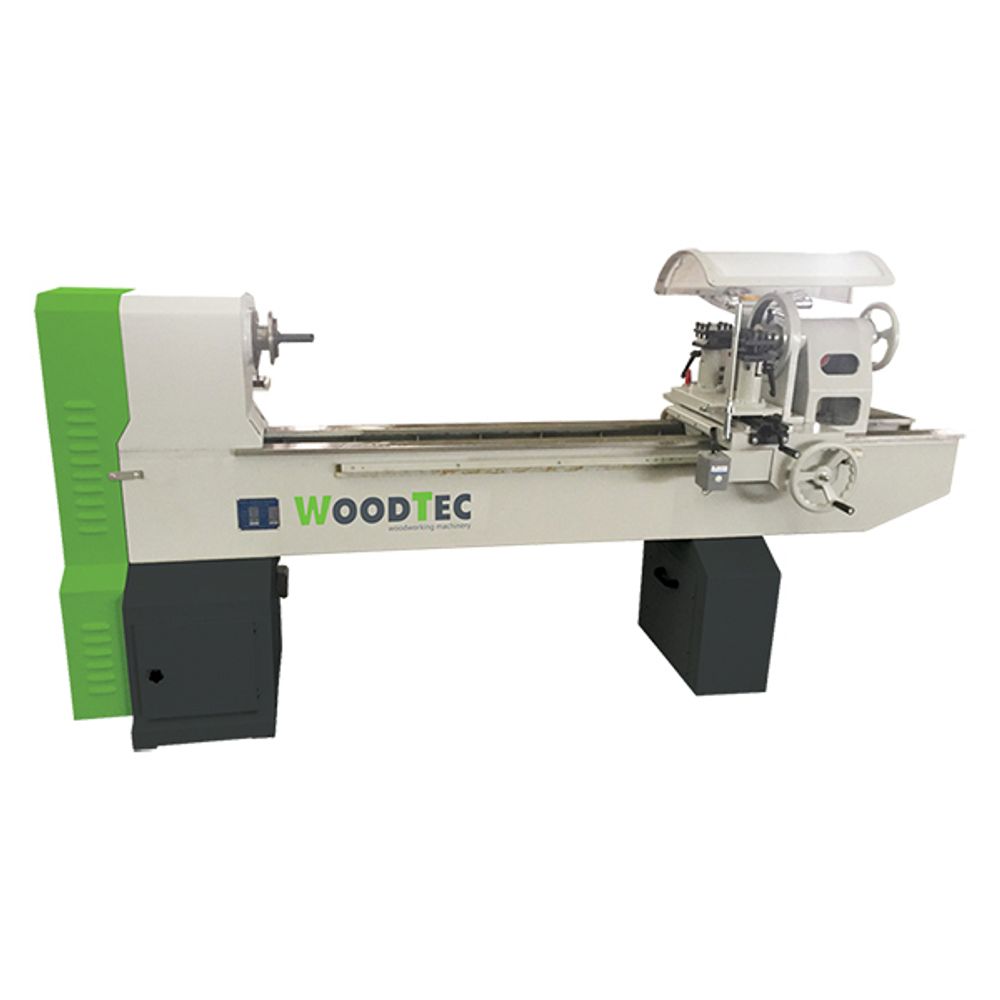

Назначение
Предназначен для обработки точением изделий из древесины при помощи подручника или с использованием копировального устройства.
Область применения
Применяется в частных мастерских, на малых и средних предприятиях по изготовлению столярных изделий, лестниц, декоративных колонн.
Схема обработки
Получаемые изделия
Конструктивные особенности
 |
МАССИВНАЯ СТАНИНА Усилена ребрами жесткости для исключения вибраций. Сварные швы проходят процедуру термообработки для снятия внутренних напряжений. |
 |
ЩУП ДЛЯ РАБОТЫ ПО ШАБЛОНУ Копирование формы шаблона осуществляется с помощью щупа. ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ Сокращает время на обслуживание станка и исключает человеческий фактор. |
  |
КОПИРОВАЛЬНОЕ УСТРОЙСТВО Шаблон крепится в специальных зажимах с противоположной от оператора стороны. |
 |
ПЕРЕМЕЩЕНИЕ СУППОРТА Суппорт с резцами перемещается вдоль заготовки путем вращения маховика и передачи шестерня-рейка. Весь суппорт перемещается по направляющим, фрезерованным на обрабатывающих центрах с ЧПУ, что гарантирует идеальную точность. Поперечное перемещение суппорта по двум линейным направляющим с помощью рычага (щуп прижимается к шаблону удобным рычагом), что позволяет оператору контролировать усилие прижима в зависимости от сложности обрабатываемого участка. |
  |
КРЕПЛЕНИЕ РЕЗЦОВ Резцы удобно и быстро крепятся в резцедержателях. |
 |
ФИКСАЦИЯ ЗАГОТОВКИ В центрах заготовка фиксируется вращением массивного маховика, закрепленного в задней бабке. Массивность и металлоемкость конструкции исключает ослабление зажима. |
 |
ПЕРЕДНЯЯ БАБКА Имеет надежную массивную конструкцию. Возможна установка кулачкового патрона (приобретается дополнительно). |
 |
РЕЖУЩИЙ ИНСТРУМЕНТ В комплект поставки опционально можно включить 1 резец.Изменение комплектации будет влиять на конечную стоимость станка. |
