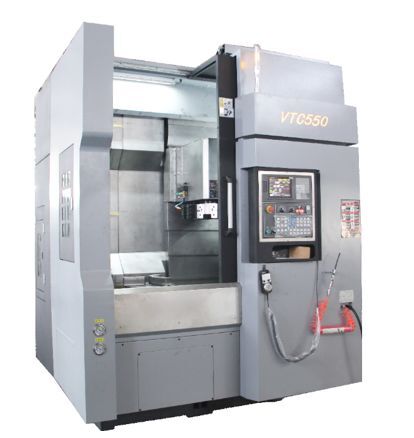

Токарный станок с ЧПУ DONGS VTC650 с одноколонной вертикальной конструкцией станины для обработки металлических деталей цилиндрической формы с максимальным диаметром обрабатываемой заготовки 650 мм. с управлением SIEMENS 828D (GERMANY).
Назначение
Токарный станок с ЧПУ VTC650 — это высокотехнологичный токарный центр с числовым программным управлением (ЧПУ), разработанный с применением передовых зарубежных разработок. Станок изготовлен в соответствии с высокими стандартами точности GB/T 16462.1-2007, который устанавливает технические требования, испытания, и правила безопасности для токарных станков с числовым программным управлением (ЧПУ).
Область применения
Станок подходит для выполнения разнообразных операций, таких как точение, нарезание резьбы, сверление, расточка и обработка торцов. Он обеспечивает как чистовую, так и получистовую обработку, включая высокоточную обработку чугунных отливок.
Вертикальная станина обеспечивает лучшую жесткость и устойчивость станка, что позволяет достичь высокой точности обработки, минимизировать вибрации и улучшить качество финишной отделки, а также упрощает доступ к рабочей зоне для настройки и обслуживания оборудования.
Благодаря использованию специализированных CAD/CAM-систем, которые играют ключевую роль в эффективной работе станков с ЧПУ, наладка станка занимает минимальное время.
Станок с международной сертификацией IAF, CNAS, ISO, SGS, CE и комплектующими от мировых производителей.
Данная сертификация подтверждает высокое качество обработки деталей, сопоставимое с продукцией таких известных производителей токарного оборудования, как Mazak, Haas Automation, Fanuc и DMG Mori.
При сборке использовались компоненты известных производителей, таких как Siemens (Germany), NSK (Japan), CTB (Taiwan), TBI (Taiwan), Elliot (Nanjing), Schneider (France).
IAF (International Accreditation Forum) — Международный аккредитационный форум, который гарантирует признание сертификатов качества и соответствие продукции международным стандартам по всему миру.
CNAS (China National Accreditation Service for Conformity Assessment) — Национальная аккредитационная служба Китая, подтверждающая, что продукция и системы управления соответствуют мировым стандартам.
ISO (International Organization for Standardization) — Международная организация по стандартизации, разрабатывающая общепризнанные стандарты для обеспечения высокого уровня качества, безопасности и эффективности продукции и услуг.
SGS (Société Générale de Surveillance) — Швейцарская компания, ведущий мировой эксперт в области инспекции, тестирования и сертификации, подтверждающая соответствие продукции установленным международным стандартам.
CE (Conformité Européenne) — Европейский знак соответствия, который свидетельствует о том, что продукция отвечает строгим требованиям безопасности, здоровья и охраны окружающей среды, установленным в странах Европейского Союза.
Комплектация
- Система управления ЧПУ 828D Siemens (Germany)
- Торец шпинделя А2-8 HRB (Taiwan)
- Муфта Long Gen Technology (China)
- Подшипник главного двигателя Ha, wa, luo (China)
- Шпиндельные подшипники NSK/HIWIN (Taiwan)
- Патрон токарный 21” Taiwan
- Прецизионные гайки Surplus Tin (Taiwan)
- Шарико-винтовая передача 4010/5010 HIWIN (Taiwan)
- Линейные направляющие 50,55 Роликовые Silver (Taiwan)
- Охлаждающий насос 450 Вт DONGS (China)
- Насос для смазки Valley or Foshan (China)
- 8-ми позиционная револьверная головка Taiwan
Конструктивные особенности

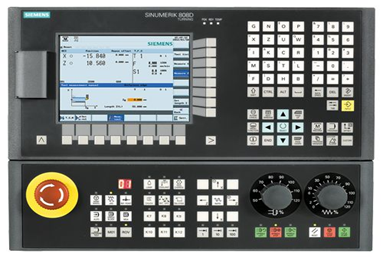

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 828D (ГЕРМАНИЯ)
Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии.
Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 828D и в жестких условиях окружающей среды.

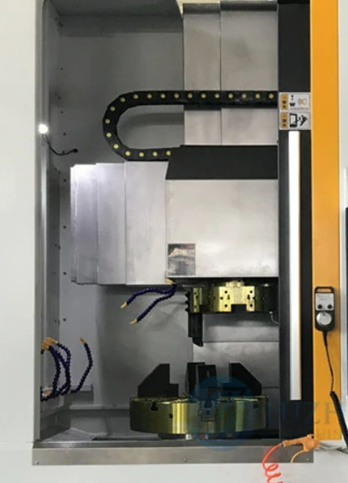

ПРОЧНАЯ КОНСТРУКЦИЯ СТАНИНЫ DONGS (КИТАЙ)
Станок представляет собой одноколонную вертикальную конструкцию с каркасом, прошедшим термообработку для повышения прочности и долговечности. Он оснащен роликовыми линейными направляющими, которые обеспечивают высокую точность перемещения.
Рациональная конструкция и оптимизированный процесс сборки гарантируют стабильность работы станка, что делает его идеальным выбором для различных производственных задач.

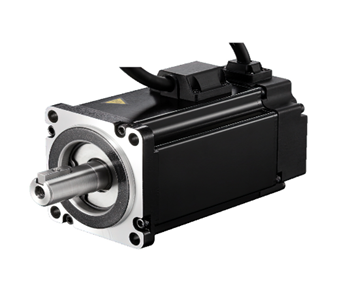

ШПИНДЕЛЬ С СЕРВОПРИВОДОМ И ДВУХСТУПЕНЧАТЫМ РЕДУКТОРОМ DONGS (КИТАЙ)
Привод шпинделя обеспечивает работу как на низких скоростях с высоким крутящим моментом для черновой обработки, так и на высоких скоростях для чистовой обработки, что делает станок универсальным для выполнения различных операций.
Оси X и Z приводятся в движение сервомоторами посредством высокоточных шарико-винтовых передач HIWIN (Taiwan), что минимизирует обратный люфт и обеспечивает высокую точность движка. Зависимость оси Z предусмотрена системой балансировки, которая снижает нагрузку на серводвигатель и увеличивает срок службы станка.

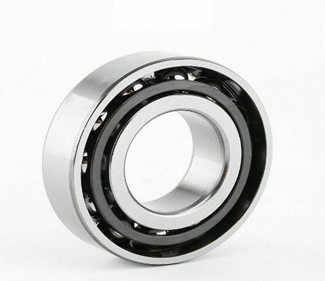

ВЫСОКОТОЧНЫЕ ПОДШИПНИКИ ШПИНДЕЛЯ NSK/HIWIN (ТАЙВАНЬ)
Конструкция включает двухрядные цилиндрические роликовые подшипники и двусторонние упорные радиально-упорные шариковые подшипники, что позволяет выдерживать значительные осевые и радиальные нагрузки, обеспечивая высокую жесткость и точность вращения.

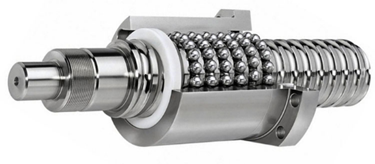

ВЫСОКОПРОЧНЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ HIWIN (ТАЙВАНЬ)
Использование высокоточных шарико-винтовых пар с предварительным натяжением и специальных подшипников снижает влияние тепловых деформаций на точность обработки при длительной эксплуатации, обеспечивая высокую жесткость и надежность.

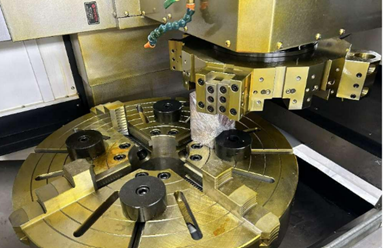

8-МИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА (ТАЙВАНЬ)
