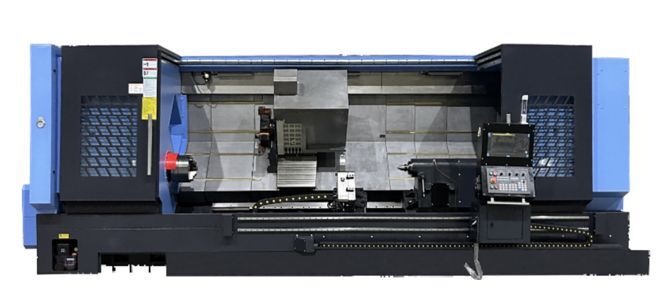

Токарный станок с ЧПУ DONGS TCK700-3000 с наклонной станиной 45° для обработки металлических деталей цилиндрической формы с максимальным диаметром обрабатываемой заготовки 700 мм. с управлением FANUC OI TEPLUS.
Назначение
Токарный станок с ЧПУ TCK700-3000 — это высокотехнологичный токарный центр с числовым программным управлением (ЧПУ), разработанный с применением передовых зарубежных разработок. Станок изготовлен в соответствии с высокими стандартами точности GB/T 16462.1-2007, который устанавливает технические требования, испытания, и правила безопасности для токарных станков с числовым программным управлением (ЧПУ).
Область применения
Станок подходит для выполнения разнообразных операций, таких как точение, нарезание резьбы, сверление, расточка и обработка торцов. Он обеспечивает как чистовую, так и получистовую обработку, включая высокоточную обработку чугунных отливок.
Высокоскоростной шпиндель обеспечивает хорошую производительность, перемещение по осям осуществляется на высокоточных направляющих качения серии HGH35, отличающихся жесткостью и устойчивостью к вибрациям.
Наклонная станина токарного станка значительно улучшает эргономику и комфорт для оператора. Кроме того, она способствует эффективному отводу стружки и продлению срока службы инструмента. Эти факторы способствуют увеличению производительности и качеству обработки детали.
Благодаря использованию специализированных CAD/CAM-систем, которые играют ключевую роль в эффективной работе станков с ЧПУ, наладка станка занимает минимальное время.
Станок с международной сертификацией IAF, CNAS, ISO, SGS, CE и комплектующими от мировых производителей.
Данная сертификация подтверждает высокое качество обработки деталей, сопоставимое с продукцией таких известных производителей токарного оборудования, как Mazak, Haas Automation, Fanuc и DMG Mori.
При сборке использовались компоненты известных производителей, таких как Siemens (Germany), NSK (Japan), CTB (Taiwan), TBI (Taiwan), Elliot (Nanjing), Schneider (France).
IAF (International Accreditation Forum) — Международный аккредитационный форум, который гарантирует признание сертификатов качества и соответствие продукции международным стандартам по всему миру.
CNAS (China National Accreditation Service for Conformity Assessment) — Национальная аккредитационная служба Китая, подтверждающая, что продукция и системы управления соответствуют мировым стандартам.
ISO (International Organization for Standardization) — Международная организация по стандартизации, разрабатывающая общепризнанные стандарты для обеспечения высокого уровня качества, безопасности и эффективности продукции и услуг.
SGS (Société Générale de Surveillance) — Швейцарская компания, ведущий мировой эксперт в области инспекции, тестирования и сертификации, подтверждающая соответствие продукции установленным международным стандартам.
CE (Conformité Européenne) — Европейский знак соответствия, который свидетельствует о том, что продукция отвечает строгим требованиям безопасности, здоровья и охраны окружающей среды, установленным в странах Европейского Союза.
Комплектация
- Система управления ЧПУ FANUC OI TEPLUS Fanuc (Japan)
- Серводвигатели по осям X/Z 22 Нм, 3.6 кВт Siemens (Germany)
- Серводвигатели шпинделя 15-20 кВт, 143 Нм Siemens (Germany)
- Подшипник главного вала A2-11-132 NN3032（160X240X60）- 3шт. NTUS (Germany), 7032AC(160X240X28)- 2шт. NTUS (Germany)
- Комплект подшипников сердцевины вала 7015 TBT NTUS (Germany), 6013 NTUS (Germany)
- Шарико-винтовая передача оси X R50-08B2-FWC-C3 TBI (Japan)
- Шарико-винтовая передача оси Z R63-12B2-FWC-C4 TBI (Japan)
- Направляющие по осям X/Z 55 gauge roller HIWIN (Taiwan)
- Гидравлический патрон 15”/ hollow hardford (Taiwan)
- Гидравлический поворотный цилиндр Hollow hardford (Taiwan)
- 12-ти позиционная револьверная головка hardford (Taiwan)
- Насос охлаждения 750 Вт Zhen Shang
- Автоматическая система смазки VERSA III Shanghai
- Кондиционер для поддержания температуры и влажности воздуха 500 Вт Quan crown
- Конвейер для удаления стружки China
- Электрические приборы Реле переменного тока ABB / Delixi
Конструктивные особенности
СИСТЕМА УПРАВЛЕНИЯ FANUC OI TEPLUS (ЯПОНИЯ)
FANUC OI TEPLUS оптимально адаптирована для использования на стандартных станках, поддерживающих токарные и фрезерные технологии.
Эта система управления обладает высокой степенью защиты, что позволяет ей функционировать в жестких условиях окружающей среды. Панель оператора имеет эргономичный дизайн и интуитивно понятный интерфейс, что обеспечивает удобство в эксплуатации и простоту настройки.

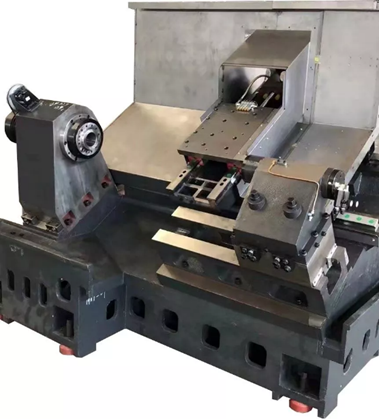

НАКЛОННАЯ СТАНИНА ИЗ ЧУГУНА DONGS (КИТАЙ)
Данная серия станков оснащена цельной станиной с углом наклона 45°, выполненной из материала HT300. Используется технология литья в песчаную форму с применением смолы, что обеспечивает рациональное расположение внутренних рёбер жесткости.
Применяются импортные линейные роликовые направляющие, которые отличаются высокой точностью подачи, низким сопротивлением трению, хорошей жесткостью, повышенной устойчивостью к вибрациям и деформациям. Это позволяет пользователям добиться более высокой точности обработки, увеличить скорость перемещения и повысить производительность.

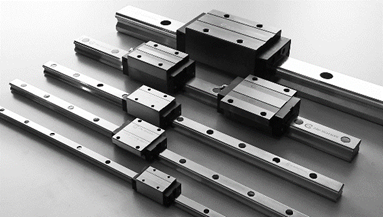

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
Оси X и Z оснащены высокоточными линейными роликовыми направляющими с высокой грузоподъемностью и надежностью. Ось Z использует конструкцию с 6 скользящими блоками для повышения жесткости и уменьшения трения.
ГЛАВНЫЙ ШПИНДЕЛЬ DONGS (КИТАЙ)
Используются большие точные угловые контактные шарикоподшипники и цилиндрические роликовые подшипники NTUS (Germany). Передаточное отношение серводвигателя шпинделя 1:3, обеспечивающее отличную жесткость и большой крутящий момент на низких оборотах.

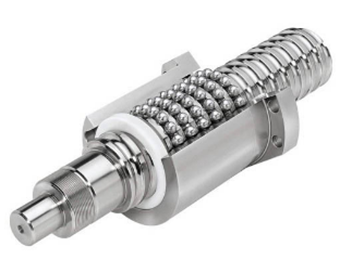

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) TBI (ЯПОНИЯ)
Шарико-винтовая передача (ШВП) играет ключевую роль в работе токарного центра с ЧПУ, обеспечивая движение рабочего модуля станка - инструментальный блок (резцедержка).
Прецизионные шлифованные ШВП гарантируют высокую точность и повторяемость позиционирования инструмента, даже при значительных нагрузках во время грубой обработки. Кроме того, они способствуют плавному перемещению инструментального блока и обеспечивают его долговечность.

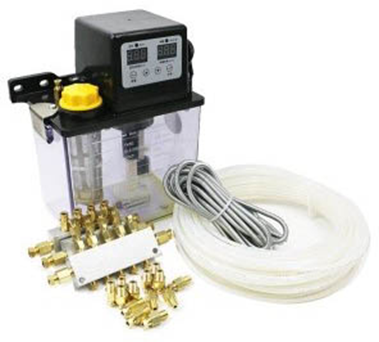

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ (ШАНХАЙ, КИТАЙ)
Обеспечивает бесперебойную своевременную смазку узлов станка.
