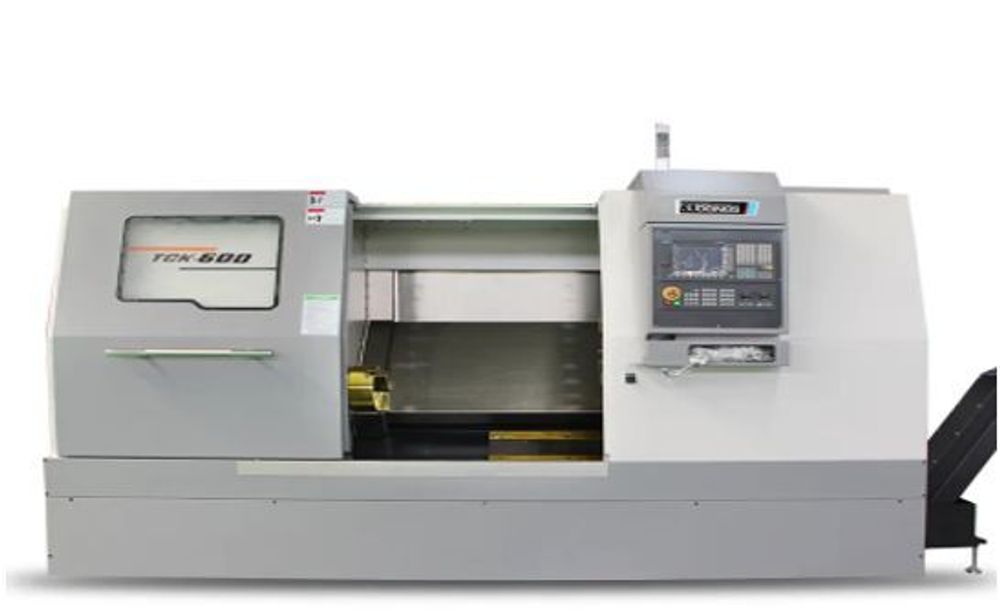

Токарный станок с ЧПУ DONGS TCK600-1500 808D с наклонной станиной 45° для обработки металлических деталей цилиндрической формы с максимальным диаметром обрабатываемой заготовки 600 мм. с управлением SIEMENS 808D (GERMANY).
Назначение
Токарный станок с ЧПУ TCK600-1500 — это высокотехнологичный токарный центр с числовым программным управлением (ЧПУ), разработанный с применением передовых зарубежных разработок. Станок изготовлен в соответствии с высокими стандартами точности GB/T 16462.1-2007, который устанавливает технические требования, испытания, и правила безопасности для токарных станков с числовым программным управлением (ЧПУ).
Область применения
Станок подходит для выполнения разнообразных операций, таких как точение, нарезание резьбы, сверление, расточка и обработка торцов. Он обеспечивает как чистовую, так и получистовую обработку, включая высокоточную обработку чугунных отливок.
Высокоскоростной шпиндель обеспечивает хорошую производительность, перемещение по осям осуществляется на высокоточных направляющих качения серии HGH35, отличающихся жесткостью и устойчивостью к вибрациям.
Наклонная станина токарного станка значительно улучшает эргономику и комфорт для оператора. Кроме того, она способствует эффективному отводу стружки и продлению срока службы инструмента. Эти факторы способствуют увеличению производительности и качеству обработки детали.
Благодаря использованию специализированных CAD/CAM-систем, которые играют ключевую роль в эффективной работе станков с ЧПУ, наладка станка занимает минимальное время.
Станок с международной сертификацией IAF, CNAS, ISO, SGS, CE и комплектующими от мировых производителей.
Данная сертификация подтверждает высокое качество обработки деталей, сопоставимое с продукцией таких известных производителей токарного оборудования, как Mazak, Haas Automation, Fanuc и DMG Mori.
При сборке использовались компоненты известных производителей, таких как Siemens (Germany), NSK (Japan), CTB (Taiwan), TBI (Taiwan), Elliot (Nanjing), Schneider (France).
IAF (International Accreditation Forum) — Международный аккредитационный форум, который гарантирует признание сертификатов качества и соответствие продукции международным стандартам по всему миру.
CNAS (China National Accreditation Service for Conformity Assessment) — Национальная аккредитационная служба Китая, подтверждающая, что продукция и системы управления соответствуют мировым стандартам.
ISO (International Organization for Standardization) — Международная организация по стандартизации, разрабатывающая общепризнанные стандарты для обеспечения высокого уровня качества, безопасности и эффективности продукции и услуг.
SGS (Société Générale de Surveillance) — Швейцарская компания, ведущий мировой эксперт в области инспекции, тестирования и сертификации, подтверждающая соответствие продукции установленным международным стандартам.
CE (Conformité Européenne) — Европейский знак соответствия, который свидетельствует о том, что продукция отвечает строгим требованиям безопасности, здоровья и охраны окружающей среды, установленным в странах Европейского Союза.
Комплектация
- Система управления ЧПУ 808D Siemens (Germany)
- Главный двигатель 15 кВт Siemens (Germany)
- Серводвигатели по осям X/Z 22 Нм Siemens (Germany)
- Подшипник шпинделя (3) NN3032K (160X240X60）NTUS (Germany)
- Подшипник шпинделя (2) 7032AC(160X240X28) NTUS (Germany)
- Шарико-винтовой подшипник 40TAC90B NTUS (Germany)
- Шарико-винтовая передача оси X R40-10-C3 TBI (Japan)
- Шарико-винтовая передача оси Z R40-10-C3 TBI (Japan)
- Направляющие по осям X/Z 45 gauge roller HIWIN (Taiwan)
- Гидравлический патрон 10" hardford (Taiwan)
- Гидравлический поворотный цилиндр Hollow hardford (Taiwan)
- 12-ти позиционная револьверная головка XJG (Taiwan)
- Гидравлическая станция 2.2 кВт Twian ZP
- Насос охлаждения 450 Вт VEISEN
- Автоматическая система охлаждения VERSA III (China)
- Теплообменник для электрического шкафа Quan Guan
- Электрические приборы Schneider / Delixi (France)
Конструктивные особенности

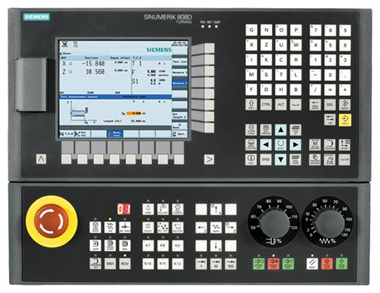

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D (ГЕРМАНИЯ)
Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии.
Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды.

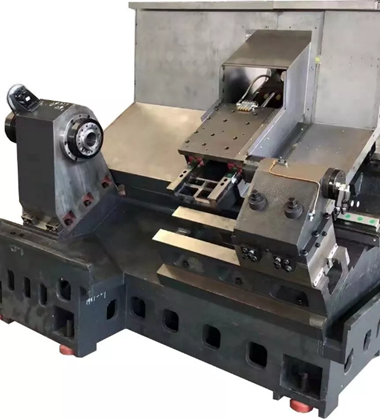

НАКЛОННАЯ СТАНИНА ИЗ ЧУГУНА DONGS (КИТАЙ)
Данная серия станков оснащена цельной станиной с углом наклона 45°, выполненной из материала HT300. Используется технология литья в песчаную форму с применением смолы, что обеспечивает рациональное расположение внутренних рёбер жесткости.
Применяются импортные линейные роликовые направляющие, которые отличаются высокой точностью подачи, низким сопротивлением трению, хорошей жесткостью, повышенной устойчивостью к вибрациям и деформациям. Это позволяет пользователям добиться более высокой точности обработки, увеличить скорость перемещения и повысить производительность.

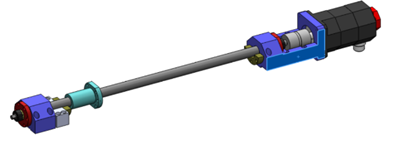

ПОДАЧА ПО ДВУМ ОСЯМ DONGS (КИТАЙ)
Суппорт перемещается вдоль станины в направлении оси Z, а ползун обеспечивает перемещение резцедержателя по оси X. Все движения осуществляются за счет соединения через муфту сервомотора и шарико-винтовой передачи TBI (Japan).
В качестве ходового винта используется импортный высокоточный шарико-винтовой механизм, который обеспечивает высокую точность и надежную передачу движения.

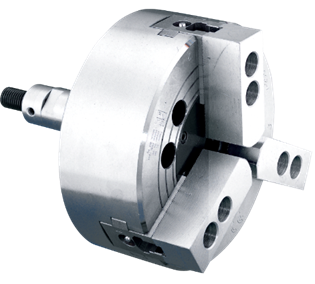

ГИДРАВЛИЧЕСКИЙ ПАТРОН Hardford (ТАЙВАНЬ)
Патрон станка поставляется в стандартной комплектации и удовлетворяет требованиям большинства пользователей. По желанию заказчика возможно использование продукции других производителей для настройки под конкретные задачи.

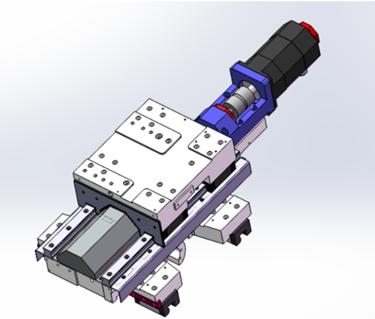

СУППОРТ И ПОЛЗУН DONGS (КИТАЙ)
Суппорт станка отливается из материала HT300, на нем расположены ползун и резцедержатель. Для их перемещения по направляющим суппорта используются импортные роликовые направляющие.
Движение в направлении оси X осуществляется с помощью сервомотора через эластичную муфту и шарико-винтовую передачу TBI (Japan). В качестве ходового винта используется импортный высокоточный шарико-винтовой механизм, который обеспечивает высокую точность и надежную передачу движения.

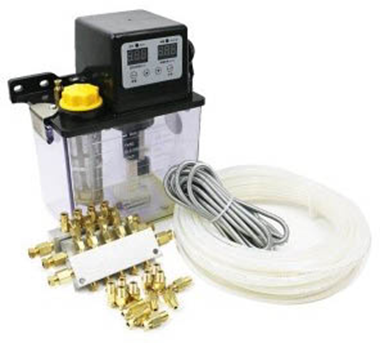

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ (ШАНХАЙ, КИТАЙ)
Обеспечивает бесперебойную своевременную смазку узлов станка.
