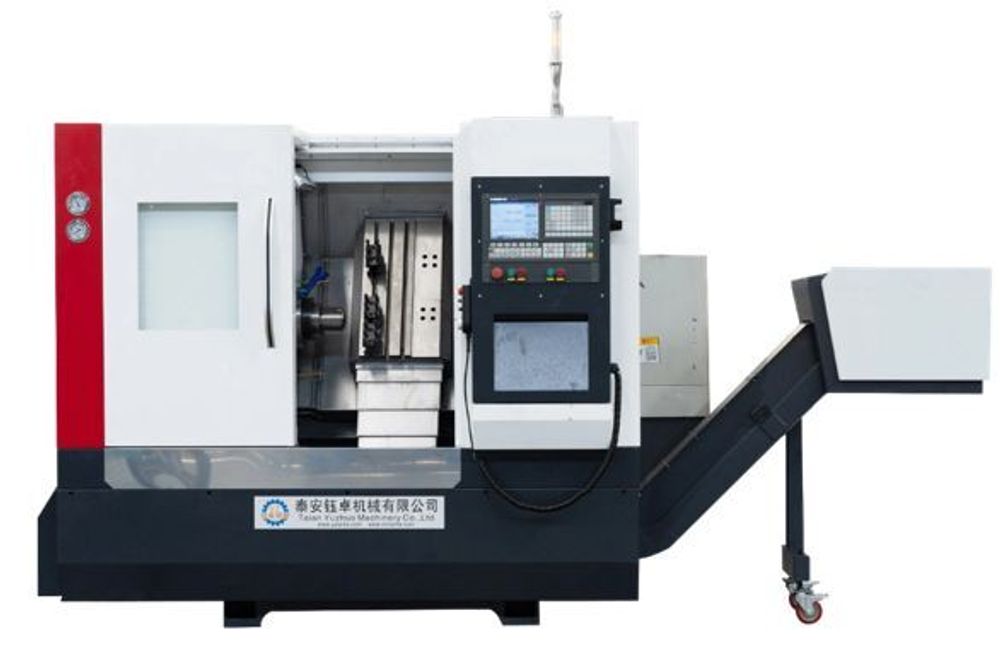

Токарный станок с ЧПУ DONGS TCK40 с наклонной станиной 45° для обработки металлических деталей цилиндрической формы с максимальным диаметром обрабатываемой заготовки 400 мм. с управлением SIEMENS 808D (GERMANY).
Назначение
Токарный станок с ЧПУ TCK40 — это высокотехнологичный токарный центр с числовым программным управлением (ЧПУ), разработанный с применением передовых зарубежных разработок. Станок изготовлен в соответствии с высокими стандартами точности GB/T 16462.1-2007, который устанавливает технические требования, испытания, и правила безопасности для токарных станков с числовым программным управлением (ЧПУ).
Область применения
Станок подходит для выполнения разнообразных операций, таких как точение, нарезание резьбы, сверление, расточка и обработка торцов. Он обеспечивает как чистовую, так и получистовую обработку, включая высокоточную обработку чугунных отливок.
Высокоскоростной шпиндель обеспечивает хорошую производительность, перемещение по осям осуществляется на высокоточных направляющих качения серии HGH35, отличающихся жесткостью и устойчивостью к вибрациям.
Наклонная станина токарного станка значительно улучшает эргономику и комфорт для оператора. Кроме того, она способствует эффективному отводу стружки и продлению срока службы инструмента. Эти факторы способствуют увеличению производительности и качеству обработки детали.
Благодаря использованию специализированных CAD/CAM-систем, которые играют ключевую роль в эффективной работе станков с ЧПУ, наладка станка занимает минимальное время.
Станок с международной сертификацией IAF, CNAS, ISO, SGS, CE и комплектующими от мировых производителей.
Данная сертификация подтверждает высокое качество обработки деталей, сопоставимое с продукцией таких известных производителей токарного оборудования, как Mazak, Haas Automation, Fanuc и DMG Mori.
При сборке использовались компоненты известных производителей, таких как Siemens (Germany), NSK (Japan), CTB (Taiwan), TBI (Taiwan), Elliot (Nanjing), Schneider (France).
IAF (International Accreditation Forum) — Международный аккредитационный форум, который гарантирует признание сертификатов качества и соответствие продукции международным стандартам по всему миру.
CNAS (China National Accreditation Service for Conformity Assessment) — Национальная аккредитационная служба Китая, подтверждающая, что продукция и системы управления соответствуют мировым стандартам.
ISO (International Organization for Standardization) — Международная организация по стандартизации, разрабатывающая общепризнанные стандарты для обеспечения высокого уровня качества, безопасности и эффективности продукции и услуг.
SGS (Société Générale de Surveillance) — Швейцарская компания, ведущий мировой эксперт в области инспекции, тестирования и сертификации, подтверждающая соответствие продукции установленным международным стандартам.
CE (Conformité Européenne) — Европейский знак соответствия, который свидетельствует о том, что продукция отвечает строгим требованиям безопасности, здоровья и охраны окружающей среды, установленным в странах Европейского Союза.
Комплектация
- Система управления ЧПУ 808D Siemens (Germany)
- Шпиндельный двигатель и привод 5,5 кВт CTB (Taiwan)
- Подшипник шпинделя 40PH NSK (Japan)
- Подшипник шарико-винтовой передачи P4 NSK (Japan)
- Основание для радиальной фрезы DONGS (China)
- Направляющая GH30CA2R THK (Japan)
- Шарико-винтовая передача 3210 TBI (Taiwan)
- Автоматическая система смазки Elliot (Nanjing)
- 8-ми позиционная револьверная головка DONGS (China)
- Система охлаждения 370 Вт DONGS (China)
Конструктивные особенности

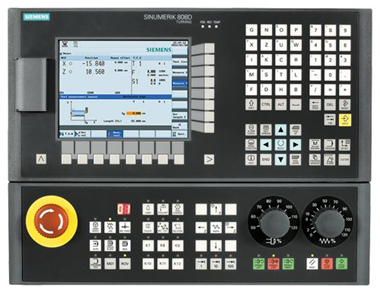

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D (ГЕРМАНИЯ)
Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии.
Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды.

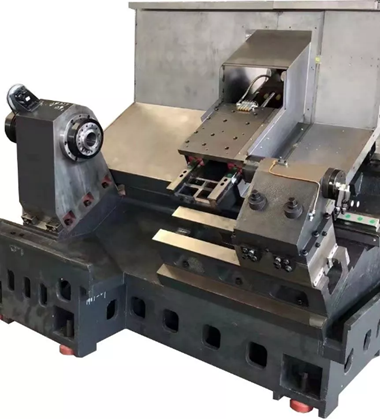

НАКЛОННАЯ СТАНИНА ИЗ ЧУГУНА DONGS (КИТАЙ)
Данная серия станков оснащена цельной станиной с углом наклона 45°, выполненной из материала HT300. Используется технология литья в песчаную форму с применением смолы, что обеспечивает рациональное расположение внутренних рёбер жесткости.
Применяются импортные линейные роликовые направляющие, которые отличаются высокой точностью подачи, низким сопротивлением трению, хорошей жесткостью, повышенной устойчивостью к вибрациям и деформациям. Это позволяет пользователям добиться более высокой точности обработки, увеличить скорость перемещения и повысить производительность.

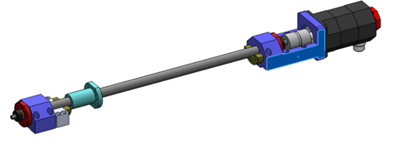

ПОДАЧА ПО ДВУМ ОСЯМ DONGS (КИТАЙ)
Суппорт перемещается вдоль станины в направлении оси Z, а ползун обеспечивает перемещение резцедержателя по оси X. Все движения осуществляются за счет соединения через муфту сервомотора и шарико-винтовой передачи TBI (Taiwan). В качестве ходового винта используется импортный высокоточный шарико-винтовой механизм, который обеспечивает высокую точность и надежную передачу движения.

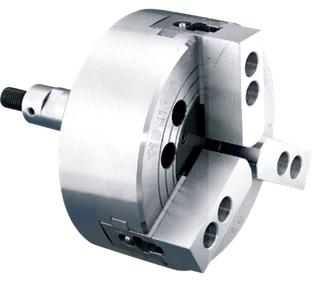

ГИДРАВЛИЧЕСКИЙ ПАТРОН Hardford (ТАЙВАНЬ)
Патрон станка поставляется в стандартной комплектации и удовлетворяет требованиям большинства пользователей. По желанию заказчика возможно использование продукции других производителей для настройки под конкретные задачи.

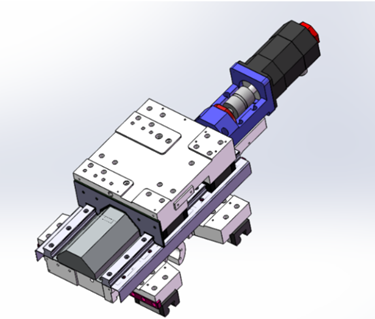

СУППОРТ И ПОЛЗУН DONGS (КИТАЙ)
Суппорт станка отливается из материала HT300, на нем расположены ползун и резцедержатель. Для их перемещения по направляющим суппорта используются импортные роликовые направляющие.
Движение в направлении оси X осуществляется с помощью сервомотора через эластичную муфту и шарико-винтовую передачу TBI (Taiwan). В качестве ходового винта используется импортный высокоточный шарико-винтовой механизм, который обеспечивает высокую точность и надежную передачу движения.

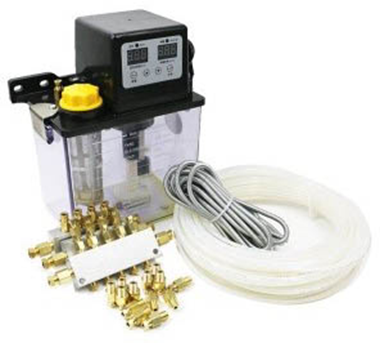

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Elliot (НАНКИН, КИТАЙ)
Обеспечивает бесперебойную своевременную смазку узлов станка.
