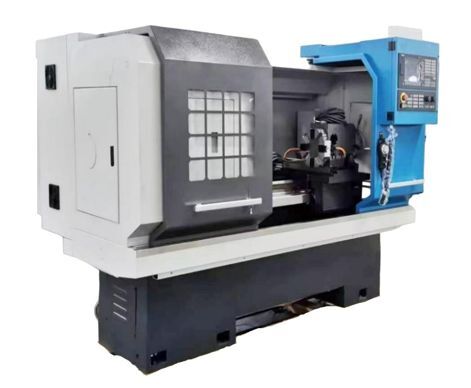

Токарный станок с ЧПУ DONGS CYK6140 с горизонтальной станиной для обработки металлических деталей цилиндрической формы с максимальным диаметром обрабатываемой заготовки 420 мм. с управлением SIEMENS 808D (GERMANY).
Назначение
Токарный станок с ЧПУ CYK6140 — это высокотехнологичный токарный центр с числовым программным управлением (ЧПУ), разработанный с применением передовых зарубежных разработок. Станок изготовлен в соответствии с высокими стандартами точности GB/T 16462.1-2007, который устанавливает технические требования, испытания, и правила безопасности для токарных станков с числовым программным управлением (ЧПУ).
Область применения
Станок подходит для выполнения разнообразных операций, таких как точение, нарезание резьбы, сверление, расточка и обработка торцов. Он обеспечивает как чистовую, так и получистовую обработку, включая высокоточную обработку чугунных отливок.
Высокоскоростной шпиндель обеспечивает хорошую производительность, перемещение по осям осуществляется на высокоточных направляющих качения серии HGH35, отличающихся жесткостью и устойчивостью к вибрациям.
Горизонтальная станина обеспечивает надежную поддержку оборудования и позволяет эффективно выполнять токарные операции с деталями разного размера. Горизонтальные конструкции также обеспечивают удобное размещение инструментальной оснастки и опор для надежной фиксации заготовки во время обработки.
Благодаря использованию специализированных CAD/CAM-систем, которые играют ключевую роль в эффективной работе станков с ЧПУ, наладка станка занимает минимальное время.
Станок с международной сертификацией IAF, CNAS, ISO, SGS, CE и комплектующими от мировых производителей
Данная сертификация подтверждает высокое качество обработки деталей, сопоставимое с продукцией таких известных производителей токарного оборудования, как Mazak, Haas Automation, Fanuc и DMG Mori.
При сборке использовались компоненты известных производителей, таких как Siemens (Germany), NSK (Japan), CTB (Taiwan), TBI (Taiwan), Elliot (Nanjing), Schneider (France).
IAF (International Accreditation Forum) — Международный аккредитационный форум, который гарантирует признание сертификатов качества и соответствие продукции международным стандартам по всему миру.
CNAS (China National Accreditation Service for Conformity Assessment) — Национальная аккредитационная служба Китая, подтверждающая, что продукция и системы управления соответствуют мировым стандартам.
ISO (International Organization for Standardization) — Международная организация по стандартизации, разрабатывающая общепризнанные стандарты для обеспечения высокого уровня качества, безопасности и эффективности продукции и услуг.
SGS (Société Générale de Surveillance) — Швейцарская компания, ведущий мировой эксперт в области инспекции, тестирования и сертификации, подтверждающая соответствие продукции установленным международным стандартам.
CE (Conformité Européenne) — Европейский знак соответствия, который свидетельствует о том, что продукция отвечает строгим требованиям безопасности, здоровья и охраны окружающей среды, установленным в странах Европейского Союза.
Комплектация
- Система управления ЧПУ 808D Siemens (Germany)
- Шпиндель 5,5 кВт CTB (Taiwan)
- Подшипник шпинделя HRB NSK (Japan)
- Подшипник шарико-винтовой передачи P4 NSK (Japan)
- Автоматическая система смазки Elliot (Nanjing)
- Электрическая револьверная головка Hongda (China)
- Система охлаждения 370 Вт DONGS (China)
Конструктивные особенности

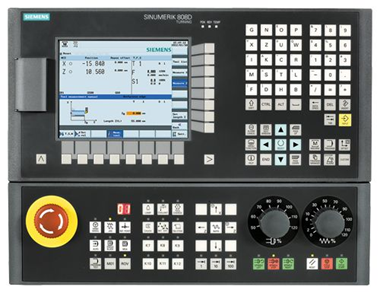

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D (ГЕРМАНИЯ)
Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии.
Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды.
МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА DONGS (КИТАЙ)
Цельнолитая станина с усиленными рёбрами жёсткости, устойчивая к механическим вибрациям, выполнена из высококачественного чугуна.
Линейные направляющие качения обеспечивают высокую жёсткость и точность, что позволяет эффективно сочетать высокоскоростную обработку с большой подачей и съемом значительного припуска за один проход.
8-МИ ПОЗИЦИОННЫЙ РЕВОЛЬВЕРНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ Hongda (КИТАЙ)
Повышение производительности металлообработки за счет сокращения времени на смену инструмента.
Максимальное количество устанавливаемых инструментов составляет – 8 единиц.

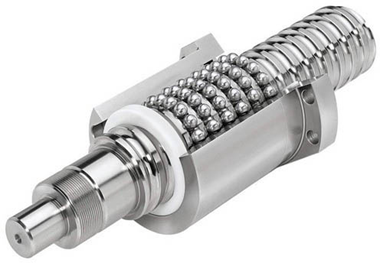

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) HIWIN (ТАЙВАНЬ)
Подшипник ШВП NSK (Япония).
Шарико-винтовая передача (ШВП) играет ключевую роль в работе токарного центра с ЧПУ, обеспечивая движение рабочего модуля станка - инструментальный блок (резцедержка).
Прецизионные шлифованные ШВП гарантируют высокую точность и повторяемость позиционирования инструмента, даже при значительных нагрузках во время грубой обработки. Кроме того, они способствуют плавному перемещению инструментального блока и обеспечивают его долговечность.

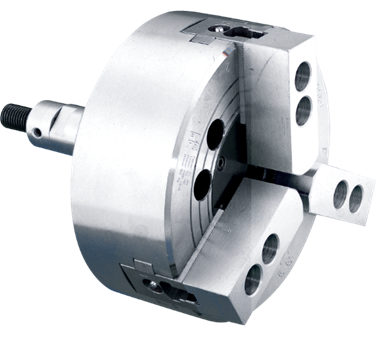

ГИДРАВЛИЧЕСКИЙ ПАТРОН Hardford (ТАЙВАНЬ)
Предназначен для быстрого зажима прутков и заготовок различных сечений, включая цилиндрические, четырехгранные, шестигранные и другие.
Точное центрирование достигается благодаря упруго деформируемым зажимным элементам (кулачкам), которые перемещаются одновременно.
Механизм обеспечивает самоцентрирование прутка или детали в патроне, не допуская погрешности точности центрирования более 0.05 - 0.08 мм.

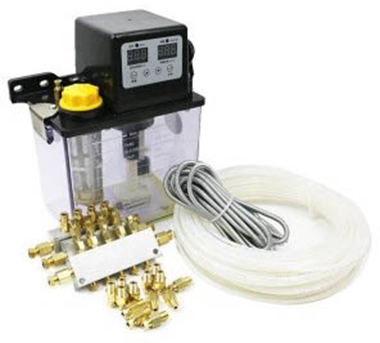

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Elliot (НАНКИН, КИТАЙ)
Обеспечивает бесперебойную своевременную смазку узлов станка.
