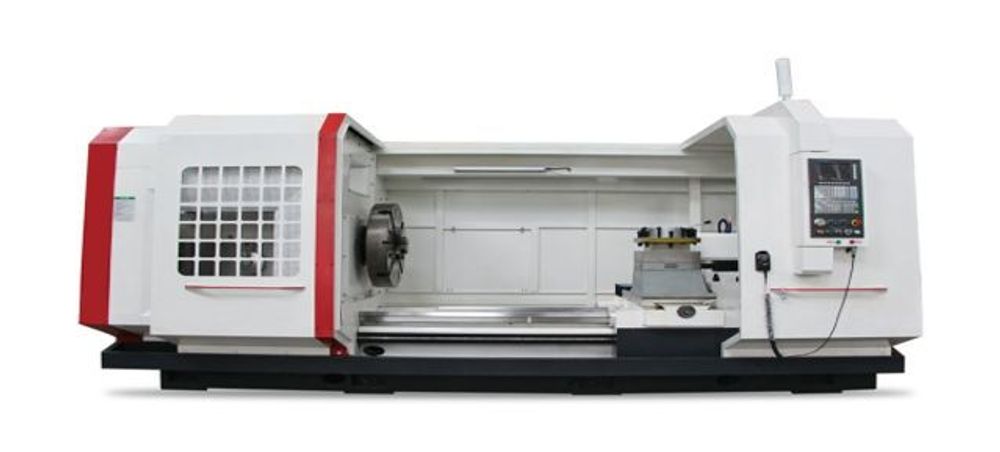

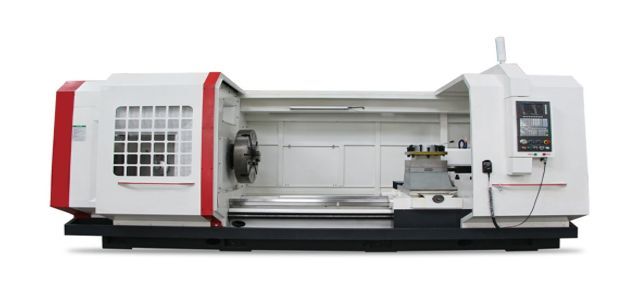

Токарный станок с ЧПУ DONGS CYK61100-2000 с горизонтальной станиной для обработки металлических деталей цилиндрической формы с максимальным диаметром обрабатываемой заготовки 1000 мм. с управлением siemens 808D (GERMANY).
Назначение
Токарный станок с ЧПУ CYK61100-2000 — это высокотехнологичный токарный центр с числовым программным управлением (ЧПУ), разработанный с применением передовых зарубежных разработок. Станок изготовлен в соответствии с высокими стандартами точности GB/T 16462.1-2007, который устанавливает технические требования, испытания, и правила безопасности для токарных станков с числовым программным управлением (ЧПУ).
Область применения
Станок подходит для выполнения разнообразных операций, таких как точение, нарезание резьбы, сверление, расточка и обработка торцов. Он обеспечивает как чистовую, так и получистовую обработку, включая высокоточную обработку чугунных отливок.
Высокоскоростной шпиндель обеспечивает хорошую производительность, перемещение по осям осуществляется на высокоточных направляющих качения серии HGH35, отличающихся жесткостью и устойчивостью к вибрациям.
Горизонтальная станина обеспечивает надежную поддержку оборудования и позволяет эффективно выполнять токарные операции с деталями разного размера. Горизонтальные конструкции также обеспечивают удобное размещение инструментальной оснастки и опор для надежной фиксации заготовки во время обработки.
Благодаря использованию специализированных CAD/CAM-систем, которые играют ключевую роль в эффективной работе станков с ЧПУ, наладка станка занимает минимальное время.
Станок с международной сертификацией IAF, CNAS, ISO, SGS, CE и комплектующими от мировых производителей.
Данная сертификация подтверждает высокое качество обработки деталей, сопоставимое с продукцией таких известных производителей токарного оборудования, как Mazak, Haas Automation, Fanuc и DMG Mori.
При сборке использовались компоненты известных производителей, таких как Siemens (Germany), NSK (Japan), CTB (Taiwan), TBI (Taiwan), Elliot (Nanjing), Schneider (France).
IAF (International Accreditation Forum) — Международный аккредитационный форум, который гарантирует признание сертификатов качества и соответствие продукции международным стандартам по всему миру.
CNAS (China National Accreditation Service for Conformity Assessment) — Национальная аккредитационная служба Китая, подтверждающая, что продукция и системы управления соответствуют мировым стандартам.
ISO (International Organization for Standardization) — Международная организация по стандартизации, разрабатывающая общепризнанные стандарты для обеспечения высокого уровня качества, безопасности и эффективности продукции и услуг.
SGS (Société Générale de Surveillance) — Швейцарская компания, ведущий мировой эксперт в области инспекции, тестирования и сертификации, подтверждающая соответствие продукции установленным международным стандартам.
CE (Conformité Européenne) — Европейский знак соответствия, который свидетельствует о том, что продукция отвечает строгим требованиям безопасности, здоровья и охраны окружающей среды, установленным в странах Европейского Союза.
Комплектация
- Система управления ЧПУ 808D Siemens (Germany)
- Направляющая станины Цельнолитая конструкция HT300, Нагрузка 3.5Т (без опоры), ширина направляющей 700 мм DONGS (China)
- Шарико-винтовая передача 4006/6310 THK (Japan)
- Серводвигатель X: 18Нм, Z: 22Нм Siemens (Germany)
- Электрическая 4-х позиционная револьверная головка Hongda (China)
- Шпиндельный двигатель 22 кВт, частотно-регулируемый GSK (China)
- Подшипники ходового винта 7602040P4, 7602025P4 Harbin (China)
- Шестерни коробки шпинделя Зубчатые колеса, 6 класс точности Shenyang First Machine Tool Factory (China)
- Шпиндель Bote (China)
- Подшипники шпинделя P4 Harbin (China)
- Токарный патрон Φ630 мм HUAN Qiu (China)
- Муфта Jinchen (China)
Конструктивные особенности

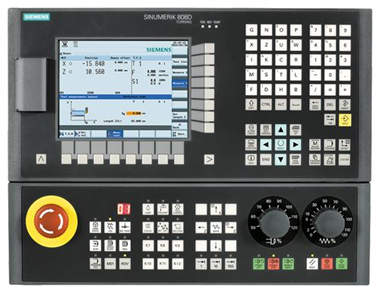

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D (ГЕРМАНИЯ)
Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии.
Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды.

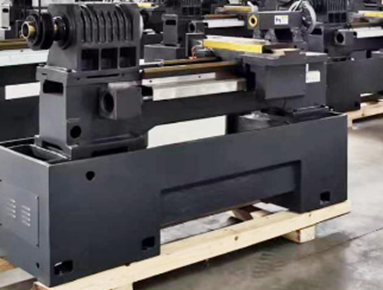

МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА DONGS (КИТАЙ)
Цельнолитая станина с усиленными рёбрами жёсткости, устойчивая к механическим вибрациям, выполнена из высококачественного чугуна.
Линейные направляющие качения обеспечивают высокую жёсткость и точность, что позволяет эффективно сочетать высокоскоростную обработку с большой подачей и съемом значительного припуска за один проход.
ЭЛЕКТРИЧЕСКАЯ 4-Х ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА Hongda (КИТАЙ)
Повышение производительности металлообработки за счет сокращения времени на смену инструмента.
Максимальное количество устанавливаемых инструментов составляет – 4 единицы.

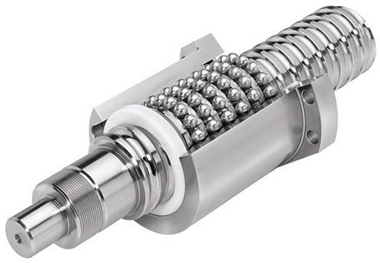

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) THK (ЯПОНИЯ)
Шарико-винтовая передача (ШВП) играет ключевую роль в работе токарного центра с ЧПУ, обеспечивая движение рабочего модуля станка - инструментальный блок (резцедержка).
Прецизионные шлифованные ШВП гарантируют высокую точность и повторяемость позиционирования инструмента, даже при значительных нагрузках во время грубой обработки. Кроме того, они способствуют плавному перемещению инструментального блока и обеспечивают его долговечность.

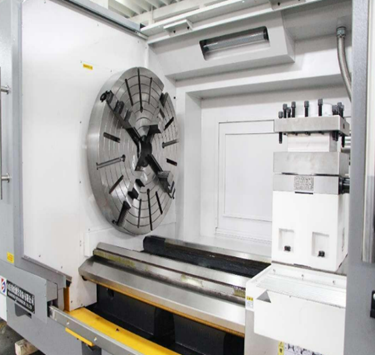

ГИДРАВЛИЧЕСКИЙ ПАТРОН HUAN Qiu (КИТАЙ)
Предназначен для быстрого зажима прутков и заготовок различных сечений, включая цилиндрические, четырехгранные, шестигранные и другие.
Точное центрирование достигается благодаря упруго деформируемым зажимным элементам (кулачкам), которые перемещаются одновременно.
Механизм обеспечивает самоцентрирование прутка или детали в патроне, не допуская погрешности точности центрирования более 0.05 - 0.08 мм.

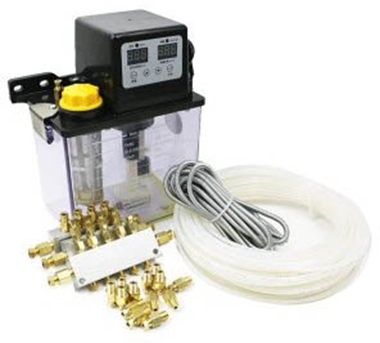

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ DONGS (КИТАЙ)
Обеспечивает бесперебойную своевременную смазку узлов станка.
