Назначение

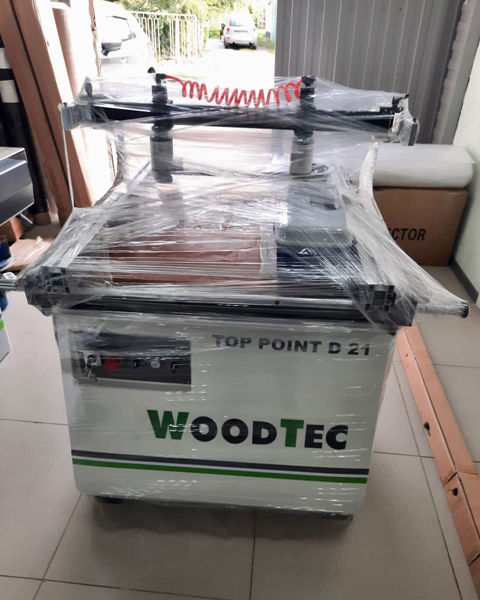

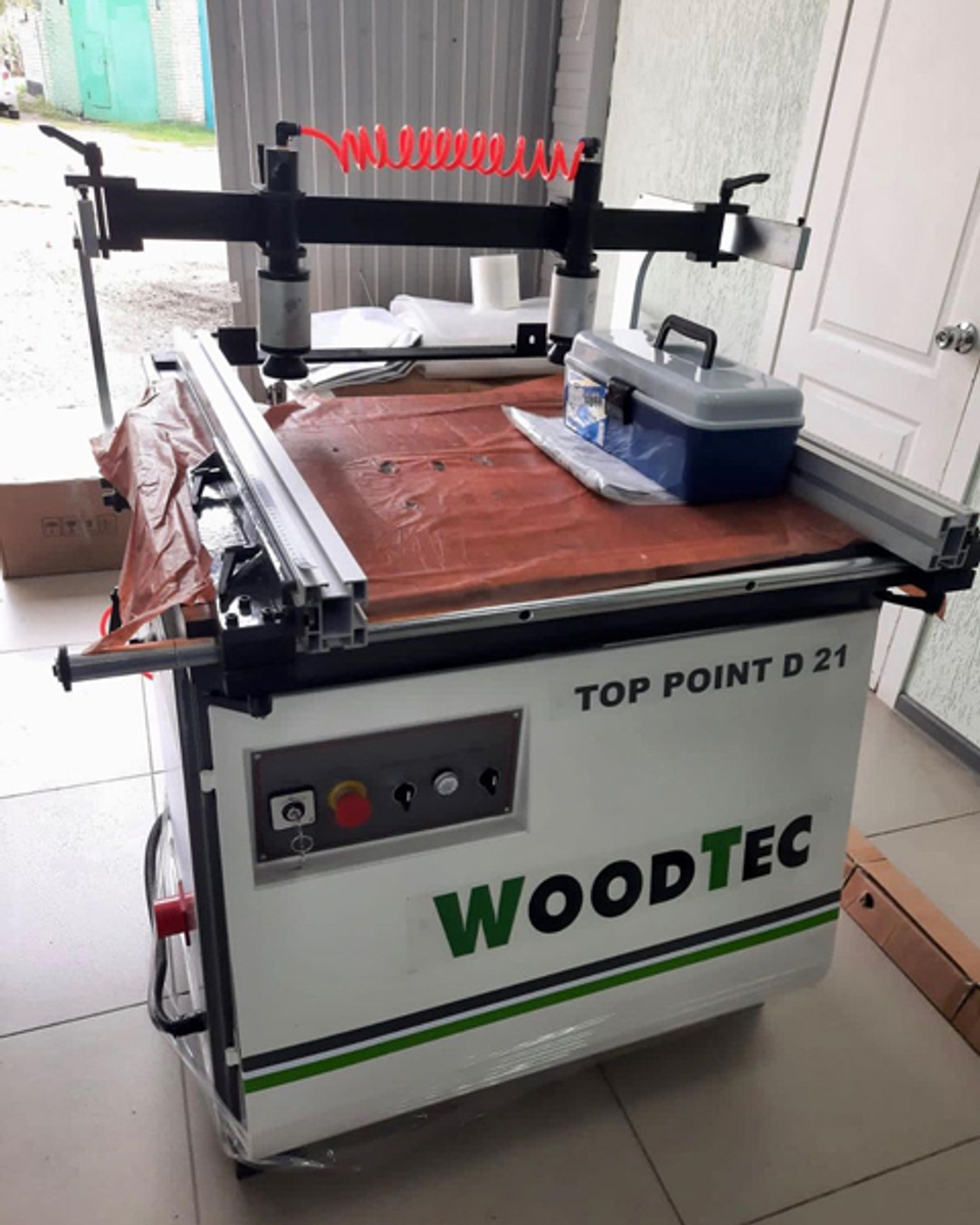

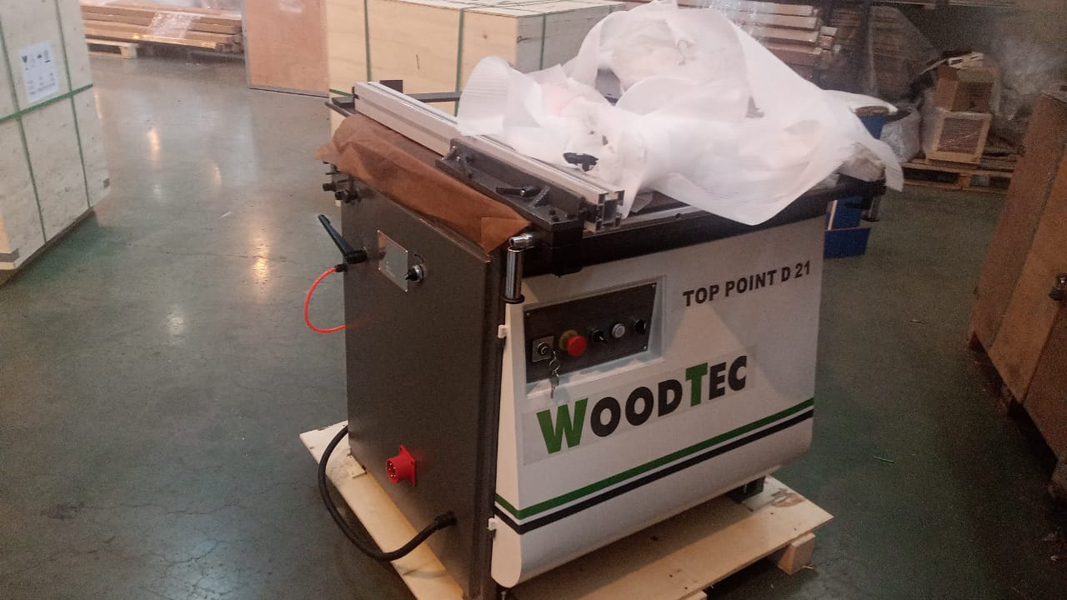

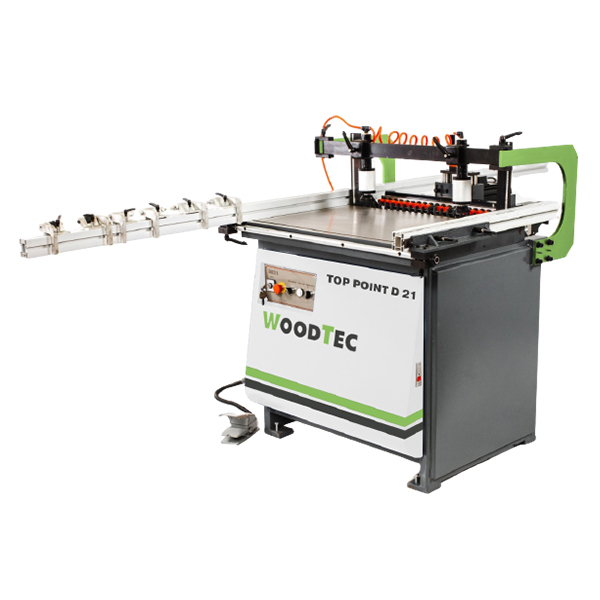

Станок ТOP POINT D 21 является классическим сверлильно-присадочным станком со шпиндельной группой на 21 сверло. Используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 градусов для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.
Область применения
Однотраверсный станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным.
Схема обработки
| Схема обработки изделия | Схема сборки готового изделия |
 |
 |
Конструктивные особенности
 |
ПАНЕЛЬ УПРАВЛЕНИЯ Простой и понятный пульт управления размещен на передней панели станка, что удобно для работы оператора. |
  |

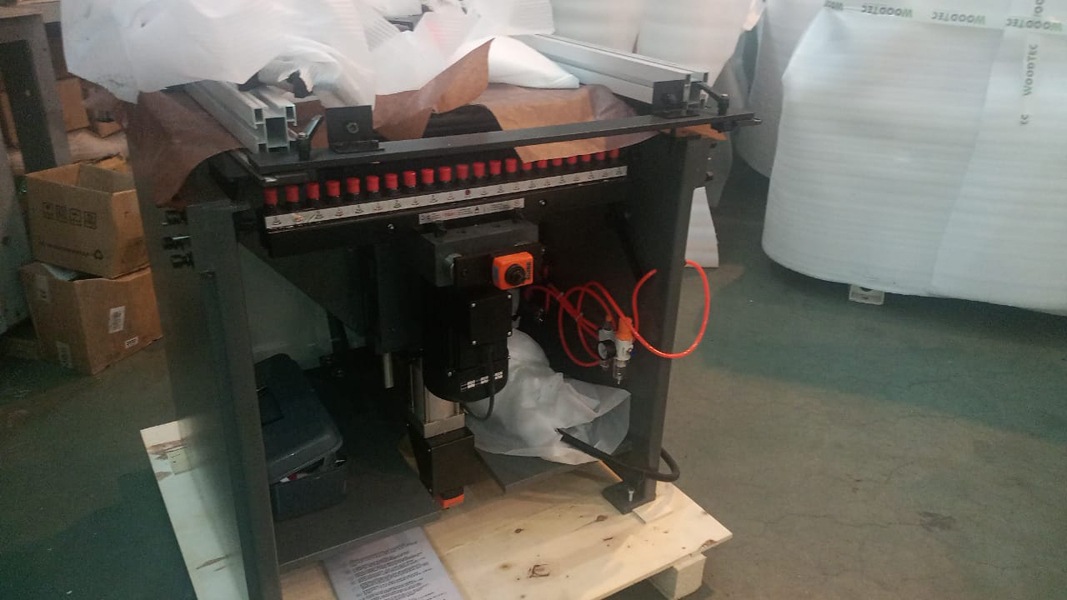

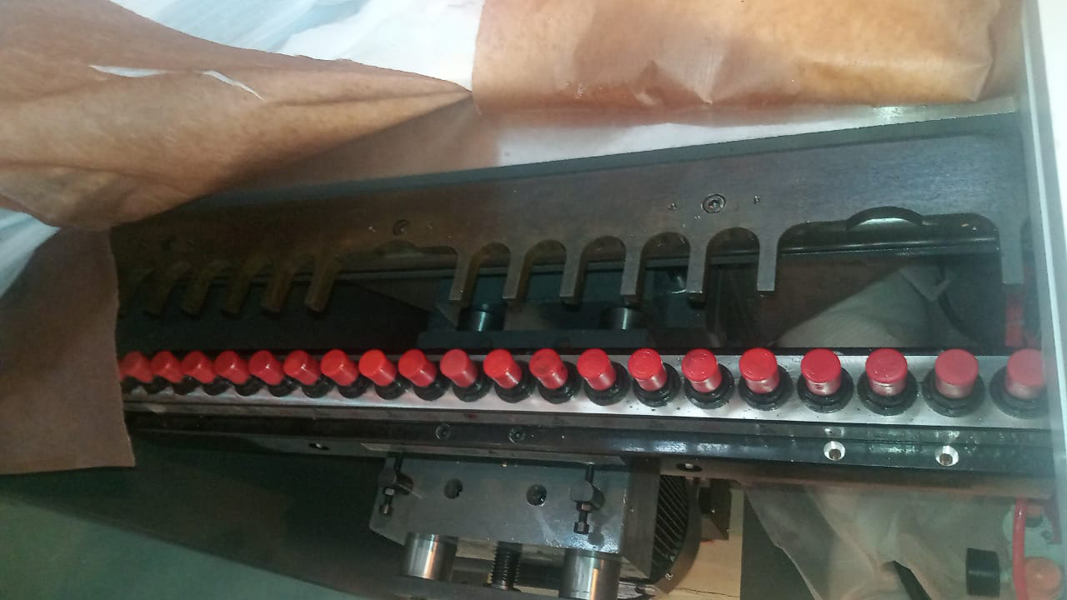

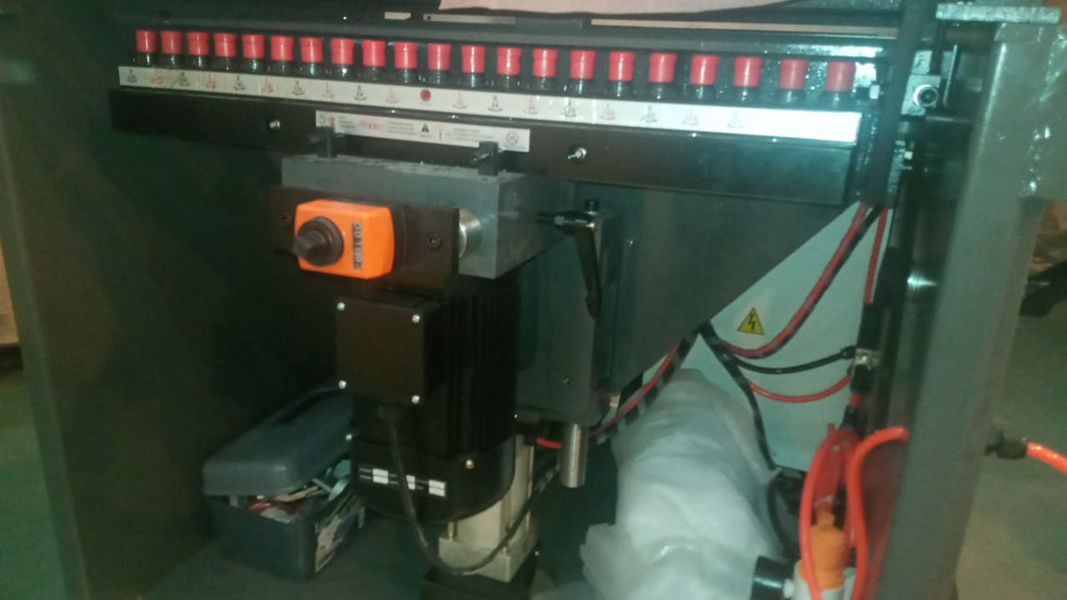

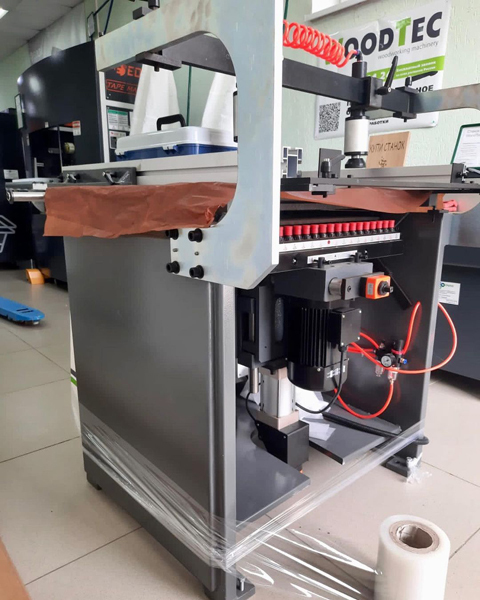

СВЕРЛИЛЬНАЯ ГРУППА Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с функцией фиксации в промежуточном положении, что позволяет выполнять вертикальную и горизонтальную присадку, а также присадку под углом 45 градусов. |
 |
БОКОВЫЕ УПОРЫ Массивные боковые упоры обеспечивают легкую и точную установку требуемого размера |
 |
ПНЕВМОПРИЖИМЫ Надежная фиксация детали любого размера двумя вертикальными пневматическими прижимами |
 |
БАЗИРУЮЩИЕ ЛИНЕЙКИ В комплект поставки включены 2 профильные алюминиевые линейки с миллиметровой шкалой длиной 1500 мм, две короткие линейки и шесть откидных упоров для быстрого позиционирования заготовок. |
 |
УПРАВЛЕНИЕ ЦИКЛОМ Начало сверлильного цикла осуществляется в автоматическом режиме нажатием педали. |
 |
СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ Регулировка глубины рабочей группы посредством маховика и механического цифрового индикатора. |
 |
БЛОК ПОДГОТОВКИ ВОЗДУХА
|
