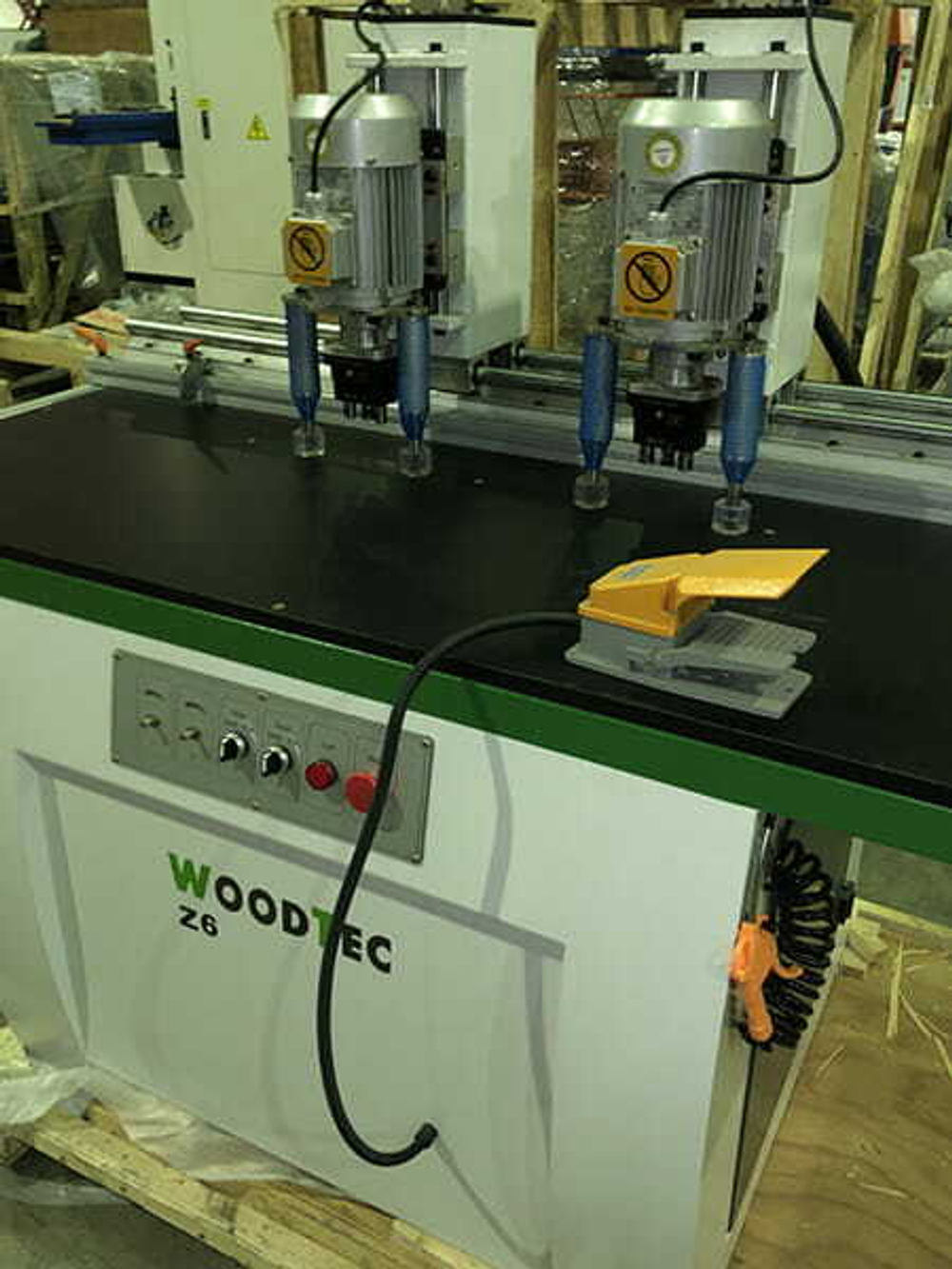

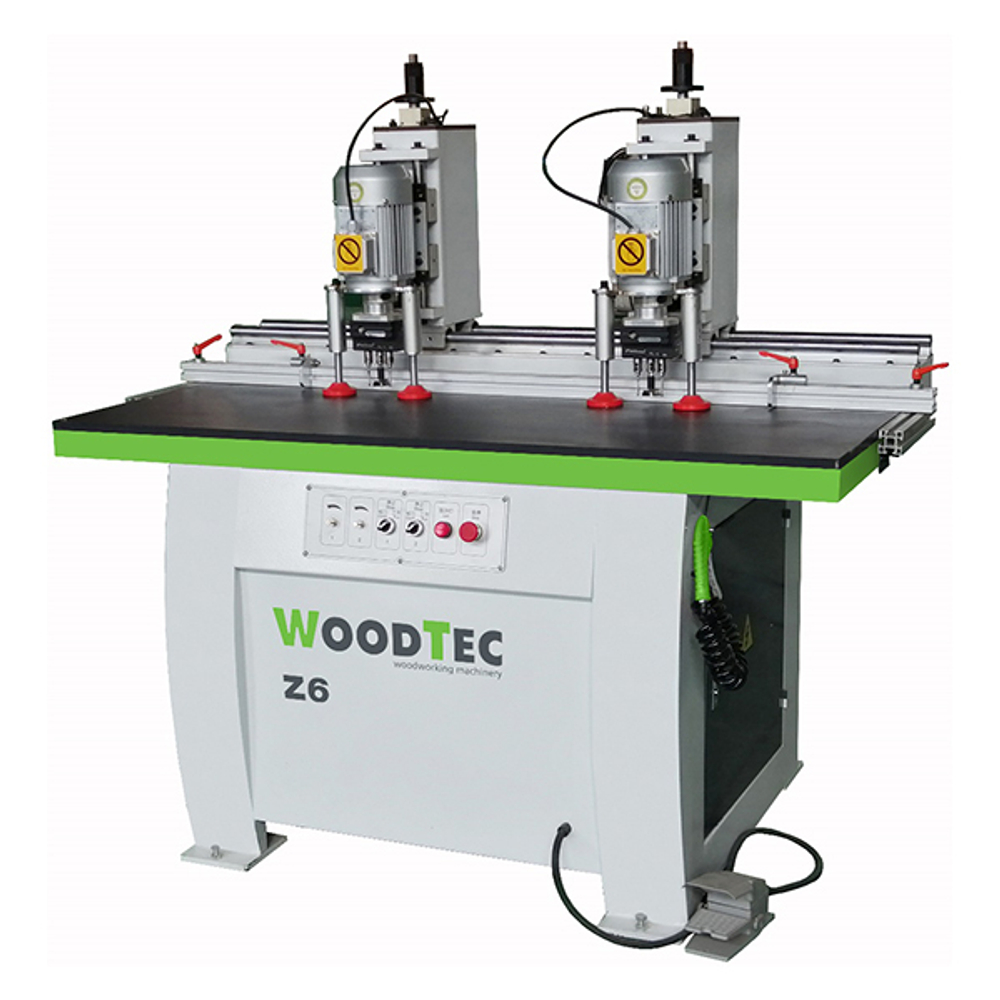

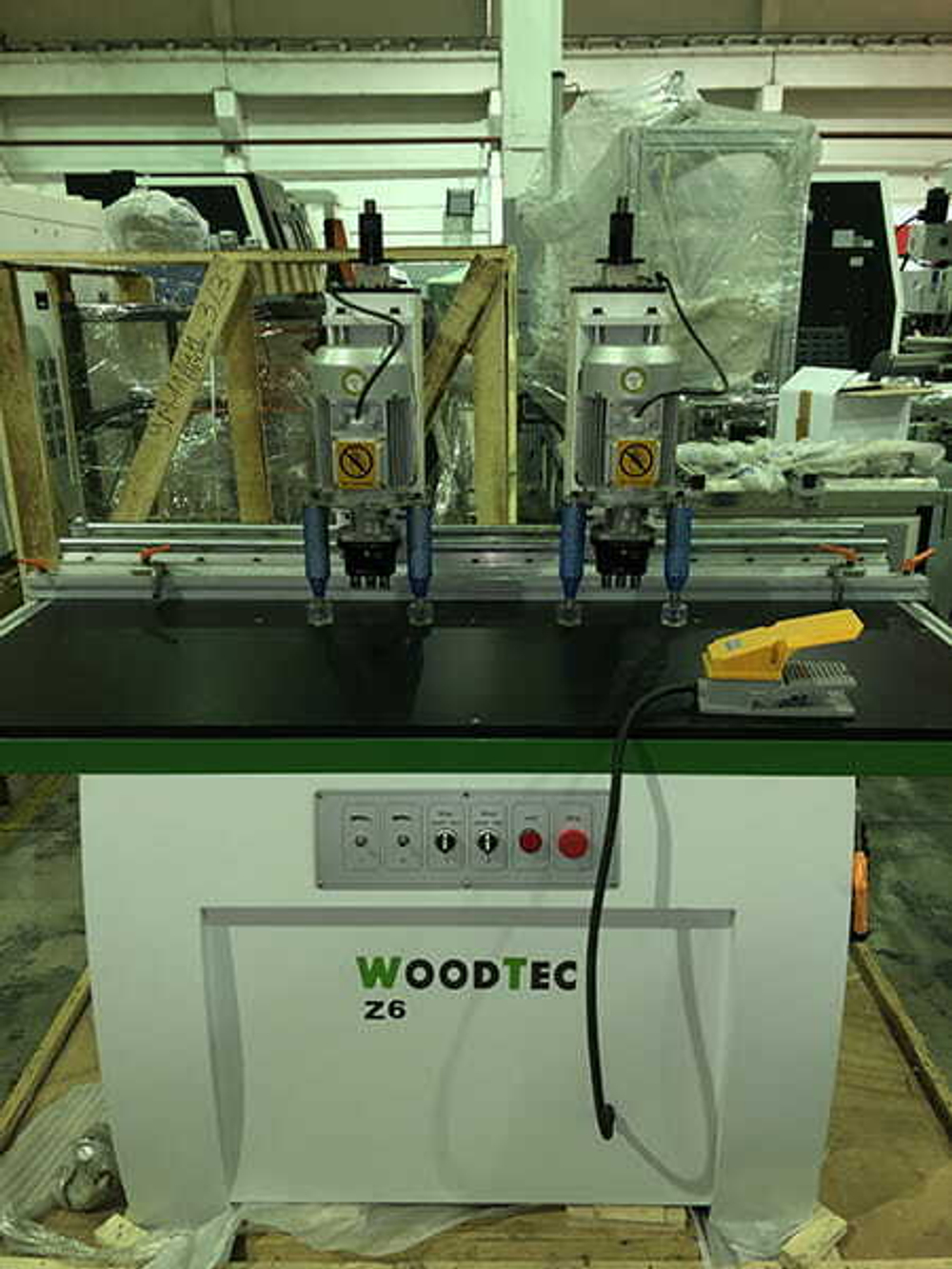

Станок сверлильно-присадочный под петли WoodTec Z6. Можно купить в лизинг с платежом в месяц.
Описание
Характеристики
Отзывы
Описание
Назначение
Предназначены для фрезерования отверстий в мебельных фасадах под петлю с креплением.
Схема обработки
| Схема обработки изделия | Схема сборки готового изделия |
|
|
Отличительные особенности
- Прижим детали четырьмя пневматическими цилиндрами;
- Автоматическое управление рабочими операциями (старт-педаль);
- Боковые линейки (2 шт.);
- Линейка с 2-мя откидными упорами;
- Пистолет для обдувки станка;
- Перемещение сверлильной группы по направляющим D 25 мм.
Конструктивные особенности
|

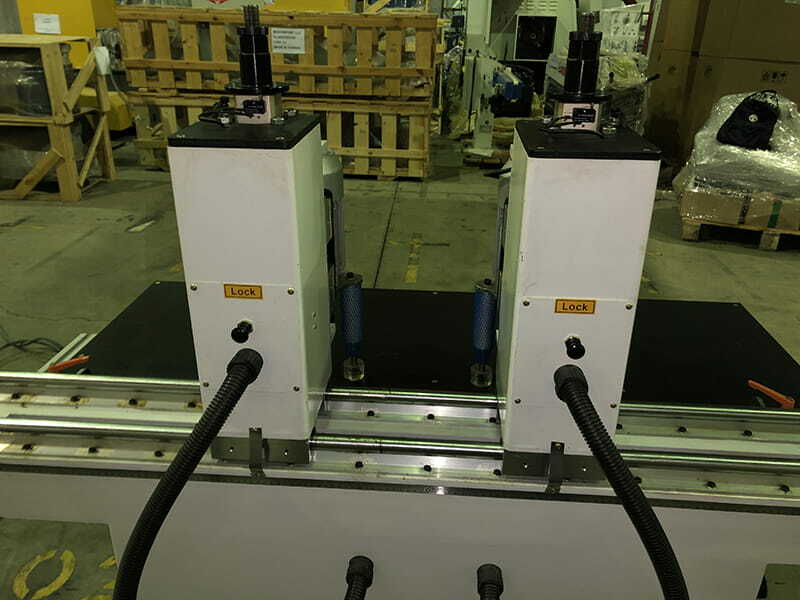

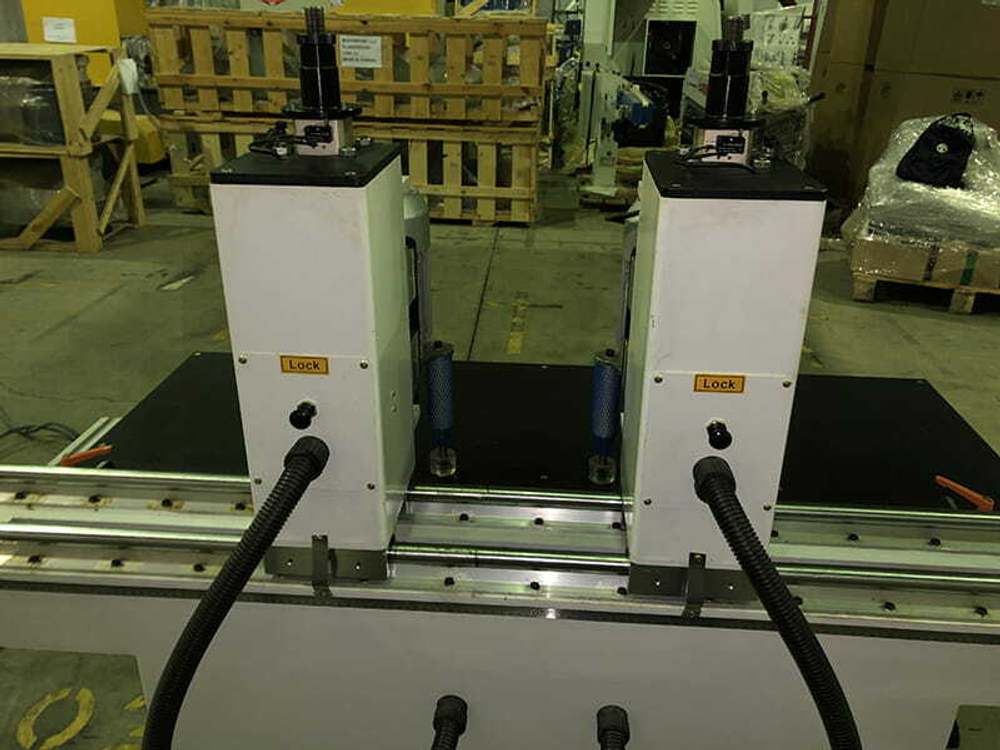

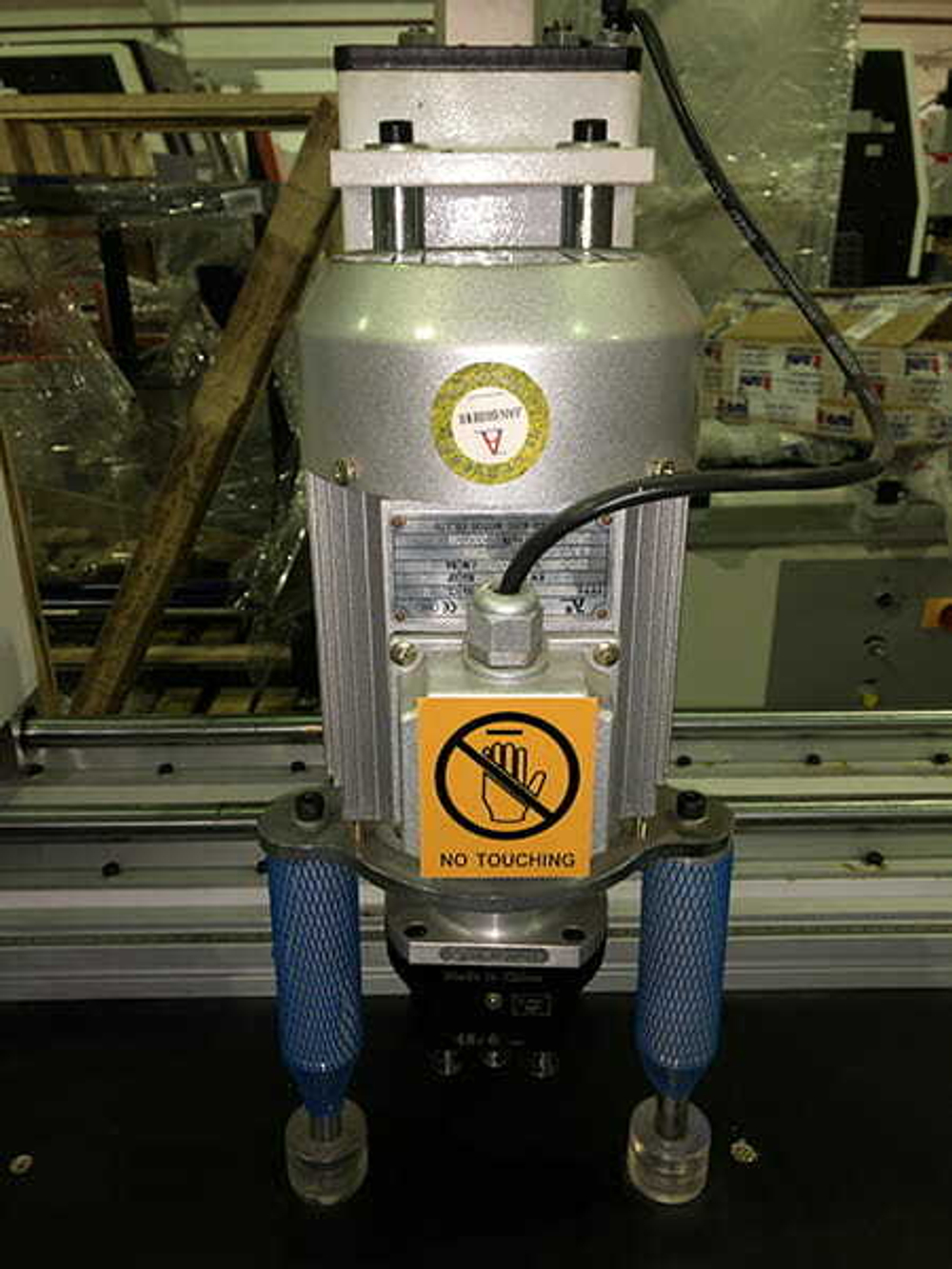

СВЕРЛИЛЬНАЯ ГОЛОВА 3-х шпиндельная головка 48 х 6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли. Засверливание отверстий происходит одновременно с операцией фрезерования. |
|

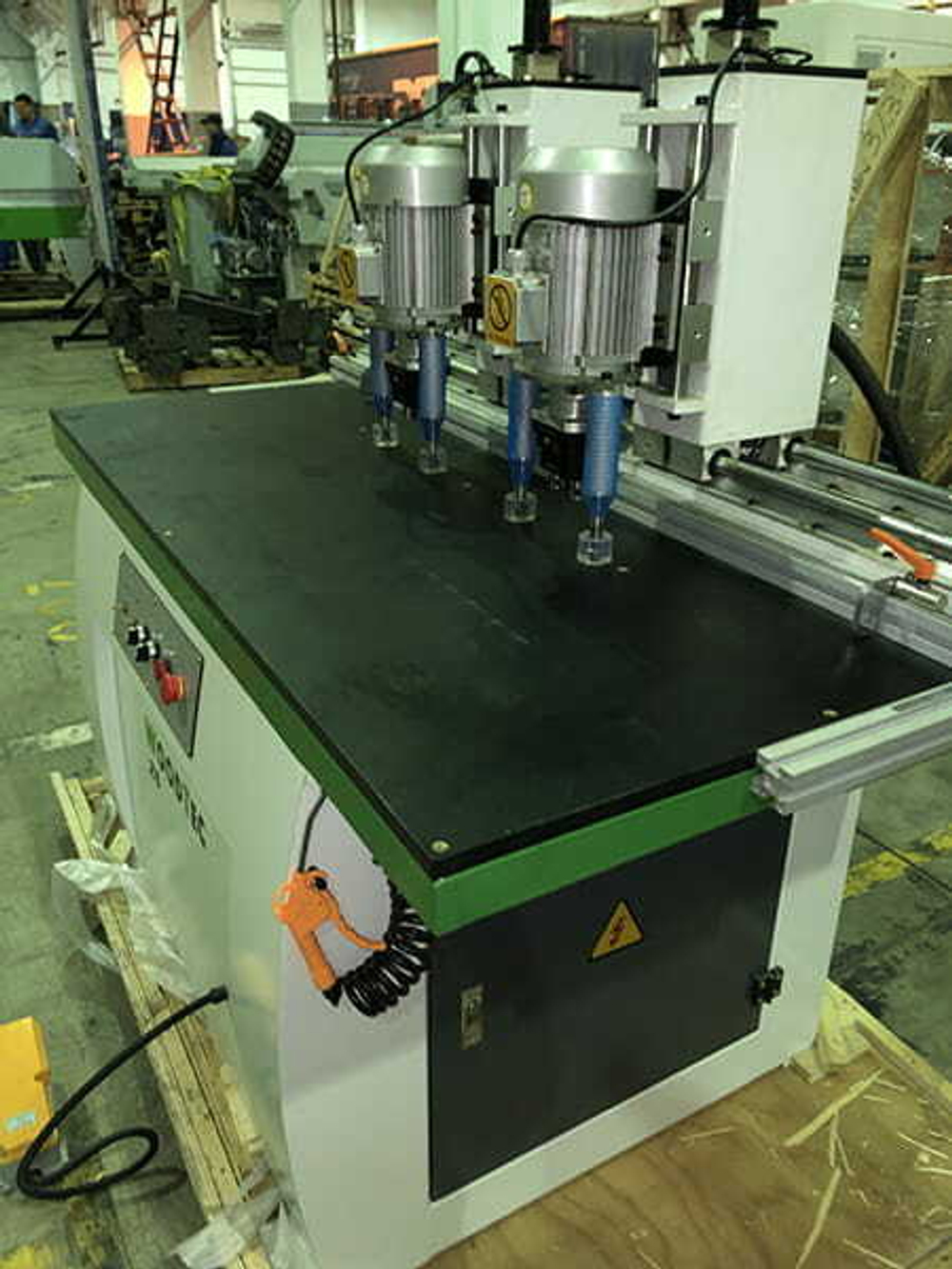

ПНЕВМОПРИЖИМЫ Четыре пневматических прижима для быстрого фиксирования заготовки различной толщины. |
|
РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы. Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров. |
|

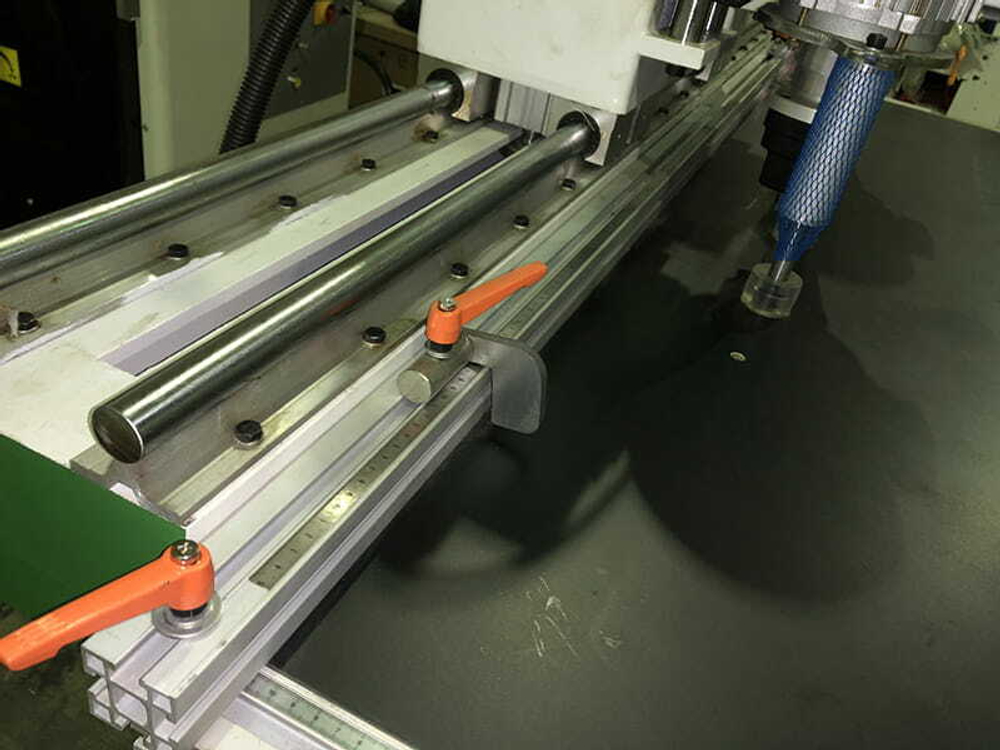

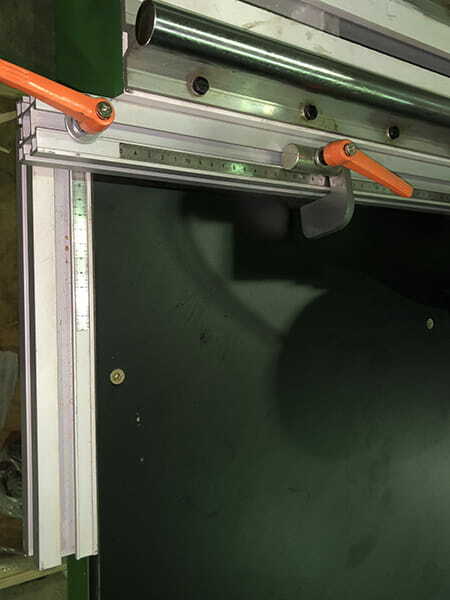

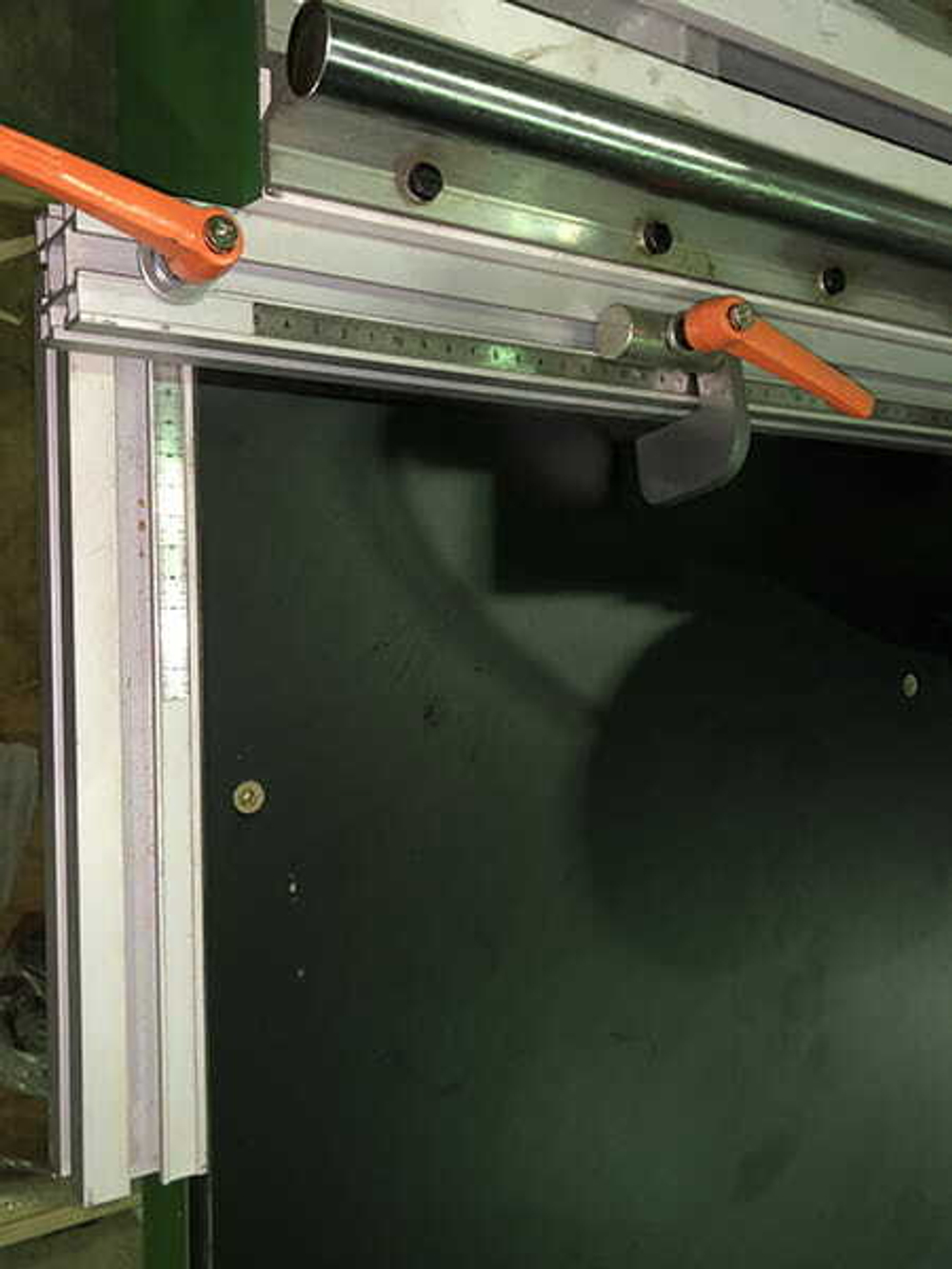

КОМПЛЕКТ БАЗИРУЮЩИХ ЛИНЕЕК Станок оснащается 3-мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Так же в комплект поставки входит 2 откидных упора для фиксации заготовки. |
|
ЭЛЕКТРОДВИГАТЕЛЬ Привод сверлильного блока осуществляется двигателем мощность 1,5 кВт. |
|

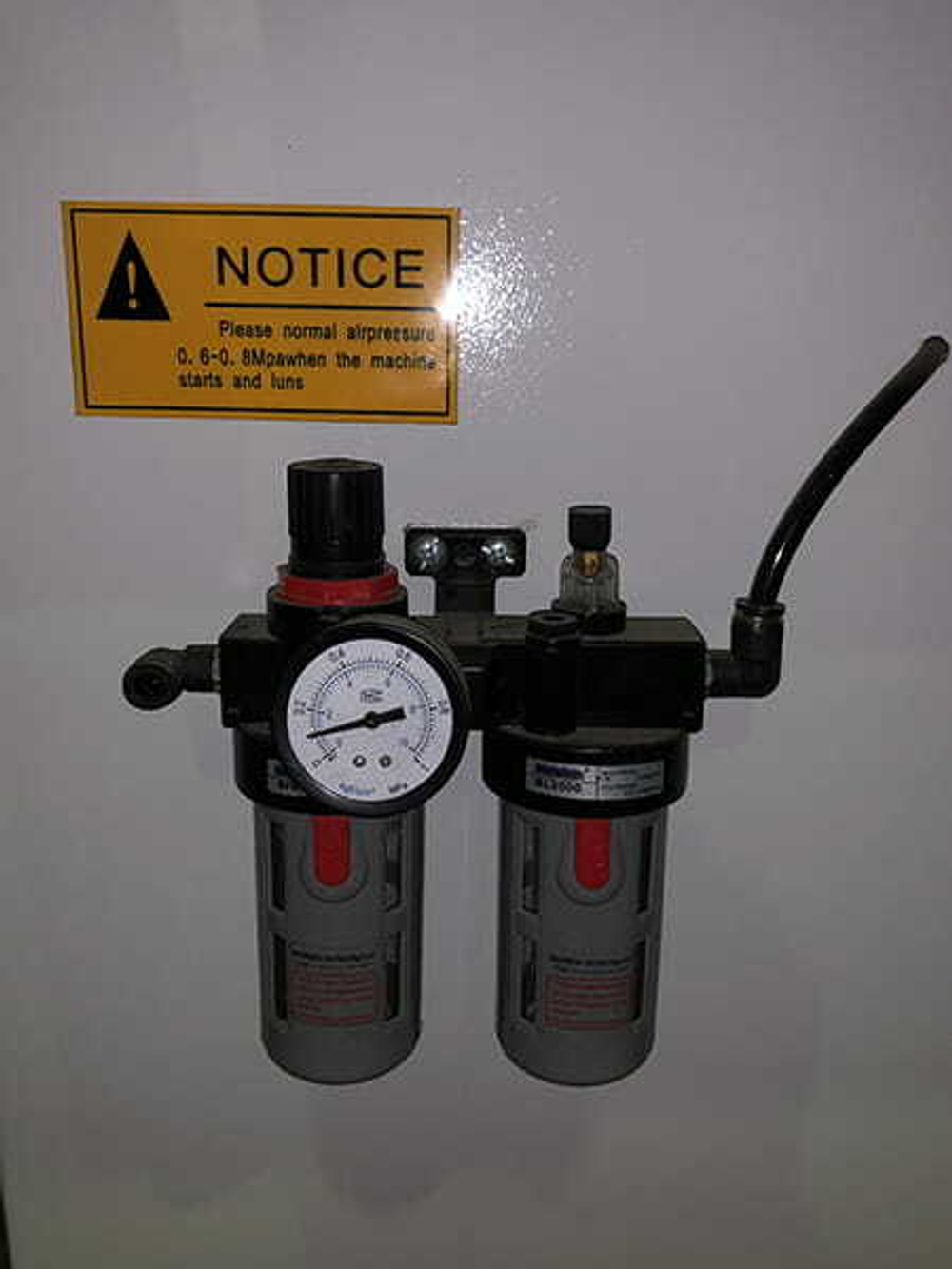

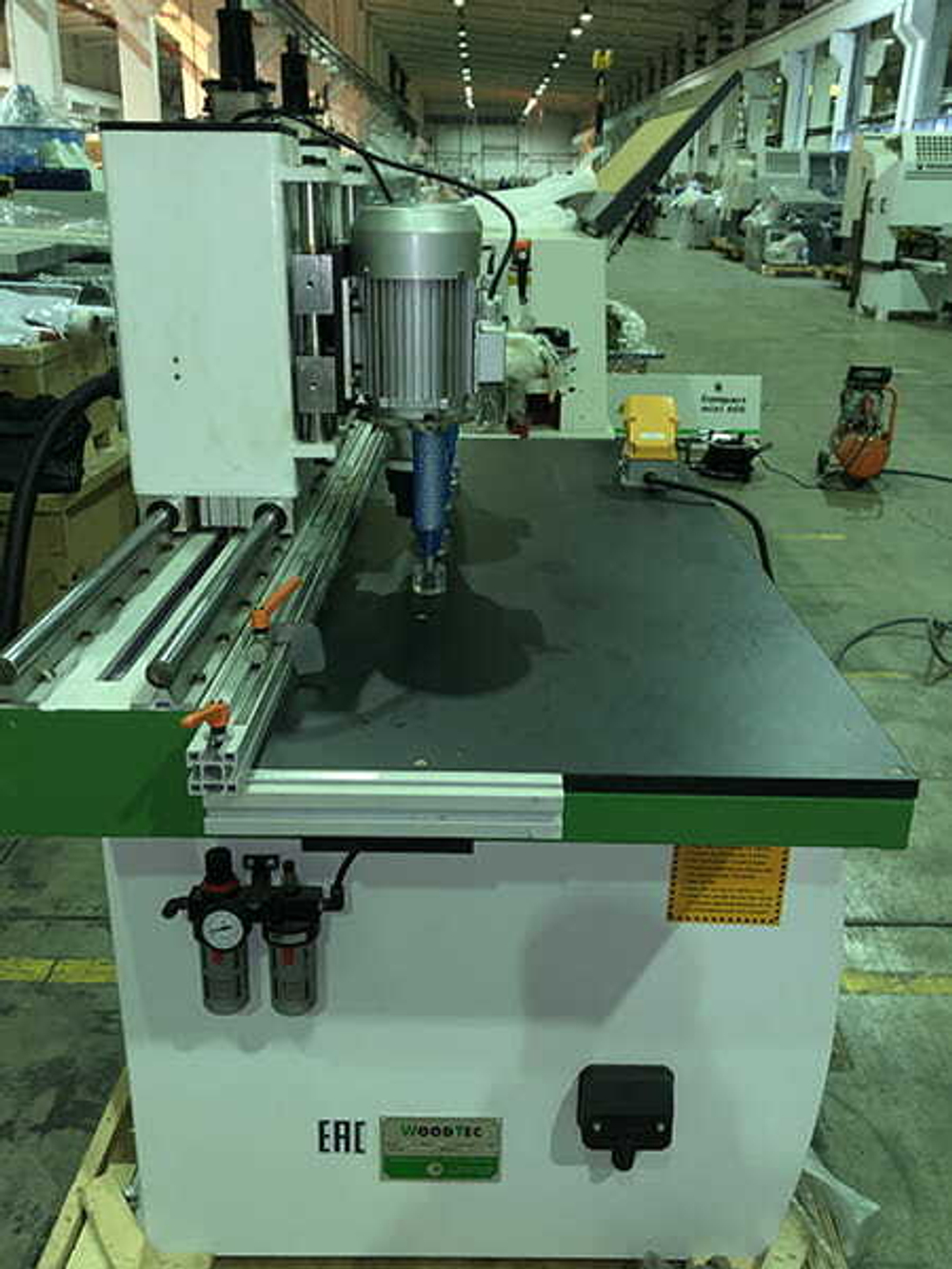

ПОДГОТОВКА СЖАТОГО ВОЗДУХА Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему. |
|

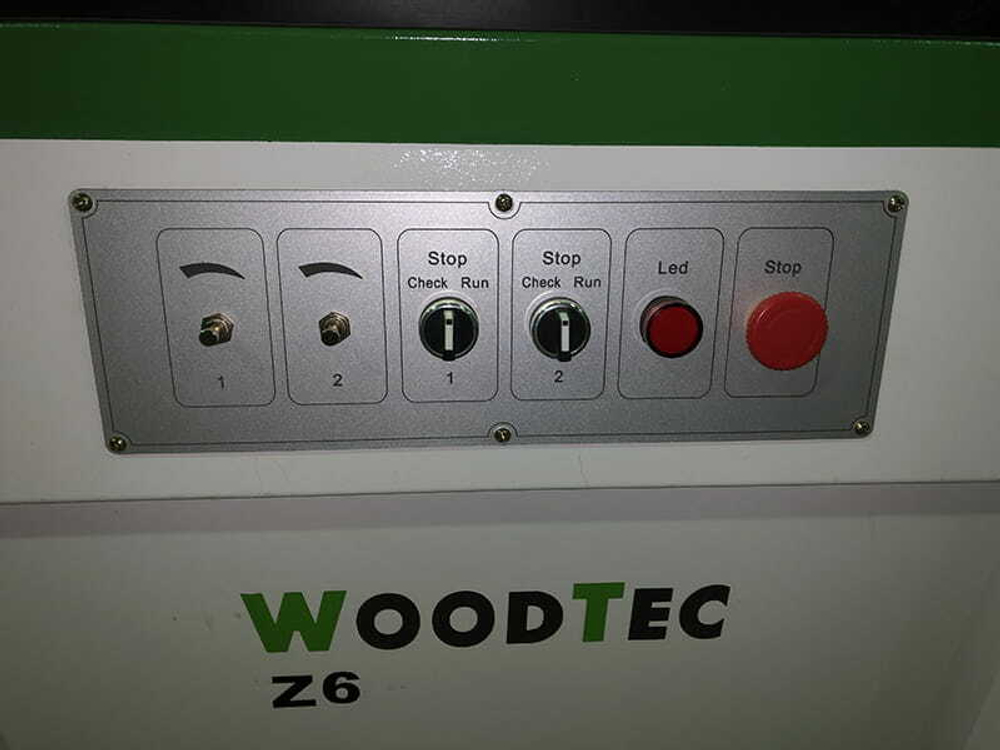

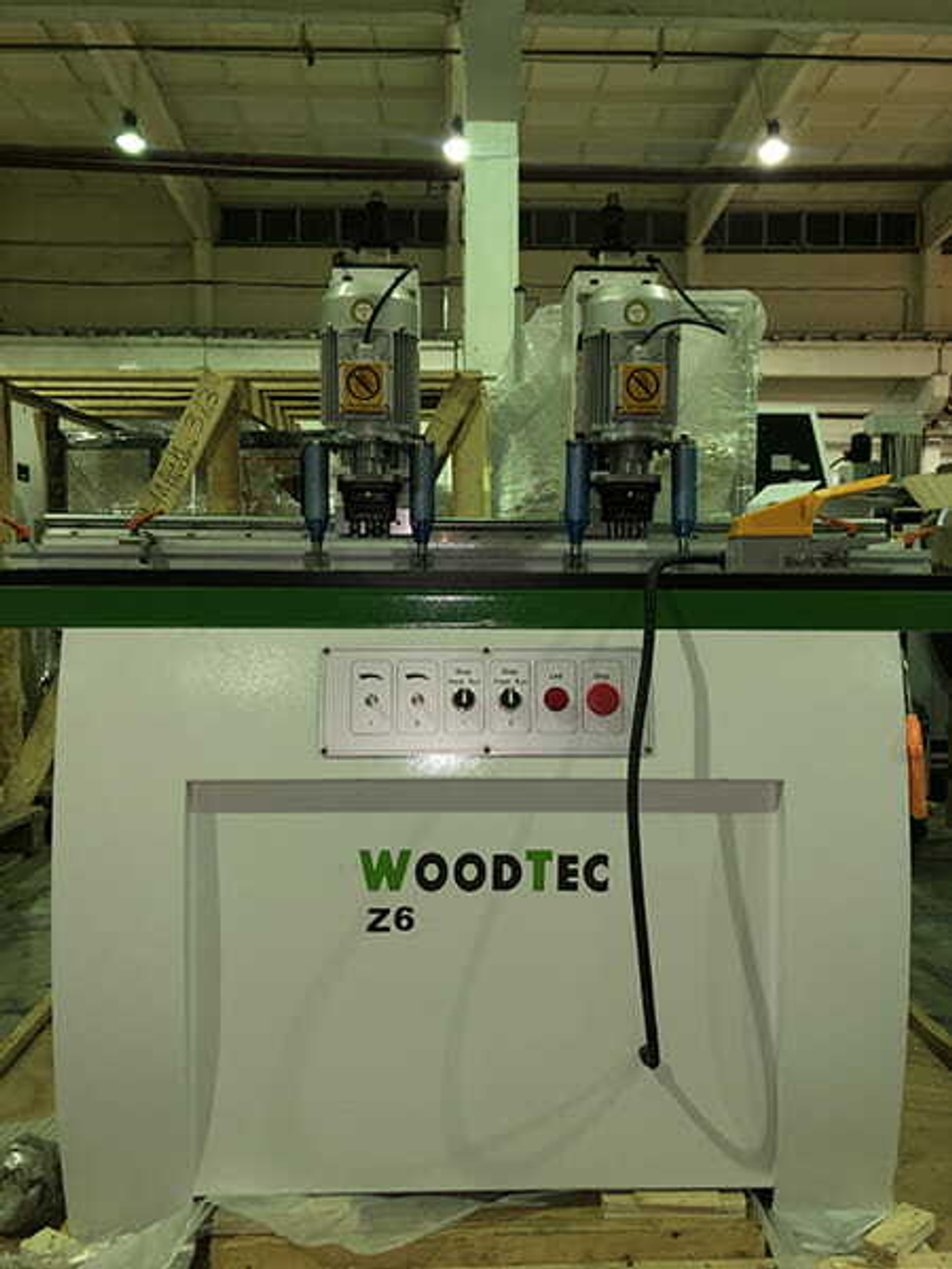

ПУЛЬТ УПРАВЛЕНИЯ Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка. |
|
ЭЛЕКТРОШКАФ Электрокомпоненты высокого качества. Гарантируют долгий срок эксплуатации. |
|

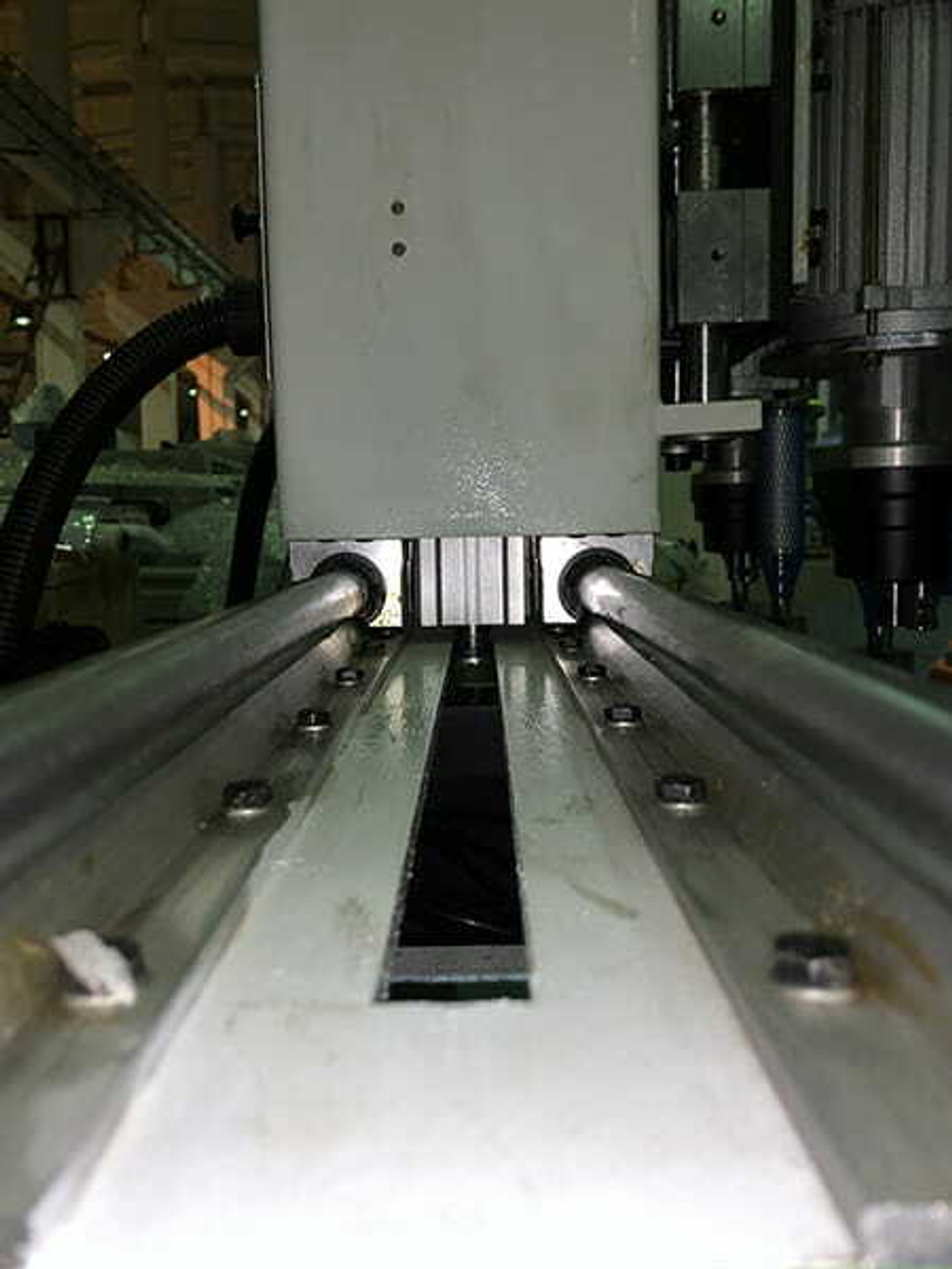

ПРЕЦИЗИОННЫЕ НАПРАВЛЯЮЩИЕ Настройка оборудования в соответствии с необходимым расстоянием между петлями осуществляется в ручном режиме путем их перемещения по прецизионным направляющим (D = 25 мм) повышенной жесткости, что гарантирует высокий уровень точности позиционирования сверлильного инструмента. |
|
ЛИНЕЙКА НА СТАНИНЕ СТАНКА Настройка расстояния между шпинделями выставляется при помощи линейки расположенной на станине станка. |
Характеристики
Бренд
WoodTec
Длина, мм
1700
Ширина, мм
850
Высота, мм
1690
Вес, кг
260
Количество сверлильных групп, шт.
2
Максимальный диаметр сверления, мм
35
Максимальная глубина сверления, мм
60
Частота оборотов шпинделя, об/мин
2800
Мощность электродвигателя, кВт
2 x 1,5
Давление воздуха, МПа
0,6 - 0,8
