Назначение

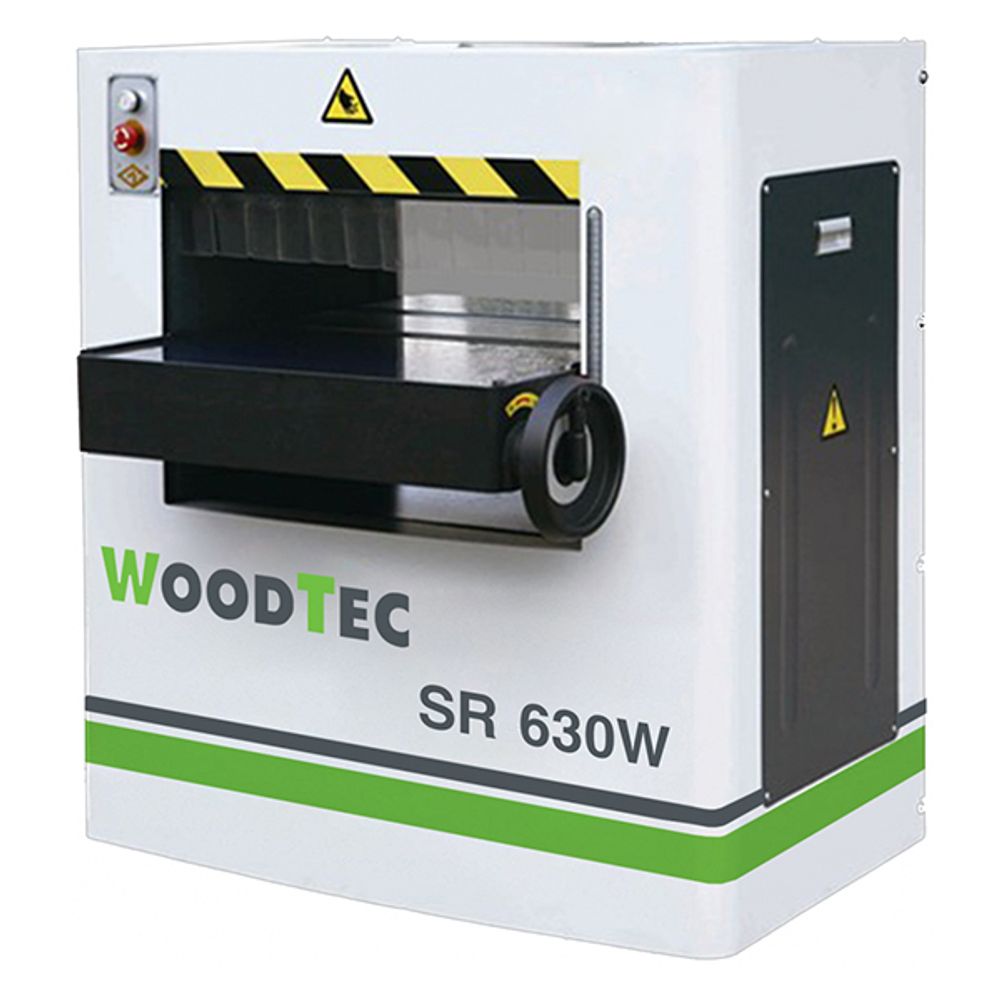

Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Отличительные особенности
- Шейперный ножевой вал. Обеспечивает плавный вход ножей в заготовку и исключает ее подрывы;
- Секционный подающий вал позволяет одновременно подавать заготовки разной толщины;
- Рабочий стол станка оснащен двумя гладкими роликами, которые исключают застревание заготовки при обработке;
- Массивная станина обеспечивает высокую жесткость конструкции;
- Мощные двигатели позволяют снимать большую толщину материала (до 5 мм) за один проход;
- Настройка стола на размер обработки осуществляется с помощью маховика по миллиметровой шкале;
- Оснащен когтевой защитой, предотвращающей выброс заготовки.
Конструктивные особенности
|
Шейперный ножевой вал Ножевые пластины расположены по спирали и повернуты относительно оси самого вала. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, за счет резания волокон под углом, что повышает качество обработанной поверхности. |
|
Секционный вал Подающий вал выполнен секционным, что позволяет одновременно подавать в станок заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки. |
|
Рабочий стол Надежно зафиксирован на 2-х опорах. Опоры закрыты кожухами, что исключает возможность попадания пыли. |
|
Направляющие стола Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток. |
|
Ролики в столе В рабочем столе расположены 2 холостых ролика, обеспечивающие лучшее скольжение заготовки. |
|
Привод подающих вальцов Осуществляется посредством цепной и шестеренчатой передачи. |
|
Удлинение стола На выходе установлено удлинение стола – увеличивает рабочую поверхность, заготовка не падает вниз. Исключены подрывы заготовки. |
|
Подъем / опускание стола Осуществляется вручную с помощью удобного маховика. Отображение размера по линейке с миллиметровой шкалой. |
|
Защитные шторки Предотвращают разброс стружки от станка. |
|
Аспирация Аспирационный патрубок диаметром 140 мм для удаления стружки. |
|
Аспирационная установка (Рекомендуемое дополнительное оборудование) Обеспечивает отвод стружки из зоны резания. Как следствие, повышает ресурс инструмента и качество обрабатываемой заготовки. |
