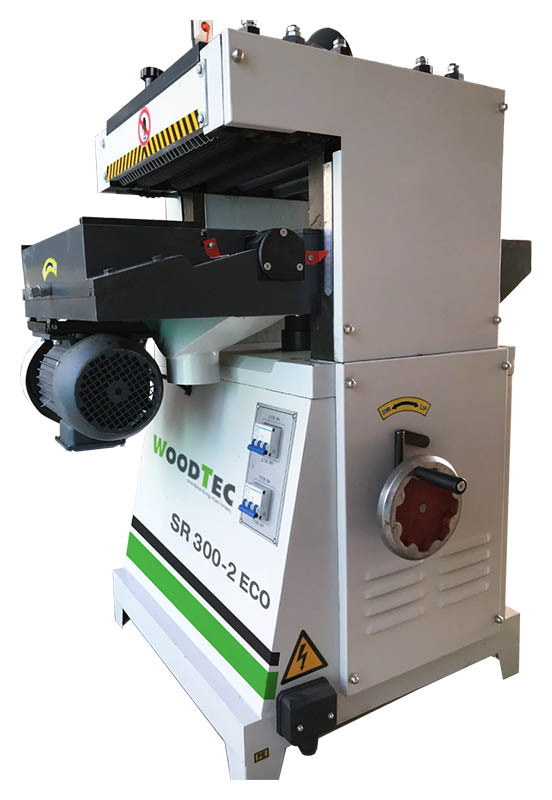

Назначение
Предназначены для двустороннего строгания в размер по толщине плоских заготовок из древесины.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели, деревянного домостроения и другие деревообрабатывающие производства.
Схема обработки
Конструктивные особенности
  |

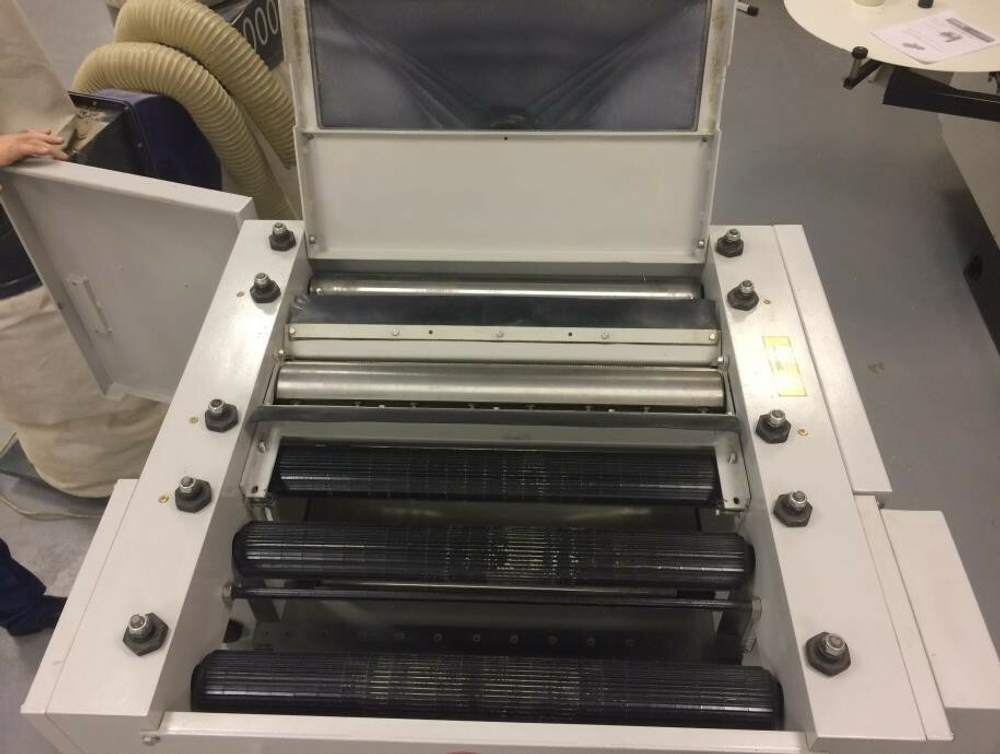

ВЕРХНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ Три приводных секционных вала обеспечивают надежную подачу заготовок, в т.ч. разнотолщинных. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки. |
 |

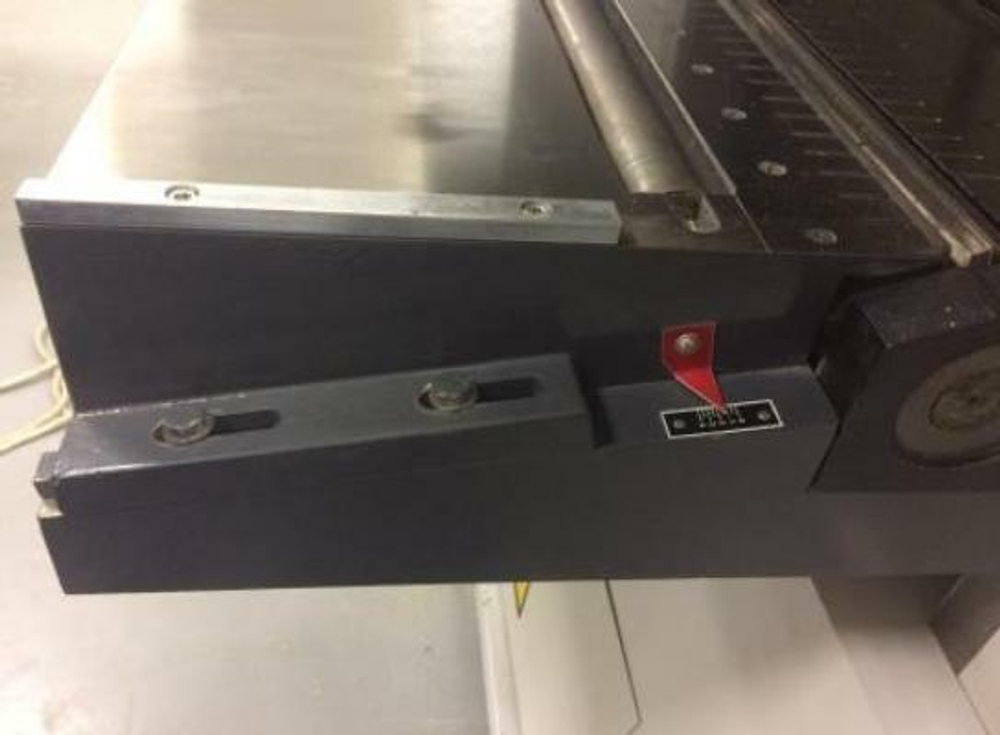

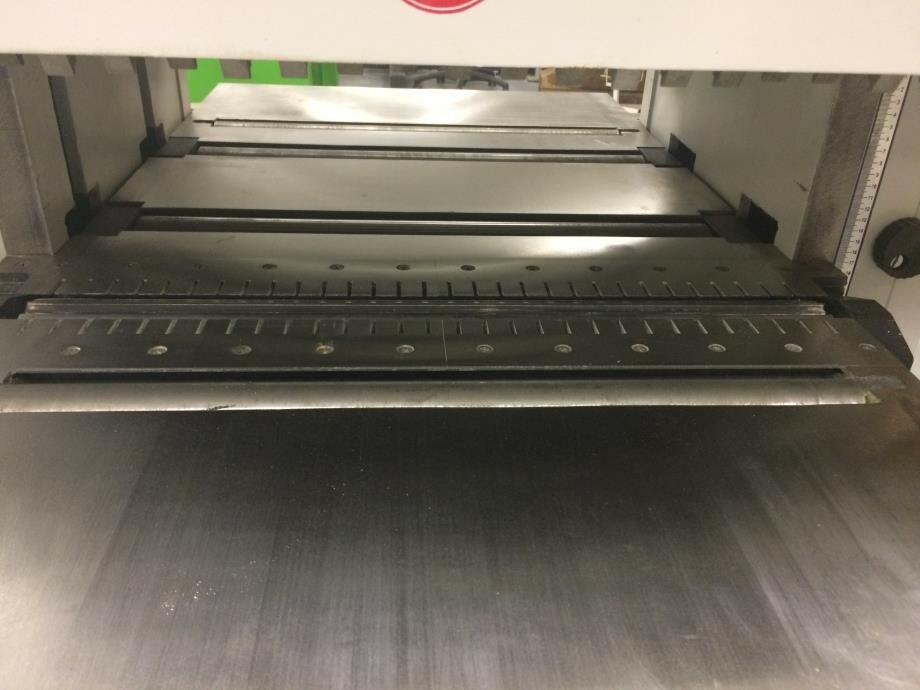

НИЖНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ На рабочем столе расположены четыре ролика, обеспечивающие лучшее скольжение заготовки. Два ролика расположенные под верхним валом - приводные. В зависимости от типа заготовки ролики могут быть настроены на нужный вылет из стола. |
 |

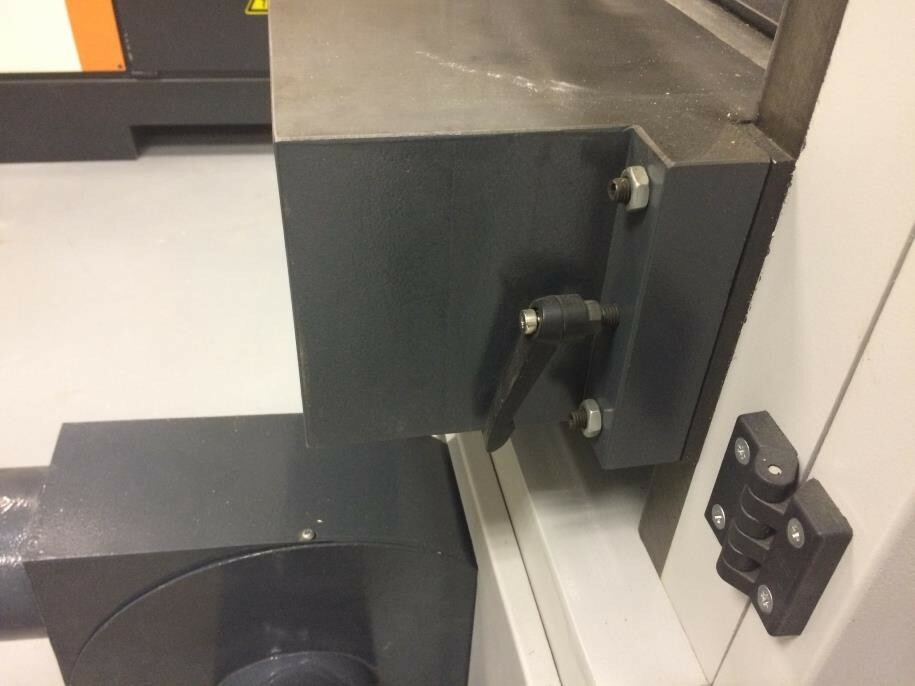

НАПРАВЛЯЮЩИЕ СТОЛА Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток. |

|

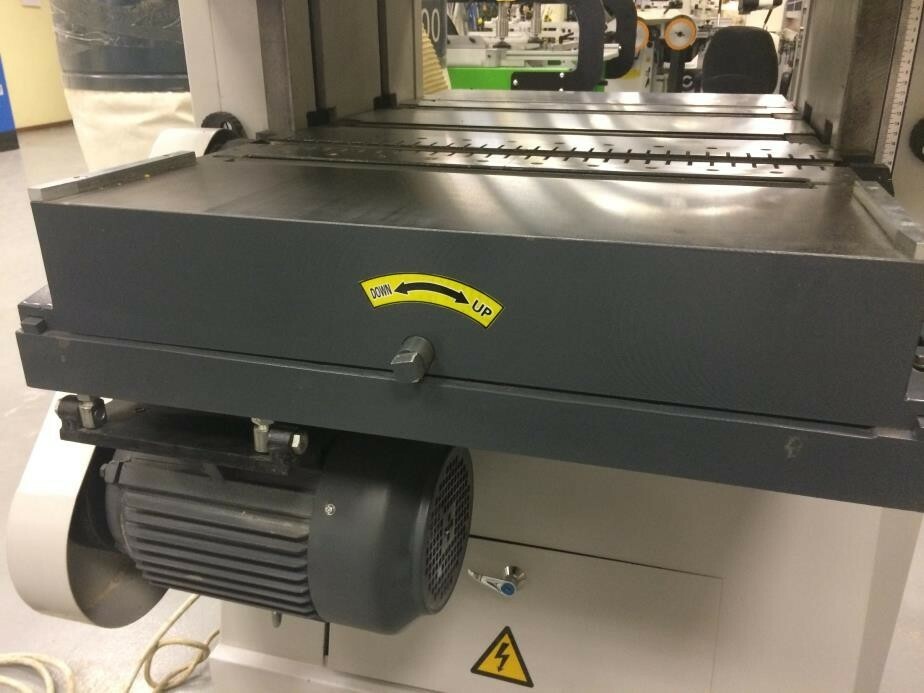

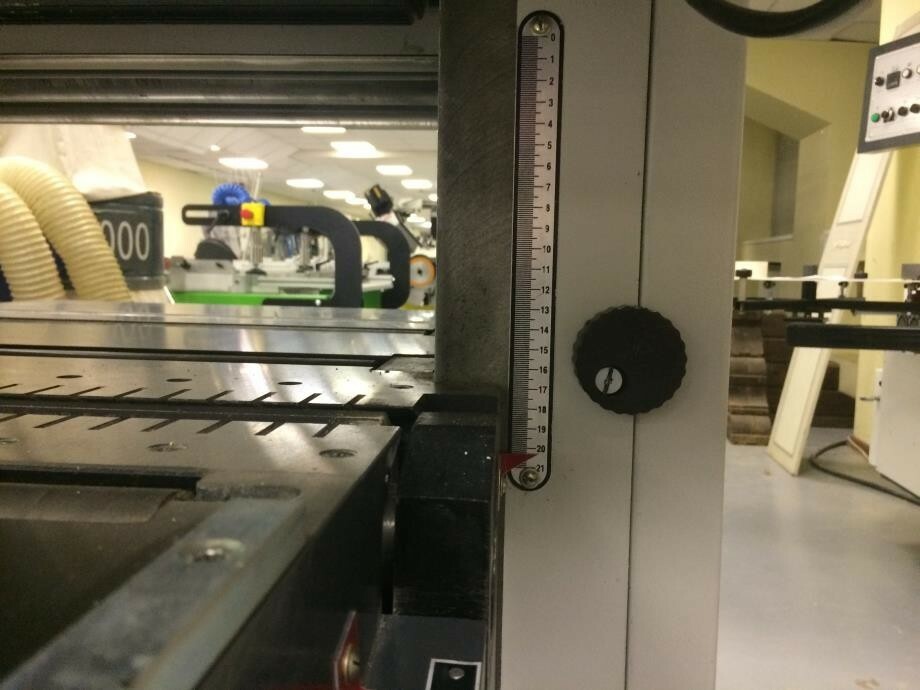

НИЖНИЙ (ФУГОВАЛЬНЫЙ) НОЖЕВОЙ ВАЛ Привод нижнего ножевого вала осуществляется от отдельного двигателя. Настройка глубины съема осуществляется с помощью винта на передней части стола. Отображение размера по миллиметровой шкале. |

|

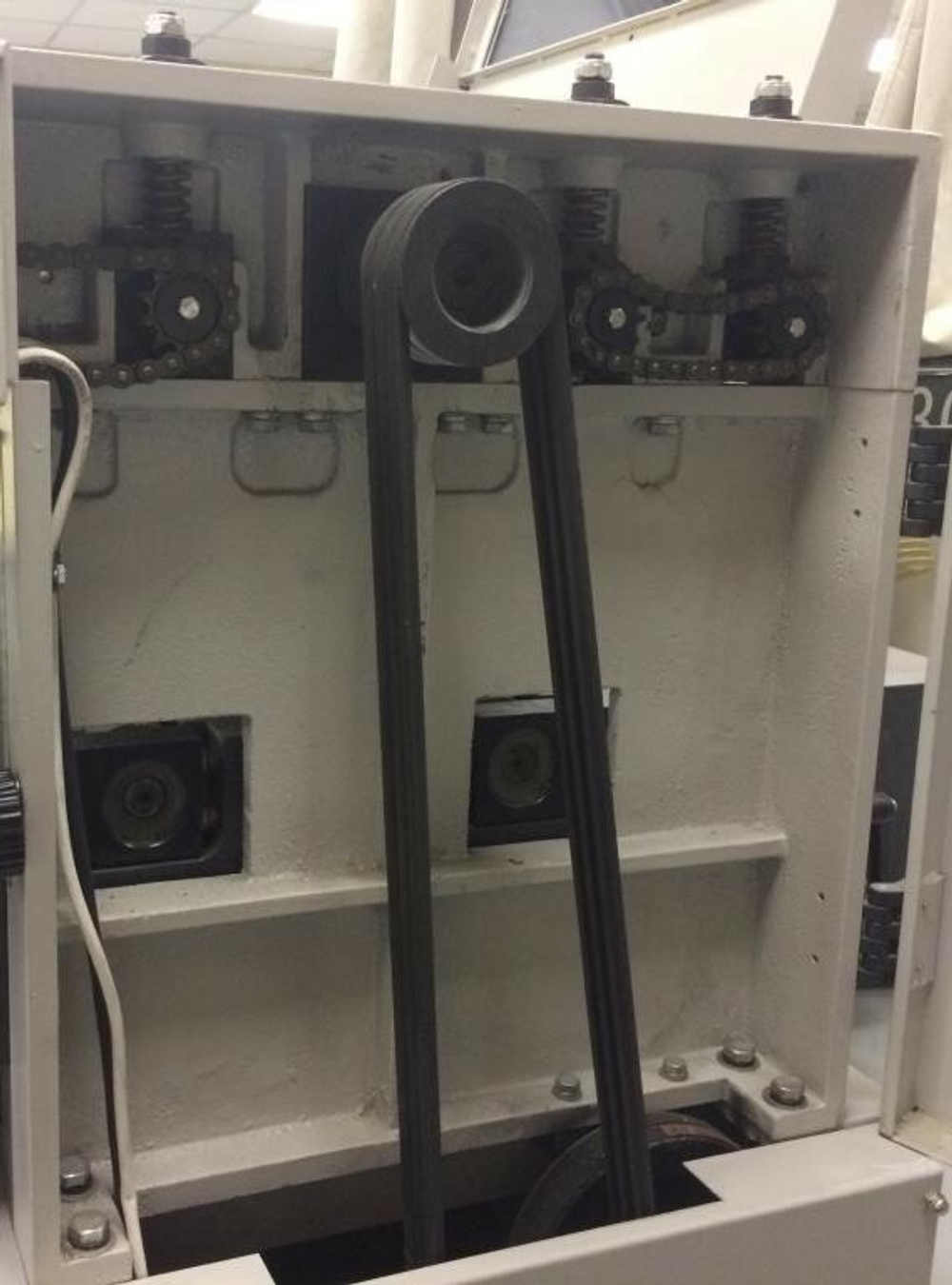

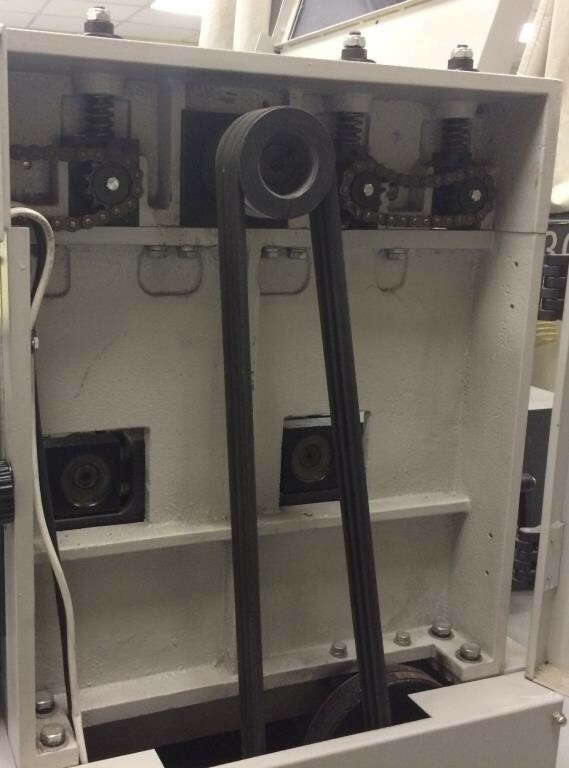

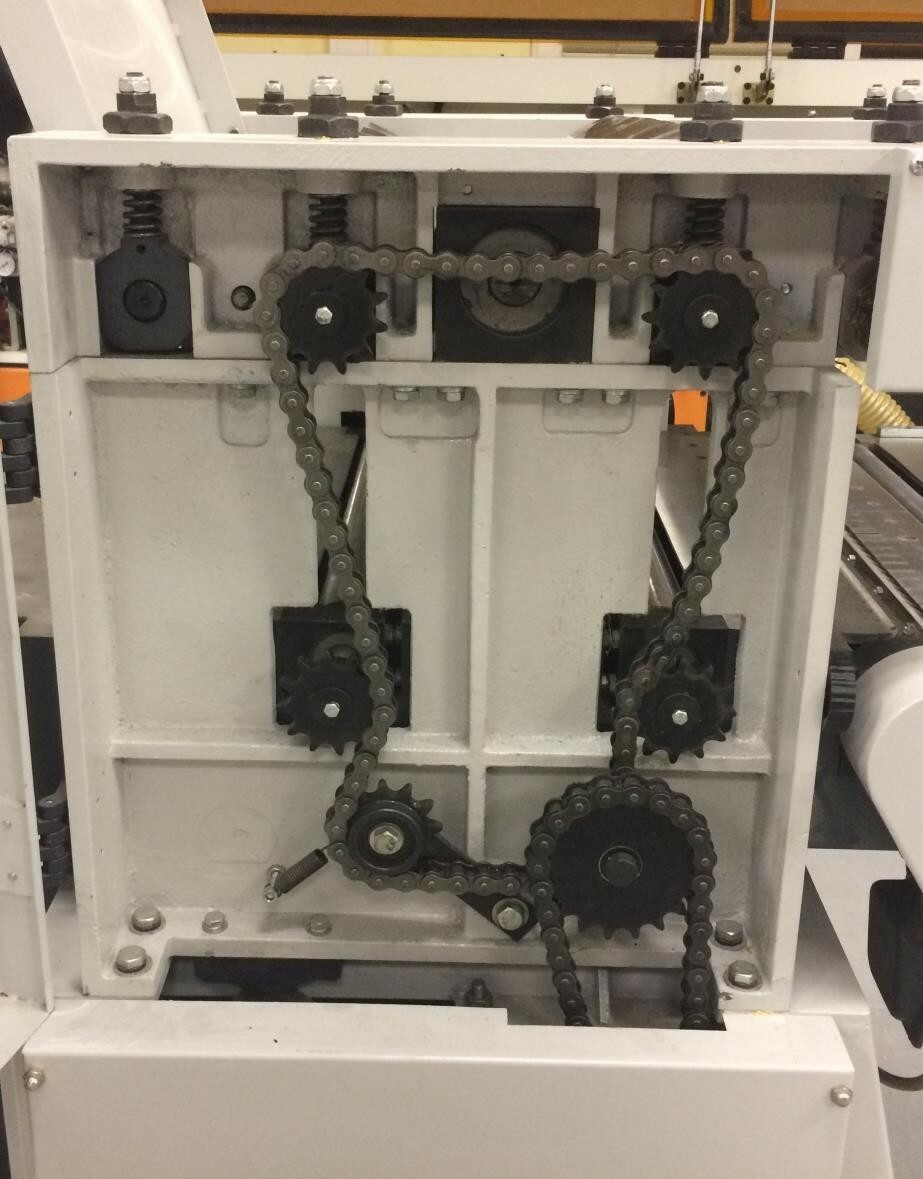

ВЕРХНИЙ (РЕЙСМУСОВЫЙ) НОЖЕВОЙ ВАЛ Привод рейсмусового вала, верхних и нижних подающих вальцов осуществляется от мощного двигателя посредством клиноременной передачи и цепей. |

|

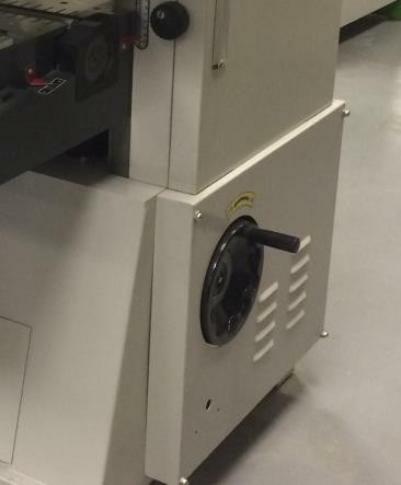

ПОДЪЕМ / ОПУСКАНИЕ СТОЛА Подъем / опускание стола вручную с помощью маховика, расположенного на боковой части станка. |

|

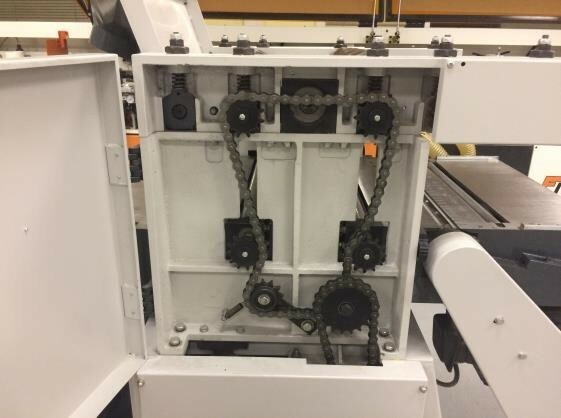

ВЕРХНЯЯ И БОКОВАЯ КРЫШКА
Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу для обслуживания и замены ножей. |
|

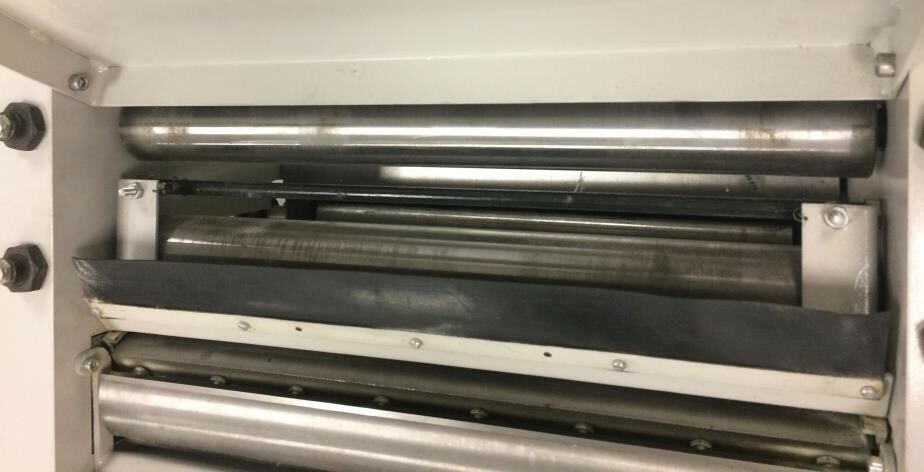

ПРИНИМАЮЩИЕ ВАЛЬЦЫ На выходе заготовку принимают гладкие приводные стальные валы. |
|

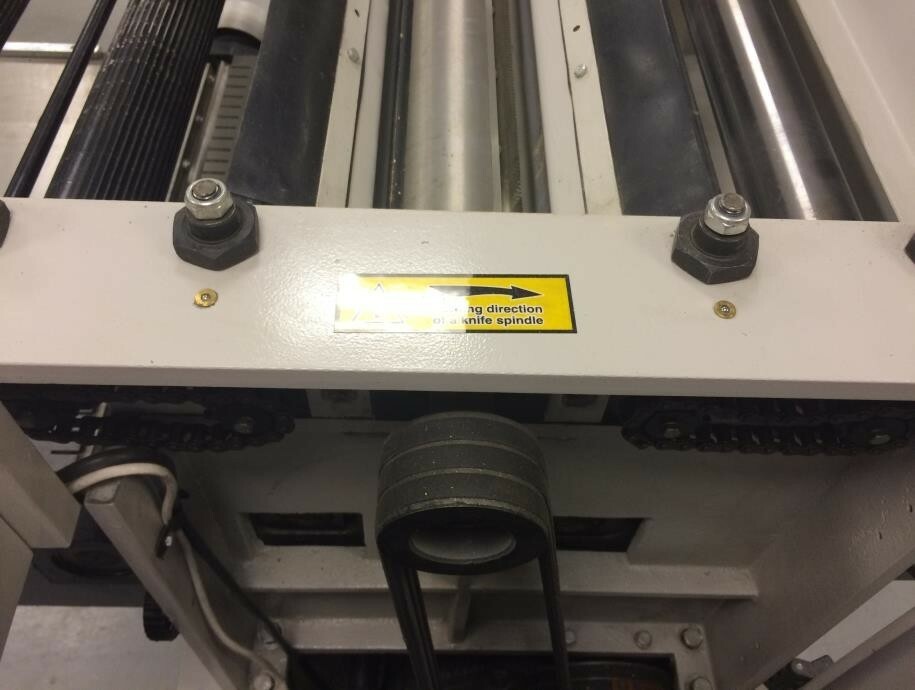

ПРЕСС-МАСЛЕНКИ На верхней части станка расположены пресс масленки для смазки цепей привода подающих вальцов. |

|

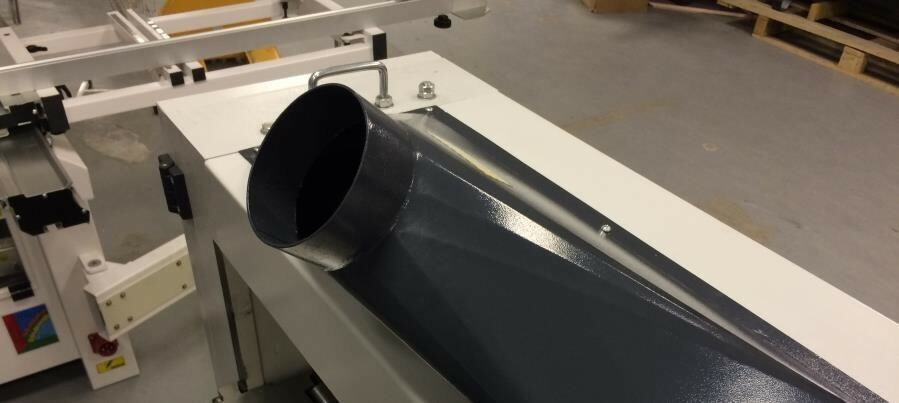

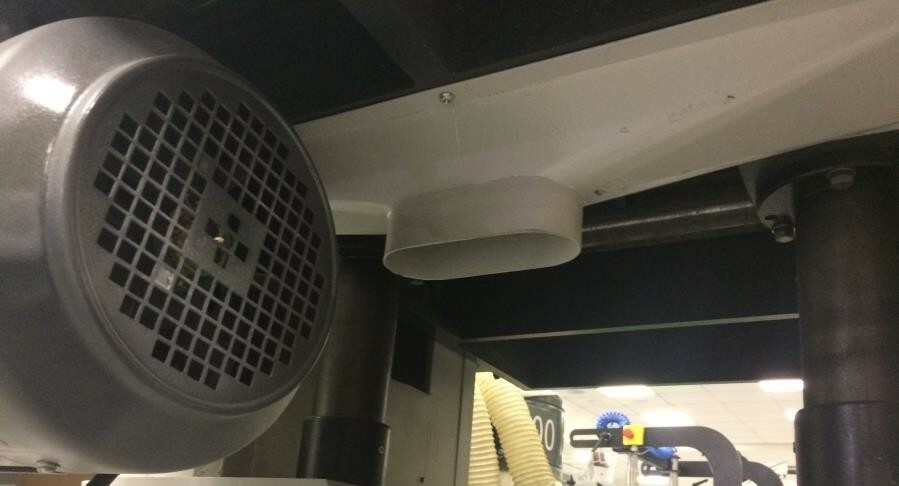

ЭКСГАУСТЕРНЫЕ ВОРОНКИ Выброс стружки осуществляется через эксгаустерные воронки. Фото сверху – аспирационный патрубок от верхнего (рейсмусового) ножевого вала. Фото снизу – аспирационный патрубок от нижнего (фуговального) ножевого вала. |
