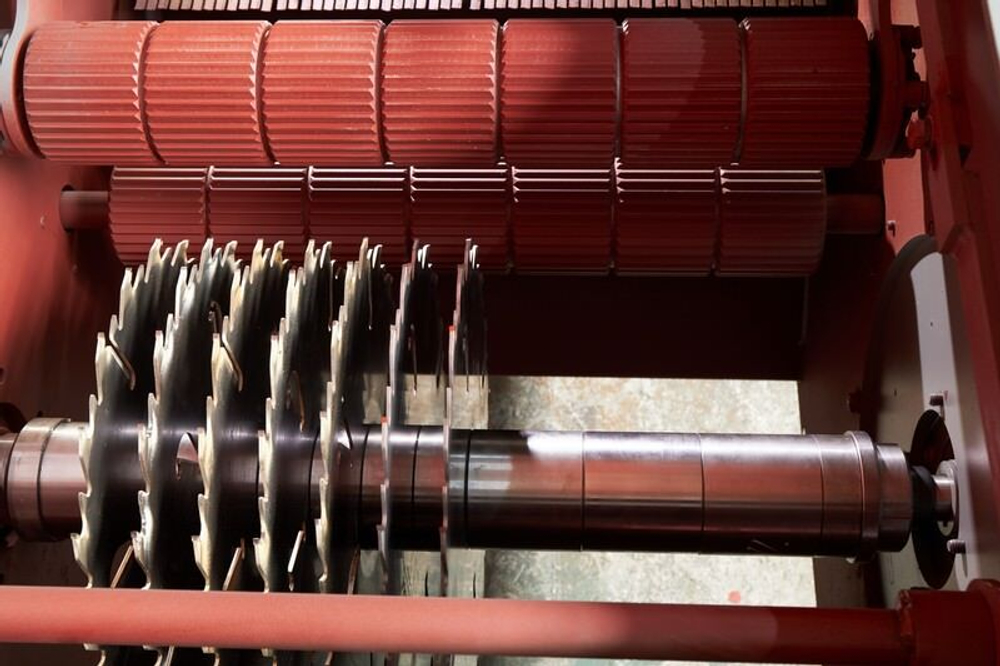

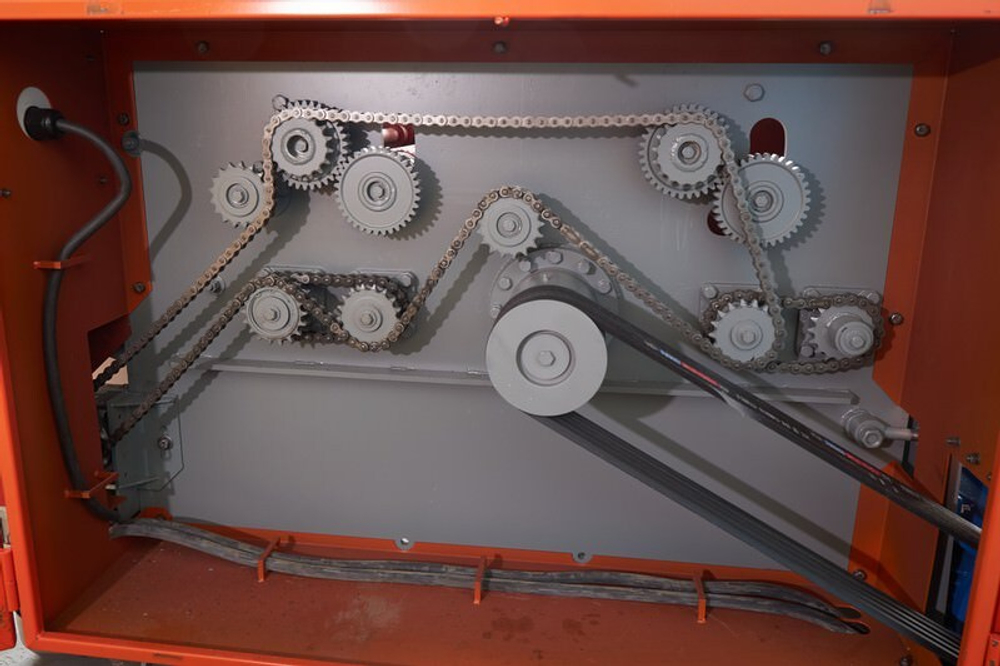

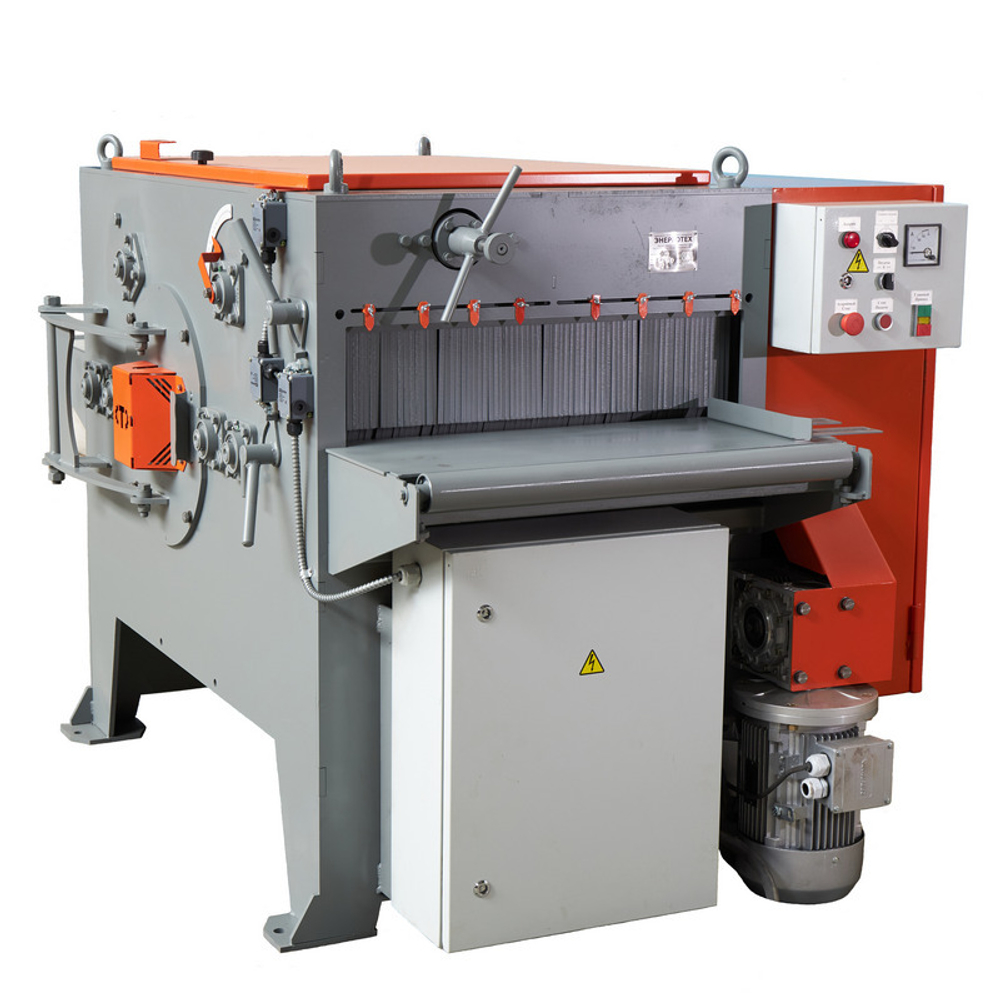

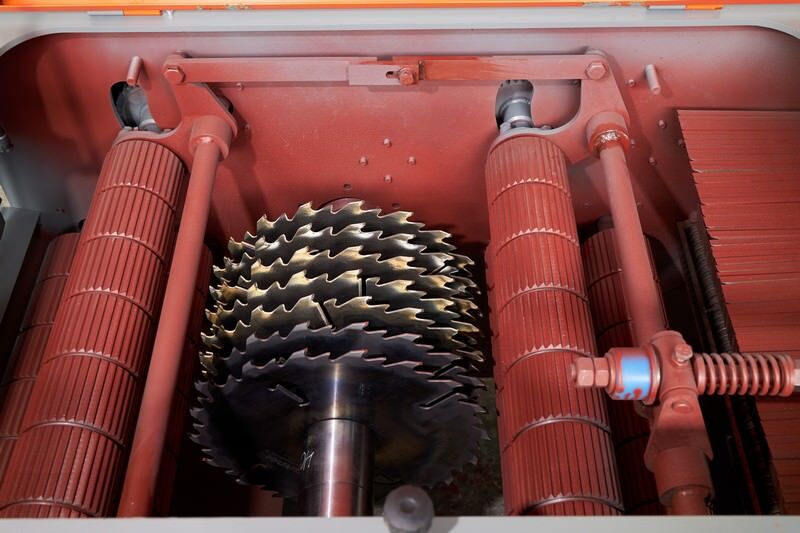

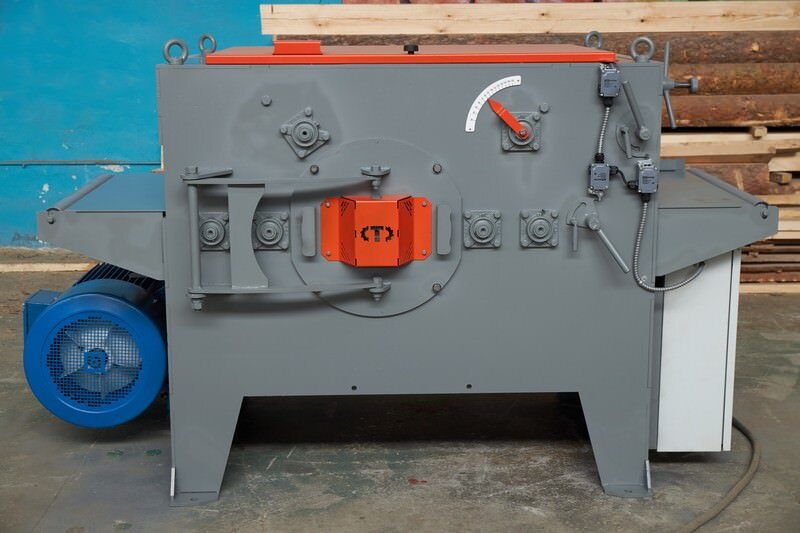

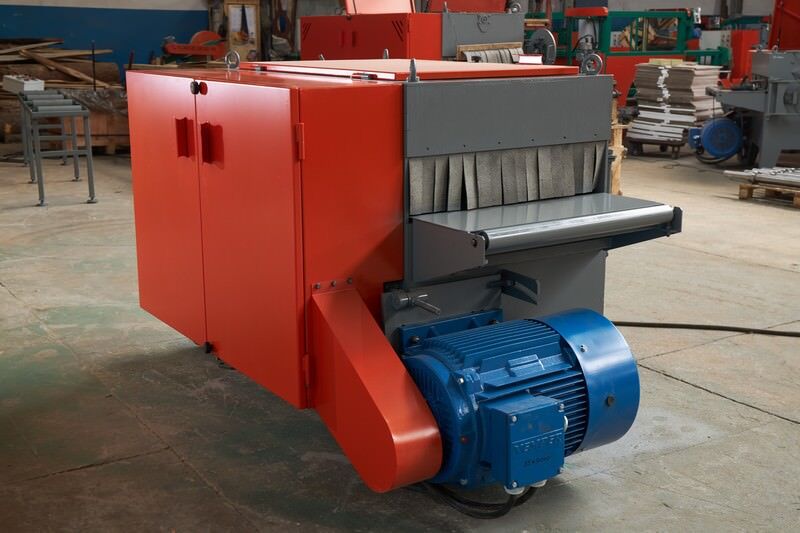

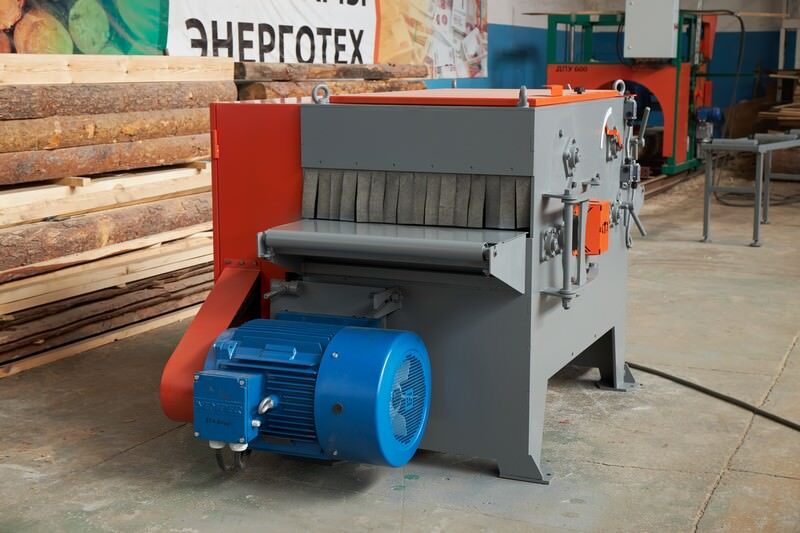

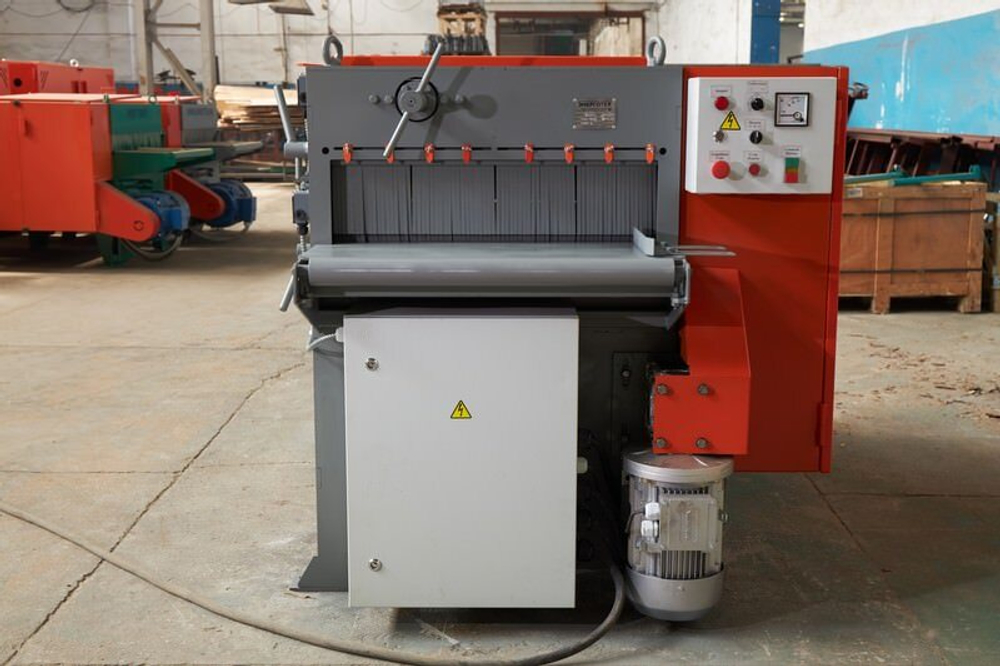

Станок представляет собой станину из листового метала на которой смонтирован приводной, пильный узел и привод подачи. Необходимое расстояние между дисковыми пилами устанавливается специальными распорными втулками (проставками). Станок имеет двухрядную когтевую завесу с верхними и нижними когтевыми шторками. Перемещение бревна осуществляется приводными рябухами, что обеспечивает высокую точность перемещения заготовки и прямолинейность хода. Скорость перемещения имеет плавную регулировку, через частотный преобразователь. Привод пильного вала осуществляется от электродвигателя 55 кВт (45 кВт по спец заказу) и частотой вращения 3000 об/мин через клиноременную передачу, что снижает вибрации передаваемые от работающего двигателя на пильный вал и увеличивает долговечность подшипниковых опор вала, способствует повышению качества обрабатываемых поверхностей. Посадочный диаметр дисковых пил - 75 мм (с двумя шпоночными пазами). Применение в станке 1-го пильного вала дает возможность распиливать брус толщиной до 160 мм пилами малого диаметра и небольшой толщины пропила, что увеличивает выход пиломатериала.
Схема пиления:
