НАЗНАЧЕНИЕ:
Продольное фрезерование заготовок из древесины, например, при производстве окон, дверей, погонажных изделий и др.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.
Схема обработки
|
|
|
| Продольное фрезерование | Фрезерование шипов и проушин | Криволинейное фрезерование по шаблону |
Отличительные особенности
- Подъем и опускание шпинделя осуществляется с помощью маховика
- Перемещение каретки по направляющей с поддерживающей опорой
- Эксгаустерные воронки в кожухе и станине для более эффективного удаления стружки
- Эксцентриковый зажим в комплекте
- Диаметр шпинделя 32 мм
Конструктивные особенности
|

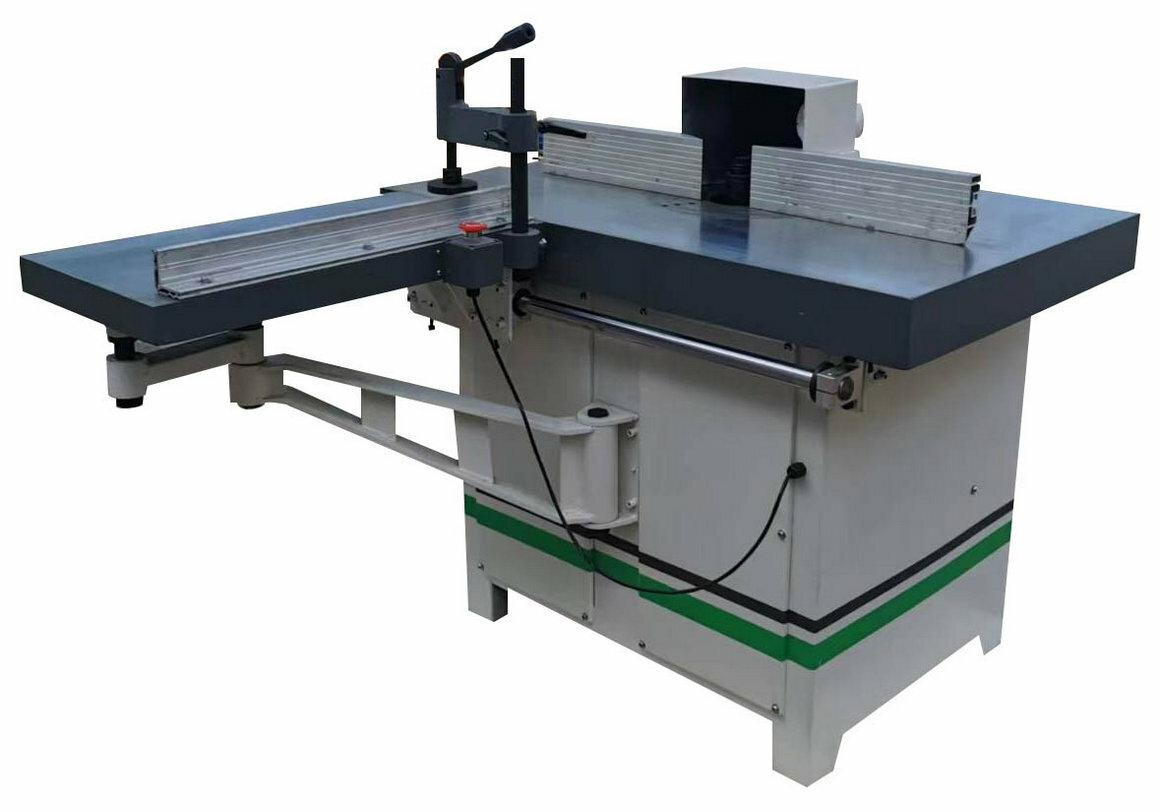

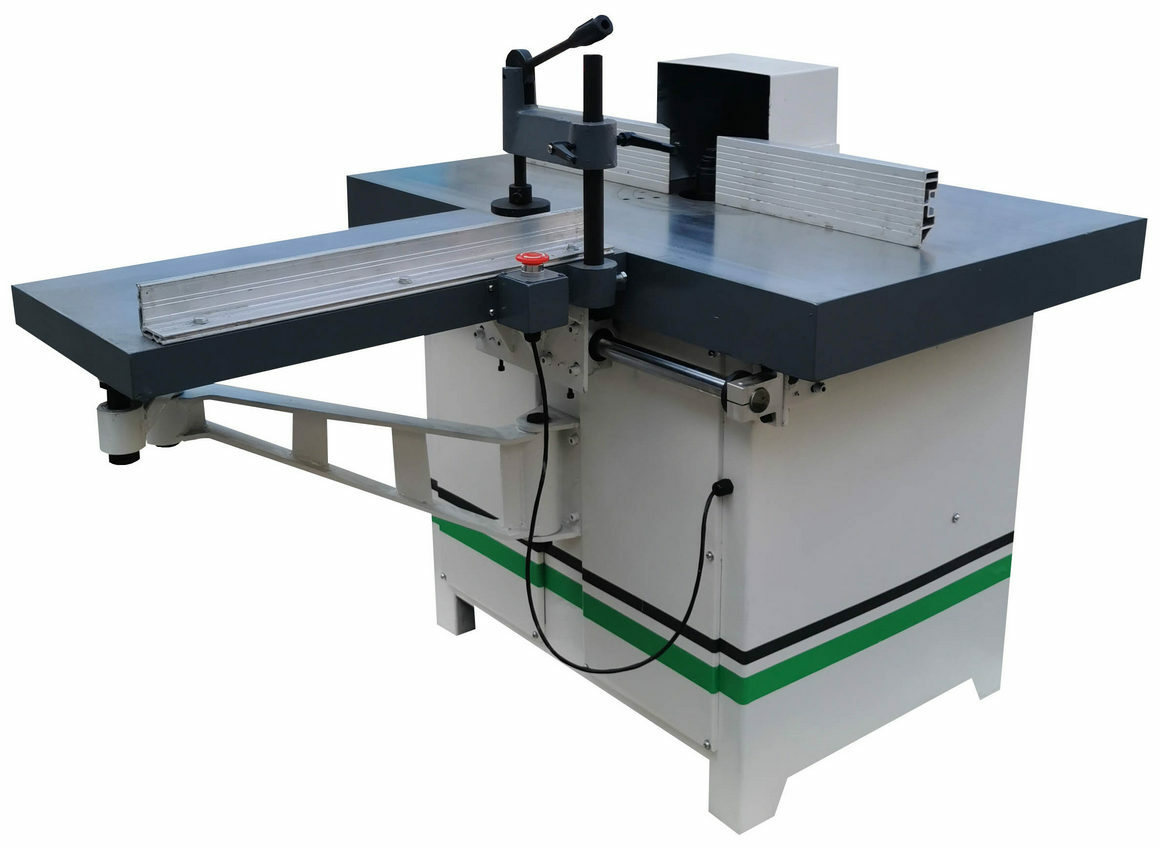

Шипорезная каретка
Зарезка шипов и проушин с помощью чугунной шипорезной каретки размером 650 х 350 мм. На каретке расположена кнопка аварийного выключения станка. Базирование заготовки по направляющей. |
|
Направляющая каретки
Перемещение шипорезной каретки на линейных подшипниках по массивной цилиндрической направляющей. Направляющая жестко закреплена в 2-х опорах. Подшипники изолированы от стружки и пыли в закрытом блоке. |
|

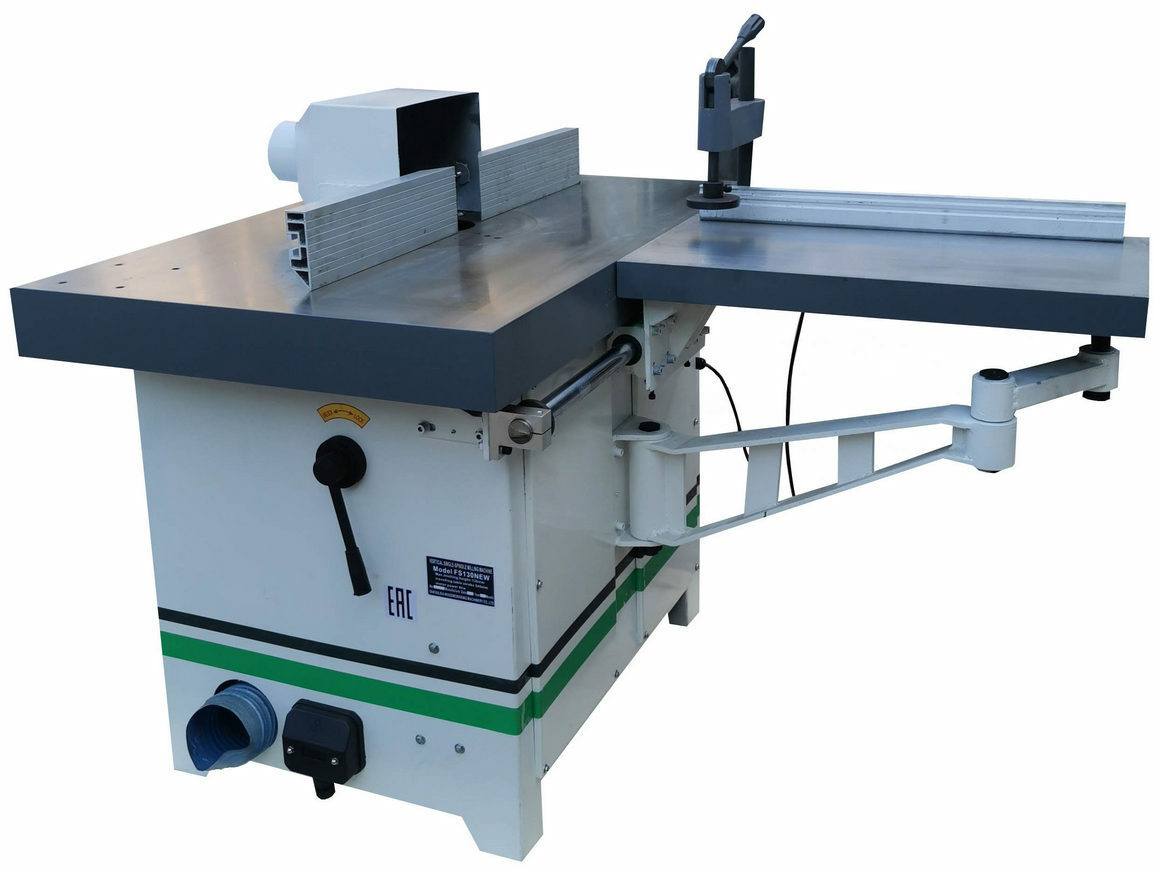

Поддерживающая опора
Обеспечивает жесткость каретки и исключает ее перекос. |
|
Подъем/опускание шпинделя Регулировка шпинделя по высоте осуществляется с помощью маховика. Панель управления На панели расположен переключатель вращения шпинделя – реверс, а также кнопки включения и выключения. |
|

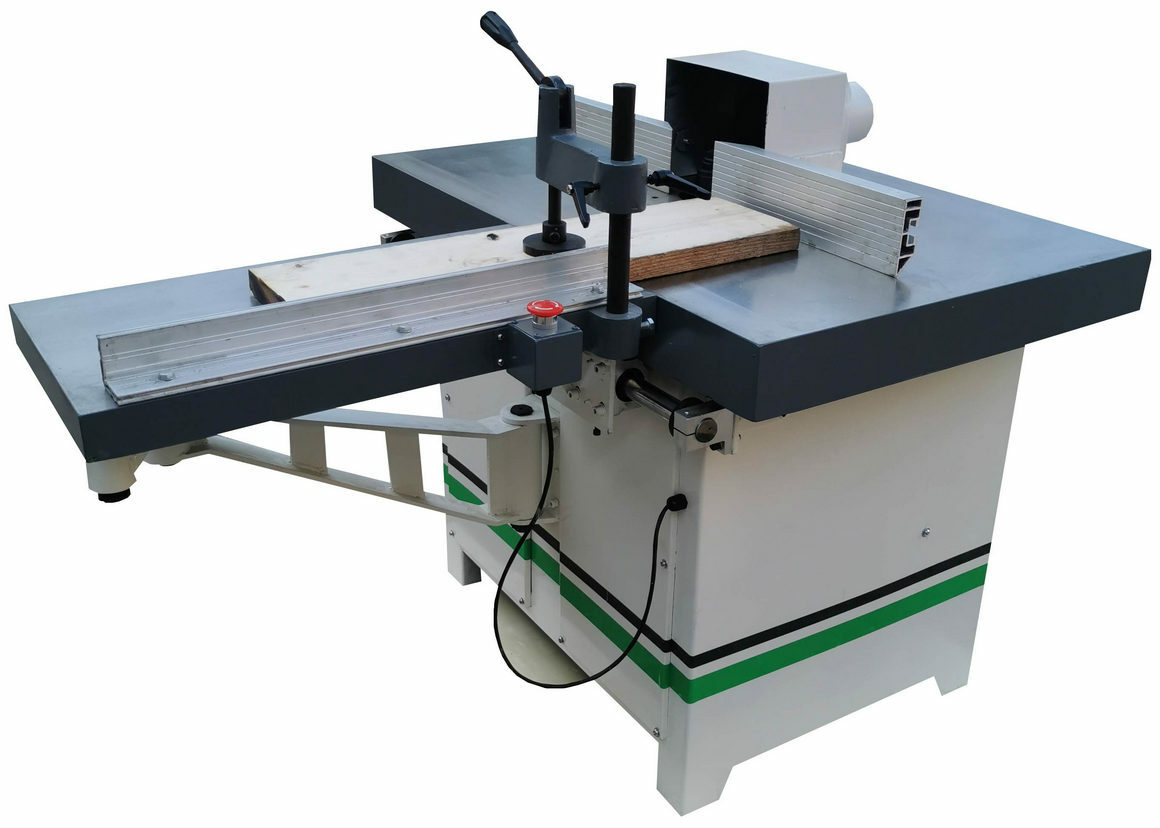

Эксцентриковый прижим
Входит в комплект поставки. Надежно фиксирует заготовку на каретке. |

|

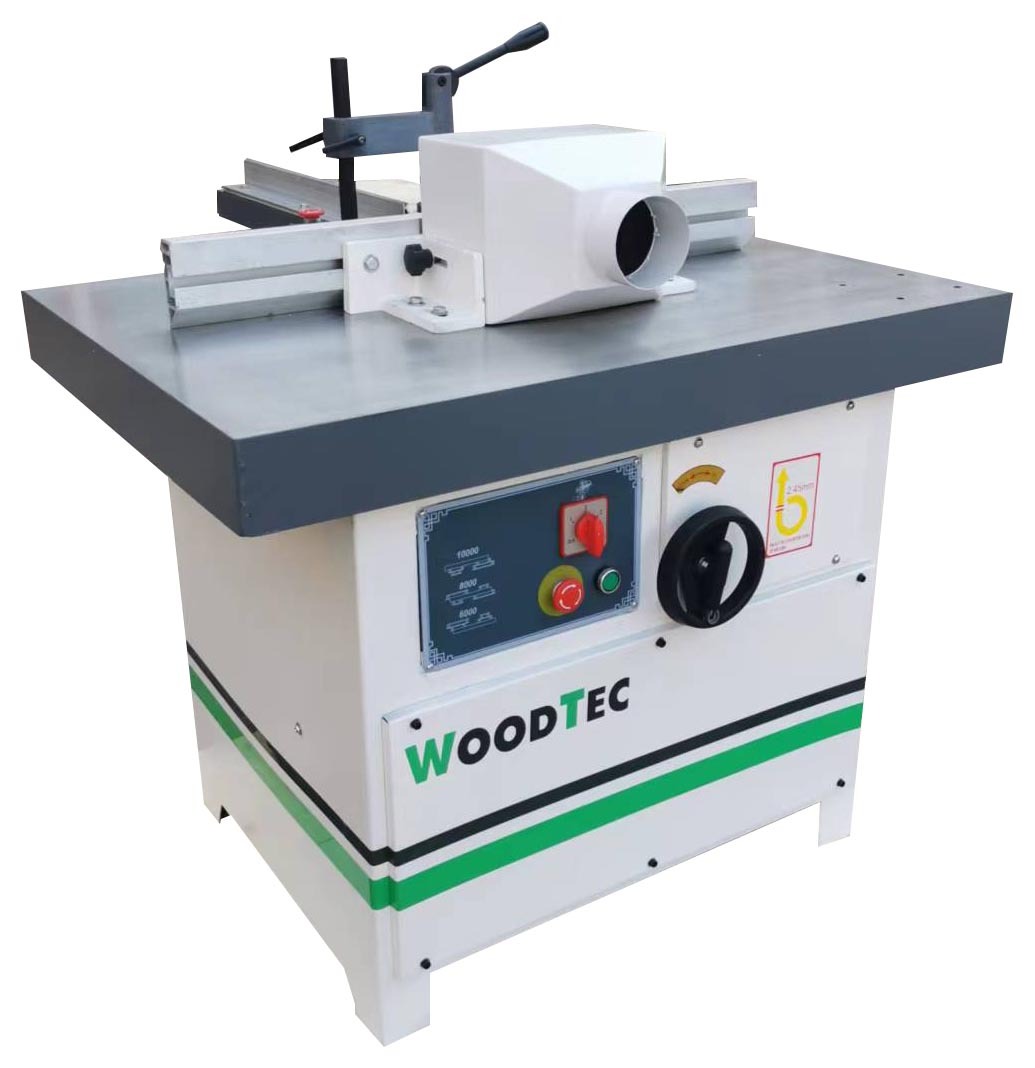

Защитный кожух
Кожух под фрезы ?230 мм. Направляющие линейки длиной 370 мм каждая. Для удаления стружки в кожухе предусмотрено аспирационное отверстие ?100 мм. |
|

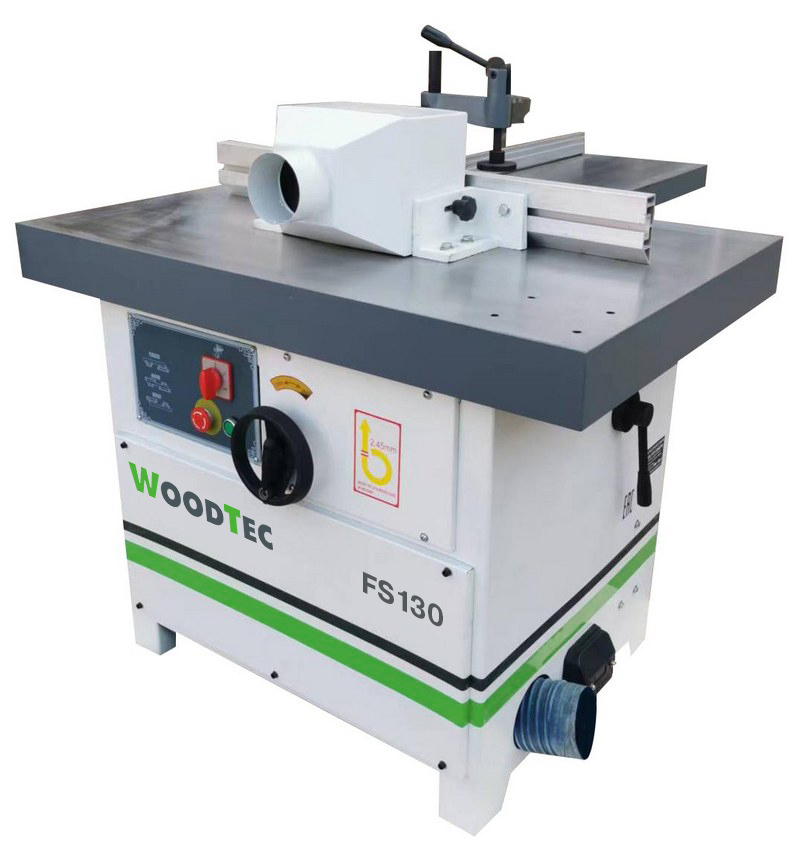

Аспирационный патрубок
2-й аспирационный патрубок ?100 мм расположен в станине станка для более эффективного удаления стружки из «стакана» шпинделя. |
|
Стопор шпинделя
Жесткая фиксация шпинделя на заданную высоту с помощью рукоятки. |
|
Автоподатчик (дополнительное оборудование) Увеличивает производительность станка. Повышает уровень безопасности оператора. |
|
Аспирационная установка (дополнительное оборудование) Обеспечивает отвод стружки из зоны резания. Как следствие повышает ресурс инструмента и качество обрабатываемой заготовки. |
