Станок для заточки плоских ножей WoodTec Sharp Knife 701A – купить за 212 399 ₽ | Промышленная компания НЕФЕДЬЕВ.ПРО
Каталог
Станок для заточки плоских ножей WoodTec Sharp Knife 701A. Можно купить в лизинг с платежом в месяц.
Наличие: В наличии Нет в наличии
Предзаказ

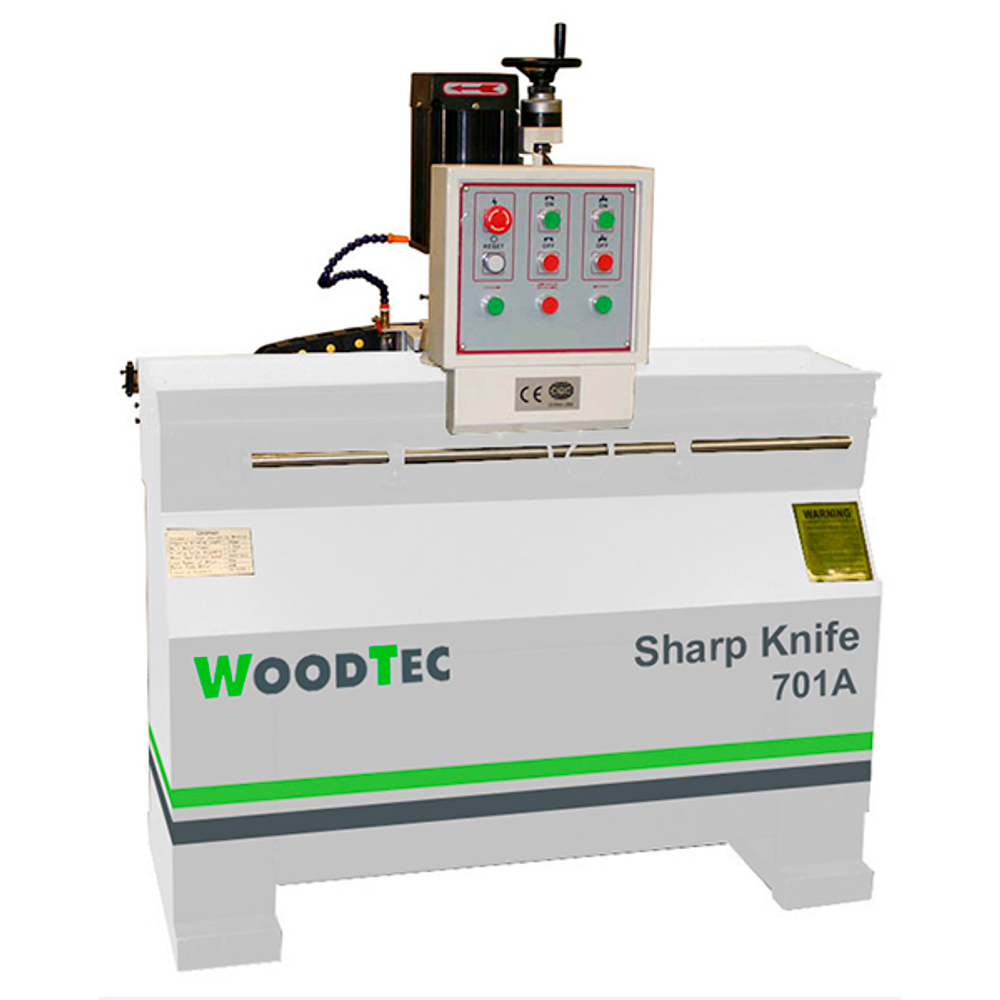

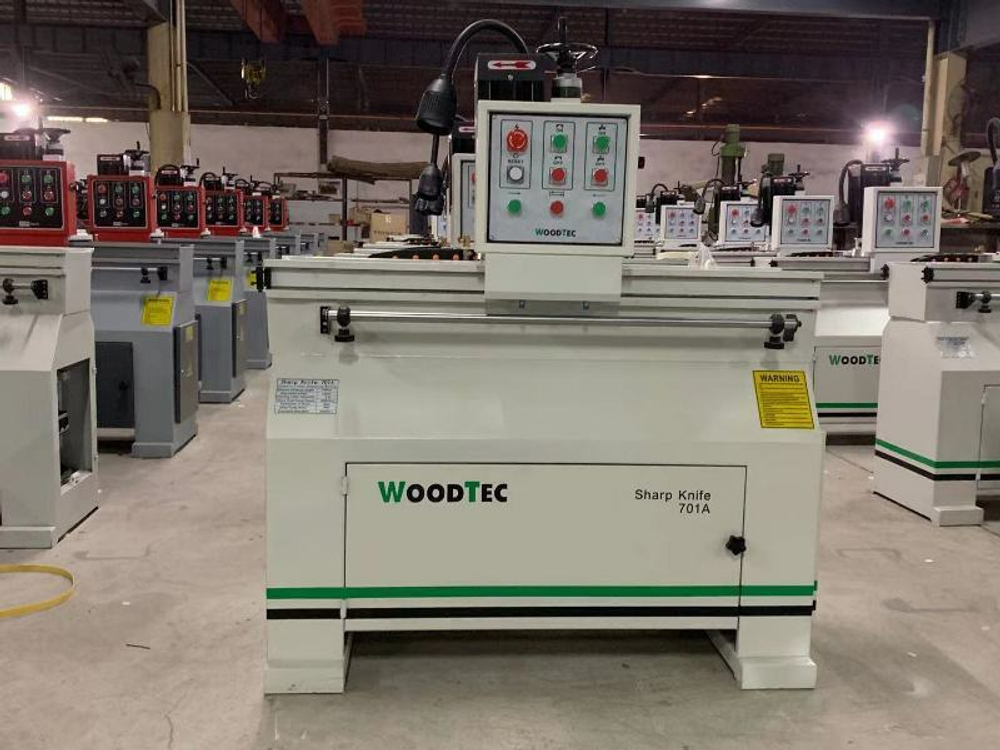

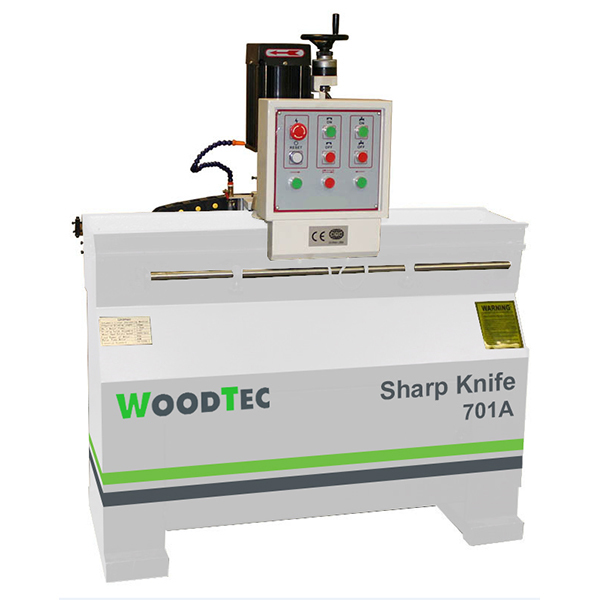

Станок для заточки плоских ножей WoodTec Sharp Knife 701A

ежемесячный платеж в лизинг
Описание
Характеристики
Отзывы
Описание

Назначение

Станок предназначен для заточки строгальных ножей по задней грани. Также станок затачивает дробильные, рубильные, гильотинные ножи и ножи для бумагорезательных машин.



Область применения

Станок рекомендуется для производств, которые используют ножи длиной от 60 до 700 мм:

  • деревообработка (столярные, домостроительные, лесопильные и мебельные производства)
  • брикетирование древесной стружки, изготовление пеллет
  • форматная резка бумаги (типографии и рекламные агентства и т.п.)
  • утилизация древесных и прочих отходов (пластмассы, стекла и т.п.)
  • сервисные центры по заточке дереворежущего инструмента.


Комплектация

Наименование Примечание
1 Sharp Knife 701A - станок для автоматической заточки плоских ножей

1.1 Основание станка (станина)
1.2 Механическая плита шириной 90 мм со шкалой, маховиков и фиксатором. Т-образный паз Регулировка угла 0 - 90°
1.3 Двигатель заточного круга 1,5 кВт
1.4 Защитный кожух для заточного круга
1.5 Осветительная лампа
1.6 Система подачи охлаждающей жидкости
1.7 Резервуар для СОЖ 15 л
1.8 Керамический (абразивный) шлифовальный круг чашечный Ø 150 х 32 мм
1.9 Ключ для смены шлифовального круга



2 Дополнительные приспособления - опции
2.1 Круг алмазный шлифовальный чашечный Ø 125 х 32 х 10 х 3 мм
2.2 Круг эльборовый шлифовальный чашечный Ø 125 х 32 х 10 х 3 мм
2.3 СОЖ "Ecocool Soluble 20" 20 л



3 Упаковка в стоимость станка не включена
3.1 Деревянный ящик


Конструктивные особенности

НАДЕЖНАЯ МАССИВНАЯ СТАНИНА

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

Виброустойчивость станка достигается за счет его жесткости и массы (250 кг)
КАРЕТКА С ЗАТОЧНЫМ УЗЛОМ ПЕРЕМЕЩАЕТСЯ В АВТОМАТИЧЕСКОМ РЕЖИМЕ

За счет электропривода и передачи шестерня-зубчатая рейка.

Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора.

ХОД ЗАТОЧНОГО УЗЛА РЕГУЛИРУЕТСЯ ПРИ ПОМОЩИ ФИКСАТОРОВ И ДАТЧИКОВ ДВИЖЕНИЯ

Это значительно экономит время заточки и увеличивает производительность станка.

Максимальный ход каретки 750 мм..

НАПРАВЛЯЮЩИЕ ИЗ ВЫСОКОПРОЧНОЙ СТАЛИ

Данный тип направляющих обеспечивает плавность перемещения каретки заточного узла, а благодаря применяемым линейным подшипникам гарантируется точность и минимальное отклонение от прямолинейности.

   СТУПЕНЧАТЫЕ УПОРЫ И ПРИЖИМЫ

Ступенчатые упоры позволяют устанавливать на плиту пакет ножей (1 – 4 шт.) длиной до 700 мм и толщиной до 15 мм и затачивать за одну установку без переналадки станка.

Конструкция плиты также предусматривает установку нескольких ножей по длине. Суммарная длина ножей не должна превышать длину плиты.
ВОЗМОЖНОСТЬ УСТАНОВИТЬ ШИРОКИЕ ДРОБИЛЬНЫЕ И РУБИЛЬНЫЙ НОЖИ

Максимальная ширина ножа 150 мм (при толщине ножа 12-15 мм), при этом затачиваемые ножи должны иметь симметричные отверстия, расположенные на уровне 55-60 мм от затачиваемой кромки.


УГОЛ НОЖЕЙ ПО ГРАДУИРОВАННОЙ ШКАЛЕ 0 - 90 ГРАДУСОВ

Поворот электромагнитной плиты осуществляется при помощи рукоятки – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка.


РЕГУЛИРОВКА ВЕЛИЧИНЫ ОПУСКАНИЯ ЗАТОЧНОГО КРУГА

Подъем и опускание заточного круга осуществляется по цифровой шкале при помощи маховика и передачи винт-гайка.

Минимальная величина съема 0,01 мм.

РЕГУЛИРОВКА СКОРОСТИ ДВИЖЕНИЯ КАРЕТКИ С ЗАТОЧНЫМ УЗЛОМ

Регулятор скорости движения каретки позволяет подбирать режим заточки ножей из различных материалов и с различной твердостью HRC.


ЭЛЕКТРОШКАФ В ВИДЕ ОТДЕЛЬНОГО БЛОКА

Удобный доступ к электрошкафу позволяет беспрепятственно и с минимальными затратами времени заменять его электрические компоненты (в случае выхода их из строя). Для обеспечения безопасности, электрошкаф оснащен закрывающейся на ключ дверью.

Данная система соответствует нормам безопасности CE.


РЕГУЛИРУЕМАЯ ЭЛЕКТРОЛАМПА

Позволяет подвести поток света непосредственно в зону заточки, что повышает качество заточенного инструмента.

АБРАЗИВНЫЙ КРУГ

Предназначен для заточки плоских строгальных ножей из инструментальной и быстрорежущей стали.

Количество кругов указывается при заказе.


ПОДАЧА СОЖ

В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.


БАК ДЛЯ СОЖ ИЗ ИЗНОСОСТОЙКОЙ СТАЛИ

Ёмкость бака около 15 л.



Дополнительная комплектация


АЛМАЗНЫЕ И ЭЛЬБОРОВЫЕ КРУГИ ДЛЯ ЗАТОЧКИ ДРОБИЛЬНЫХ И СТРОГАЛЬНЫХ НОЖЕЙ

Алмазные и эльборовые круги применяются для заточки и доводки ножей с твердосплавными напайками и из быстрорежущей стали по предней и задней граням.

Количество и тип кругов указываются при заказе.


КОНЦЕНТРАТ СОЖ В КАНИСТРАХ ЁМКОСТЬЮ 20 Л

При смешивании с водой образует эмульсию – смазывающую охлаждающую жидкость (СОЖ). Обладает одновременным смазывающим и охлаждающим эффектом, что защищает затачиваемый инструмент и заточной узел от перегревания и коррозии и как следствие обеспечивает качество заточки.





Характеристики
Бренд
WoodTec
Длина, мм
680
Ширина, мм
1130
Высота, мм
1250
Вес, кг
250
Мощность, кВт
1,5
Напряжение питающей сети, В
380
Длина строгальных ножей, мм
60 - 700
Ширина строгальных ножей (при заточке по 2 - 4 ножа) , мм
15 - 45
Толщина строгальных ножей, мм
3 - 15
Угол заточки ножей (одновременно 4 ножа), °
39
Угол поворота заточного стола (плиты), °
0 - 90
Размеры шлифовального круга, мм
125 х 32 х 50
Частота вращения шлифовального круга, об/мин
2840
