Технические характеристики:
| Длина разводимых ленточных пил | 1500/5200 (мин/макс), мм |
| Ширина разводимых ленточных пил | 8/60 (мин/макс), мм |
| Шаг зуба | до 30 мм |
| Высота зуба | до 10 мм |
| Толщина ленточных пил, мм | 0,8 - 1,3 мм |
| Привод | ручной |
| Габаритные размеры (без штанг) | |
| Длина | 560 мм |
| Ширина | 370 мм |
| Высота | 260 мм |
| Масса | 15 кг |

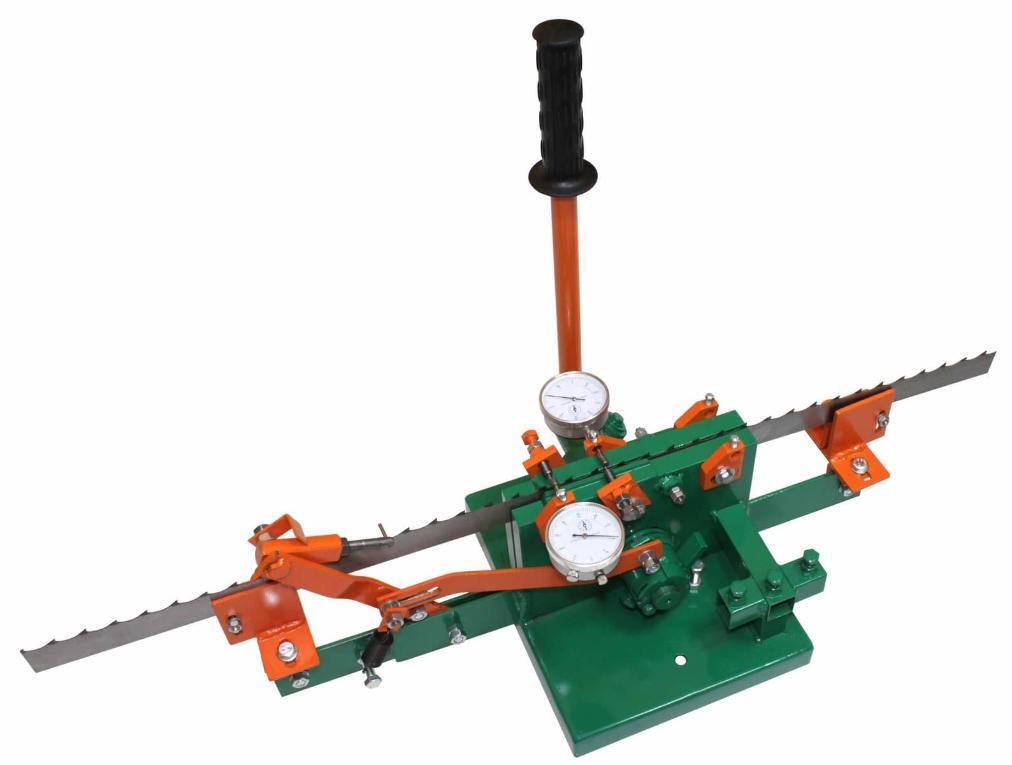

Двухстороннее разводное устройство Алтай-3 РПЛ 081 предназначено для одновременной двухсторонней разводки зубьев ленточных пил шириной до 60 мм, используемых на горизонтальных и вертикальных ленточных пилорамах и ленточно-делительных станках. Разводка зубьев ленточных пил осуществляется по повторяющейся схеме: разводка зуба влево, прямо (без разводки) и затем разводка зуба вправо. Зубья, разведённые влево и вправо служат для распиловки древесины, а прямой зуб без разводки служит для удаления опилок. В данном виде устройства предусмотрена одновременная разводка зубьев в обе стороны (влево и вправо) одним нажатием на рычаг. При этом центровой зуб, как и положено, остаётся прямым и не разведённым. Величина развода составляет около 0,5 толщины пилы с отклонением от размера на 0,02 - 0,03 мм. Причём для мягкой древесины величина развода больше, чем для твёрдой. Рекомендуется проверять величину разводки новых пил, а так же заточных, т.к. после заточки величина разводки уменьшается.
Отличительные особенности:

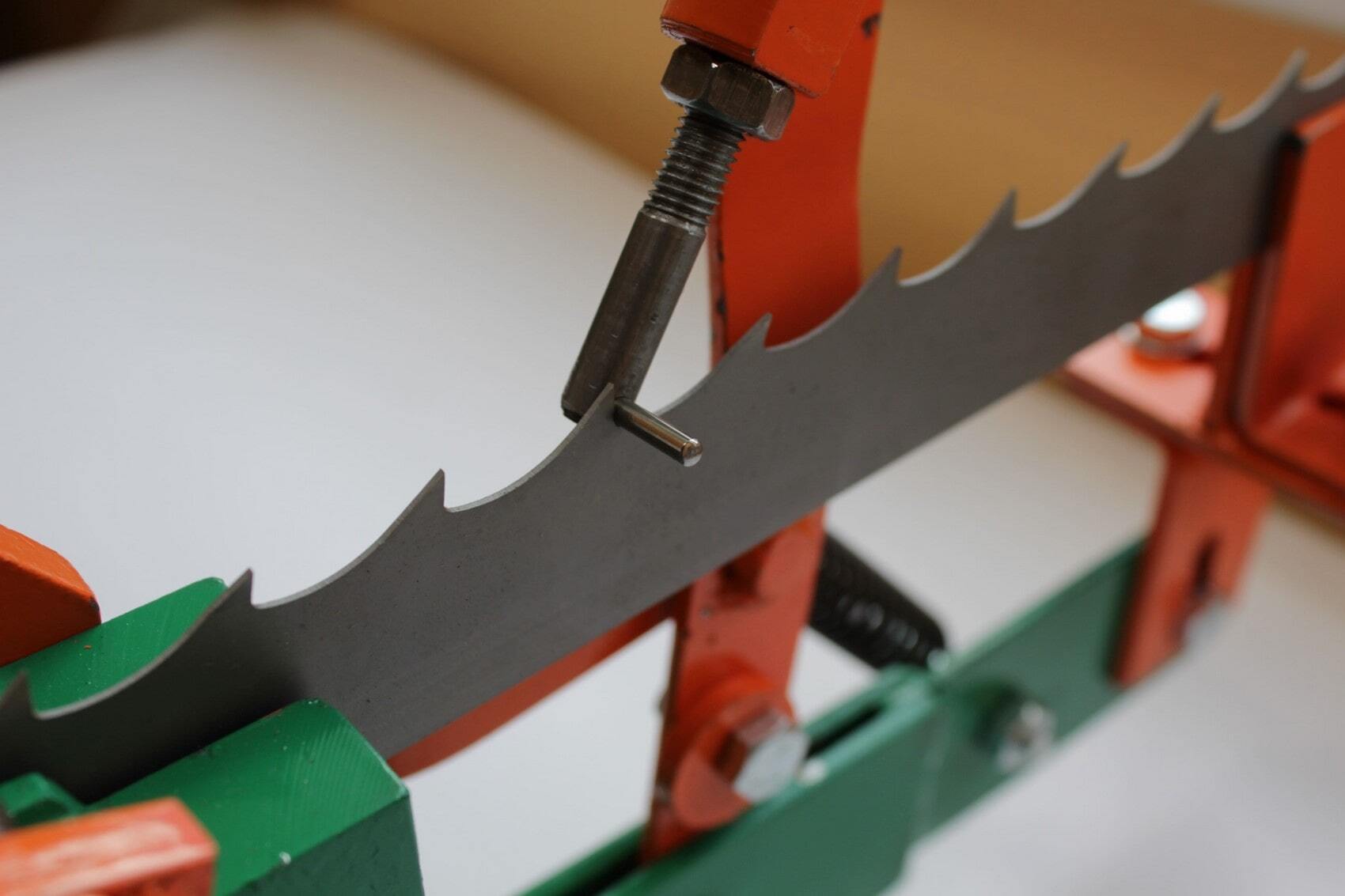

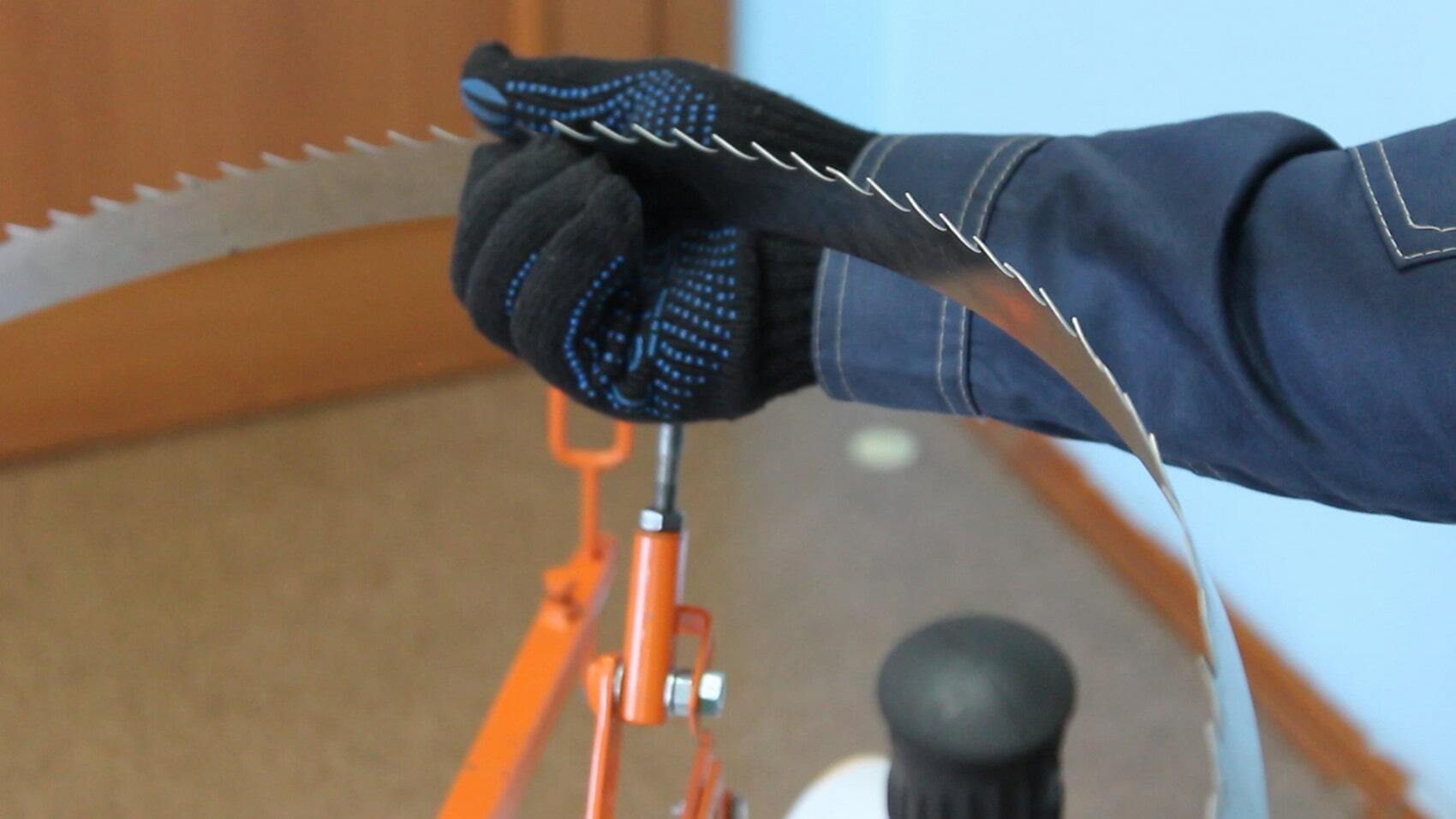

Ручная подача ленточной пилы в зону разводки при помощи специального толкателя;
Разводка зубьев одновременно в обе стороны;

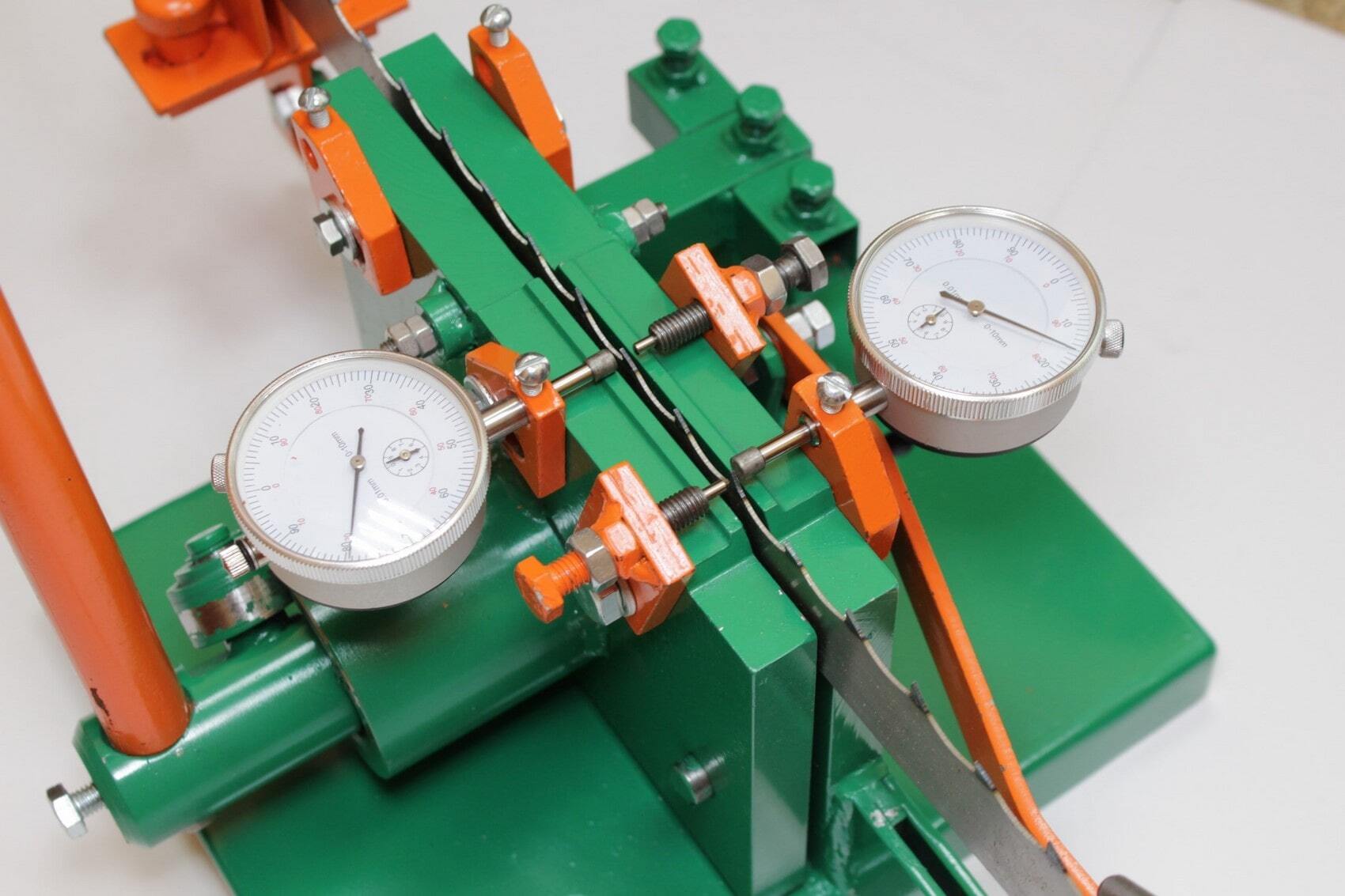

Проверка разводки по специальному индикатору часового типа;
Возможность разводки ленточных пил любых марок, таких как Hakensson, Wood-Mizer, Uddeholm, Simonds, Pilana, Sandvik и др.;
Возможность разводки ленточных пил с любым шагом зуба;
Простота и надёжность конструкции;
Преимущества:
Автоматическая подача пилы на следующий зуб при обратном ходе рычага. Меньше движений-выше скорость!
Разводка зубьев одновременно в обе стороны.
В комплекте 2 индикаторные головки, для точной настройки и контроля отклонения зуба до 1 микрона.
