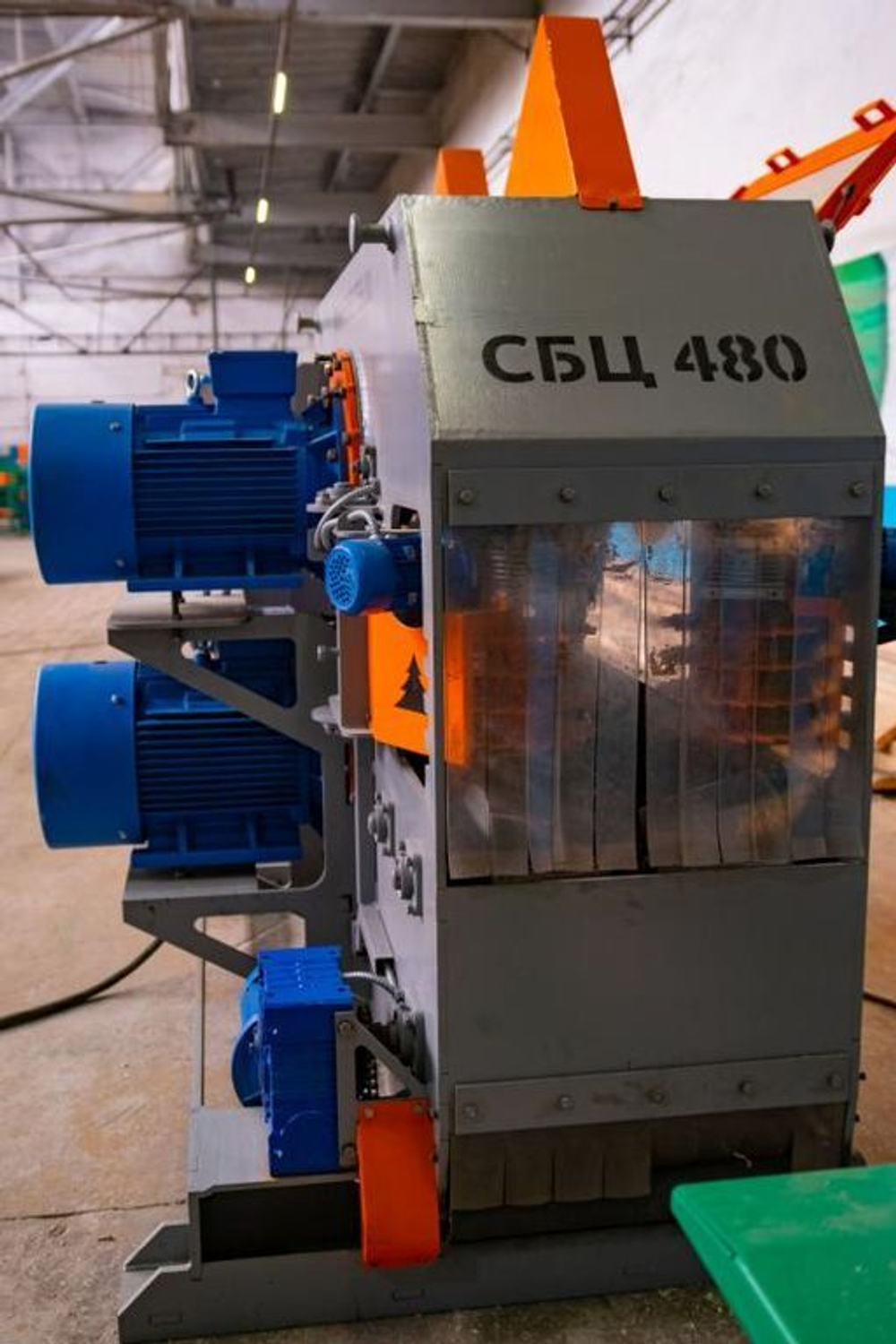

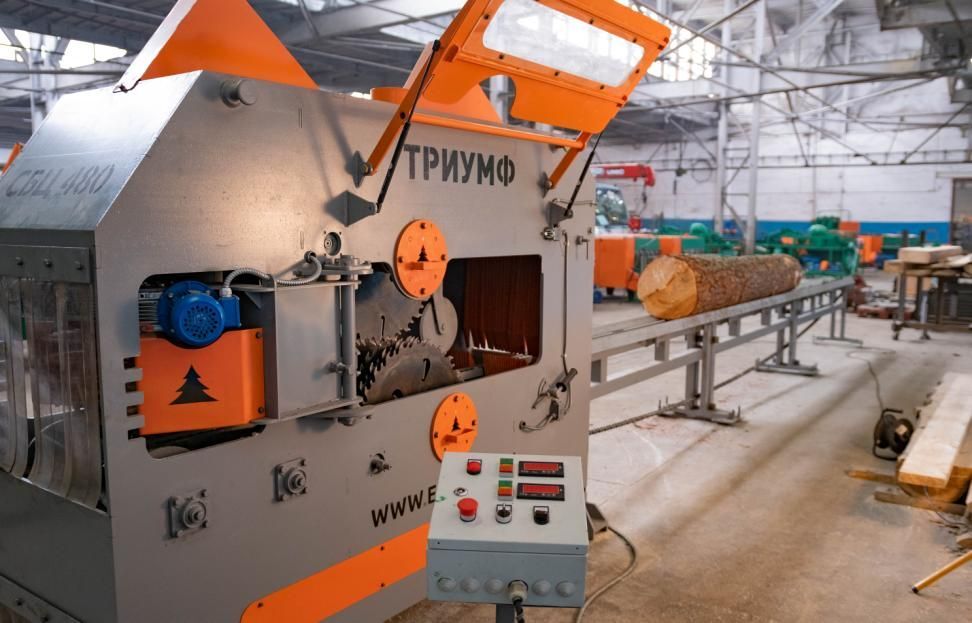

Промышленный брусовальный станок Триумф 16П480/ Двухвальный бревнопильный станок «Триумф-СБЦ480» предназначен для распиловки бревен диаметром до 450 мм для получения лафета и бруса. Размер между пилами устанавливается при помощи проставок. Бревно устанавливается по центру стола и при помощи цепной передачи передвигается в зону пиления. Для регулировки скорости подачи станок оснащен частотным преобразователем позволяющим изменять скорость от 0 до 22 м/мин. В электрошкафу предусмотрен термостат для поддержания рабочей температуры. На станке предусмотрен выносной пульт управления в базовой комплектации.
На станке «Триумф-СБЦ480» устанавливается до 8 пил на каждый вал двигателя. Общее количество пил до 16 штук.
Преимущества брусовального станка СБЦ--480:
- Высокая производительность, использование в качестве головного станка в линии с многопилом.
- Комплектация внутренним ленточным транспортером для удаления опилок за пределы станка.

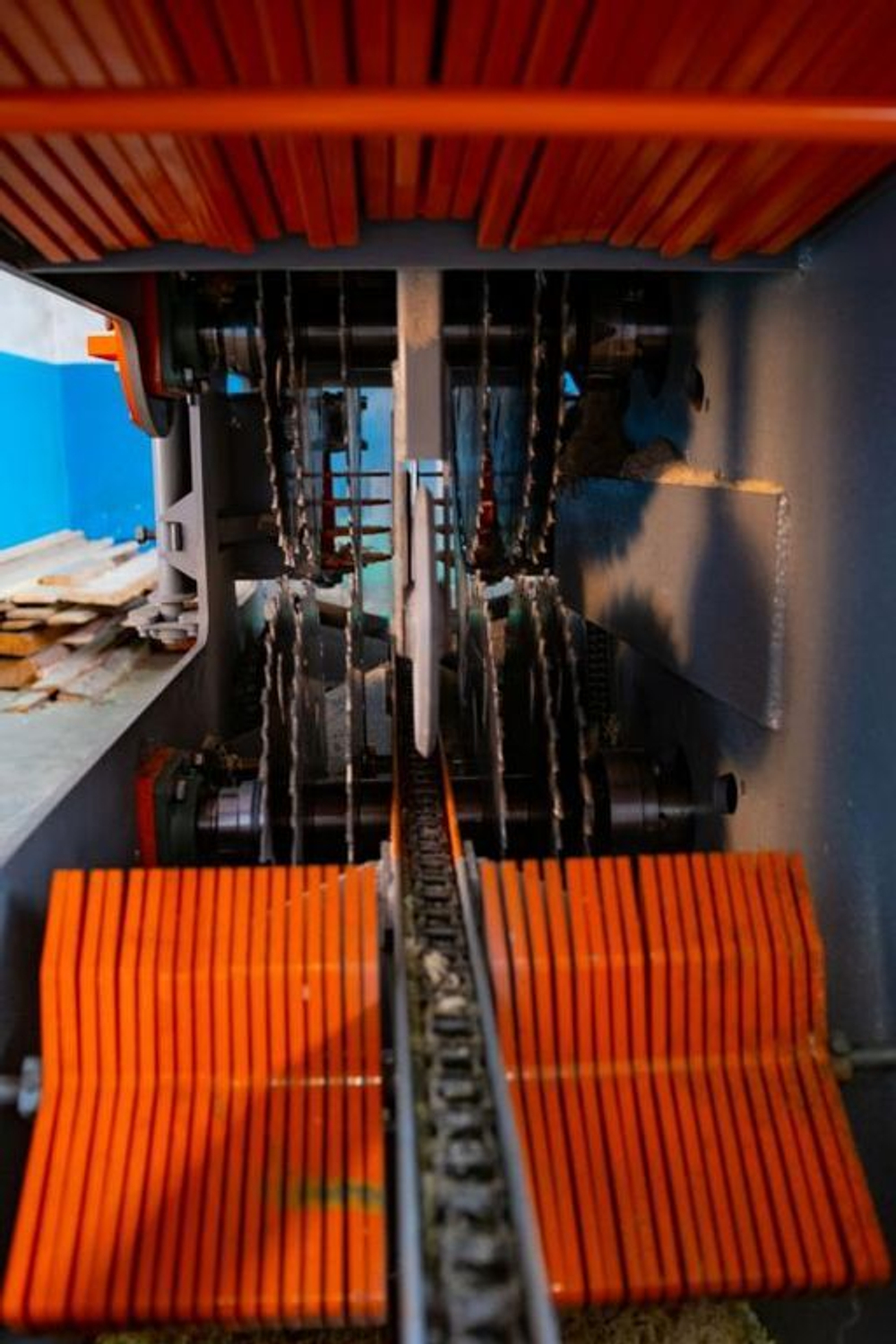

- Шпиндельный узел пил имеет прямой привод от двигателя, что позволяет передавать мощность без потерь, в отличие от станков с ременной передачей
- Плавная регулировка скорости, обогрев электроники.
Технические характеристики брусовала Триумф-СБЦ 480:
|
Наименование параметра, единица измерения/ Модель станка |
Триумф-СБЦ480 |
|
Максимальный диаметр обрабатываемого бревна, мм |
450 |
|
Максимальная длина обрабатываемого бревна, м |
6 |
|
Количество пильных валов, шт |
2 |
|
Диаметр устанавливаемых пил, мм |
630 |
|
Диаметр пильного вала, мм |
75 |
|
Максимальное количество пил на пильном валу, шт |
8 |
|
Частота вращения пильного вала, об/мин |
1500 |
|
Мощность электродвигателя обрабатываемого шпинделя (ниж./верх.), кВт |
37,45,55* |
|
Мощность электродвигателя узла подачи (продольного перемещения заготовки), кВт |
4 |
|
Скорость пиления (расчетная), м/мин |
до 22 |
|
Суммарная потребляемая мощность станка, кВт |
115 |
|
Напряжение эл. сети, В |
380 |
|
Габаритные размеры: длина*ширина*высота, мм |
13000*1650*2200 |
|
Масса станка, кг |
4500 |
|
Количество получаемого готового пиломатериала (расчетная 8 часов смена), м3/час |
|
|
Максимальное количество пил 16 (по 8 на вал) шт. |
16 |
|
Количество пильных двигателей |
2 |
|
Мощность двигателя нижнего вала |
55 |
|
Мощность двигателя верхнего вала |
45 |
|
Минимальная высота получаемого лафета 100 мм. |
100 |
|
Максимальная высота получаемого лафета 400 мм. |
400 |
* возможны модификации станков с двигателями 45 +37 , либо 55+45 кВт
В комплект поставки входят:
-Станок
-Стол приводной подающий.
-Выносной пульт управления.
-Инструкция по эксплуатации.
Дисковые пилы поставляются отдельно.
