НАЗНАЧЕНИЕ:

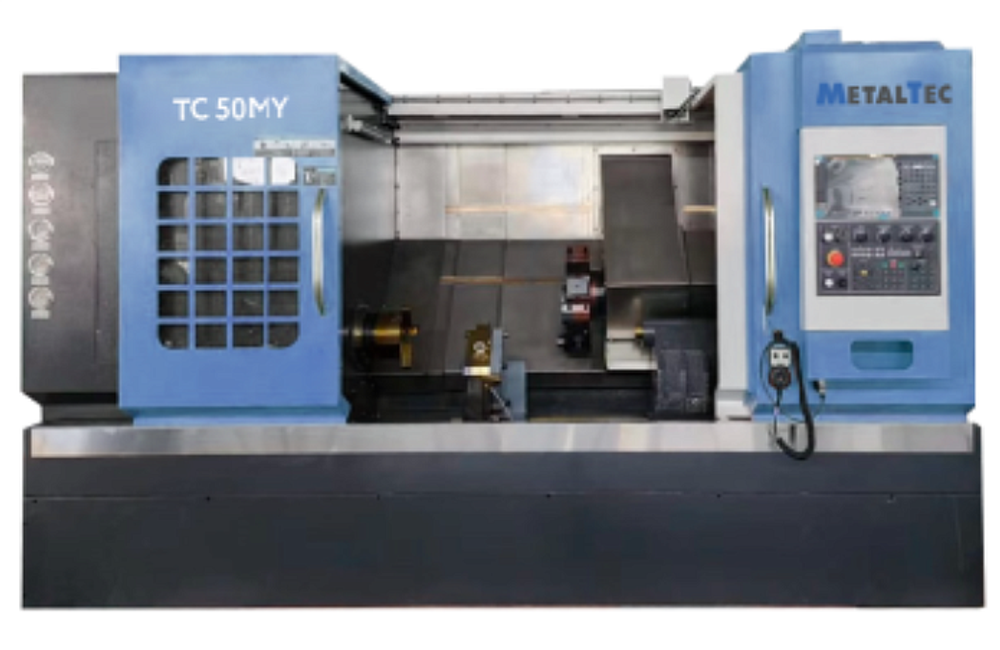

Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;
Серия станков MetalTec NEXUS обладают высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
СХЕМА ОБРАБОТКИ:
 |
 |
 |
 |
| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
Конструктивные особенности
 |
КАБИНЕТНОЕ ОГРАЖДЕНИЕ Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса. |
 |
ГИДРАВЛИЧЕСКИЙ ПАТРОН 200 ММ Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм |
 |
12-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Максимальное количество устанавливаемых инструментов составляет – 12 ед., что делает данную револьверную систему более функциональной в сравнении с 6-ти, 8-ти позиционной.
Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25х25 мм |
 |
ПРИВОДНАЯ СИСТЕМА FANUC Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.
Благодаря множеству технических инноваций приводная система FANUC задает новые стандарты в классе приводов станков. |
 |
НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. В стандартной комплектации станок оборудован виброопорами. |
 |
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ - HIWIN (Тайвань) Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода.
Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой. |
 |
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.
Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования. |
 |
ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия).
Контакторы – Sсhneider (Франция). |
 |
ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
 |
ДЕТАЛЕУЛОВИТЕЛЬ |
 |
ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА RENISHAW Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах: • вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации. • автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации.
Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки. |
