Назначение

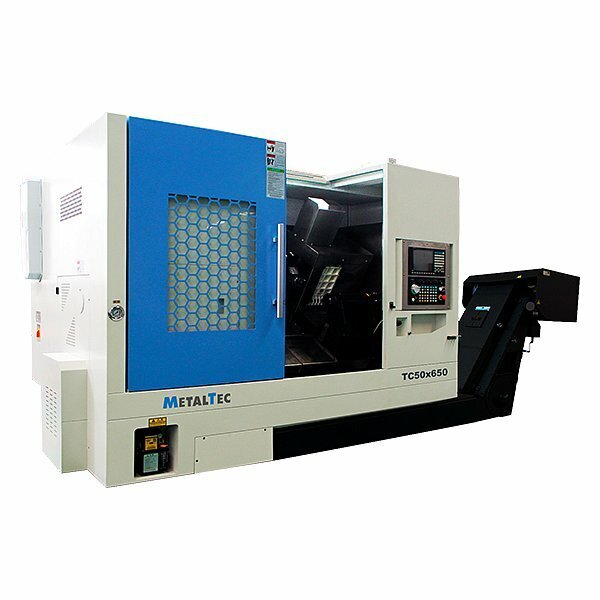

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 50х650 предназначен для обработки металлических изделий в различных отраслях промышленности, включая машиностроение, автомобильную промышленность, медицинскую технику и энергетику, обеспечивая высокую точность и качество поверхности обработанных изделий.
Высокие технические характеристики и надежность станка обеспечиваются благодаря использованию компонентов и узлов от ведущих мировых производителей. Это позволяет осуществлять обработку деталей с высокой точностью и стабильностью качества.
Область применения
Благодаря монолитной чугунной станине, станок обладает достаточной жесткостью и высокой точностью, необходимыми для эффективного производства серийных изделий.
Его высокая надежность и точность, в сочетании с компактным дизайном, делают его неотъемлемым компонентом на любом производственном предприятии, где требуется автоматизированное точение металлических и пластиковых деталей.
Особенности:
- Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость;
- Направляющие качения (Тайвань);
- Гидравлическая задняя бабка;
- Полное кабинетное ограждение;
- Проходное отверстие шпинделя 50 мм;
- Станина имеет индукционную закалку с твердостью > HRC55
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев.
Преимущества:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия;
- Эргономичный дизайн и удобное расположение основных модулей станка;
- Станок компактный, занимает мало пространства на производстве;
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
- Чугунная станина сводит на нет рабочие вибрации;
- Мощный двигатель для стабильной и высокопроизводительной работы;
- Система установки и смены инструмента для решения технических задач любой сложности;
- Подача смазочно-охлаждающей жидкости в зону резки;
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка;
- Кабинетная защита;
- Шкаф с электрокомпонентами, степень защиты IP54.
Конструктивные особенности
 |
КАБИНЕТНОЕ ОГРАЖДЕНИЕ Оборудование отличается не только высоким качеством лакокрасочного покрытия, но и эргономичным дизайном, придающим ему современный вид. Кабинетное ограждение предназначено для защиты оператора станка от возможных травм, таких как контакт с подвижными элементами, отлетающая стружка, СОЖ и масло. Установленный на станке концевой датчик предотвращает случайное включение станка при открытой двери, что существенно повышает уровень безопасности в процессе производства.
|
 |

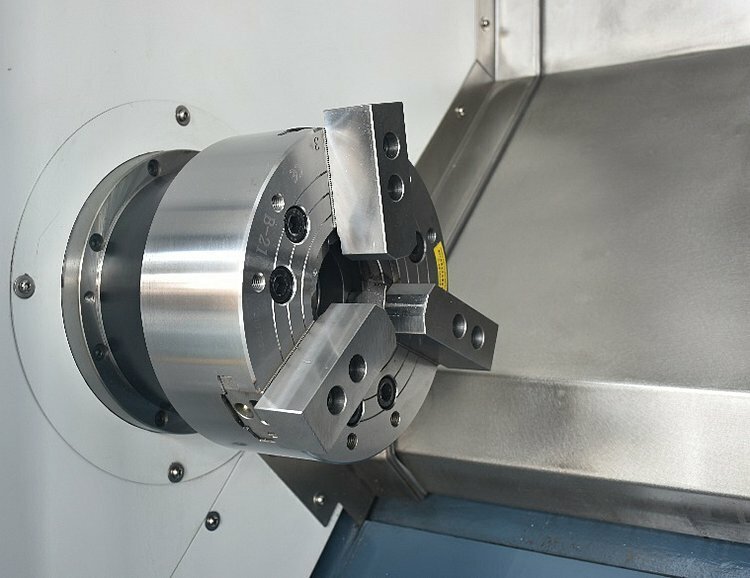

ГИДРАВЛИЧЕСКИЙ ПАТРОН 200 ММ Предназначен для быстрого зажима прутков и заготовок различных сечений, включая цилиндрические, четырехгранные, шестигранные и другие. Точное центрирование достигается благодаря упруго деформируемым зажимным элементам (кулачкам), которые перемещаются одновременно. Механизм обеспечивает самоцентрирование прутка или детали в патроне, не допуская погрешности точности центрирования более 0.05 - 0.08 мм. |
 |

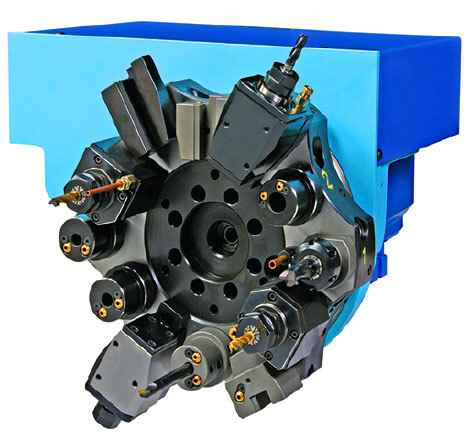

12-ТИ ПОЗИЦИОННАЯ ПРИВОДНАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Максимальное количество устанавливаемых инструментов составляет – 12 единиц, что делает данную револьверную систему более функциональной в сравнении с 6-ти и 8-ми позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25 х 25 мм. |
 |

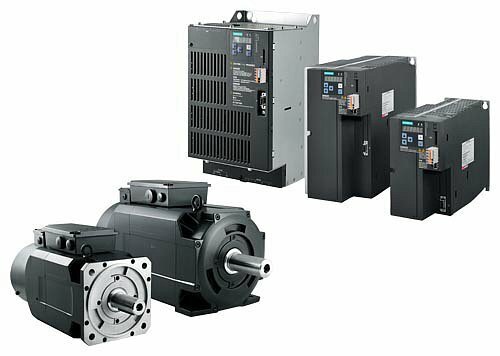

ПРИВОДНАЯ СИСТЕМА SIEMENS Благодаря множеству технических инноваций приводная система SIEMENS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. |
 |
НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. В стандартной комплектации станок оборудован виброопорами. |
 |
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN (ТАЙВАНЬ) Рельсы и каретки не требуют специального технического обслуживания при нормальных условиях эксплуатации, благодаря автоматической системе подачи смазки, которая обеспечивает долговечность и сохраняет высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является ключевым компонентом токарного центра с ЧПУ, обеспечивая движение рабочего модуля станка — суппорта с установленной револьверной головой. |
 |
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ Направляющие качения и шарико-винтовые передачи защищены стальными телескопическими кожухами по осям X и Z, что исключает попадание стружки и СОЖ на подвижные элементы. Эта функция предотвращает механическое воздействие на направляющие, что продлевает их срок службы и сохраняет заводские параметры точности и позиционирования. |
 |
ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Контакторы - Sсhneider (Франция). |
Опции
 |
ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
 |
ДЕТАЛЕУЛОВИТЕЛЬ |
 |
ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА RENISHAW Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах:
Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки. |
 |
ПОДАЧА СОЖ НАСОСОМ 370W (1 м³/ч) Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высоким давлением (до 20 бар). Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономит на инструменте и времени его замены. |
