MetalTec TOPMILL 850F 4-х осевой вертикальный обрабатывающий центр с ЧПУ. Можно купить в лизинг с платежом в месяц.
Наличие: В наличии Нет в наличии
Предзаказ

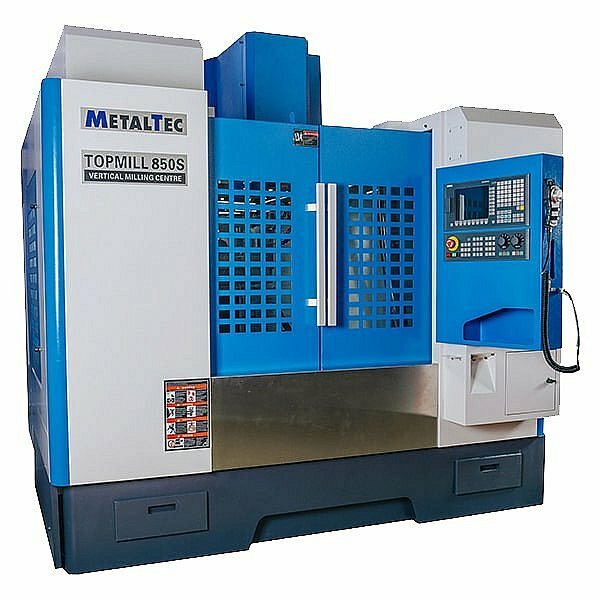

MetalTec TOPMILL 850F 4-х осевой вертикальный обрабатывающий центр с ЧПУ

ежемесячный платеж в лизинг
Описание
Характеристики
Отзывы
Описание

НАЗНАЧЕНИЕ:

Вертикальные многоцелевые обрабатывающие центры TOPMILL 850F предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.



КОМПЛЕКТАЦИЯ:

Наименование Спецификация Информация
1 Шпиндель BT40 POSA VOLIS (Тайвань)
2 Магазин автосмены инструмента BT40 - 24T OKADA (Тайвань)
3 ШВП по оси Х / Y / Z P4 HIWIN (Тайвань)
4 Подшипник винтовой
NSK / FAG (Япония)
5 Насос-кулант
Китай
6 Автоматическая система смазки
Китай
7 Пневмосистема
AirTac (Тайвань)
8 Линейные направляющие
квадратного сечения по осям Х / Y /Z
45 мм HIWIN (Тайвань)
9 Поворотный стол (4 ось)
с задней бабкой
250 мм TJR (Тайвань)

Конструктивные особенности

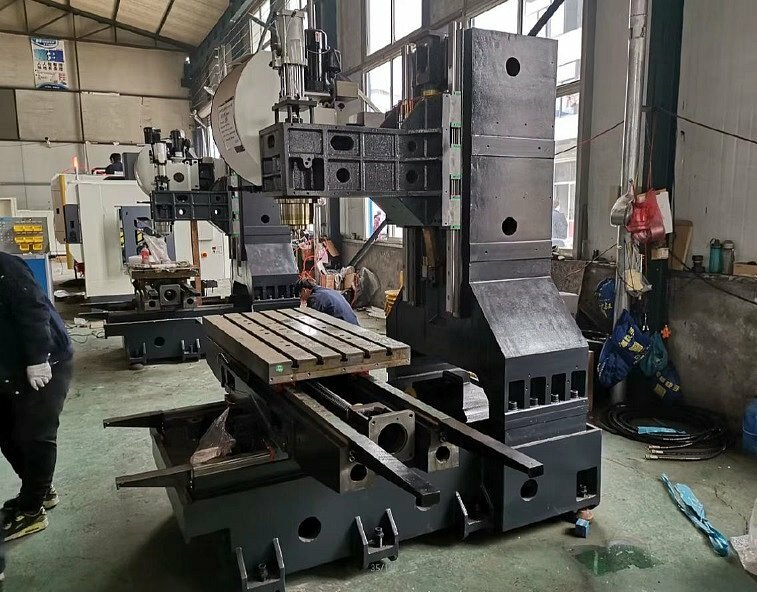

ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА

Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.

Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

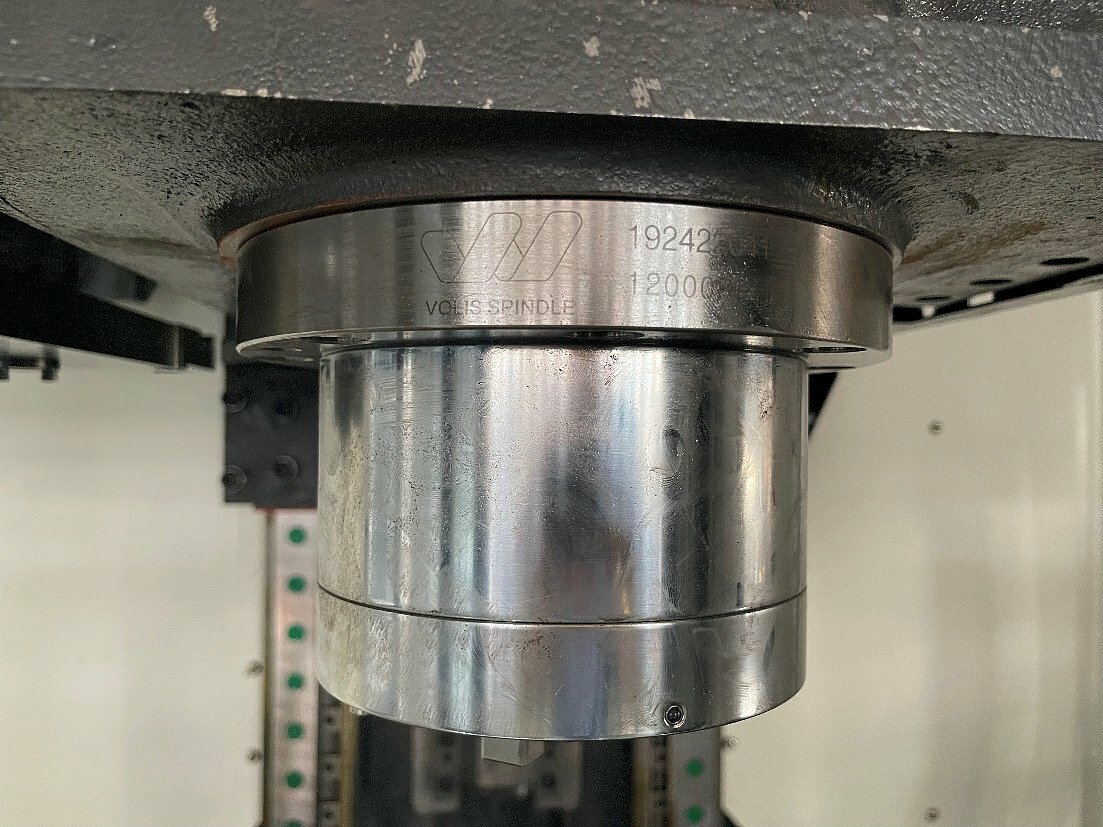

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ)

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F, укомплектован высокоточным электрошпинеделем ведущего мирового производителя.

Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.

Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

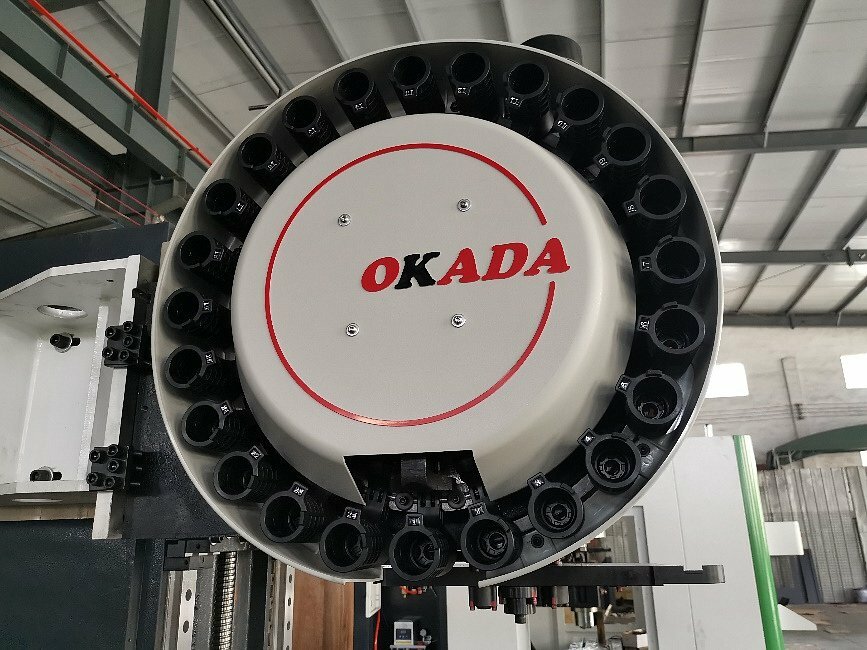

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ (ТАЙВАНЬ)

Смена инструмента происходит автоматически, по заданной оператором программе очередности.

Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

СИСТЕМА УПРАВЛЕНИЯ FANUC 0i MF PLUS

Благодаря единому подходу FANUC к управлению, системы ЧПУ FANUC просты в эксплуатации и программировании, а также не требуют длительного обучения.

Кроме того, совместимость с более поздними версиями означает, что существующие программы можно использовать повторно, что в свою очередь снижает совокупную стоимость владения.

ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ FANUC

Приводные системы FANUC отличаются высокой совместимостью, обеспечивая максимальную производительность оборудования.

FANUC предлагает широкий ассортимент приводных систем с серводвигателями и двигателями вращения шпинделя любого размера, объединенных в высокопроизводительные комплектные узлы.

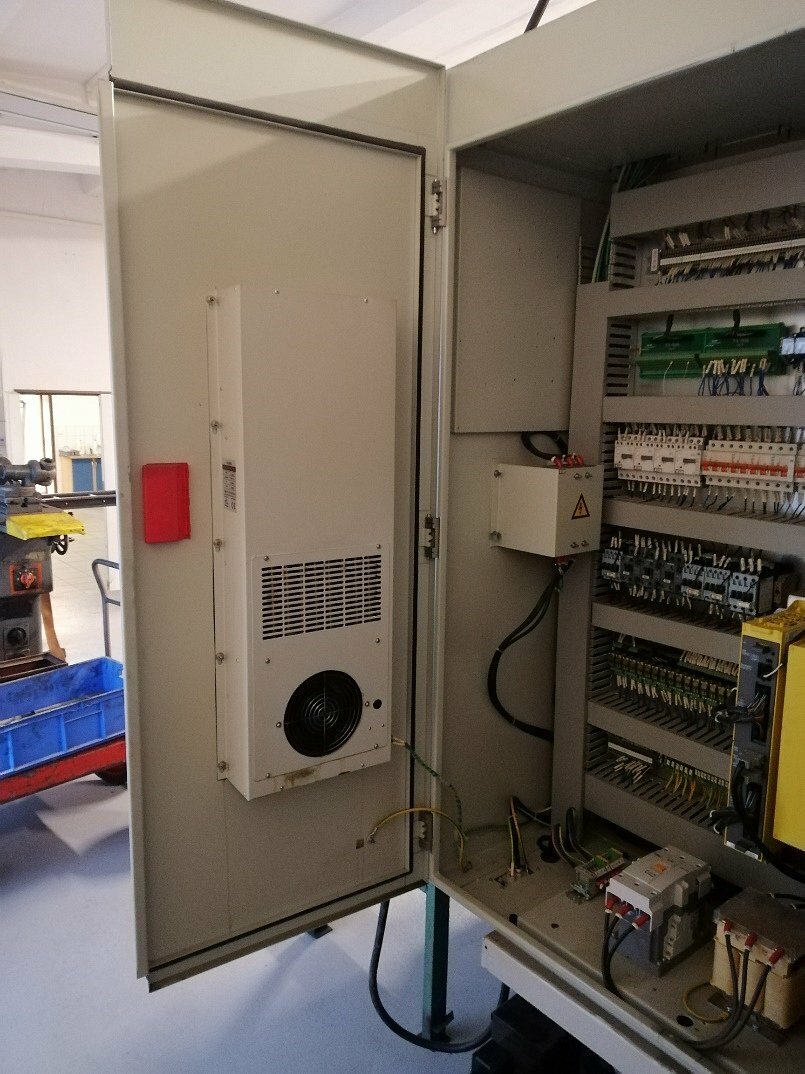

ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).

Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.

Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония).

Контакторы – Sсhneider (Франция).

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)

  • Высокая технологичность;
  • Продолжительный период эксплуатации;
  • Высокие скорости перемещения;
  • Высокая несущая способность;
  • Простота смазки и взаимозаменяемость.

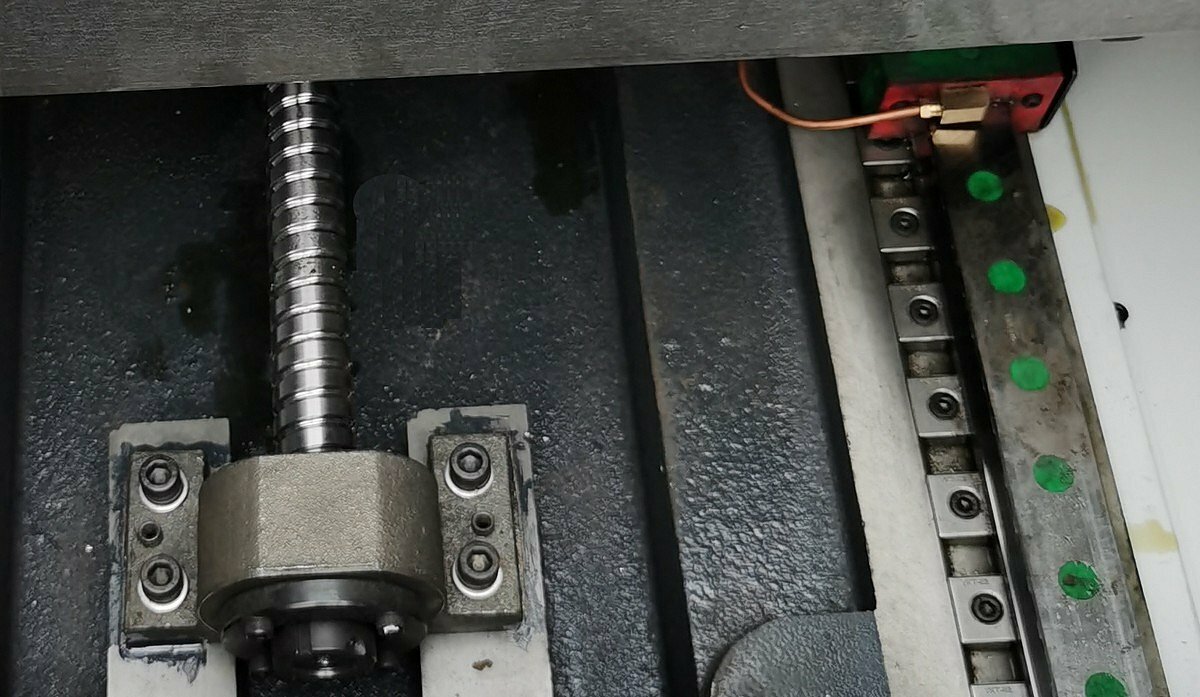

ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN

Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.

ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).

Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.

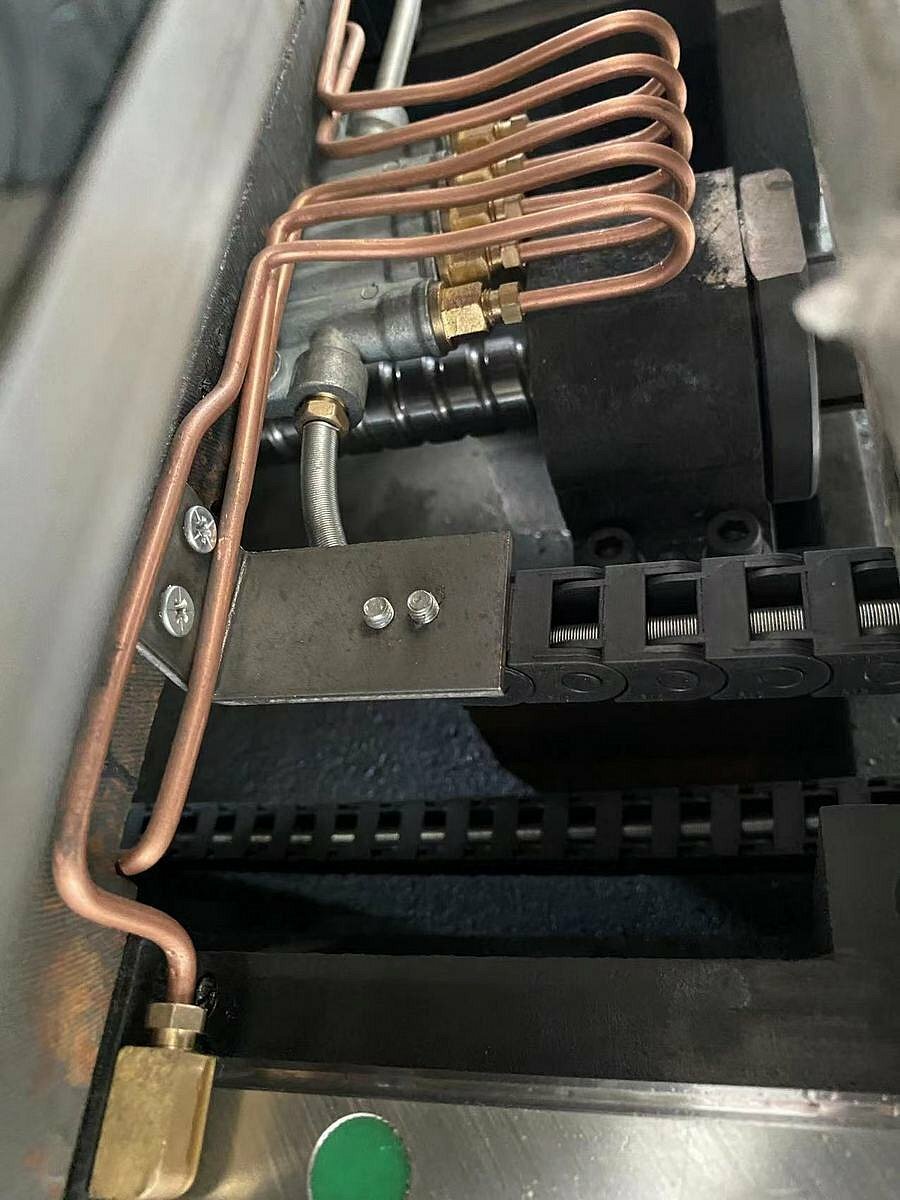

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.

Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности.

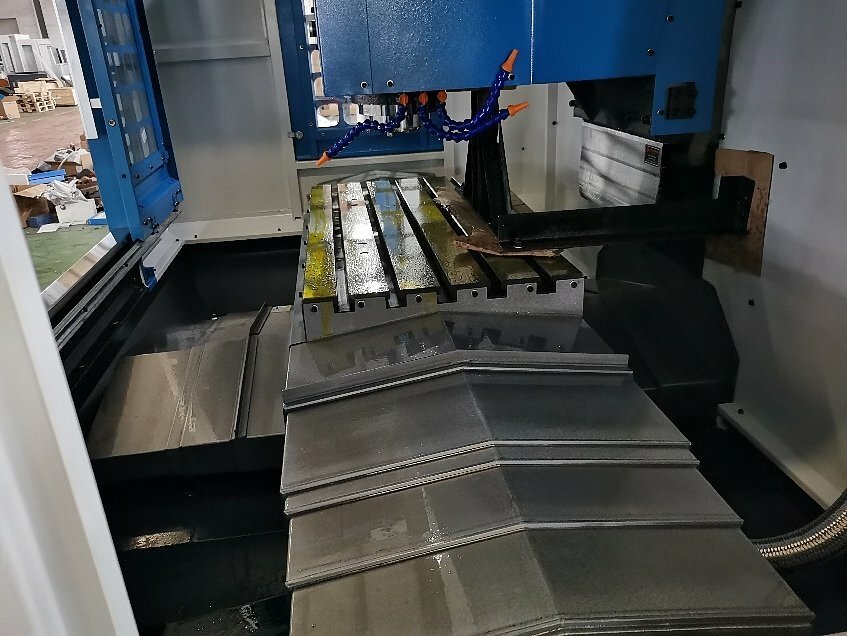

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ

Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.

Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.

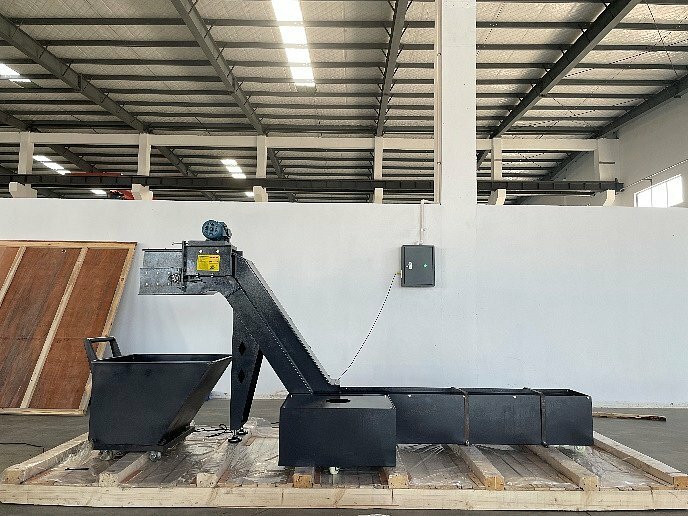

ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.

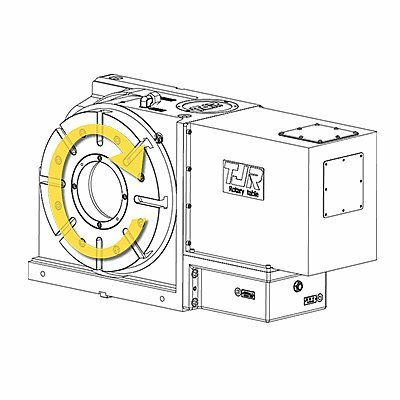

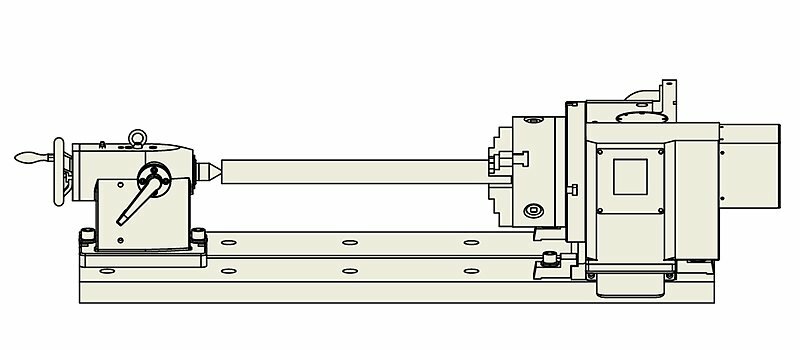

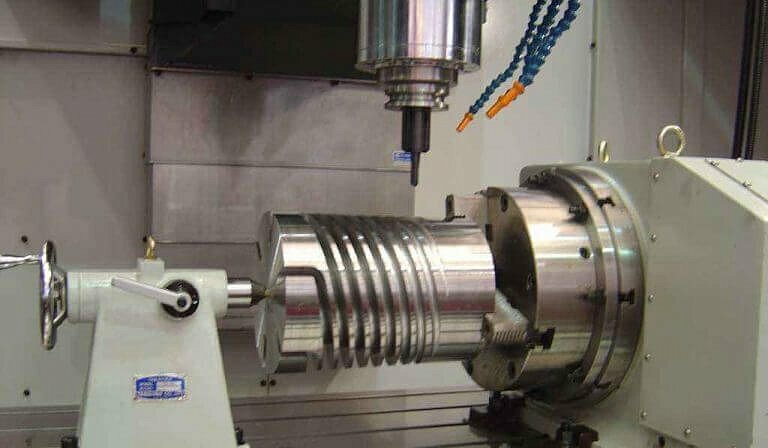

4 ОСЬ (ПОВОРОТНЫЙ СТОЛ ⌀250 мм с задней бабкой) (КОМПЛЕКТАЦИЯ 3+1)

Станок оснащен поворотным столом диаметром 250 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.

Характеристики
Бренд
MetalTec
Модель
TOPMILL 850S
Точность позиционирования, мм
± 0,005 / 300
Длина, мм
2800
Ширина, мм
2300
Высота, мм
2560
Вес, кг
5500
Общая установленная мощность, кВт
18
Размеры рабочего стола, мм
1000 х 500
Давление воздуха, МПа
0,6
Повторяемость, мм
± 0,003 / 300
Наибольшая нагрузка на стол, кг
600
T-пазы стола, мм
18 х 150 х 5
Перемещение по оси X, мм
800
Перемещение по оси Y, мм
500
Перемещение по оси Z, мм
500
Расстояние от торца шпинделя до поверхности рабочего стола, мм
150 - 710
Расстояние от шпинделя до колонны, мм
610
Направляющие перемещения, X
Линейные направляющие (С3)
Шарико-винтовые пары, X
Класс точности P4
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт
7,5 / 11
Тип хвостовика инструмента
ВТ40
Емкость магазина инструмента
24
Максимальный вес устанавливаемого инструмента, кг
8
Максимальный диаметр устанавливаемого инструмента, мм
100
Максимальная длина устанавливаемого инструмента, мм
300
Быстрые перемещения по осям Х / Y / Z, мм/мин
30 000 / 30 000 / 20 000
Скорость обработки, мм/мин
1 - 12 000
Обороты шпинделя, об/мин-1
12000
Охлаждение шпинделя
масляное
