MetalTec TOPMILL 800S Вертикальный обрабатывающий центр с ЧПУ. Можно купить в лизинг с платежом в месяц.
Наличие: В наличии Нет в наличии
Предзаказ

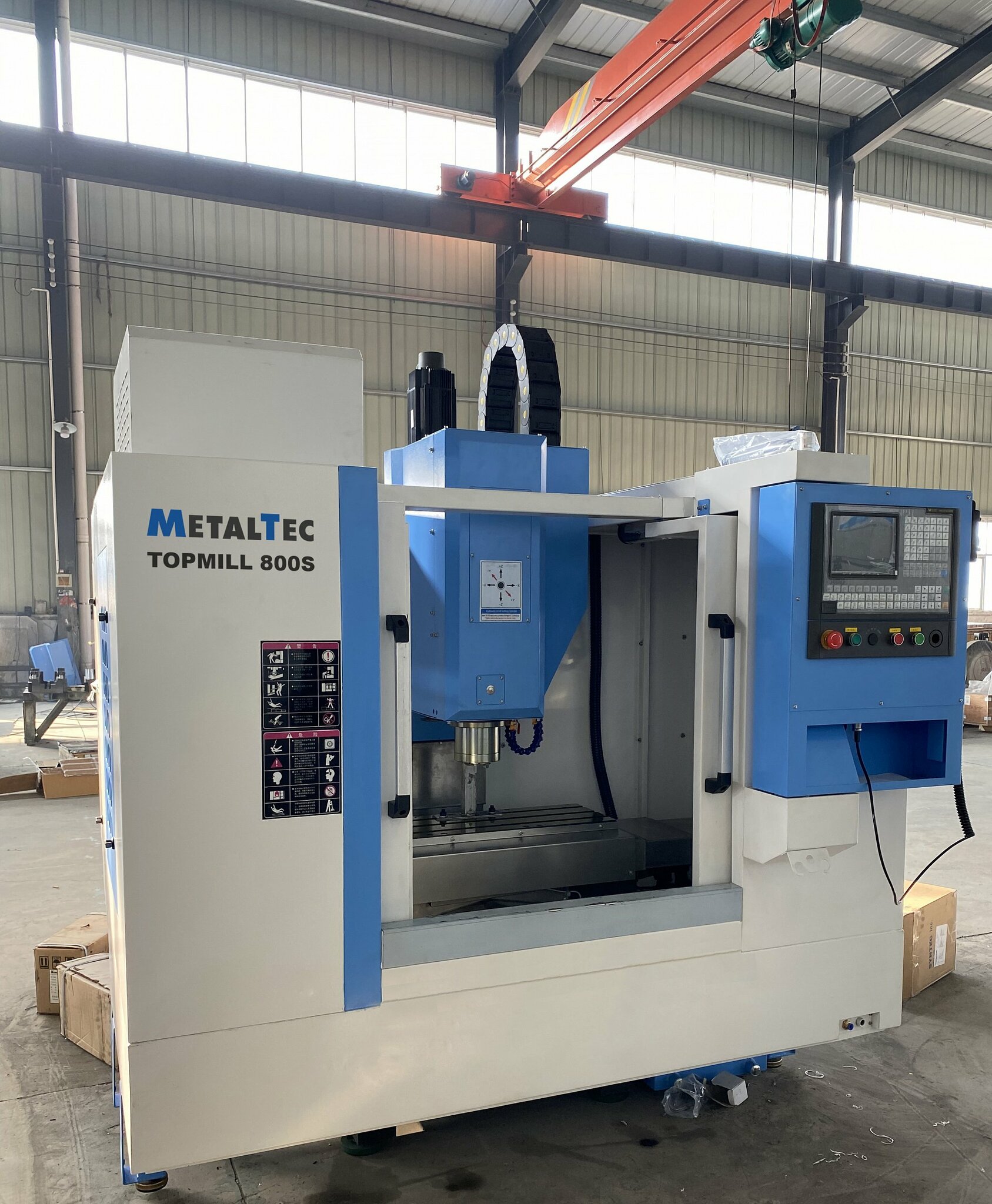

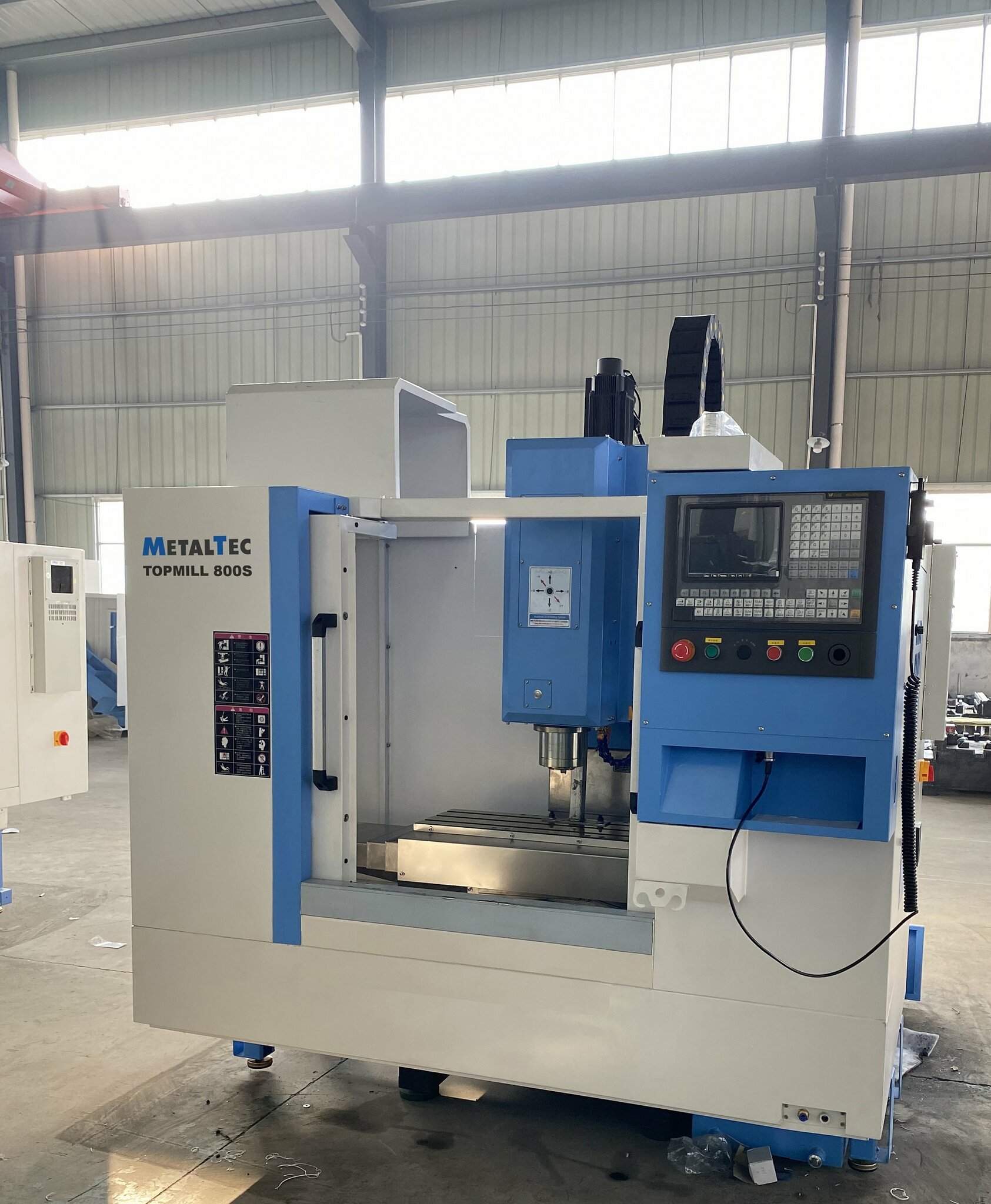

MetalTec TOPMILL 800S Вертикальный обрабатывающий центр с ЧПУ

ежемесячный платеж в лизинг
Описание
Характеристики
Отзывы
Описание

НАЗНАЧЕНИЕ:

Вертикальные многоцелевые обрабатывающие центры TOPMILL 800S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.



КОМПЛЕКТАЦИЯ:

Наименование Спецификация Информация
1 Шпиндель BT40 / 120
Ai Mach (Тайвань)
2 Магазин автосмены инструмента BT40 - 12T Ai Mach (Тайвань)
3 ШВП по оси Х / Y / Z 2816 LSK (Тайвань)
4 Подшипники P4
NSK / FAG (Япония)
5
Пневмосистема
AirTac (Тайвань)
6
Линейные направляющие
квадратного сечения по осям Х / Y /Z
30 / 30 / 35 мм LSK (Тайвань)



Конструктивные особенности

ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА

Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.

Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ Ai Mach

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 800S, укомплектован высокоточным шпинделем одного из ведущего производителя – AiMach (Тайвань).

Сборка шпинделей - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.

Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели превосходят свои аналоги по мощностным параметрам, точности, ресурсу и качеству.

(возможна установка аналогов не ухудшающих качества)

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 12 ЕДИНИЦЫ

Смена инструмента происходит автоматически, по заданной оператором программе очередности.

Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED

  • Обработка с поддержкой до 4 осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y);
  • Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов;
  • Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм;

ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS

Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)

  • Высокая технологичность;
  • Продолжительный период эксплуатации;
  • Высокие скорости перемещения;
  • Высокая несущая способность;
  • Простота смазки и взаимозаменяемость.

ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN

Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.

ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).

Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.

СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ

Предназначена для охлаждения инструмента во время обработки.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.

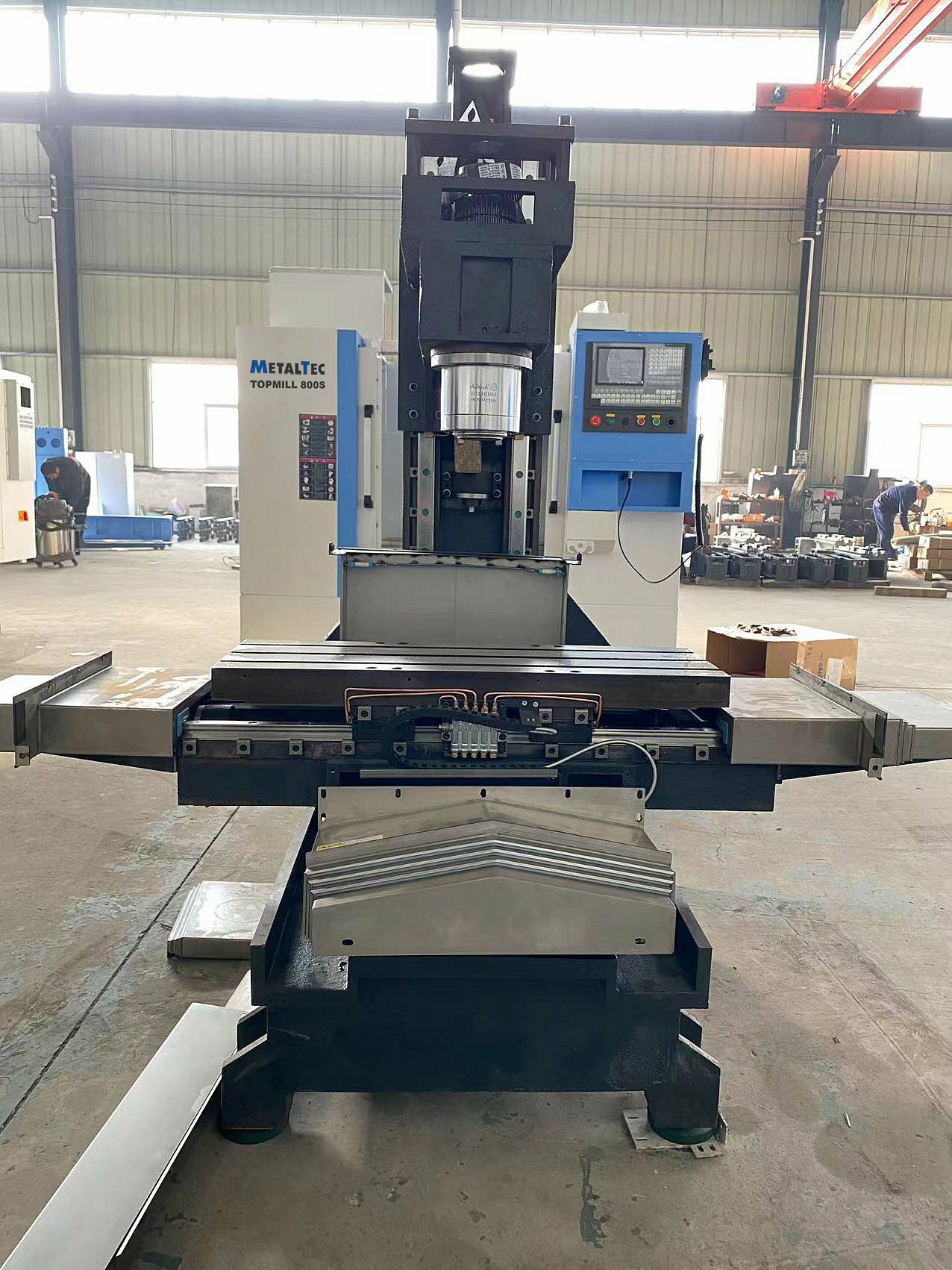

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ

Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.

Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.

Характеристики
Бренд
MetalTec
Модель
TOPMILL 800S
Точность позиционирования, мм
± 0,005 / 300
Длина, мм
3000
Ширина, мм
2250
Высота, мм
2350
Вес, кг
2500
Общая установленная мощность, кВт
20
Размеры рабочего стола, мм
800 х 260
Давление воздуха, МПа
0,6
Повторяемость, мм
± 0,003
Наибольшая нагрузка на стол, кг
200
T-пазы стола, мм
3 х 12 х 78
Перемещение по оси X, мм
500
Перемещение по оси Y, мм
350
Перемещение по оси Z, мм
450
Расстояние от торца шпинделя до поверхности рабочего стола, мм
150 - 570
Расстояние от шпинделя до колонны, мм
350
Направляющие перемещения, X
Линейные направляющие (С3)
Шарико-винтовые пары, X
2816
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт
5,5 / 7.5
Тип хвостовика инструмента
ВТ40
Емкость магазина инструмента
12
Максимальный вес устанавливаемого инструмента, кг
6
Быстрые перемещения по осям Х / Y / Z, мм/мин
24 000 / 24 000 / 24 000
Скорость обработки, мм/мин
1 - 10 000
Обороты шпинделя, об/мин-1
8000
