MetalTec TOPMILL 650S 4-х осевой вертикальный обрабатывающий центр с ЧПУ – купить за 6 798 500 ₽ | Промышленная компания НЕФЕДЬЕВ.ПРО
Каталог
MetalTec TOPMILL 650S 4-х осевой вертикальный обрабатывающий центр с ЧПУ. Можно купить в лизинг с платежом в месяц.
Наличие: В наличии Нет в наличии
Предзаказ

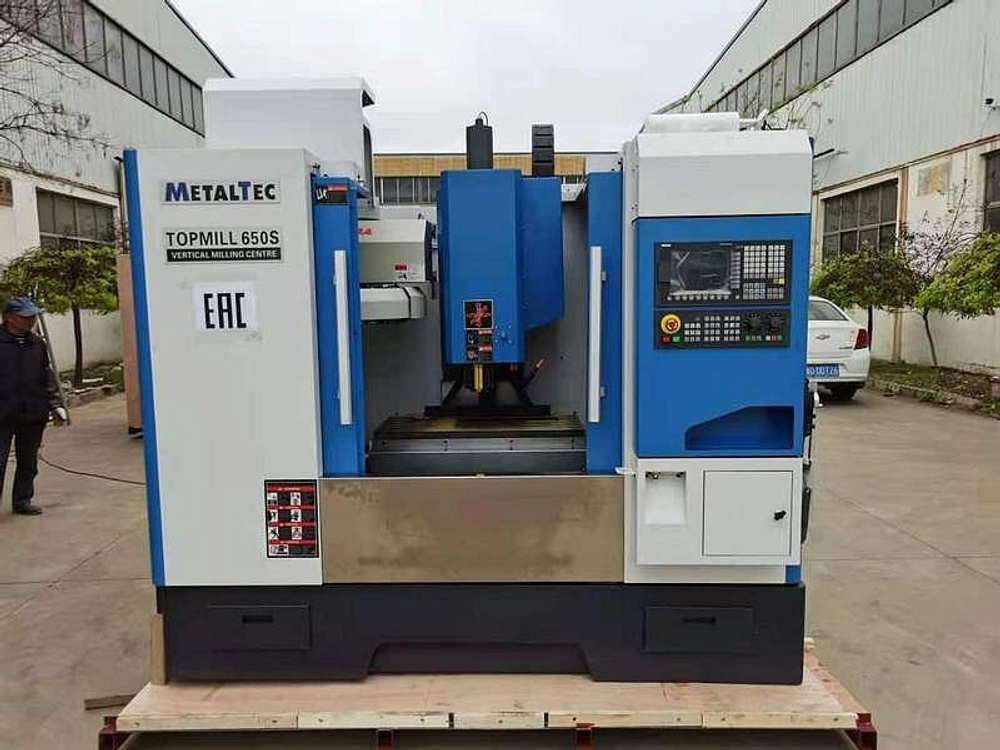

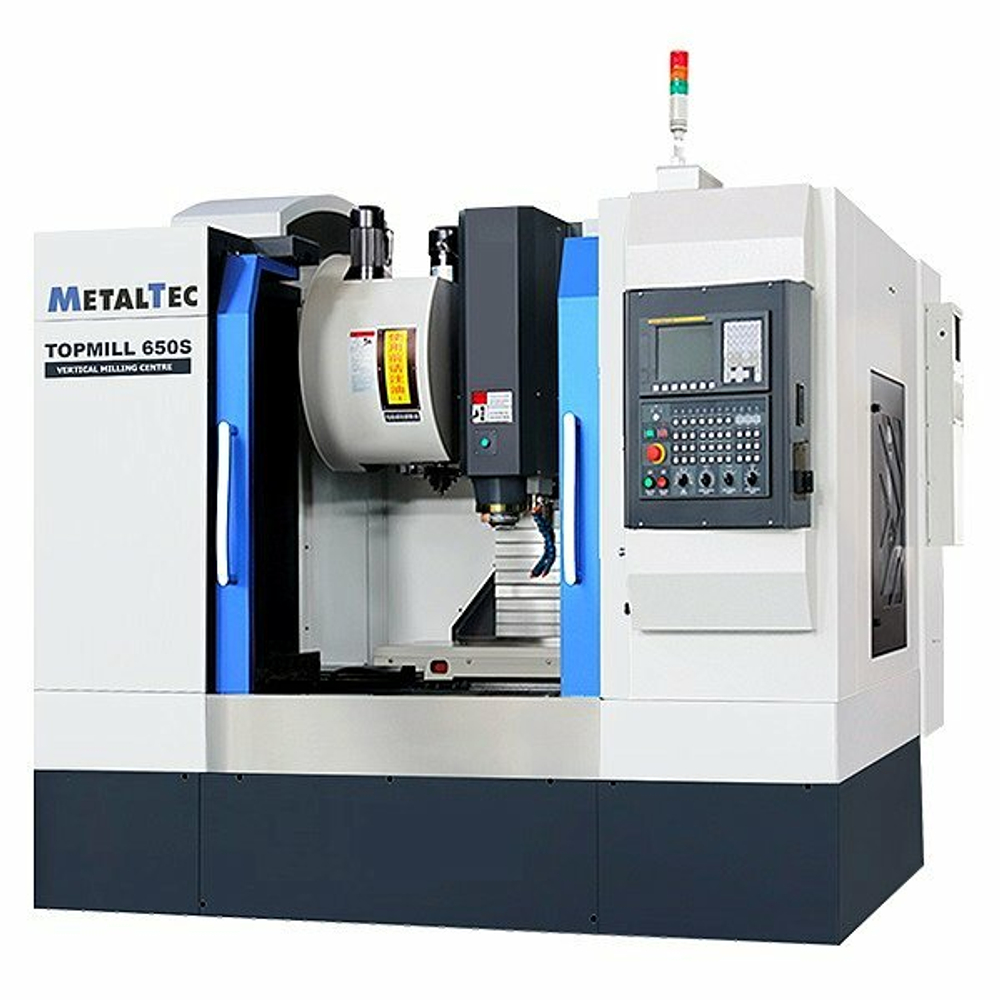

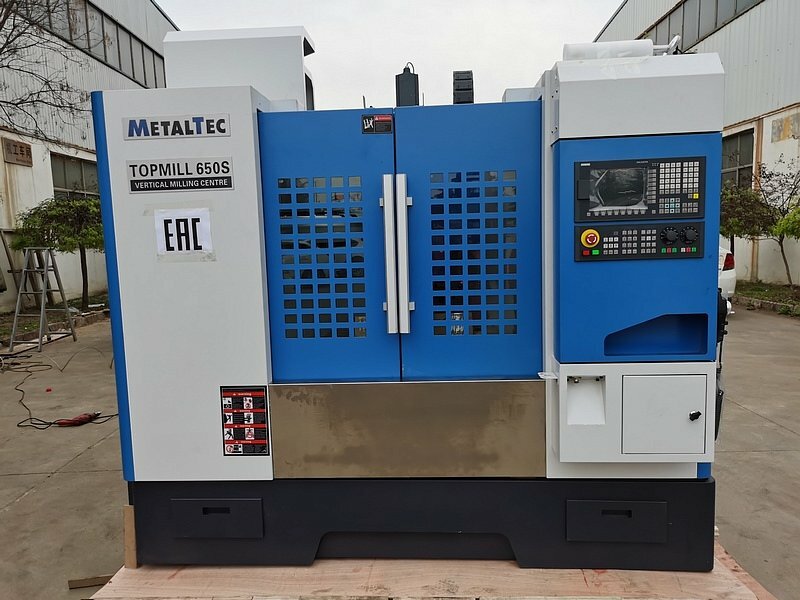

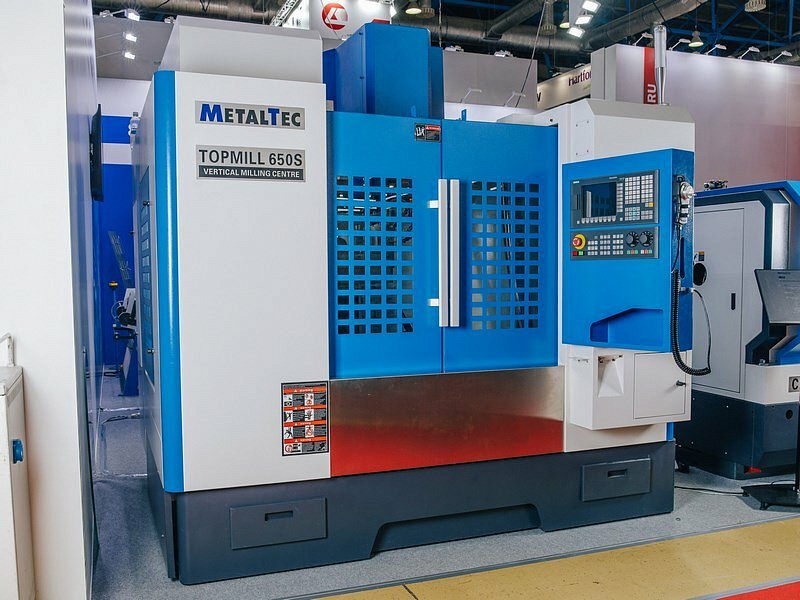

MetalTec TOPMILL 650S 4-х осевой вертикальный обрабатывающий центр с ЧПУ

ежемесячный платеж в лизинг
Описание
Характеристики
Отзывы
Описание

НАЗНАЧЕНИЕ:

Вертикальные многоцелевые обрабатывающие центры TOPMILL 650S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Станок выполняет такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.



КОМПЛЕКТАЦИЯ:

Наименование Спецификация Информация
1 Шпиндель BT40 POSA VOLIS (Тайвань)
2 Магазин автосмены инструмента BT40 - 24T OKADA (Тайвань)
3 ШВП по оси Х 4012 / P4 HIWIN (Тайвань)
4 ШВП по оси Y 4012 / P4 HIWIN (Тайвань)
5 ШВП по оси Z 4012 / P4 HIWIN (Тайвань)
6 Подшипник винтовой
NSK / FAG (Япония)
7 Муфта

8 Насос-кулант
Китай
9 Автоматическая система смазки
Китай
10 Пневмосистема
AirTac (Тайвань)
11 Линейные направляющие
квадратного сечения по оси Х
45 мм HIWIN (Тайвань)
12 Линейные направляющие
квадратного сечения по оси Y
45 мм HIWIN (Тайвань)
13 Линейные направляющие
квадратного сечения по оси Z
45 мм HIWIN (Тайвань)
14 Поворотный стол (4 ось)
с задней бабкой
170 мм TJR (Тайвань)



Конструктивные особенности

4 ОСЬ (ПОВОРОТНЫЙ СТОЛ ⌀170 ММ С ЗАДНЕЙ БАБКОЙ)

Станок оснащен поворотным столом диаметром 170 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.

Поворотный стол оборудован 3-х кулачковым патроном, так же в комплект входит ручная задняя бабка.

ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА

Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.

Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

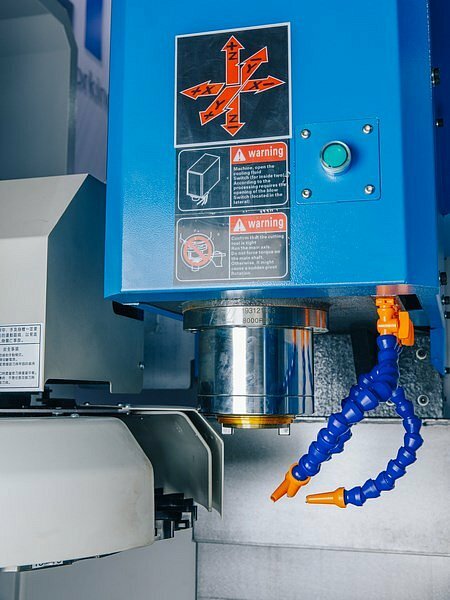

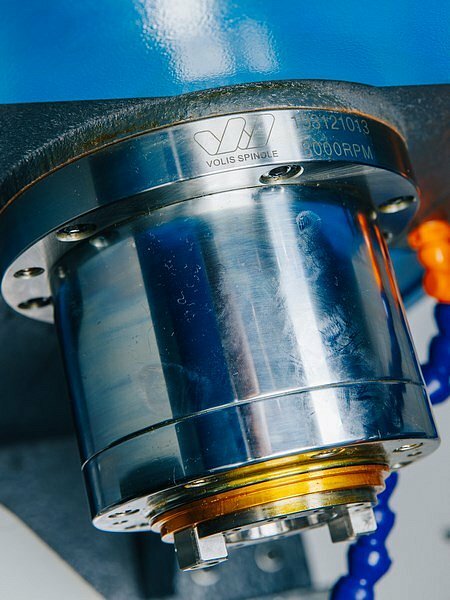

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ)

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850S, укомплектован высокоточным электрошпинеделем ведущего мирового производителя – Danquan Precision Machinery Co., Ltd (Тайвань). Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.

Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

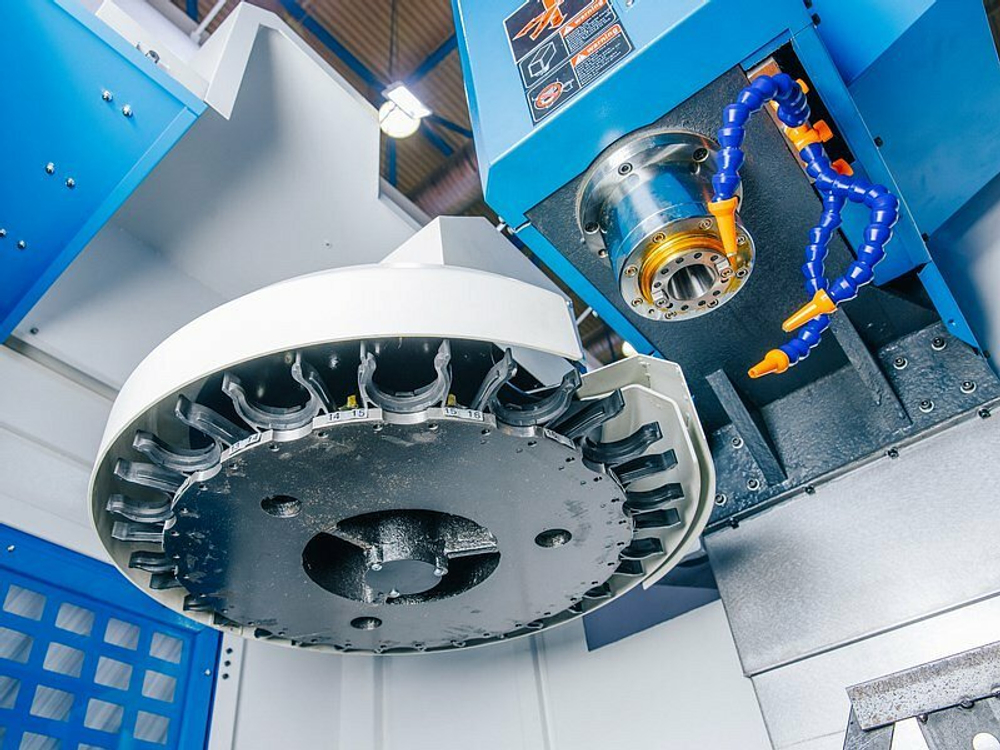

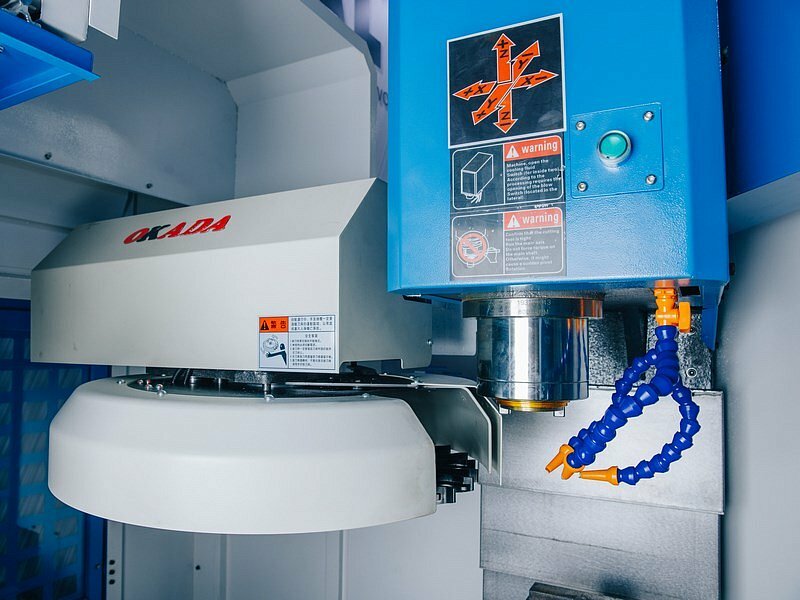

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 16 ЕДИНИЦ (ТАЙВАНЬ)

Смена инструмента происходит автоматически, по заданной оператором программе очередности.

Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

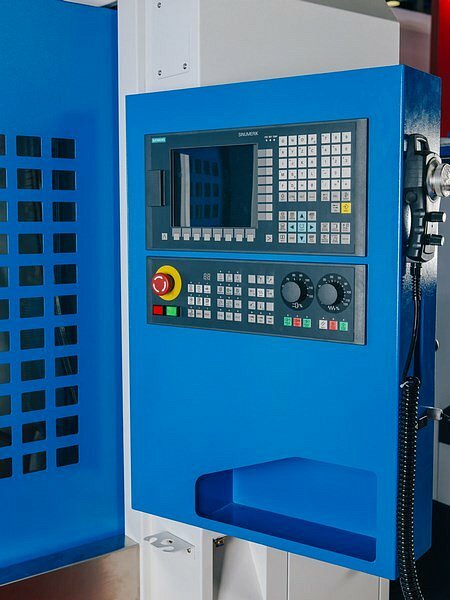

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED

  • Обработка с поддержкой до 4-ти осей;
  • Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов;
  • Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм;
  • Функция мгновенного снятия момента с вала двигателя для обеспечения безопасности при аварийных ситуаций - Safe Torque Off (STO);
  • Обратная связь по положению.

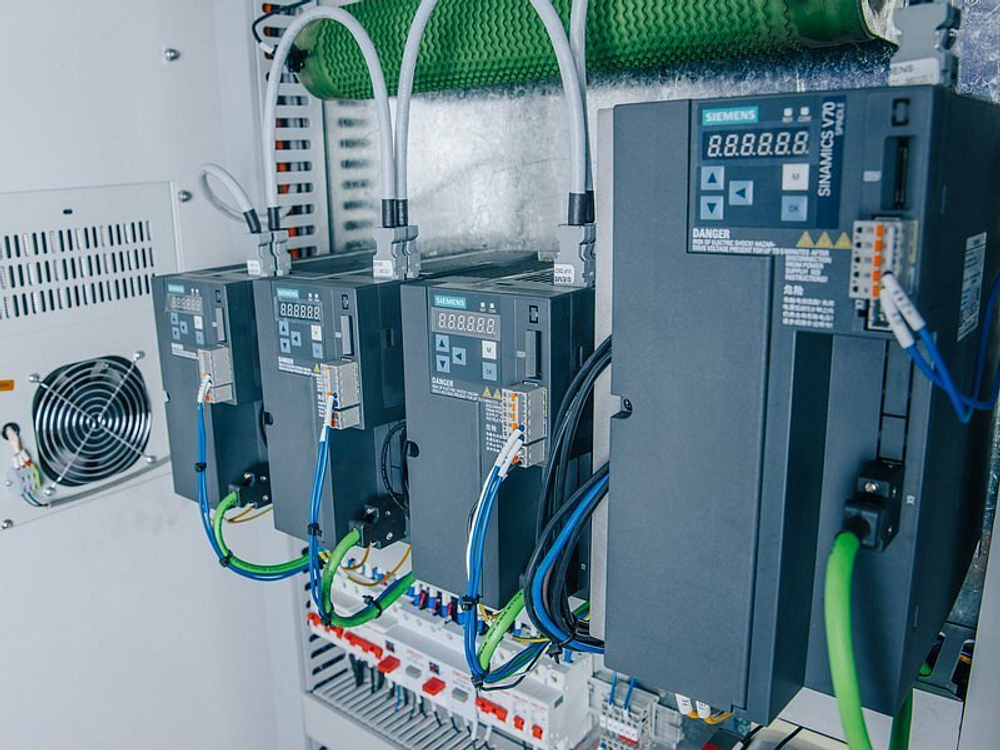

ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS

Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)

Высокая технологичность.

ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).

Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.

СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ

Предназначена для охлаждения инструмента во время обработки.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.

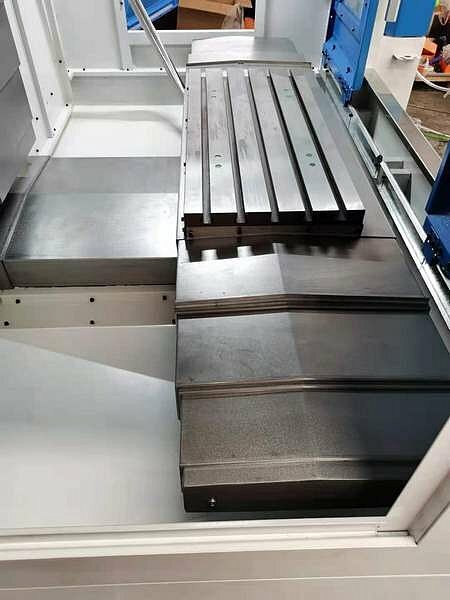

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ

Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.

Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.

Характеристики
Бренд
MetalTec
Модель
TOPMILL 650S
Точность позиционирования, мм
± 0,005
Длина, мм
2350
Ширина, мм
2270
Высота, мм
2500
Вес, кг
4300
Общая установленная мощность, кВт
9 - 11
Размеры рабочего стола, мм
800 x 420
Давление воздуха, МПа
0,6
Повторяемость, мм
± 0,003
Наибольшая нагрузка на стол, кг
500
T-пазы стола, мм
18 x 80 x 5
Перемещение по оси X, мм
650
Перемещение по оси Y, мм
450
Перемещение по оси Z, мм
510
Расстояние от торца шпинделя до поверхности рабочего стола, мм
150 - 660
Расстояние от шпинделя до колонны, мм
470
Направляющие перемещения, X
Линейные направляющие (С3)
Шарико-винтовые пары, X
4012 / 4012 / 4012 / Класс точности P4
Обороты шпинделя, об/мин
8000
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт
5,5 / 7,5
Тип хвостовика инструмента
ВТ40
Емкость магазина инструмента
16
Максимальный вес устанавливаемого инструмента, кг
15
Максимальный диаметр устанавливаемого инструмента, мм
100
Максимальная длина устанавливаемого инструмента, мм
300
Быстрые перемещения по осям Х / Y / Z, мм/мин
24 000 / 24 000 / 20 000
Серводвигатели SIEMENS, X/Y/Z, нм
7,5 / 7,5 / 15
Скорость обработки, мм/мин
1 - 10 000
