НАЗНАЧЕНИЕ:

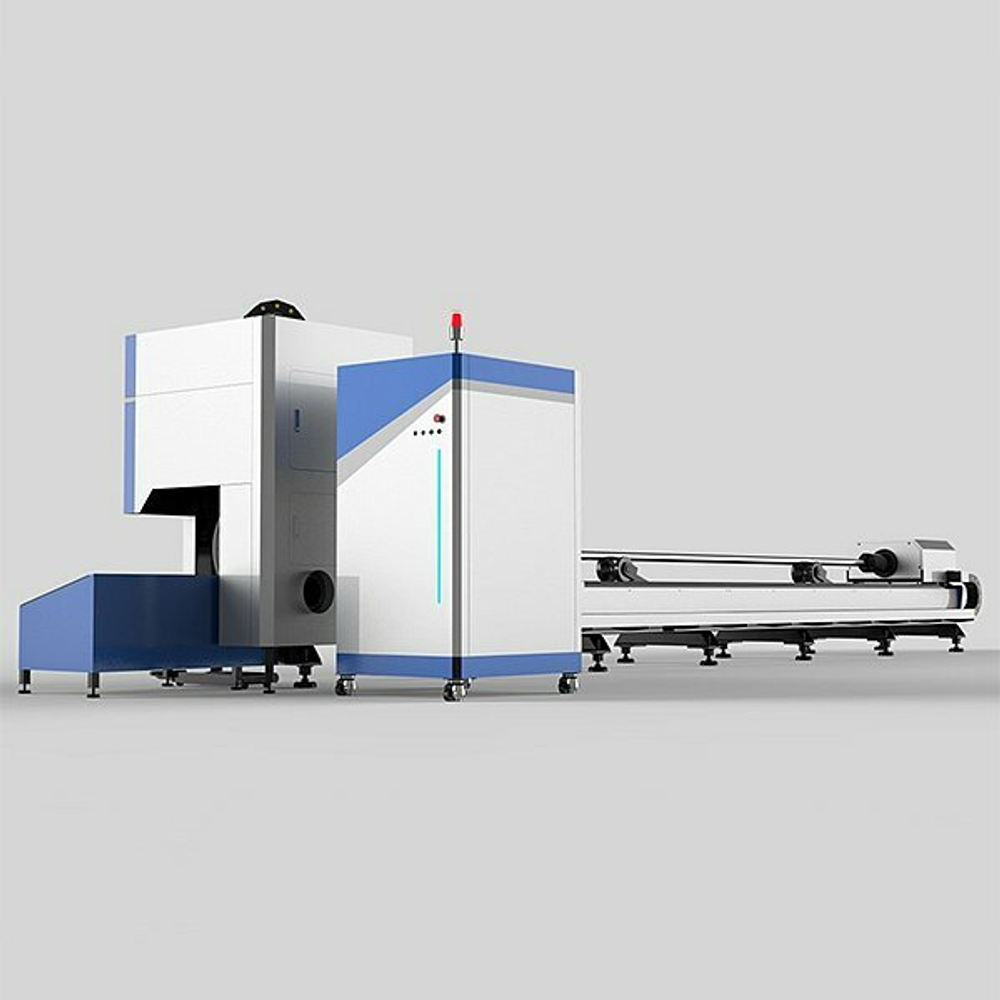

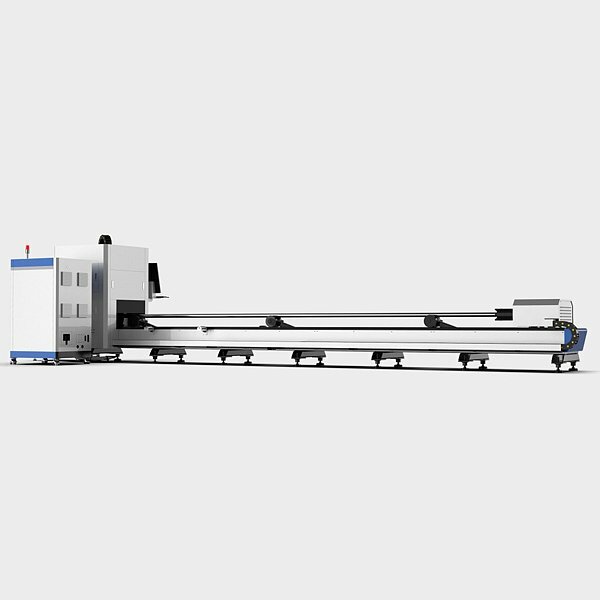

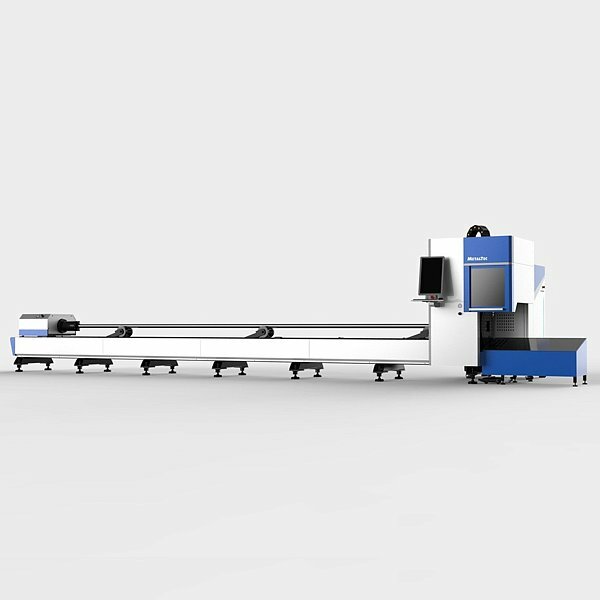

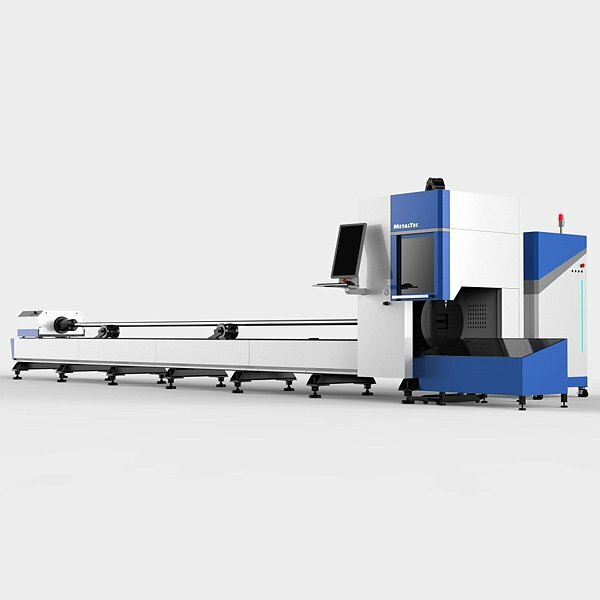

Лазерный комплекс MetalTec Т-6016 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.
КОНСТРУКТИВНАЯ СХЕМА СТАНКА:
СООТНОШЕНИЕ МОЩНОСТИ ЛАЗЕРНОГО ИСТОЧНИКА, ТОЛЩИН И СКОРОСТИ РЕЗКИ:
| Материал | Толщина (мм) | Скорость резки (м/мин) | Рабочий газ | Давление газа | Тип сопла | Высота фокуса |
| Углеродистая сталь | 1 | 22 | N2 | 12 | 1.5S | 0,5 |
| 3 | 3,6 | O2 | 0,6 | 1.0D | 1 | |
| 6 | 1,4 | 0,6 | 1.5D | 1 | ||
| 8 | 1,2 | 0,6 | 1.5D | 1 | ||
| 10 | 1 | 0,6 | 2.0D | 1 | ||
| 12 | 0,8 | 0,6 | 2.5D | 1 | ||
| 14 | 0,65 | 0,6 | 3.0D | 1 | ||
| 16 | 0,5 | 0,6 | 3.0D | 1 | ||
|
Нержавеющая сталь |
1 | 25 | N2 | 12 | 1.5S | 0,5 |
| 2 | 8 | 14 | 2.0S | 0,5 | ||
| 3 | 4,5 | 16 | 2.5S | 0,5 | ||
| 4,5 | 1,5 | 18 | 3.0S | 0,5 | ||
| 5,5 | 0,8 | 18 | 3.0S | 0,5 | ||
|
Алюминий |
1 | 18 | N2 | 12 | 1.5S | 0,5 |
| 2 | 6 | 14 | 2.0S | 0,5 | ||
| 3 | 2,5 | 15 | 2.5S | 0,5 | ||
| 4 | 0,8 | 17 | 3.0S | 0,5 | ||
|
Медь / Латунь |
1 | 15 | N2 | 14 | 1.5S | 0,5 |
| 2 | 5 | 16 | 2.0S | 0,5 | ||
| 3 | 1,8 | 18 | 2.5S | 0,5 | ||
| 4 | 1 | 20 | 3.0S | 0,5 |
Конструктивные особенности
|
ЛАЗЕРНЫЙ ИСТОЧНИК Станок оснащен лазерным источником компании «MAXPHOTONICS»(Китай). Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа. Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов. |
|
ПНЕВМАТИЧЕСКИЙ ПРИВОДНОЙ ЗАХВАТ Высокая несущая способность Ролики с полным пневмоприводом увеличивает надежность зажима патрона и его несущую способность. |
|
ВЫСОКОТОЧНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ВРАЩЕНИЯ ЗАГОТОВКИ Зубчатая передача высокой точности эффективно преобразует малейшие импульсы энкодера в радиальное движение. |
|
АВТОМАТИЧЕСКИЕ ОПОРЫ СУППОРТА Интеллектуальная конструкция опор для труб, которые позволяет избавиться от проблемы прогиба при резке длинных труб. |
|
ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ПРИВОДНОЙ ПНЕВМОПАТРОН ДЛЯ ФИКСАЦИИ ЗАГОТОВОК Обеспечивает стабильный зажим различных труб и профилей.
|
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ TUBEST LITE Система управления TubesT Lite представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки. |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
|
ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ) Преимущества планетарного редуктора:
|
|
ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000 Станок оснащён лазерной головкой METALTEC, с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. |
|
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
|
ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC/AirTAc (ЯПОНИЯ) Станок оснащен пневматической системой от ведущего производителя: SMC / AirTac(Япония). |
|
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A / HK Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. |
|
ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ Экран из закаленного стекла высокой четкости. |
