Назначение

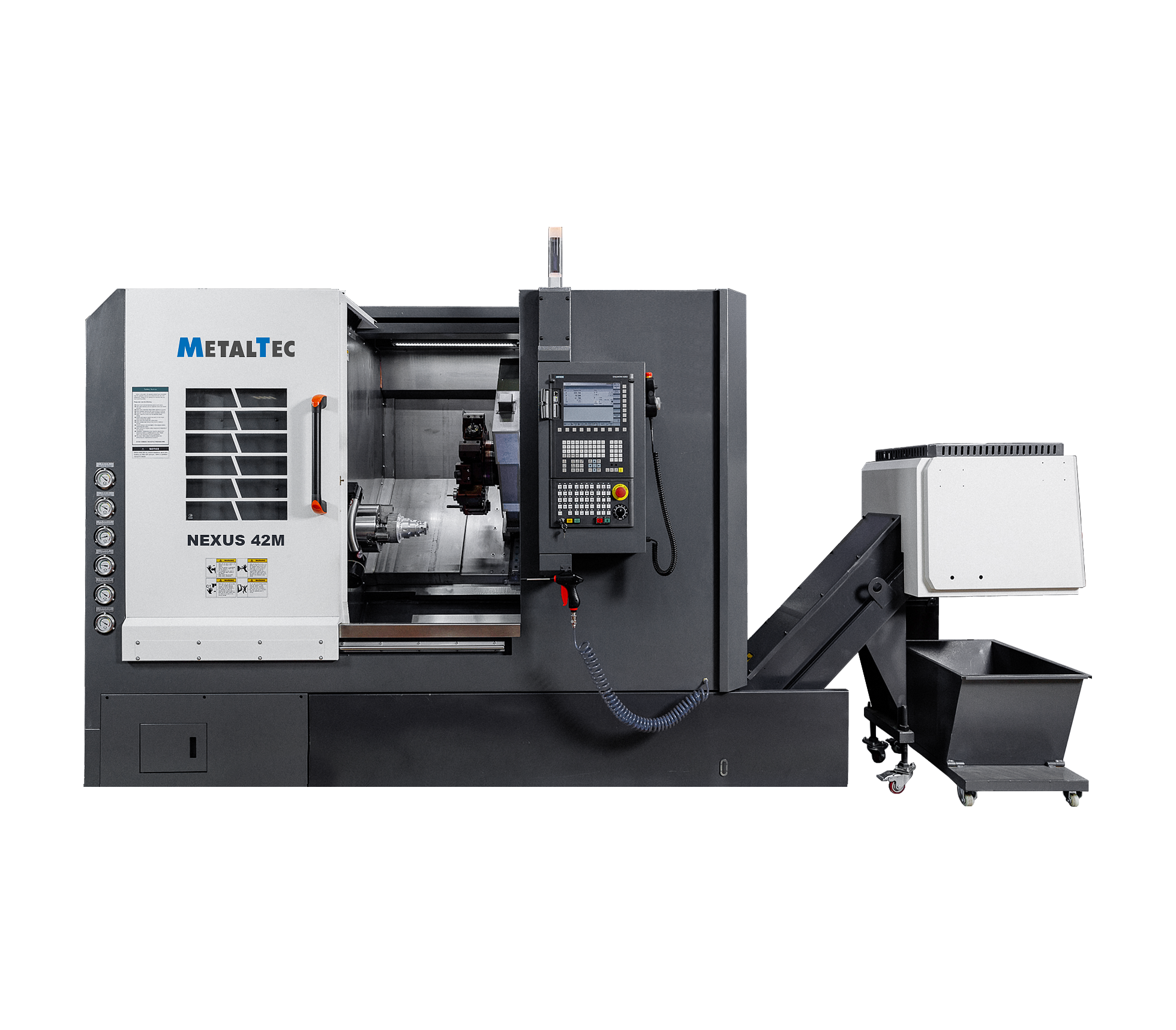

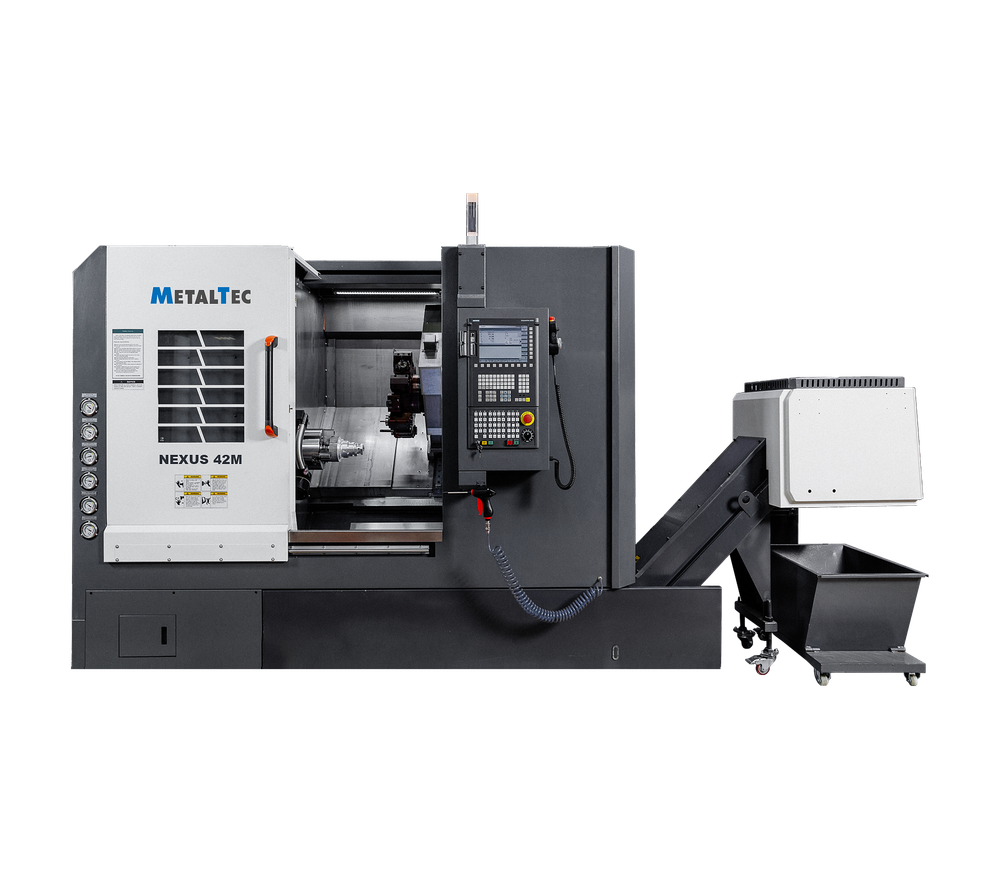

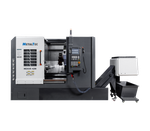

Токарные станки ЧПУ с наклонной станиной MetalTec NEXUS предназначен для обработки металлических изделий в различных отраслях промышленности, включая машиностроение, автомобильную промышленность, медицинскую технику и энергетику, обеспечивая высокую точность и качество поверхности обработанных изделий.
Высокие технические характеристики и надежность станка обеспечиваются благодаря использованию компонентов и узлов от ведущих мировых производителей. Это позволяет осуществлять обработку деталей с высокой точностью и стабильностью качества.
Виды обрабатываемых материалов
Станки MetalTec NEXUS характеризуются высокой жесткостью >HRC55 и используются для обработки внутренних и внешних поверхностей деталей с криволинейными и ступенчатыми профилями. Поддерживает широкий спектр операций, включая сверление, зенкерование, нарезание резьбы.
Область применения
Благодаря монолитной чугунной станине, станок обладает достаточной жесткостью и высокой точностью, необходимыми для эффективного производства серийных изделий.
Его высокая надежность и точность, в сочетании с компактным дизайном, делают его неотъемлемым компонентом на любом производственном предприятии, где требуется автоматизированное точение металлических и пластиковых деталей.
Схема обработки
 |
 |
 |
 |
| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
Конструктивные особенности
 |
КАБИНЕТНОЕ ОГРАЖДЕНИЕ Оборудование отличается не только высоким качеством лакокрасочного покрытия, но и эргономичным дизайном, придающим ему современный вид. Кабинетное ограждение предназначено для защиты оператора станка от возможных травм, таких как контакт с подвижными элементами, отлетающая стружка, СОЖ и масло. Установленный на станке концевой датчик предотвращает случайное включение станка при открытой двери, что существенно повышает уровень безопасности в процессе производства. |
  |

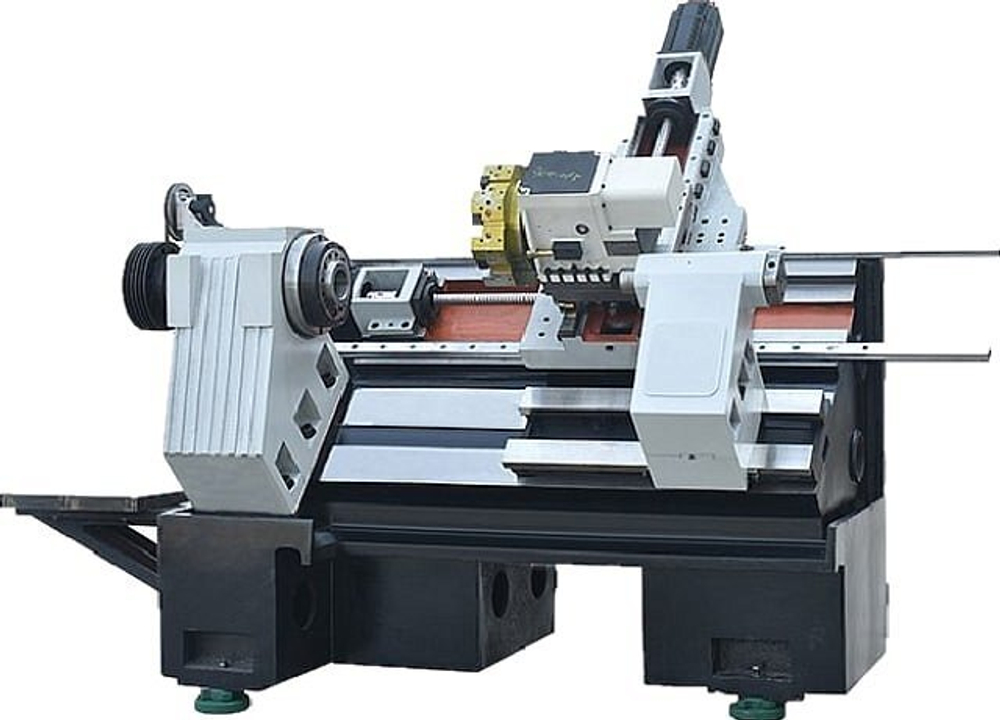

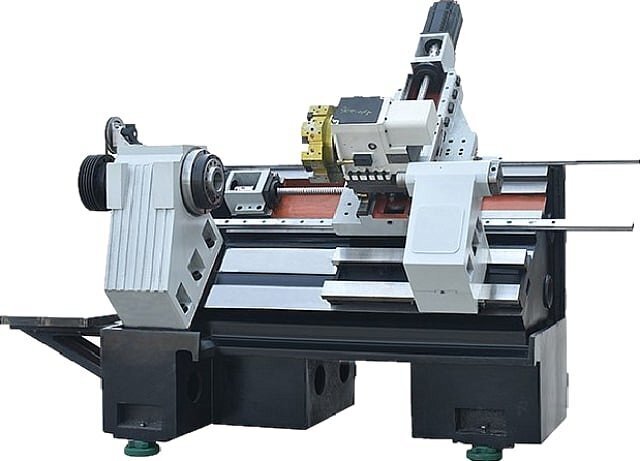

НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА С УГЛОМ НАКЛОНА 45° Станки MetalTec NEXUS обеспечивают отсутствие вибраций в процессе обработки благодаря жесткости и стабильности конструкции. Станина проходит комплексную термообработку для снятия внутренних напряжений:
* Стандартная комплектация станков MetalTec NEXUS включает виброопоры для дополнительного снижения вибрации. |
 |
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ Направляющие качения и шарико-винтовые передачи защищены стальными телескопическими кожухами по осям X и Z, что исключает попадание стружки и СОЖ на подвижные элементы. Эта функция предотвращает механическое воздействие на направляющие, что продлевает их срок службы и сохраняет заводские параметры точности и позиционирования. |
 |

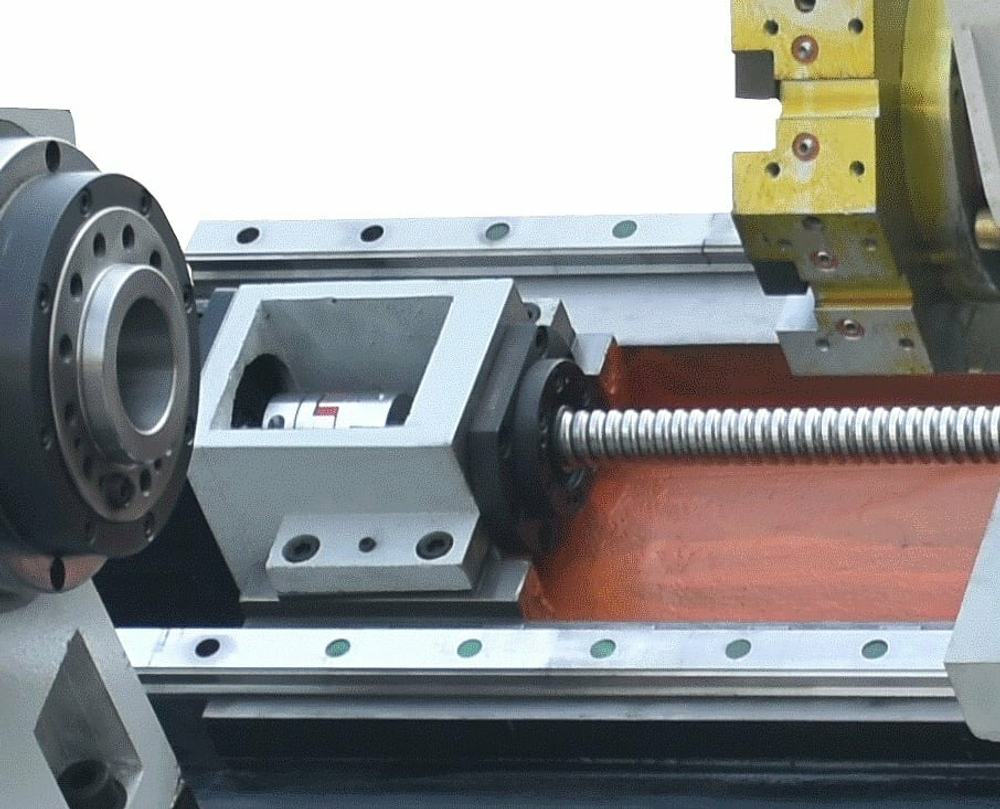

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ (ТАЙВАНЬ) Рельсы и каретки не требуют специального технического обслуживания при нормальных условиях эксплуатации, благодаря автоматической системе подачи смазки, которая обеспечивает долговечность и сохраняет высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой. |
 |

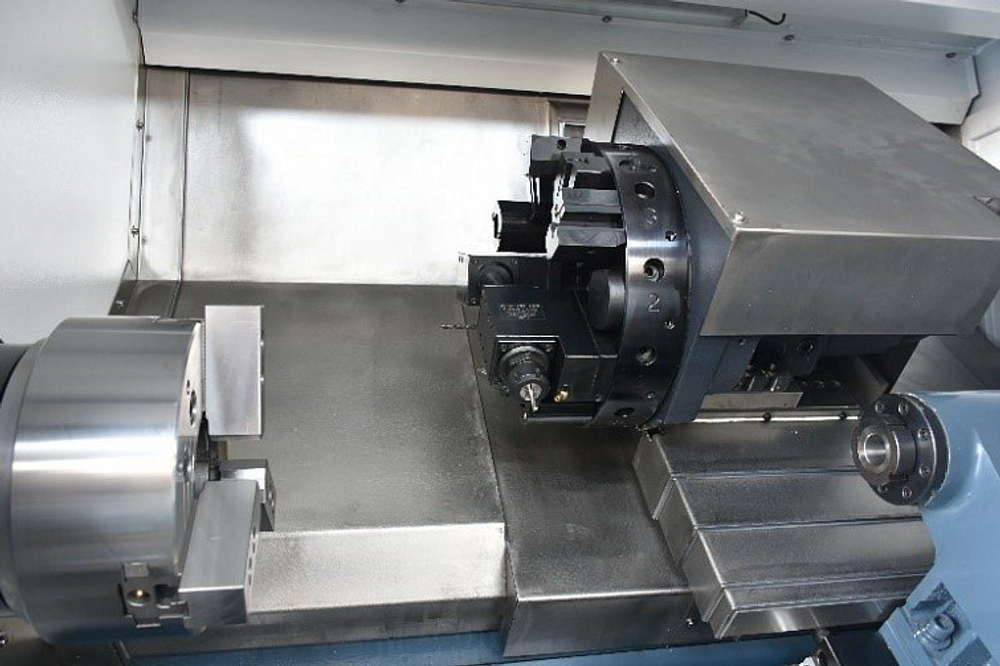

8-МИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА 8 -ми позиционная гидравлическая револьверная голова SWIFT – производство Тайвань (стандартное оснащение для MetalTec NEXUS 42). Максимальное количество устанавливаемых инструментов составляет – 8 единиц, что делает данную револьверную систему более функциональной в сравнении с 4-х и, 6-ти позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25 х 25 мм. |
 |
12-ТИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ С ПРИВОДНЫМ ИНСТРУМЕНТОМ Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию. * Стандарт для NEXUS 42M, NEXUS 55M и NEXUS 55ML. |
 |

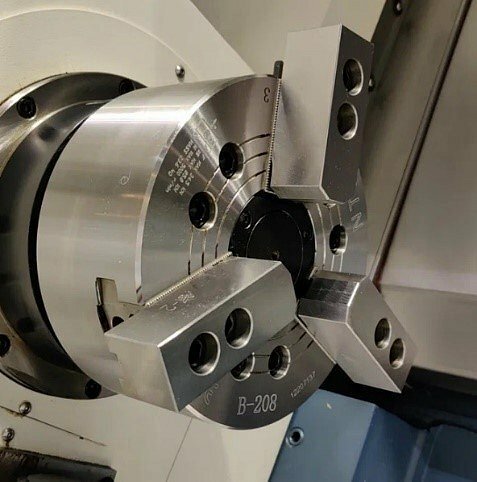

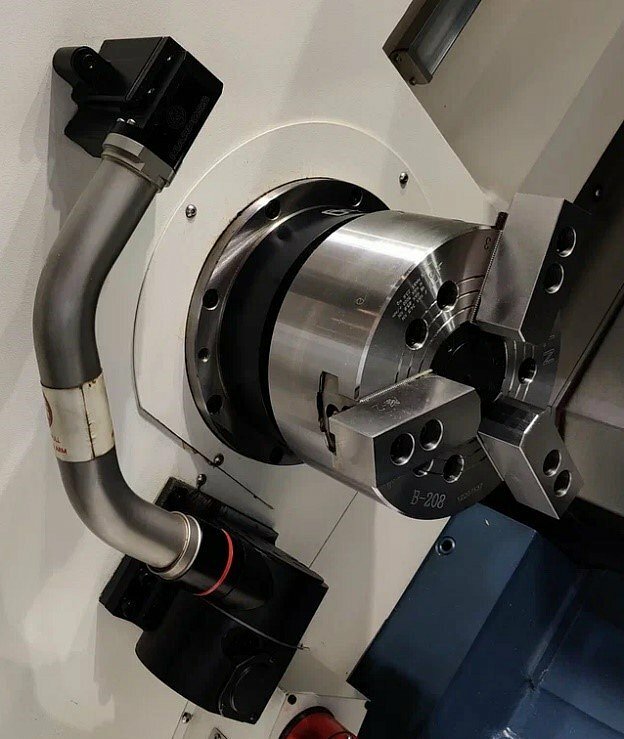

ГИДРАВЛИЧЕСКИЙ ПАТРОН IVY 200 ММ (ГЕРМАНИЯ) Предназначен для быстрого зажима прутков и заготовок различных сечений, включая цилиндрические, четырехгранные, шестигранные и другие. Точное центрирование достигается благодаря упруго деформируемым зажимным элементам (кулачкам), которые перемещаются одновременно. Механизм обеспечивает самоцентрирование прутка или детали в патроне, не допуская погрешности точности центрирования более 0.05 - 0.08 мм. |
 |

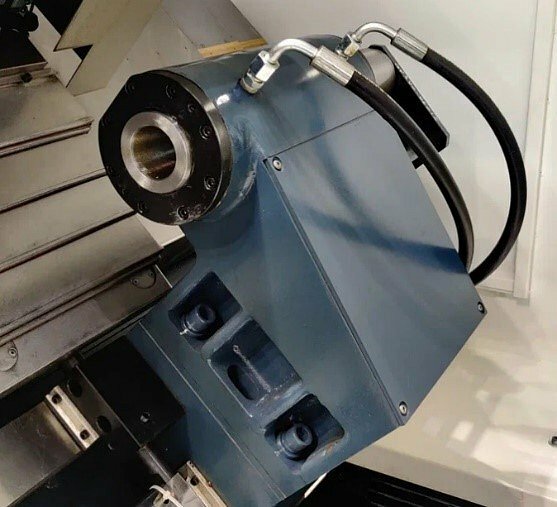

ЗАДНЯЯ (УПОРНАЯ) БАБКА Узел токарного станка предназначен для фиксации обрабатываемых заготовок с помощью упорного или вращающегося центра. На универсальных станках этот узел также используется для установки режущих инструментов, таких как сверла, зенкеры и развертки. Задняя бабка надежно фиксируется, обеспечивая точное положение оси центра и возможность быстрой установки по оси станка. Устойчивость и надежное положение оси задней бабки являются ключевыми аспектами для достижения высококачественной обработки в центрах и предотвращения аварийных ситуаций, связанных с возможным смещением или вырыванием обрабатываемой детали. Это достигается благодаря надежному закреплению корпуса задней бабки на столе станка. Конус Морзе МТ4   |
  |

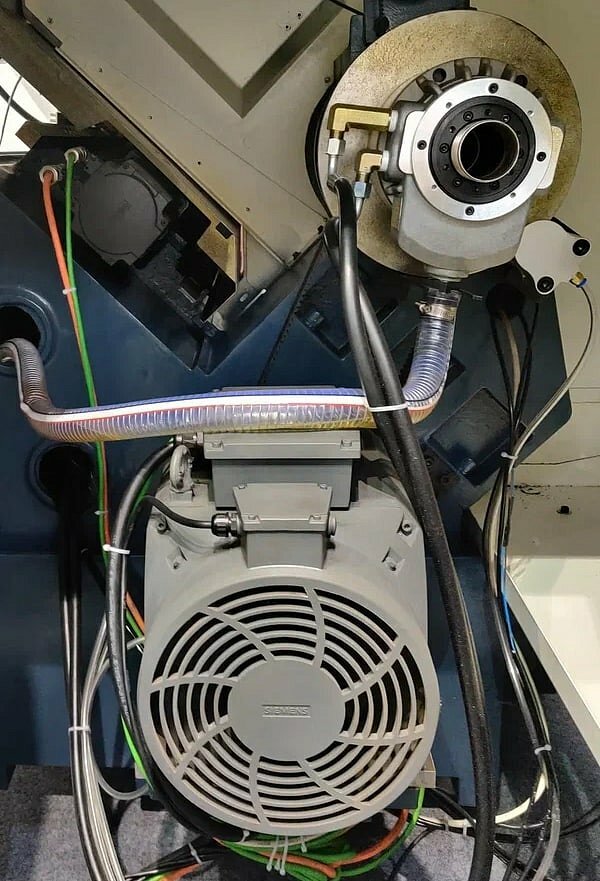

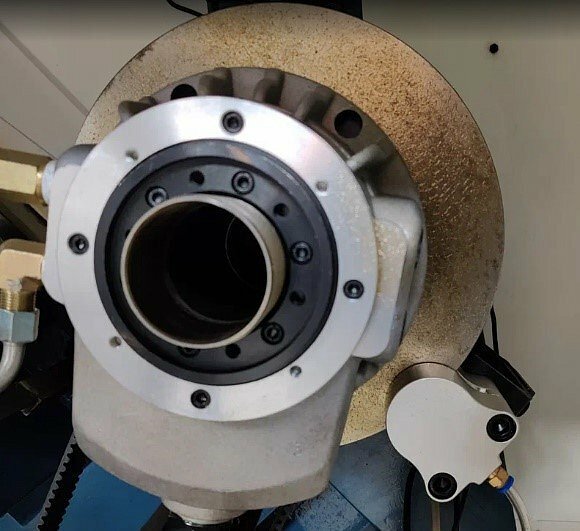

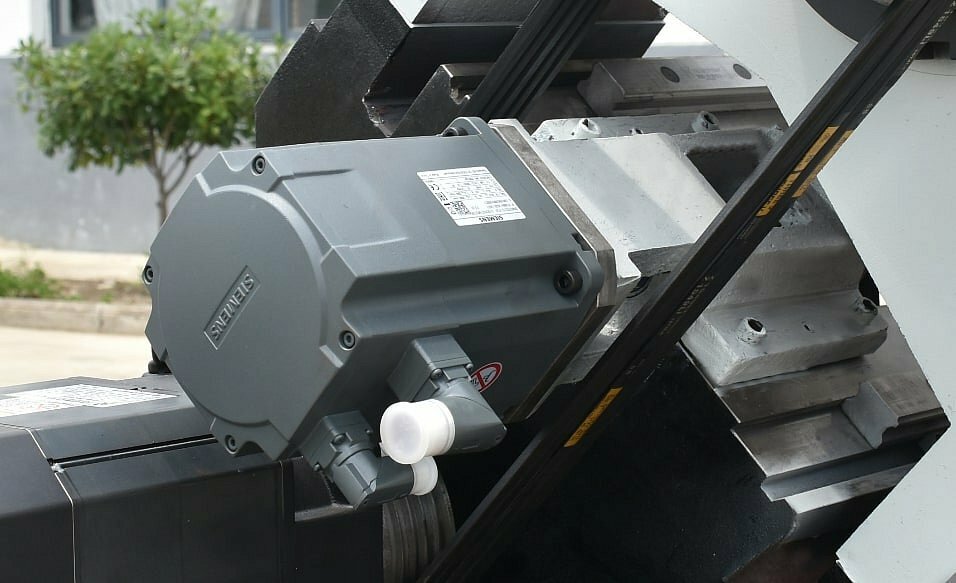

ЭЛЕКТРОДВИГАТЕЛЬ ШПИНДЕЛЯ И ГИДРАВЛИЧЕСКАЯ СИСТЕМА ТОРМОЖЕНИЯ Торможение в процессе работы и удержание шпинделя в неподвижном состоянии может привести к негативным последствиям, таким как удары в коробке передач, частые поломки схемы, подгорание контактов пускателя и быстрый износ ремней. В отличие от этого, гидравлическая система не страдает от таких недостатков, что делает ее более эффективной и надежной в работе.
Серводвигатель шпинделя мощностью 11 / 15 кВт  |
 |

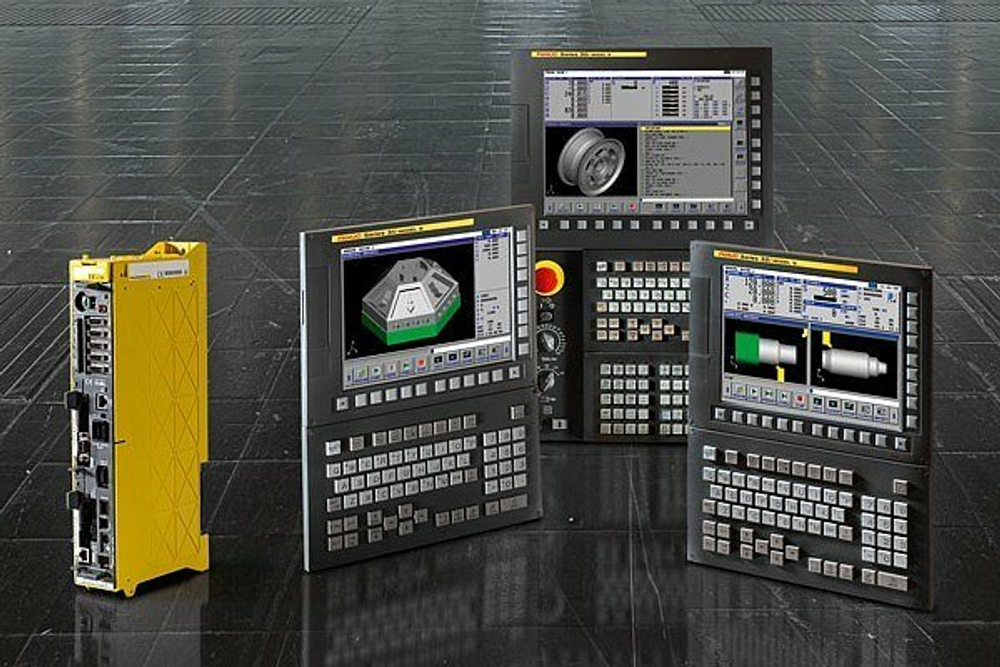

СИСТЕМА ЧПУ FANUC 0i MF PLUS Системы ЧПУ FANUC отличаются простотой эксплуатации и программирования благодаря единому подходу к управлению, не требующему длительного обучения. Совместимость с более поздними версиями позволяет повторно использовать существующие программы, что снижает общую стоимость владения. * Стандарт для NEXUS 42 и 42M. |
 |

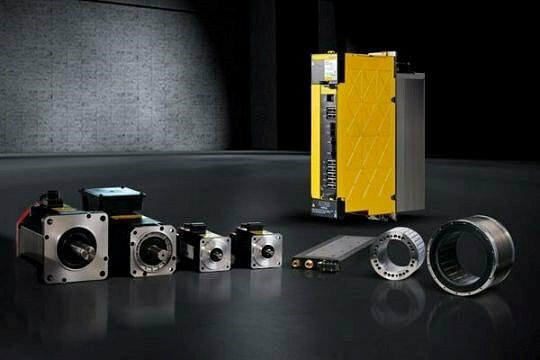

ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ FANUC Приводные системы FANUC обеспечивают высокую совместимость и максимальную производительность оборудования. FANUC предлагает широкий выбор приводных систем, включая серводвигатели и двигатели вращения шпинделя различных размеров, которые объединены в высокопроизводительные комплектные узлы. * Стандарт для NEXUS 42 и 42M. |
 |

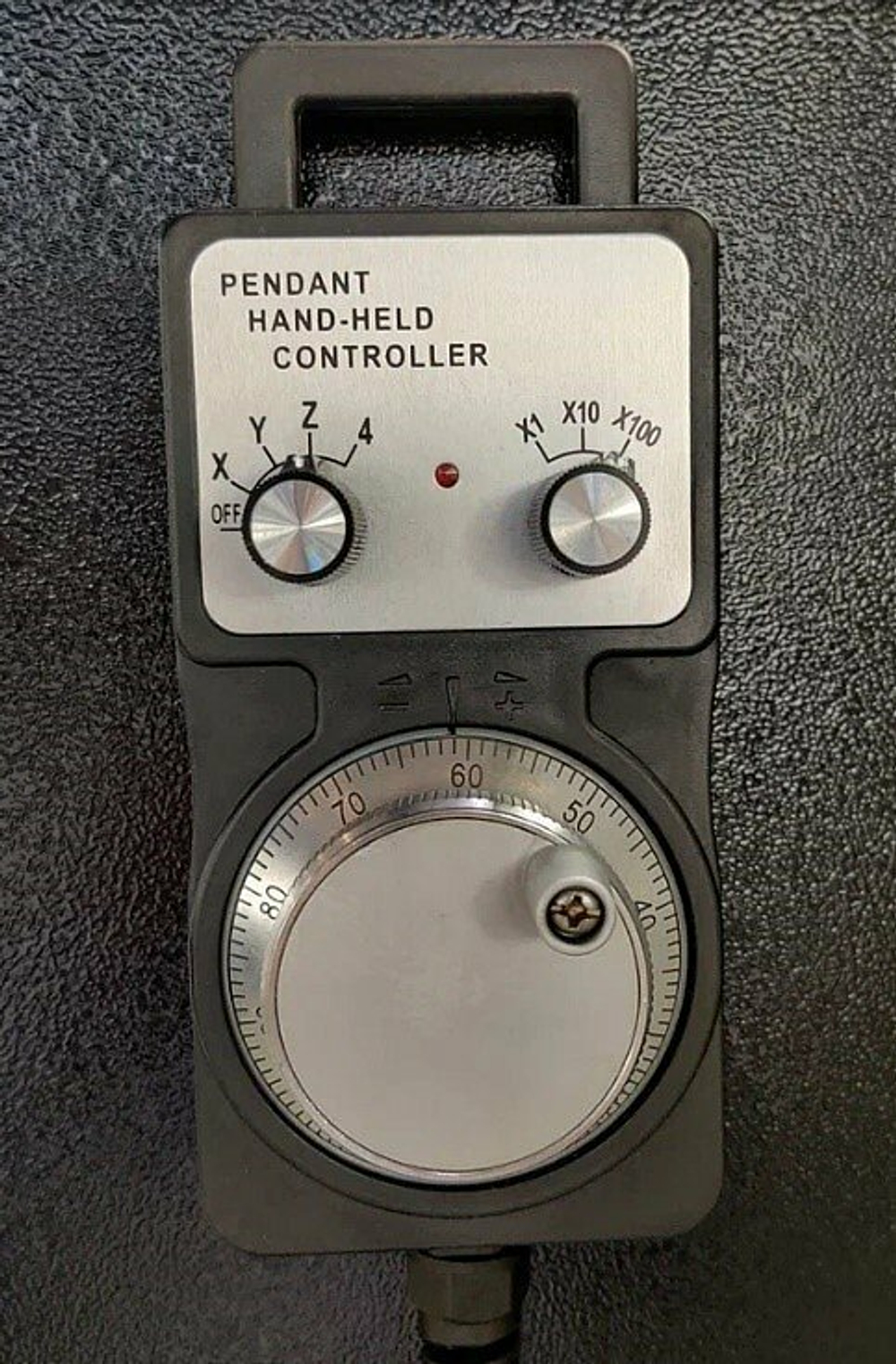

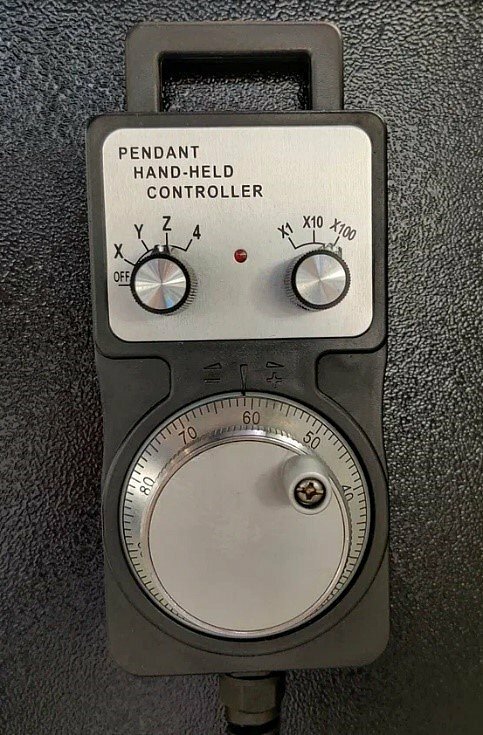

МАХОВИК ПЕРЕМЕЩЕНИЯ ПО ОСЯМ Это устройство позволяет удаленно управлять процессами обработки, изменять положение инструмента и скорость подачи, настраивать работу шпинделя, возвращаться на базу и выполнять другие действия без необходимости подходить к стойке управления. |
 |

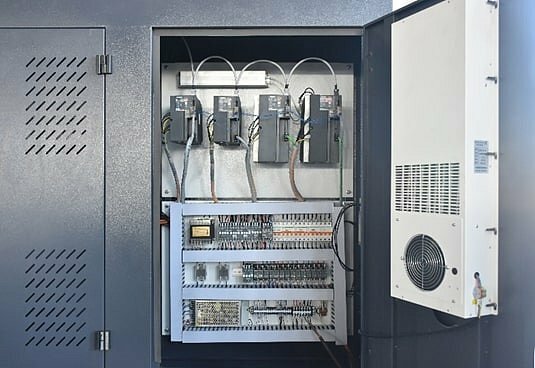

ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОНДИЦИОНЕРОМ И КОМПОНЕНТАМИ SСHNEIDER Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. |
  |
ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА RENISHAW Состоит из стационарной базы и подвижной руки, которая может перемещаться в позицию замера в двух режимах: первый режим — ручное управление оператором, идеально подходит для средне загруженных производств с средним уровнем автоматизации; второй режим — автоматическое управление электроприводом через ЧПУ, предназначен для высоко загруженных производств с высоким уровнем автоматизации. Это необходимо для проверки инструментов на износ и дефекты в течение процесса обработки. * Стандарт для NEXUS 42M, NEXUS 55M и NEXUS 55ML. |
 |

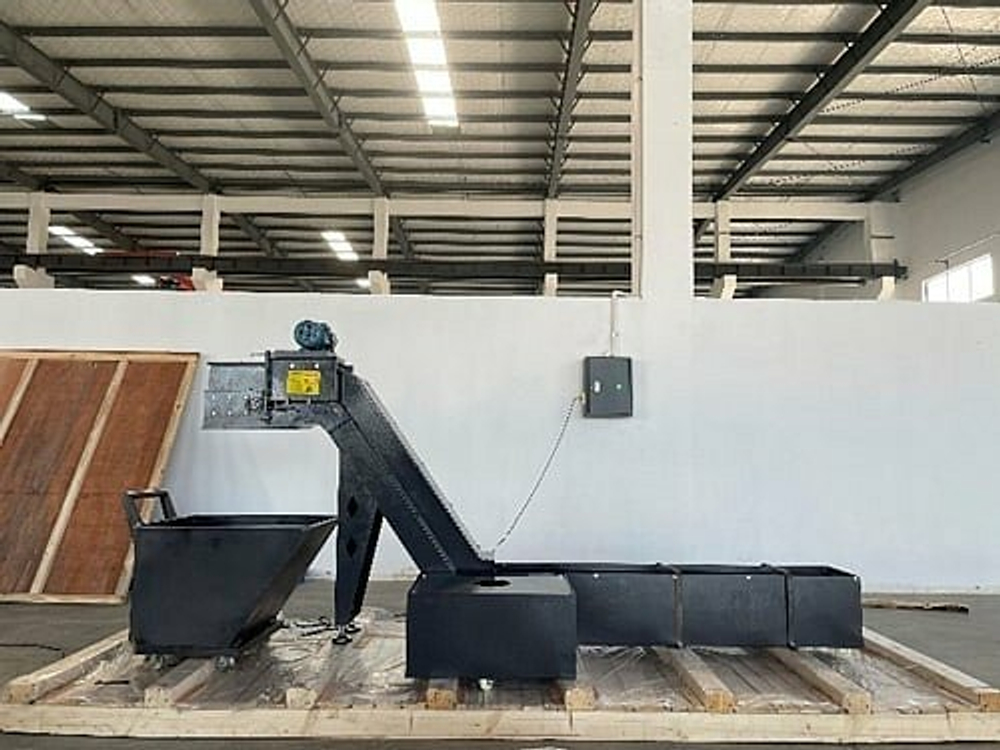

АВТОМАТИЧЕСКИЙ ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
 |

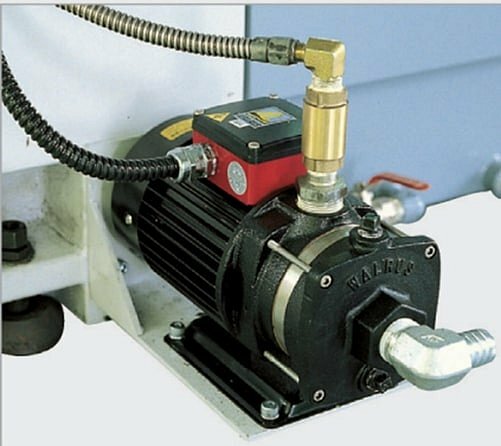

ПОДАЧА СОЖ 20 БАР Этот механизм оптимизирует удаление стружки и тепла из зоны резания с помощью подачи смазочно-охлаждающих жидкостей через револьверную голову с высокой производительностью (до 20 бар). Благодаря этому, режущая кромка инструмента сохраняет свои рабочие характеристики на более длительный срок, что позволяет сэкономить на замене инструмента. * Фактический вид может отличаться от изображения на фотографии. |
 |

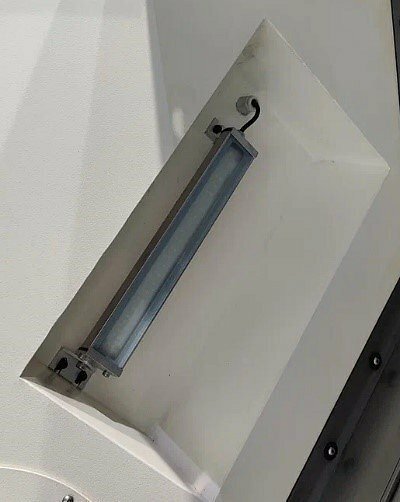

ВСПОМОГАТЕЛЬНЫЙ ИСТОЧНИК СВЕТА Современное LED освещение, установленное сверху, обеспечивает равномерное освещение всей рабочей зоны станка, обеспечивая отличную видимость в процессе работы и контроля за рабочей зоной. |
