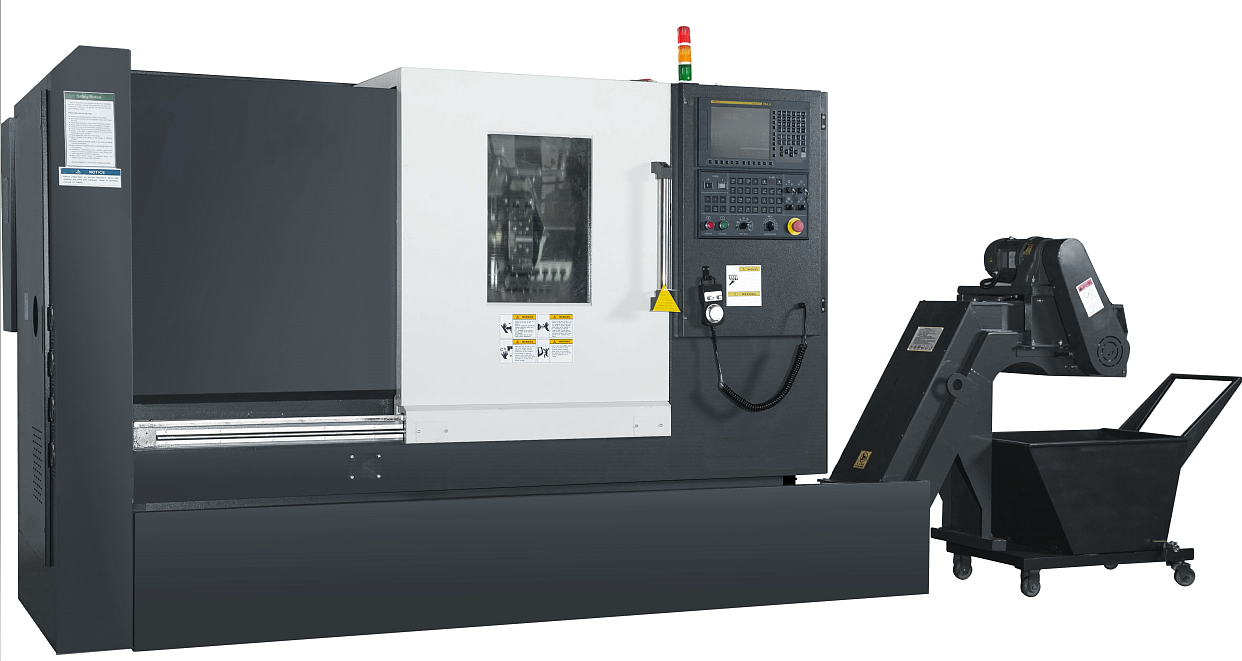

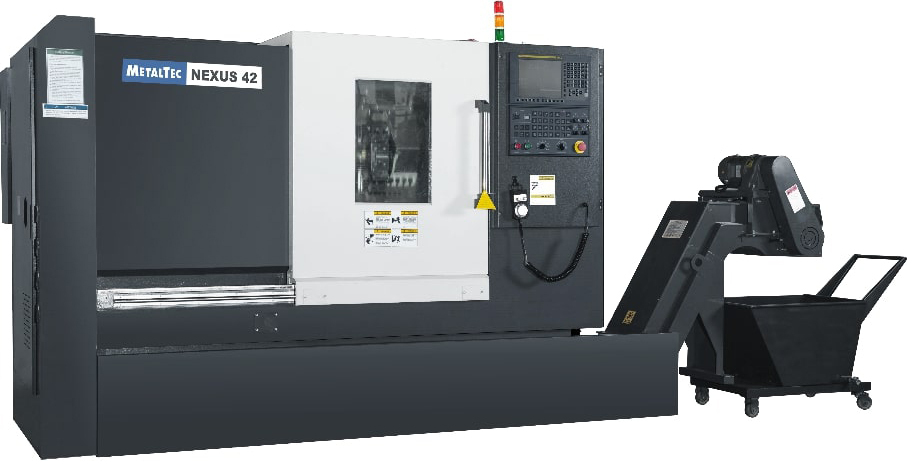

MetalTec NEXUS 35М Токарный станок ЧПУ с наклонной станиной

КАБИНЕТНОЕ ОГРАЖДЕНИЕ

Оборудование отличается не только высоким качеством лакокрасочного покрытия, но и эргономичным дизайном, придающим ему современный вид.

Кабинетное ограждение предназначено для защиты оператора станка от возможных травм, таких как контакт с подвижными элементами, отлетающая стружка, СОЖ и масло.

Установленный на станке концевой датчик предотвращает случайное включение станка при открытой двери, что существенно повышает уровень безопасности в процессе производства.

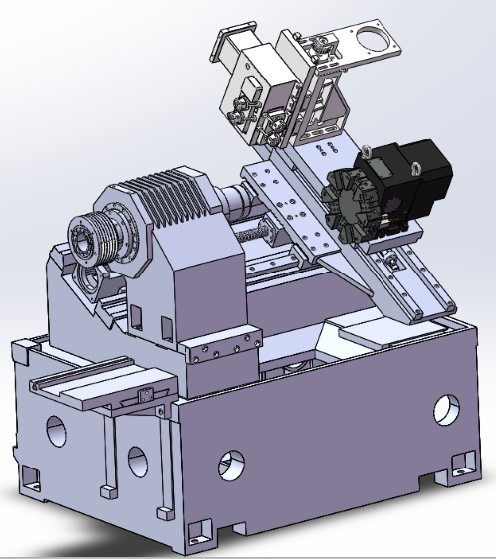

НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА С УГЛОМ НАКЛОНА 30°

Станки MetalTec NEXUS обеспечивают отсутствие вибраций в процессе обработки благодаря жесткости и стабильности конструкции.

Станина проходит комплексную термообработку для снятия внутренних напряжений:

• Литье и термическая обработка для снятия напряжений занимают 4 дня;
• Искусственное старение проводится в течение 1 года;
• Механическая обработка включает фрезерование, шлифование и закалку до 55-60 HRC;
• Шабрение обеспечивает площадь соприкосновения не менее 70%;
• Усиление внутренних частей станины ребрами жесткости придает конструкции практически неограниченный запас прочности.

* Стандартная комплектация станков MetalTec NEXUS включает виброопоры для дополнительного снижения вибрации.

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ

Направляющие качения и шарико-винтовые передачи  защищены стальными телескопическими кожухами по осям X и Z, что исключает попадание стружки и СОЖ на подвижные элементы.

Эта функция предотвращает механическое воздействие на направляющие, что продлевает их срок службы и сохраняет заводские параметры точности и позиционирования.

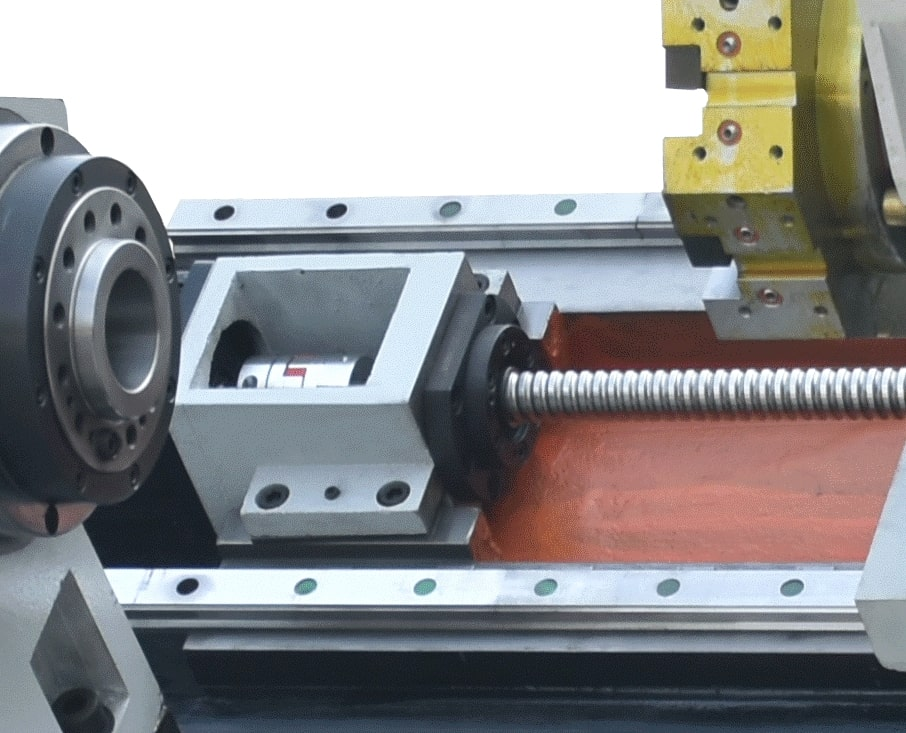

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ (ТАЙВАНЬ)

Рельсы и каретки не требуют специального технического обслуживания при нормальных условиях эксплуатации, благодаря автоматической системе подачи смазки, которая обеспечивает долговечность и сохраняет высокие скоростные характеристики, точность позиционирования и плавность хода.

Шарико-винтовая передача является ключевым компонентом токарного центра с ЧПУ, обеспечивая движение рабочего модуля станка — суппорта с установленной револьверной головой.

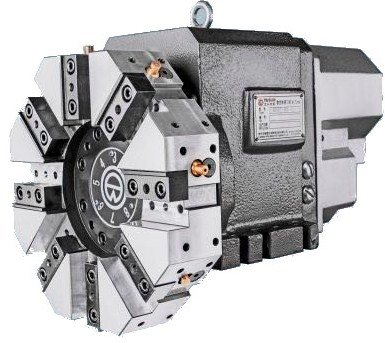

8-МИ ПОЗИЦИОННАЯ ГИДРАВЛИЧЕСКАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА

Максимальное количество устанавливаемых инструментов составляет – 8 единиц, что делает данную револьверную систему более функциональной в сравнении с 4-х и, 6-ти позиционной.

Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20х20 мм

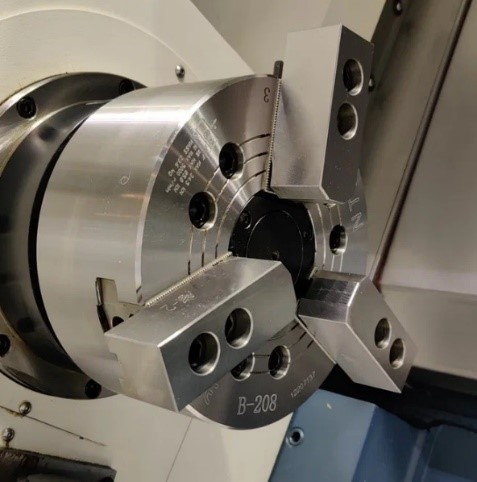

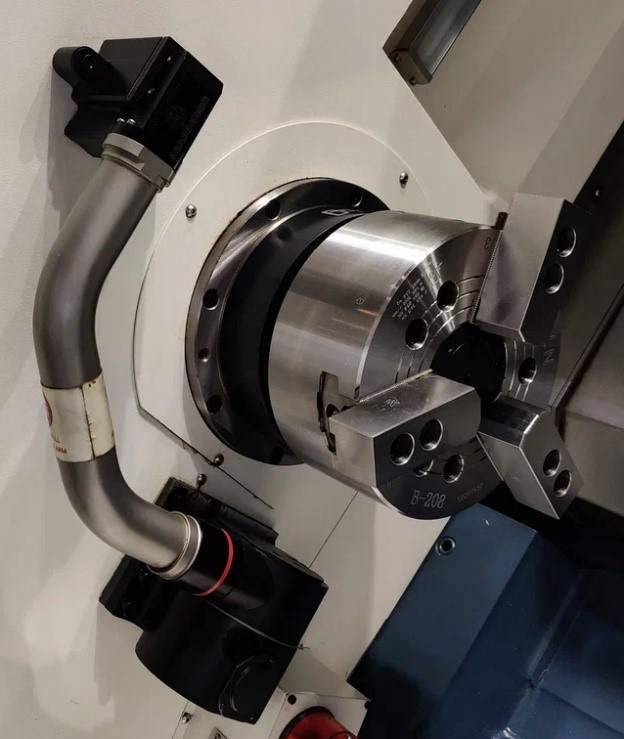

ГИДРАВЛИЧЕСКИЙ ПАТРОН IVY 150 ММ (ГЕРМАНИЯ)

Предназначен для быстрого зажима прутков и заготовок различных сечений, включая цилиндрические, четырехгранные, шестигранные и другие.

Точное центрирование достигается благодаря упруго деформируемым зажимным элементам (кулачкам), которые перемещаются одновременно.

Механизм обеспечивает самоцентрирование прутка или детали в патроне, не допуская погрешности точности центрирования более 0.05 - 0.08 мм.

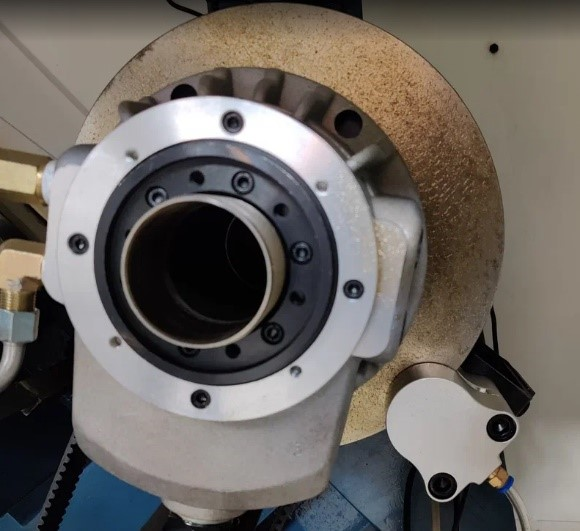

5,5/7,5 КВТ ЭЛЕКТРОДВИГАТЕЛЬ ШПИНДЕЛЯ И ГИДРАВЛИЧЕСКАЯ СИСТЕМА ТОРМОЖЕНИЯ

Обеспечивает торможение в процессе работы и удержание шпинделя в неподвижном состоянии. В отличие от торможения контртоком, которое вызывает удары в коробке передач, постоянные поломки схемы, подгорание контактов пускателя и быстрый износ ремней, гидравлическая система лишена этих недостатков. Она более эффективна и надежна.

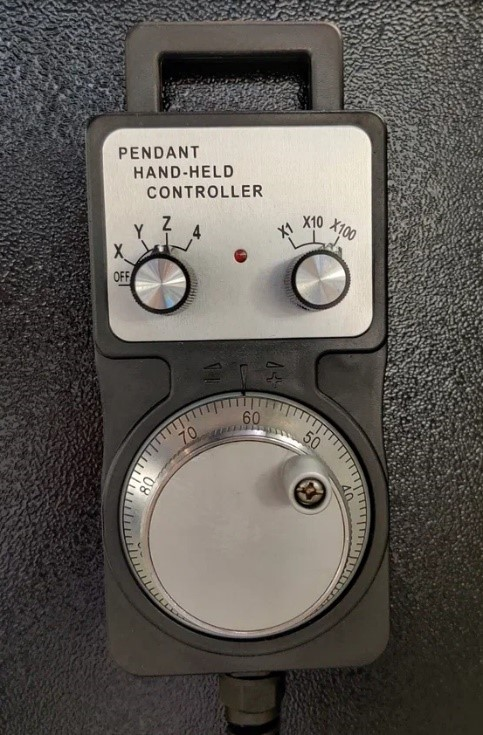

МАХОВИК ПЕРЕМЕЩЕНИЯ ПО ОСЯМ

Это устройство позволяет удаленно управлять процессами обработки, изменять положение инструмента и скорость подачи, настраивать работу шпинделя, возвращаться на базу и выполнять другие действия без необходимости подходить к стойке управления.

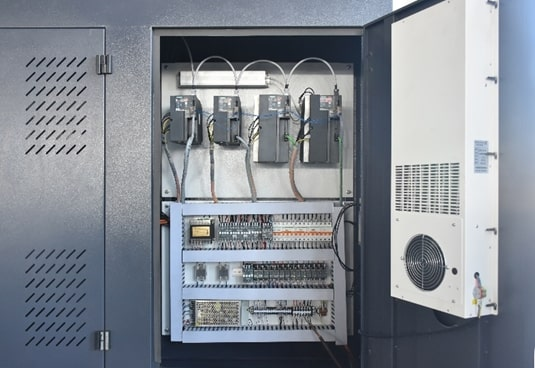

ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОНДИЦИОНЕРОМ И КОМПОНЕНТАМИ DELIXI

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).

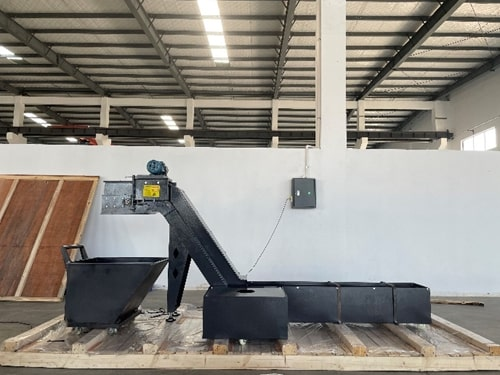

АВТОМАТИЧЕСКИЙ ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.

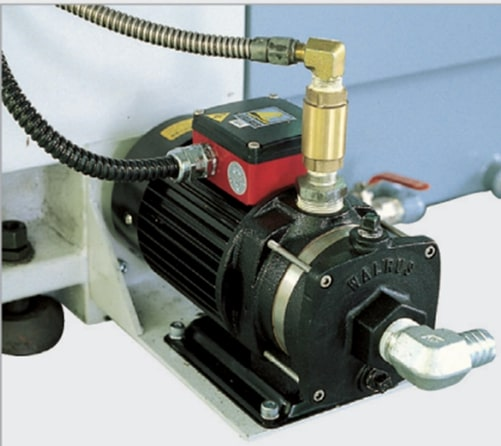

ПОДАЧА СОЖ 300Вт

Этот механизм оптимизирует удаление стружки и тепла из зоны резания с помощью подачи смазочно-охлаждающих жидкостей через револьверную голову с высокой производительностью (300 Вт). Благодаря этому, режущая кромка инструмента сохраняет свои рабочие характеристики на более длительный срок, что позволяет сэкономить на замене инструмента.

* Фактический вид может отличаться от изображения на фотографии.

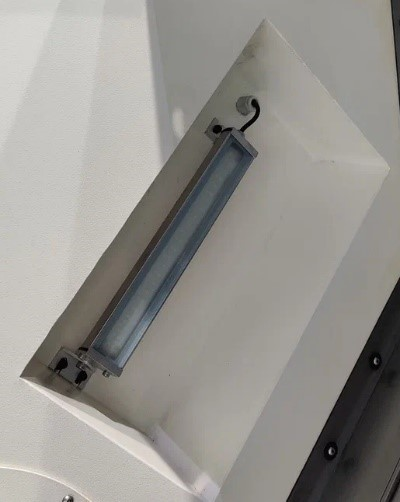

ВСПОМОГАТЕЛЬНЫЙ ИСТОЧНИК СВЕТА

Современное LED освещение, установленное сверху, обеспечивает равномерное освещение всей рабочей зоны станка, обеспечивая отличную видимость в процессе работы и контроля за рабочей зоной.

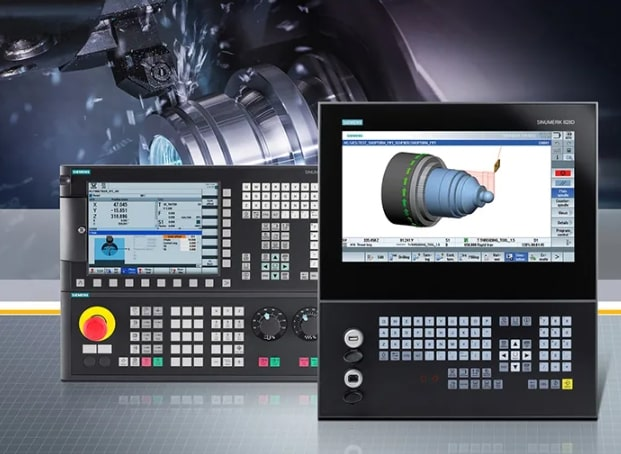

ПАНЕЛЬ УПРАВЛЕНИЯ

Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии.

Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 828D и в жестких условиях окружающей среды.

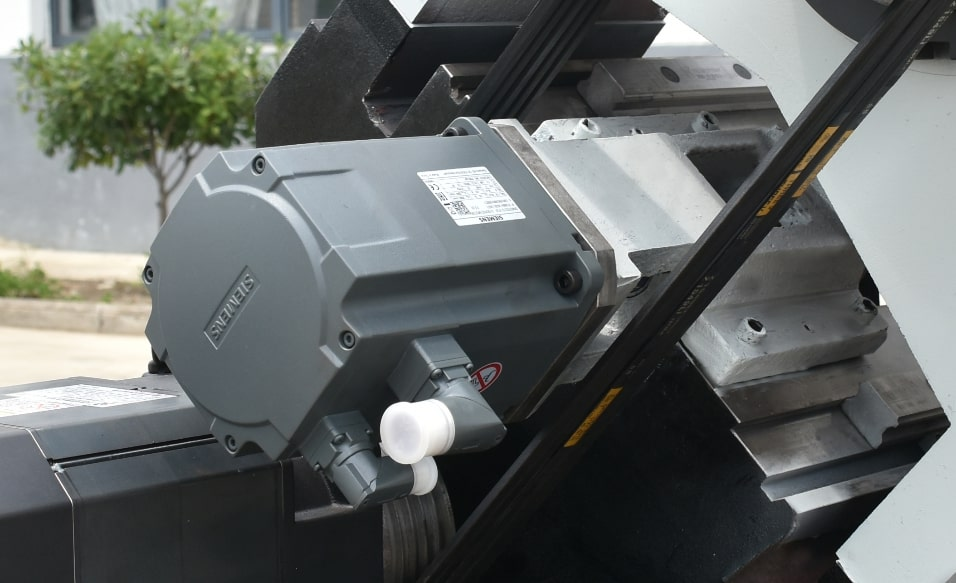

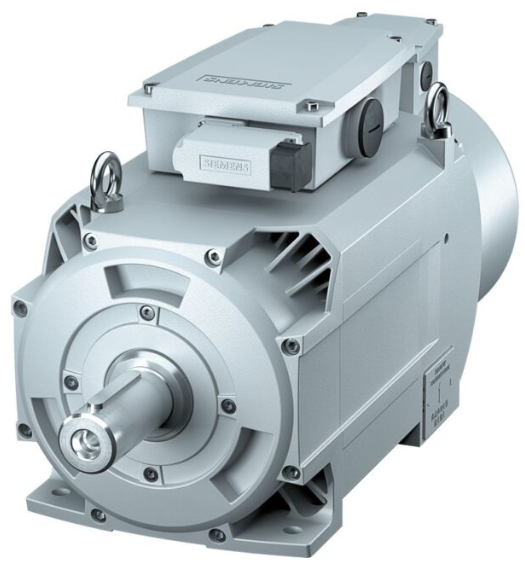

ПРИВОДНАЯ СИСТЕМА SIEMENS

Благодаря множеству технических инноваций приводная система SIEMENS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.

Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

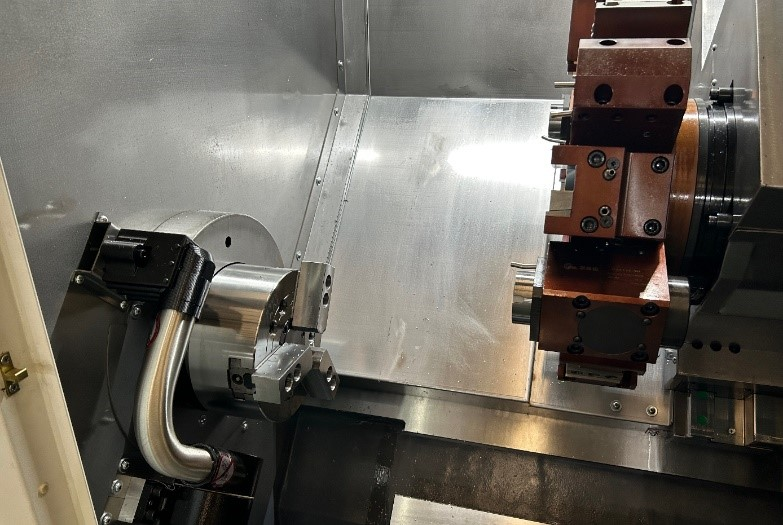

ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА RENISHAW

Состоит из стационарной базы и подвижной руки, которая может перемещаться в позицию замера в двух режимах: первый режим — ручное управление оператором, идеально подходит для средне загруженных производств с средним уровнем автоматизации; второй режим — автоматическое управление электроприводом через ЧПУ, предназначен для высоко загруженных производств с высоким уровнем автоматизации.

Это необходимо для проверки инструментов на износ и дефекты в течение процесса обработки.
