Назначение

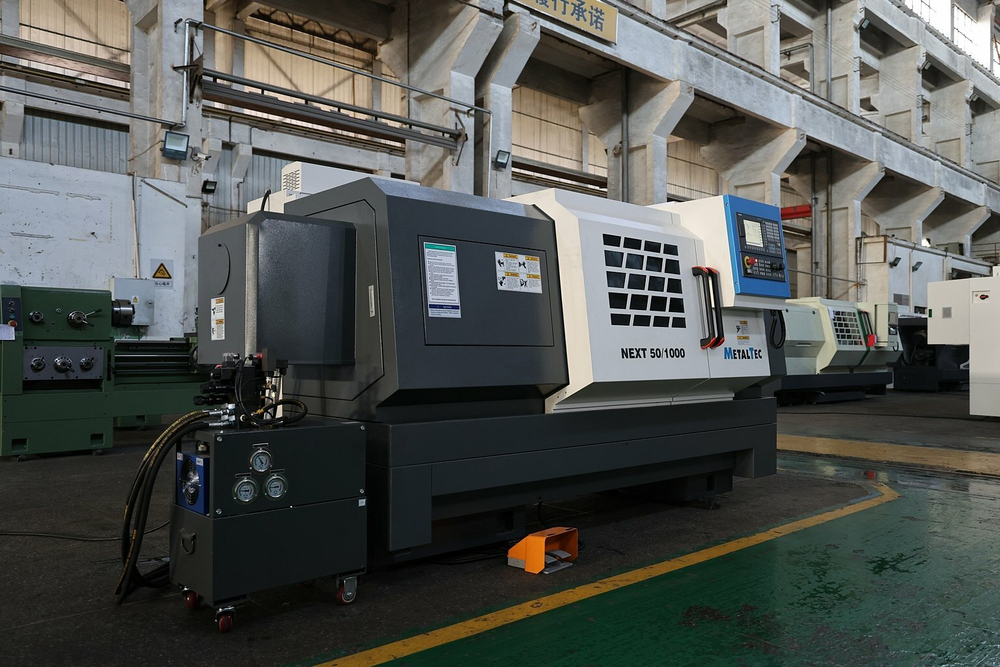

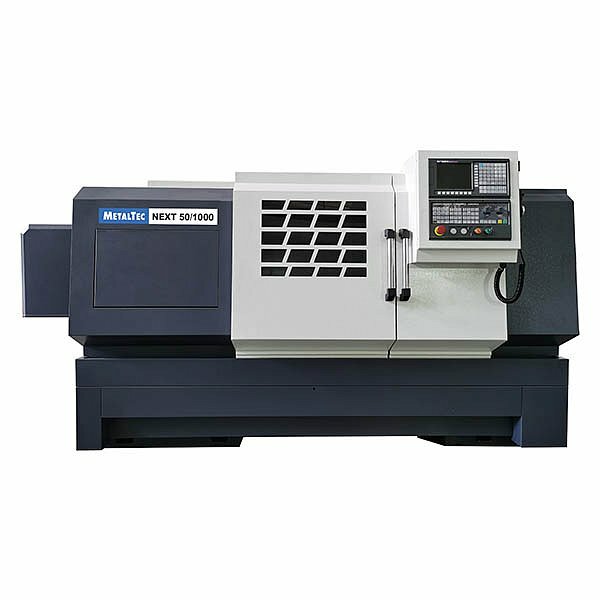

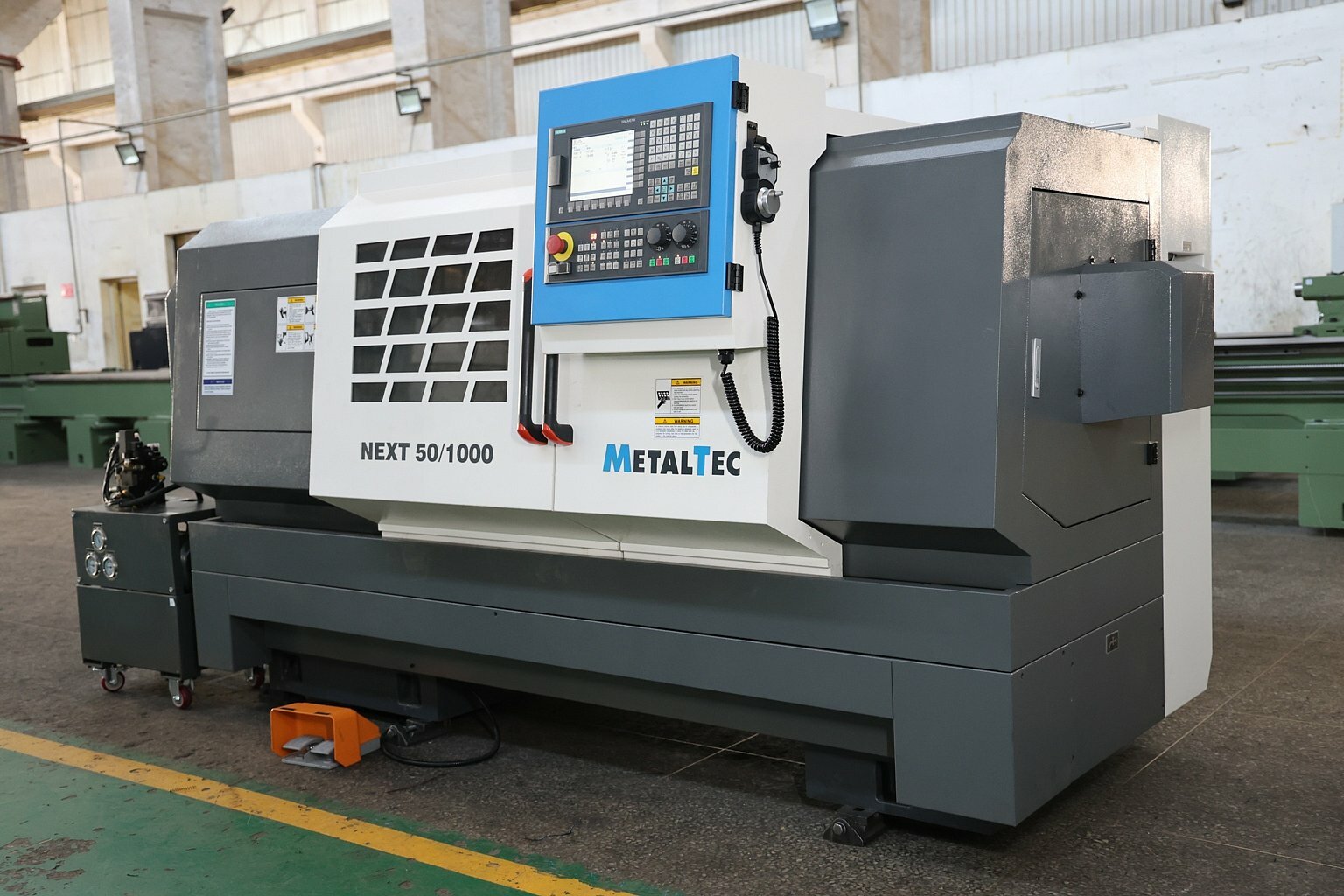

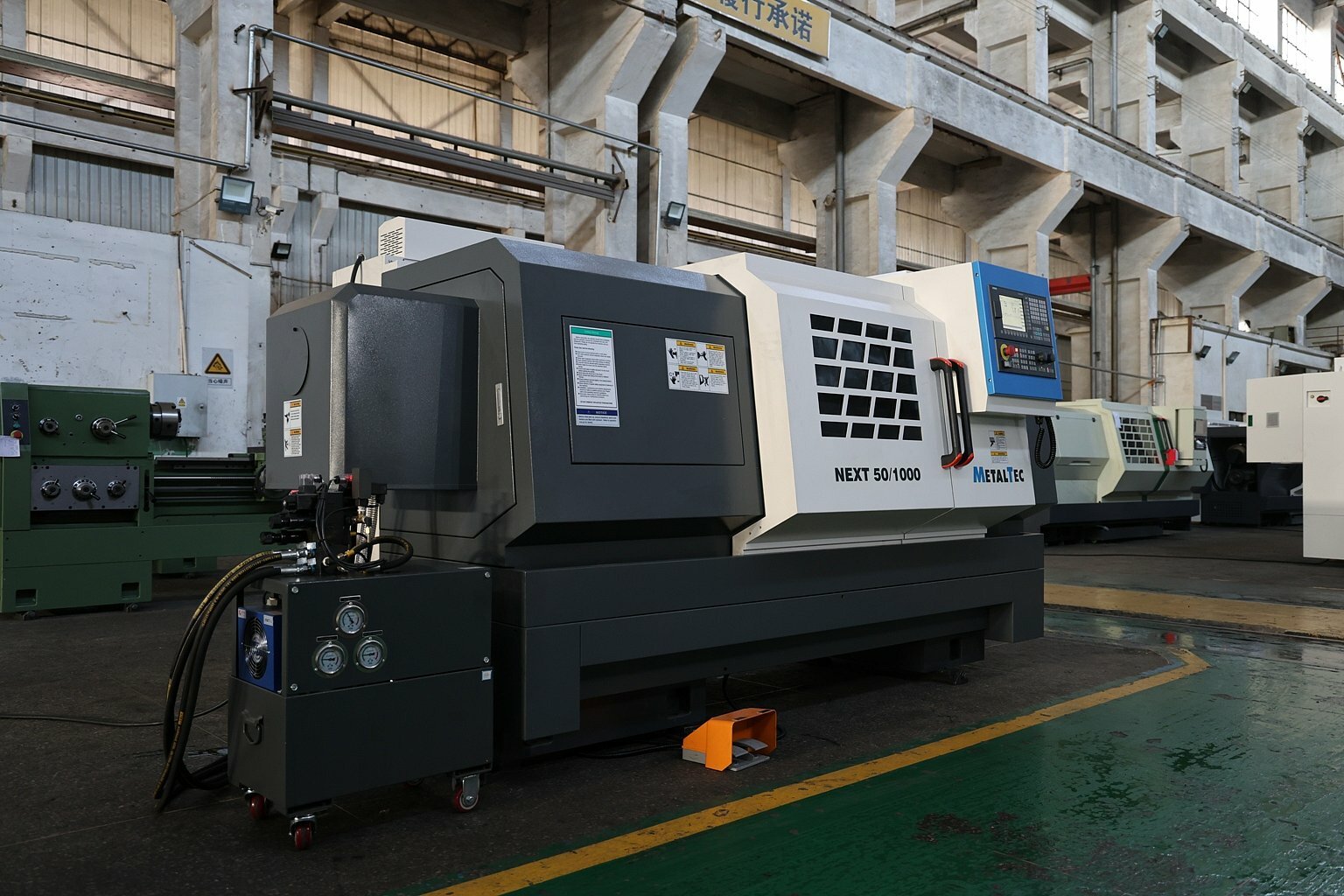

Токарный станок ЧПУ с горизонтальной станиной - MetalTec NEXT 50x1000 предназначен для обработки металлических изделий в различных отраслях промышленности, включая машиностроение, автомобильную промышленность, медицинскую технику и энергетику, обеспечивая высокую точность и качество поверхности обработанных изделий.
Высокие технические характеристики и надежность станка обеспечиваются благодаря использованию компонентов и узлов от ведущих мировых производителей. Это позволяет осуществлять обработку деталей с высокой точностью и стабильностью качества.
Область применения
Станки MetalTec NEXT 50x1000 характеризуются высокой жесткостью >HRC55 и используются для обработки внутренних и внешних поверхностей деталей с криволинейными и ступенчатыми профилями. Поддерживает широкий спектр операций, включая точение, сверление, фрезерование и нарезание резьбы.
СХЕМА ОБРАБОТКИ:
 |
 |
 |
 |
| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
Особенности:
- Горизонтальная станина из чугуна имеет индукционную закалку с твердостью > HRC55;
- Гидравлическая задняя бабка;

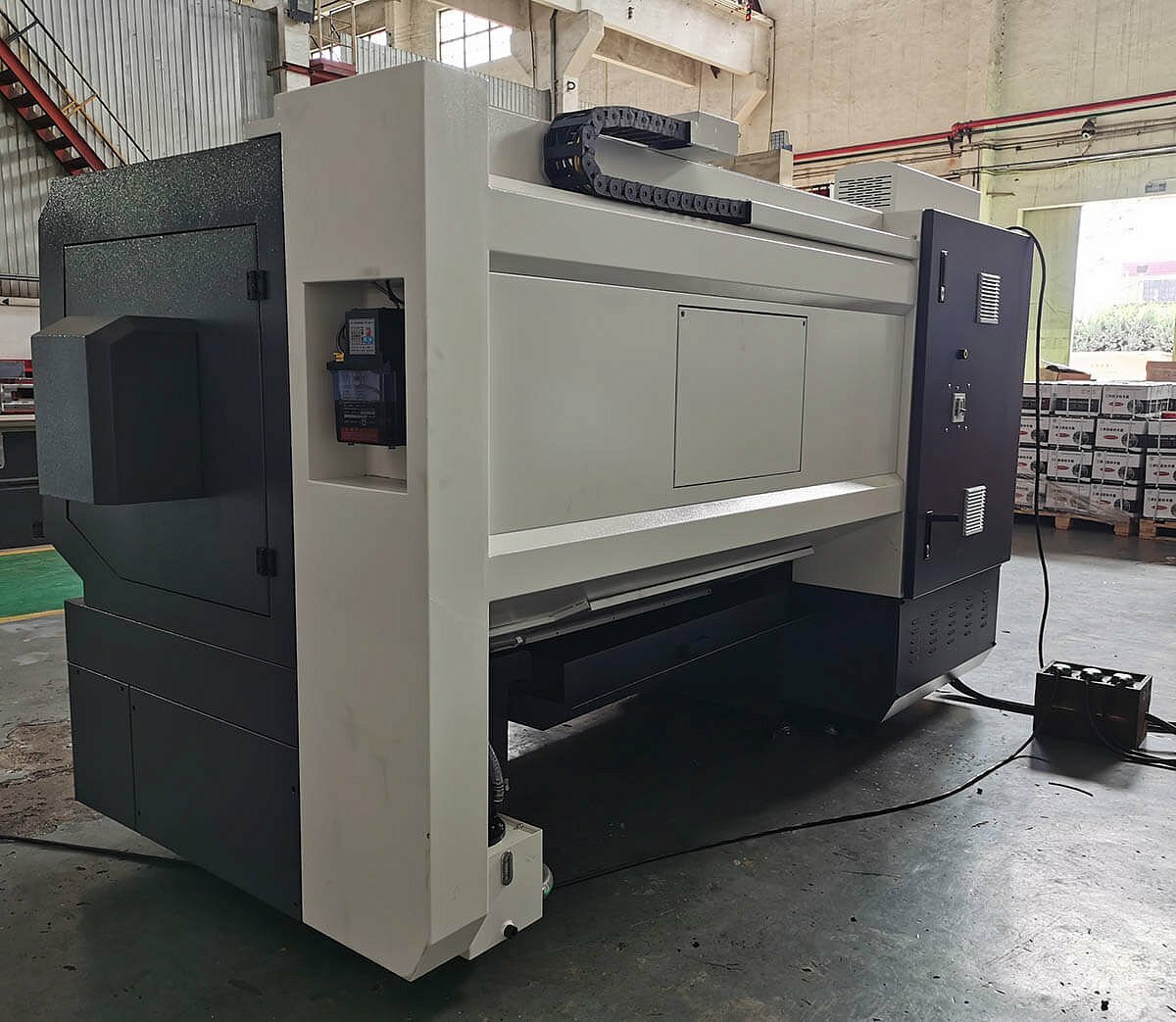

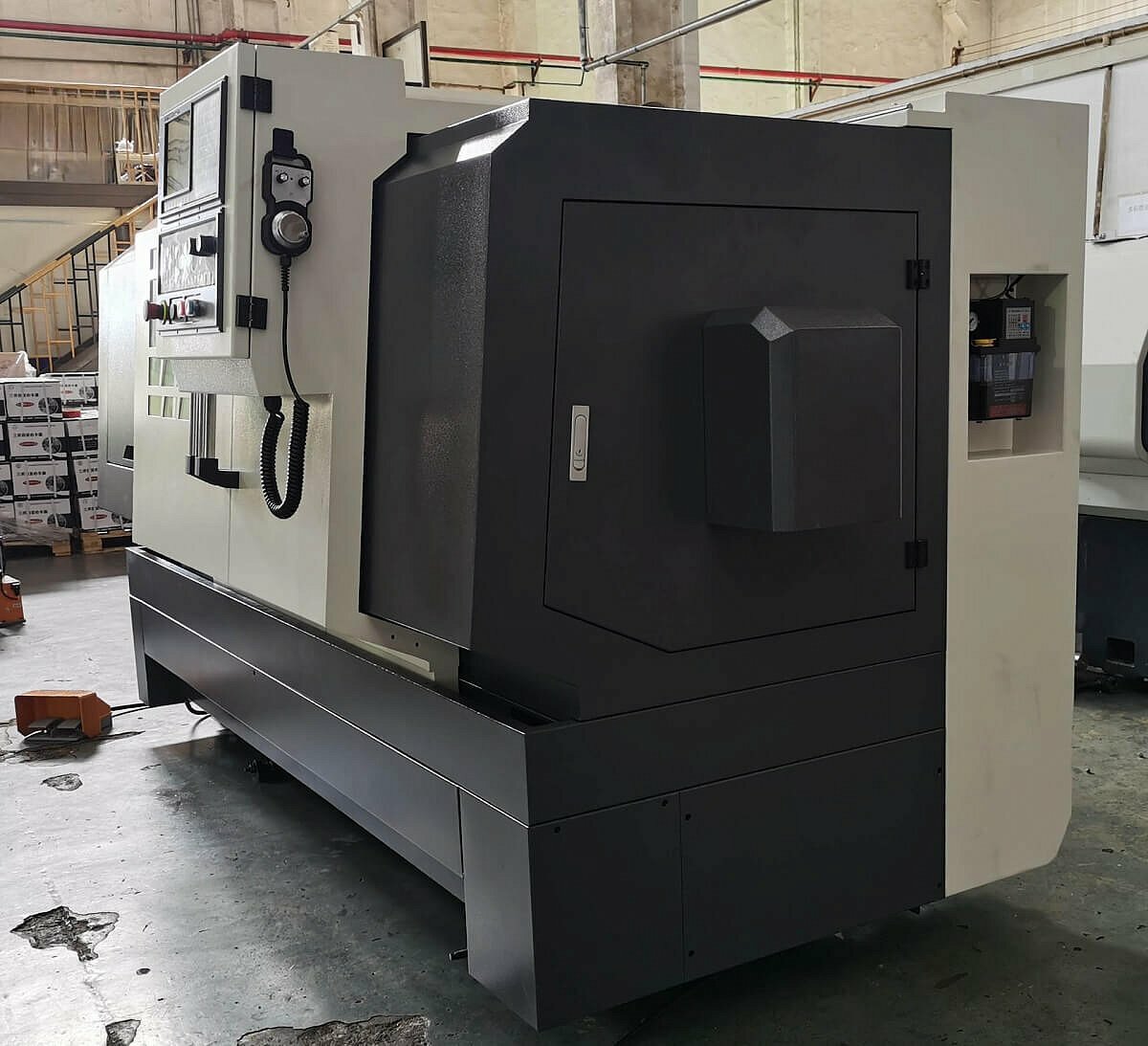

- Полное кабинетное ограждение;
- Высокая скорость и точность обработки благодаря мощному электрошпинделю с надежными подшипниками;
- Проходное отверстие шпинделя 65 мм;
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев;

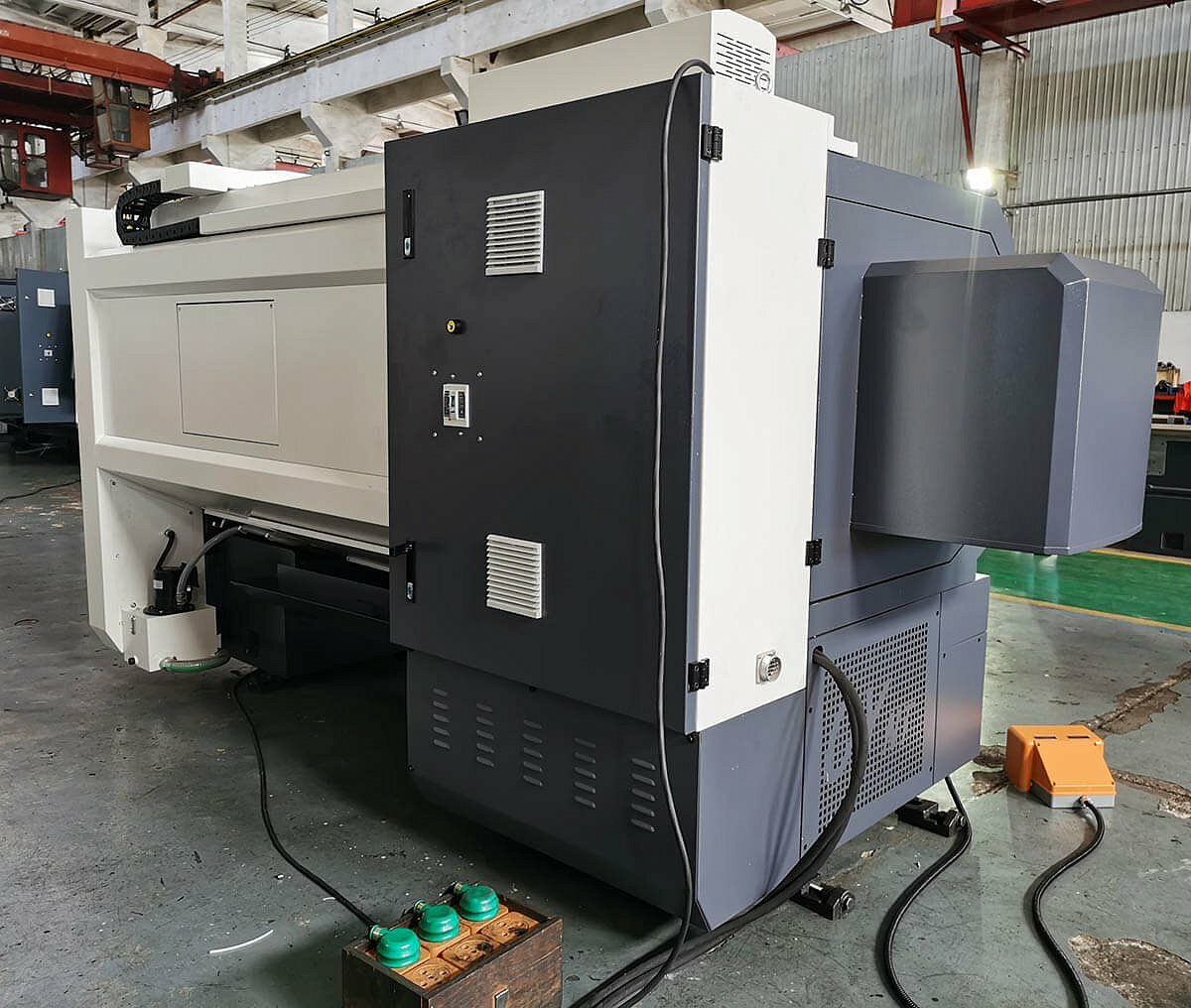

- Электрический шкаф с защитой IP54 обеспечивает надежную работу электроники.
Преимущества:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия;
- Эргономичный дизайн и удобное расположение основных модулей станка;
- Станок компактный, занимает мало пространства на производстве;
- Литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
- Чугунная станина сводит на нет рабочие вибрации;
- Мощный двигатель для стабильной и высоко производительной работы;
- Система установки и смены инструмента для решения технических задач любой сложности;
- Подача смазочно-охлаждающей жидкости в зону резки;
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка.
Конструктивные особенности
  |

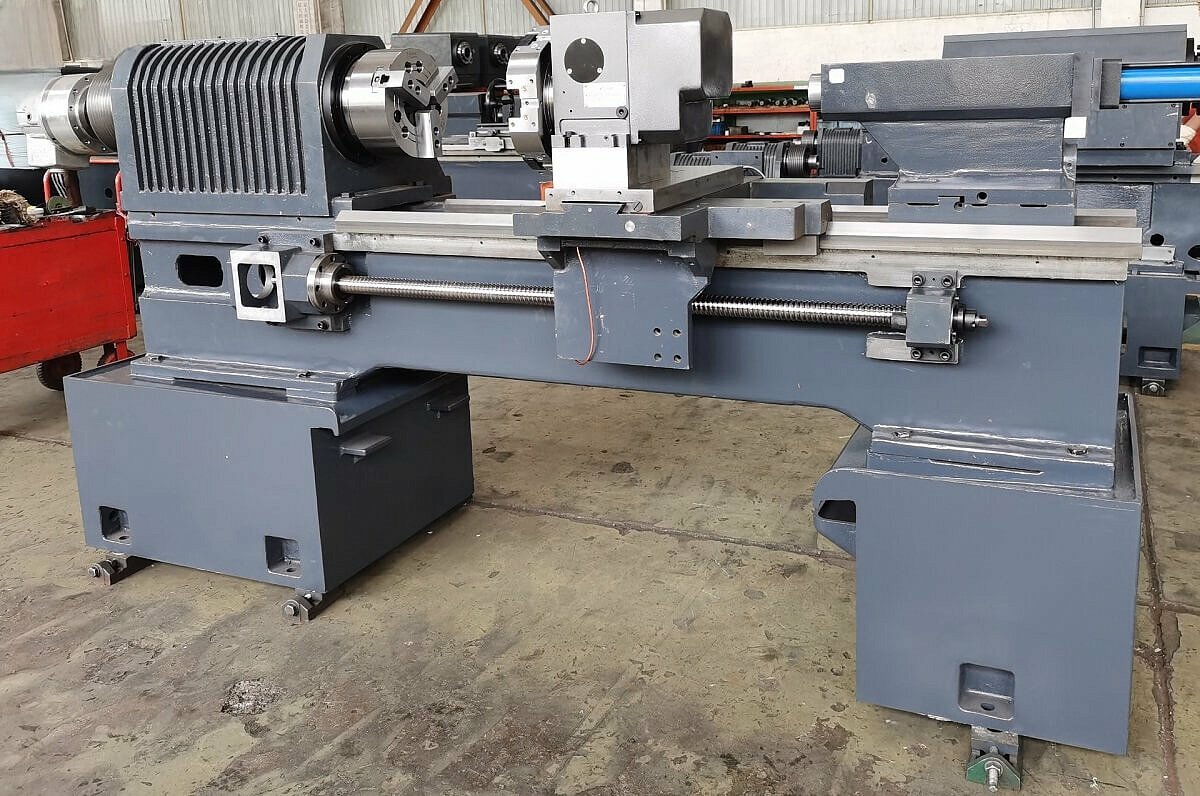

МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Конструктивные элементы станины изготавливаются из высокопрочного чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |
НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ Этот тип направляющих широко используется благодаря своей высокой грузоподъемности и жесткости. В нормальных условиях эксплуатации они не требуют специального технического обслуживания, кроме периодического добавления смазки, что обеспечивает их длительный срок службы. Направляющие сохраняют высокие скоростные характеристики, точное позиционирование и плавность хода в течение всего времени эксплуатации. |
 |

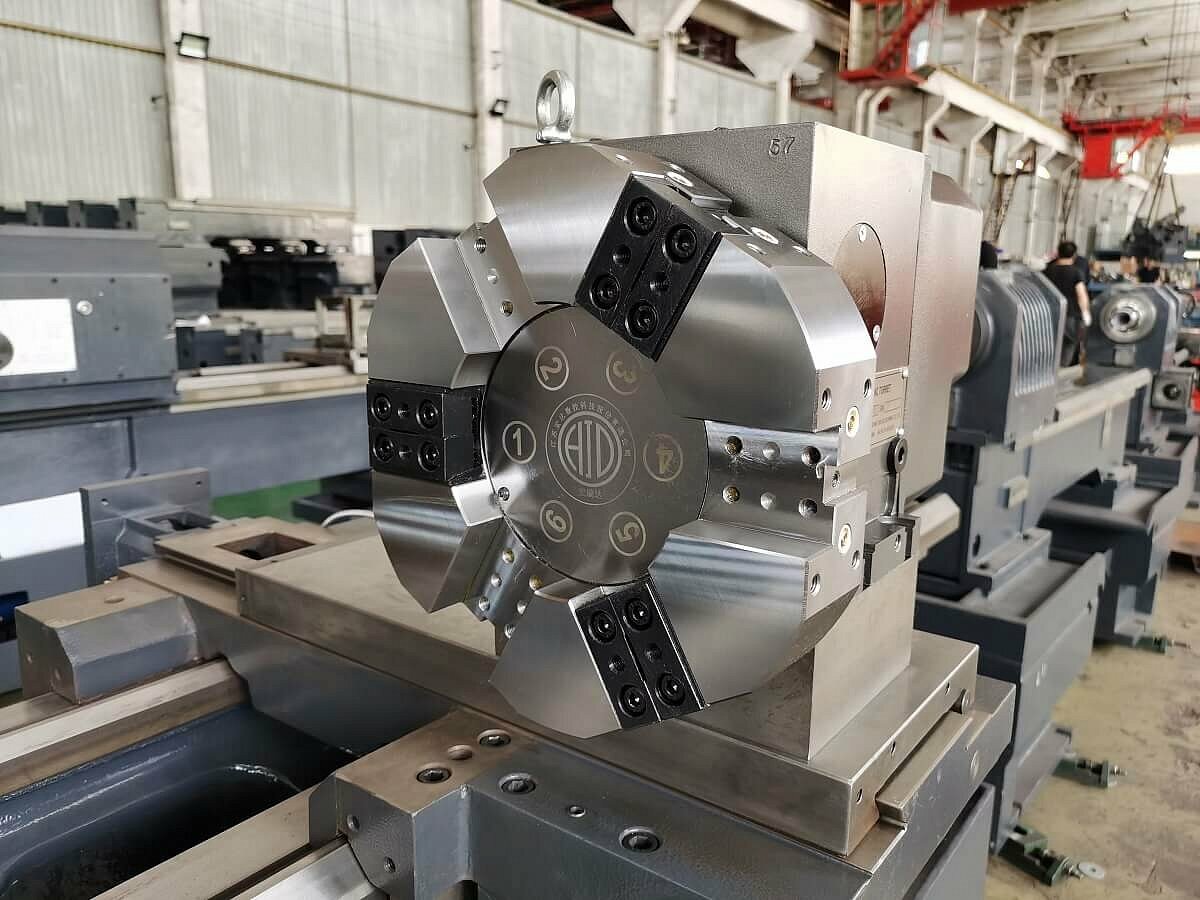

8-МИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ Увеличение производительности металлообработки достигается за счет значительного сокращения времени на смену инструмента. |
  |

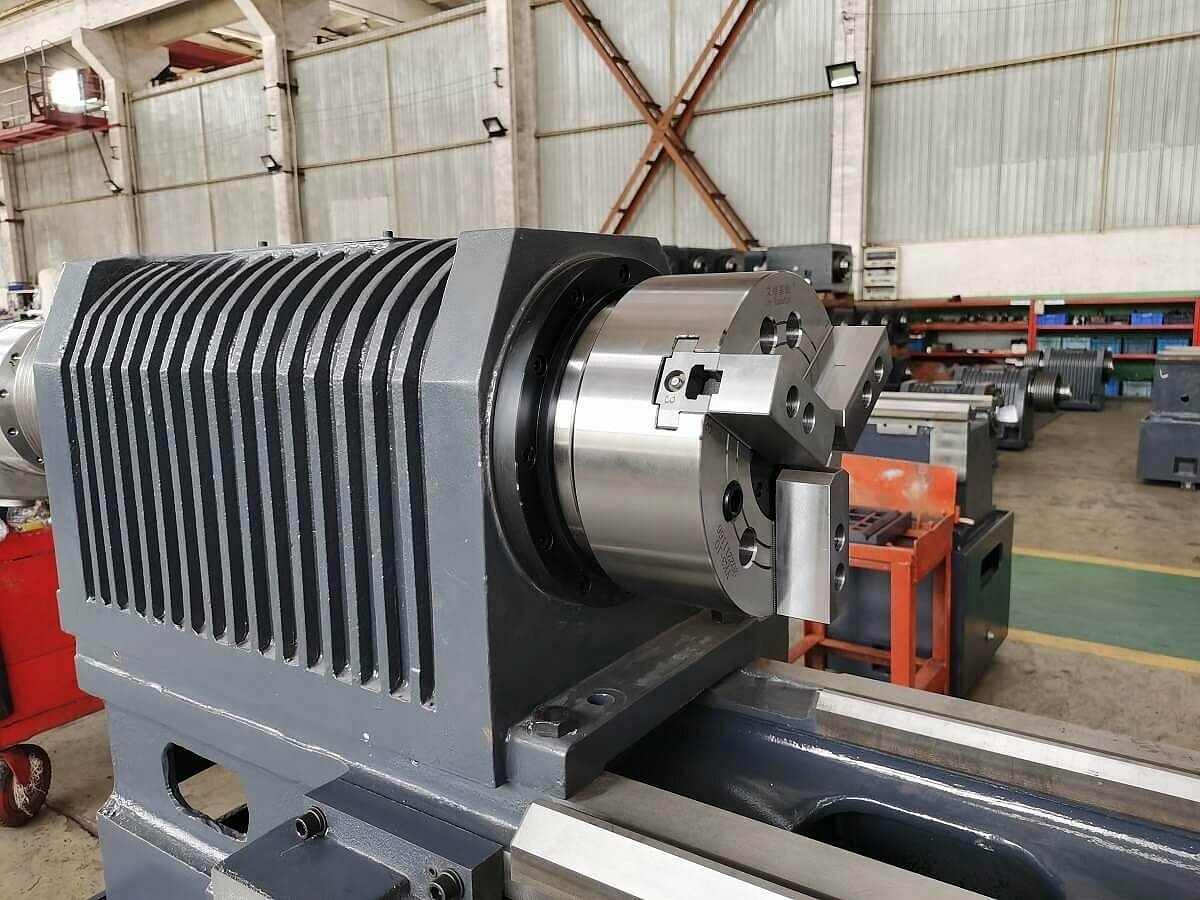

ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Станок MetalTec NEXT 50х1000 оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. |
 |
КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя станка имеет симметричную конструкцию, обеспечивающую равномерное распределение усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Это способствует наилучшей защите и компенсации вибраций, формируя прочную и жесткую структуру. Особенно необходимо такое решение при обработке тяжелых заготовок и использовании импульсной подачи. |
  |
ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА Станок оснащен надежным высокоскоростным двигателем. Передача вращения на шпиндель осуществляется посредством ремня. Мощность главного привода электродвигателя составляет 11/15 кВт. |
  |

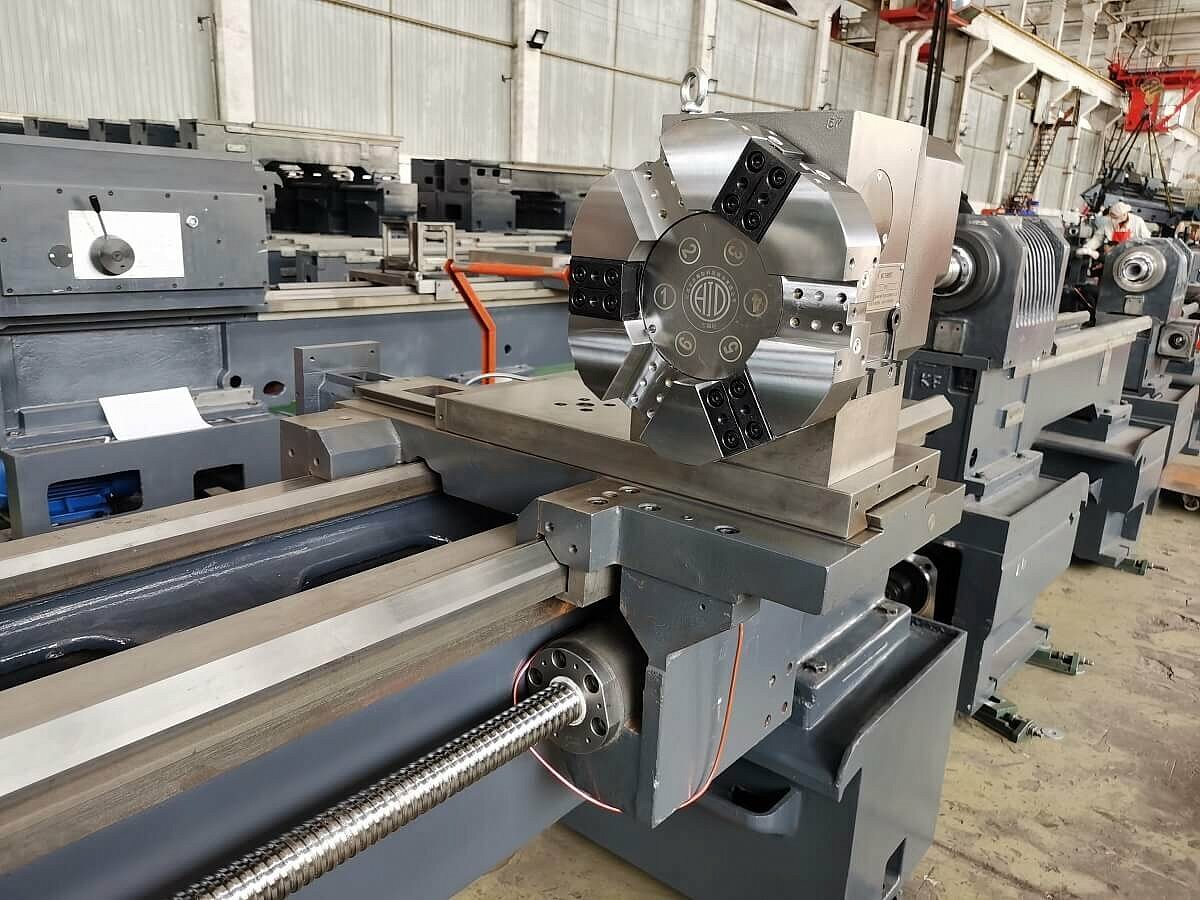

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача (ШВП) играет ключевую роль в работе токарного центра с ЧПУ, обеспечивая движение рабочего модуля станка - инструментальный блок (резцедержка). Прецизионные шлифованные ШВП гарантируют высокую точность и повторяемость позиционирования инструмента, даже при значительных нагрузках во время грубой обработки. Кроме того, они способствуют плавному перемещению инструментального блока и обеспечивают его долговечность. |
 |

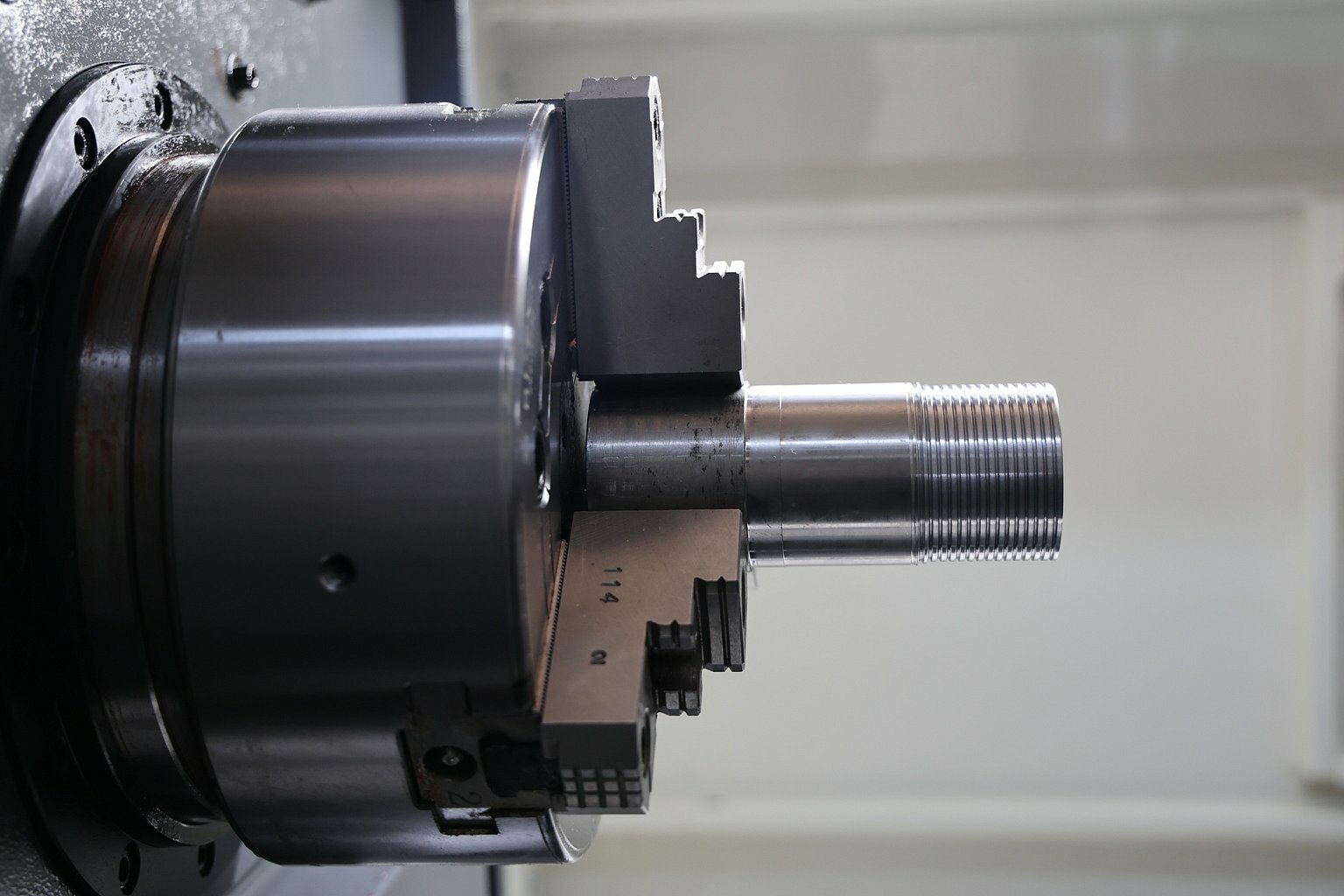

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 250 мм с ручным зажимом заготовки. Также возможна установка патронов с гидравлическим или пневматическим зажимом. |
  |

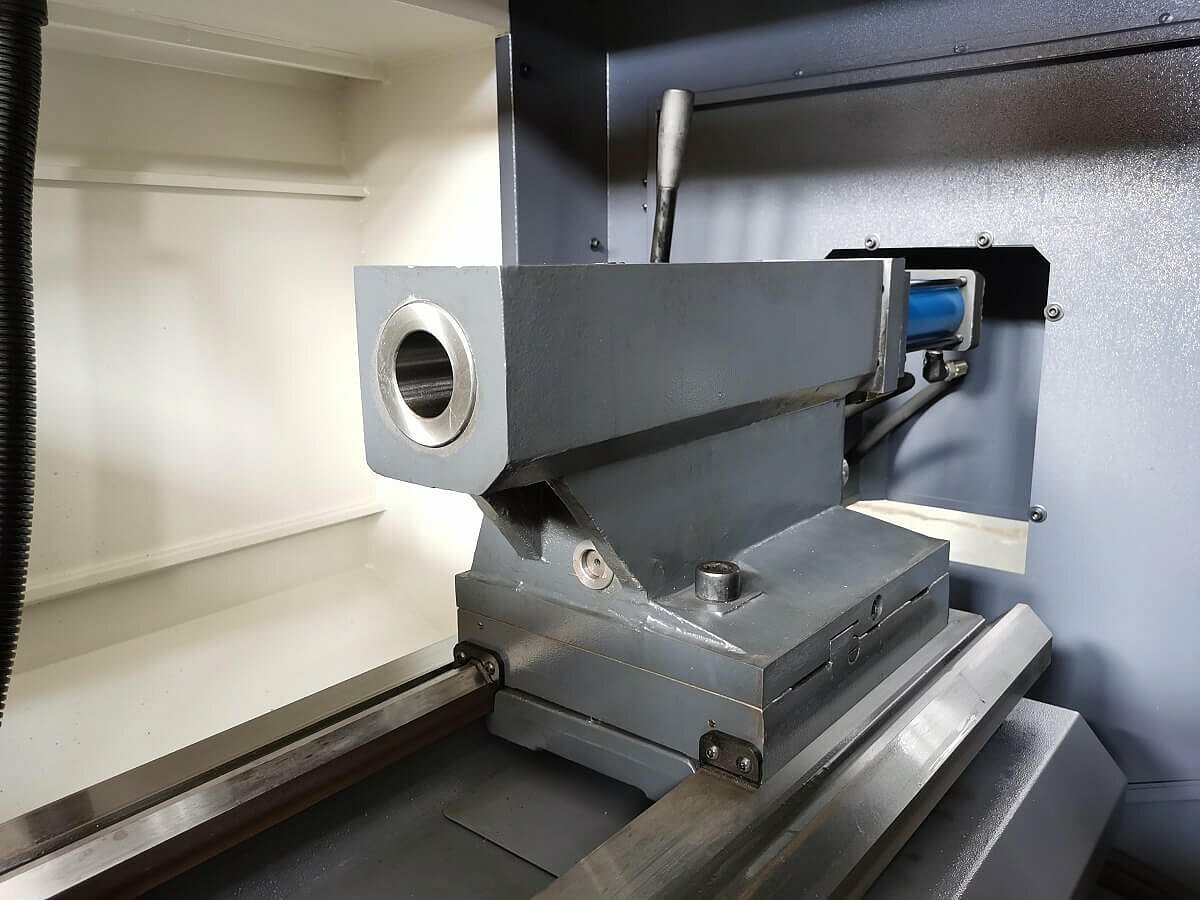

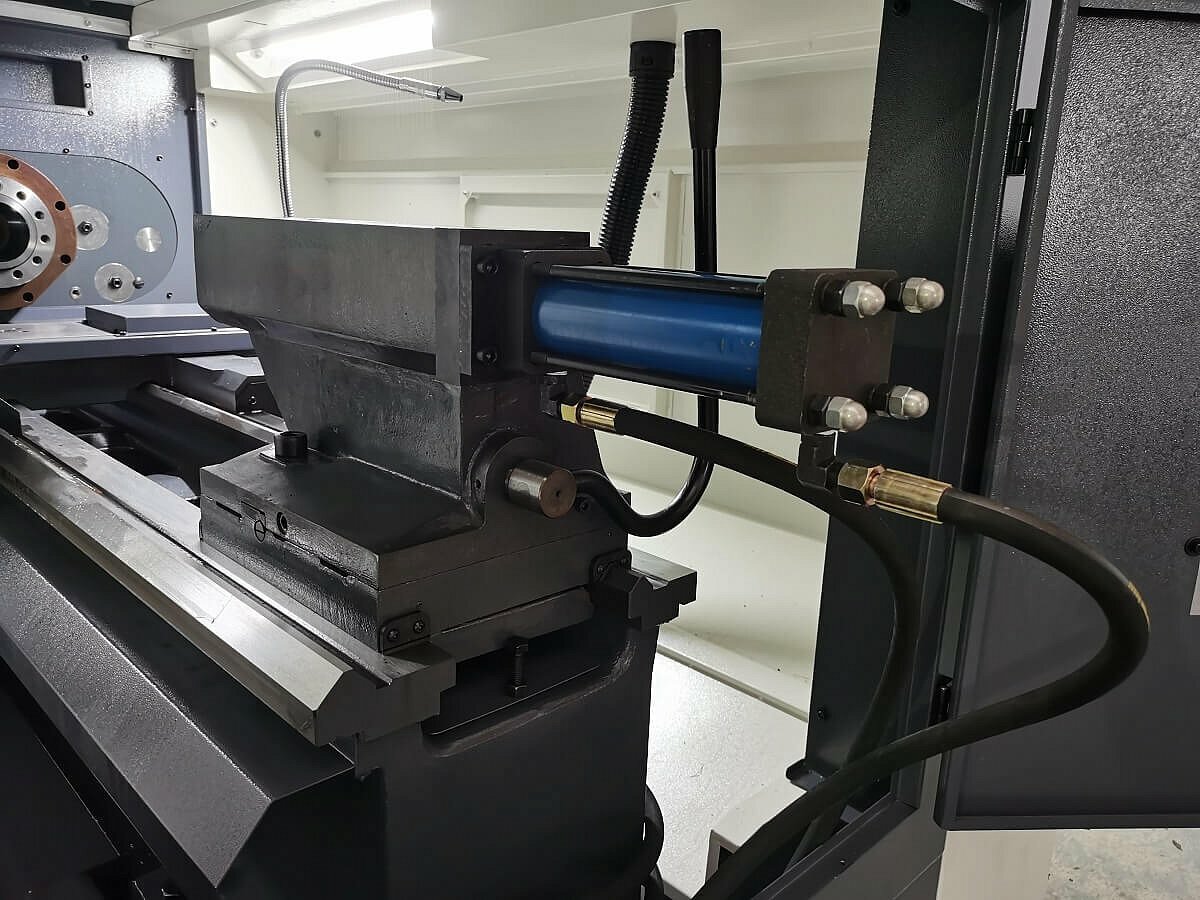

ЗАДНЯЯ ГИДРАВЛИЧЕСКАЯ БАБКА Станок поставляется с задней бабкой с гидравлическим приводом. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. |
 |

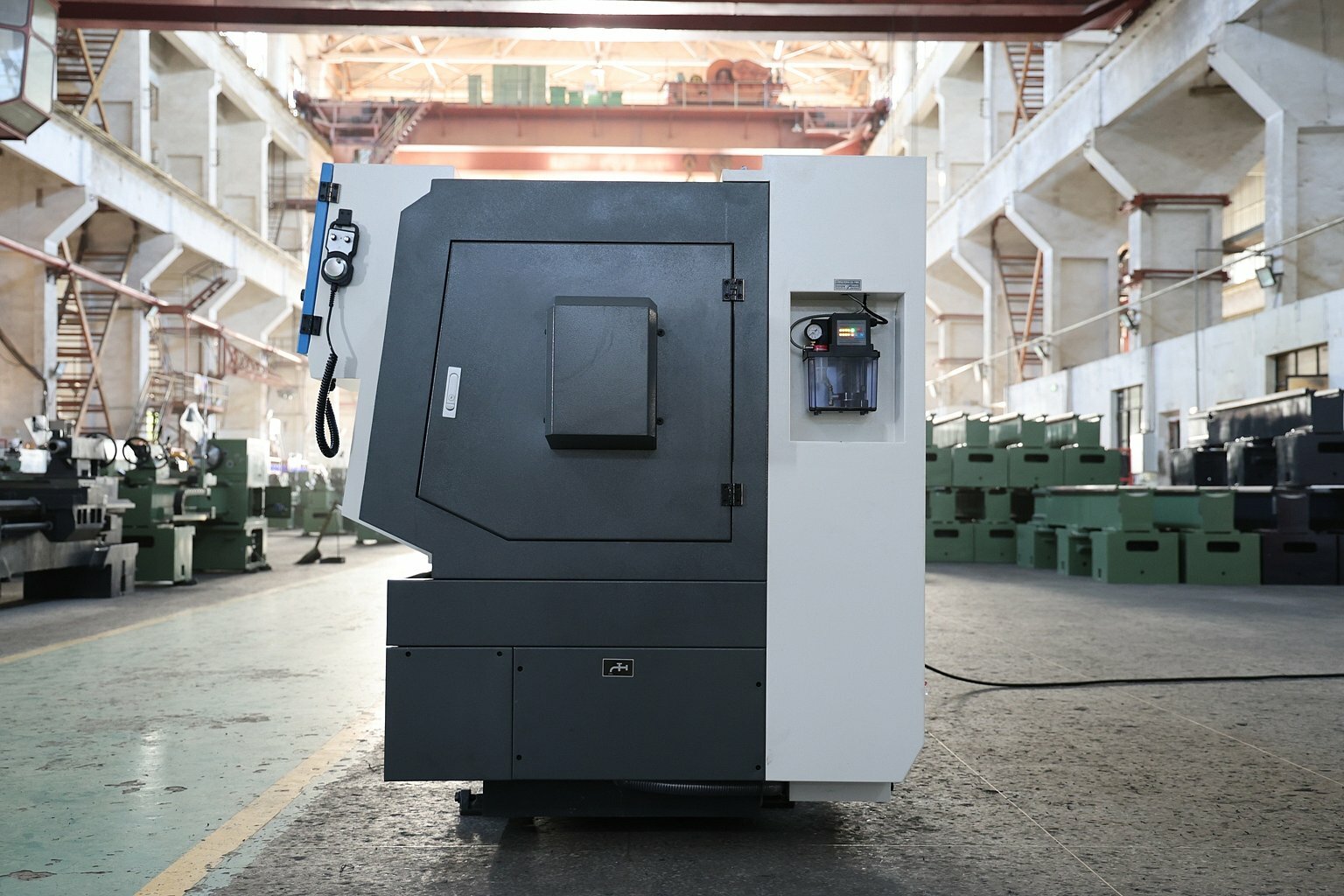

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка. |
