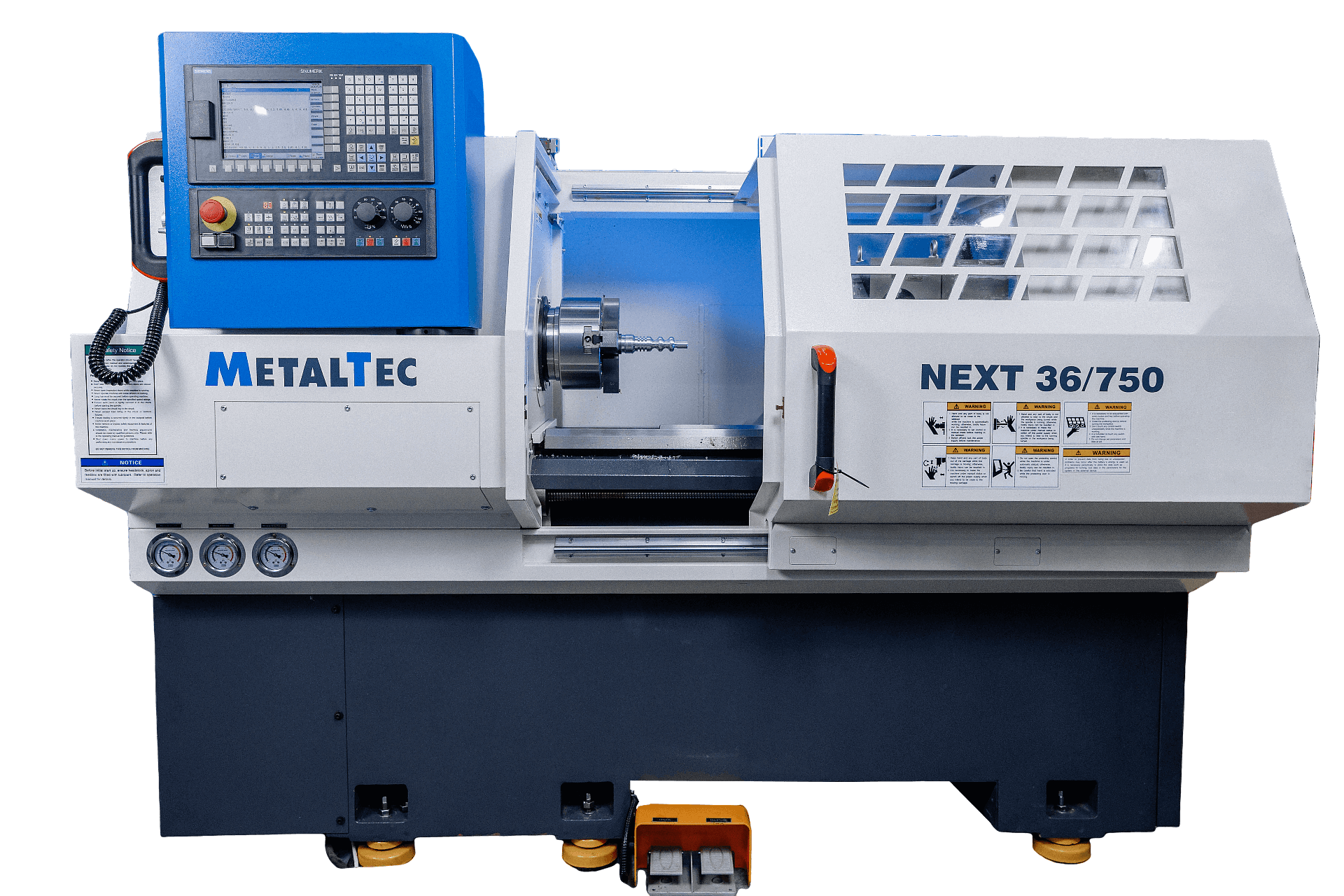

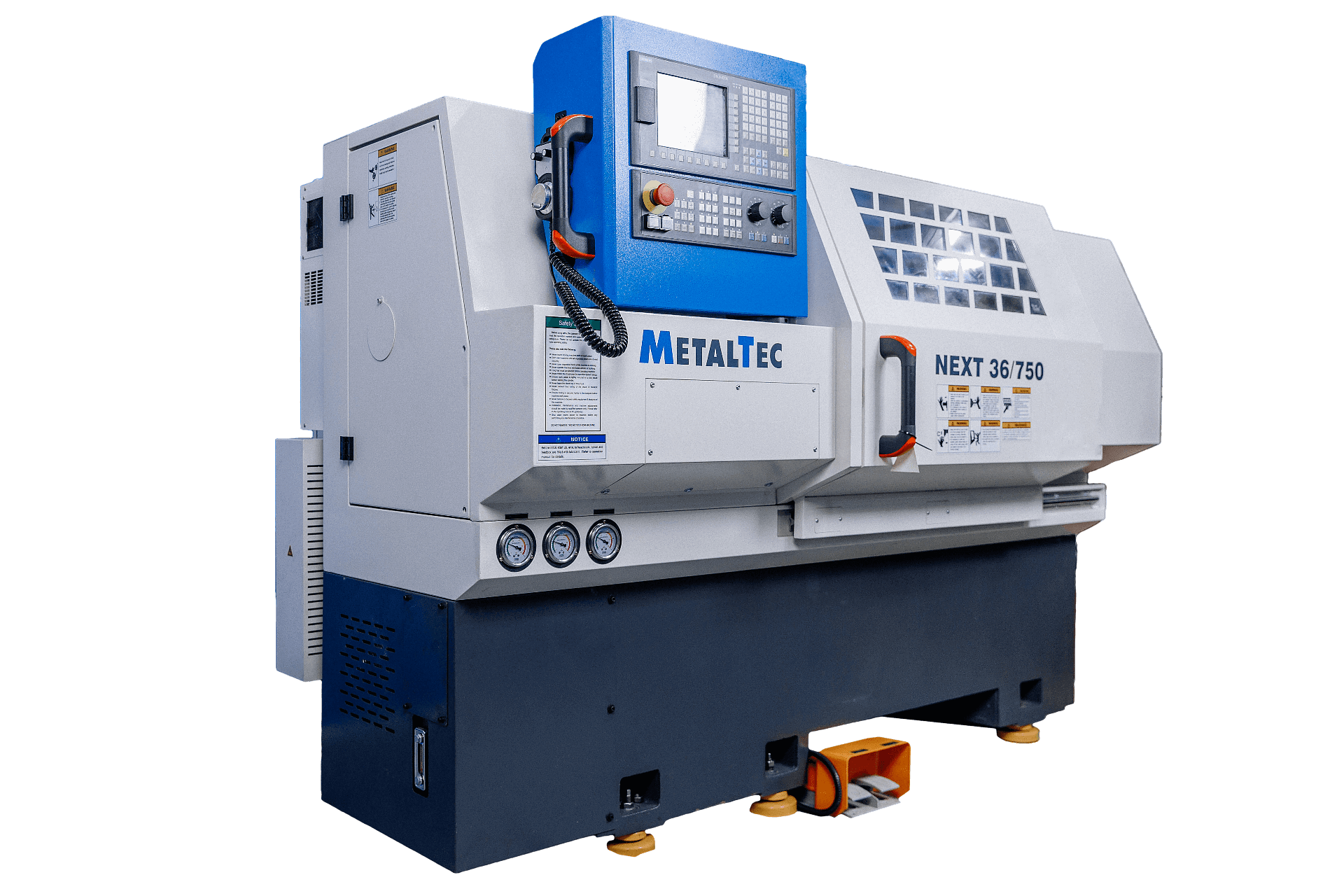

MetalTec NEXT 36x750 Токарный станок ЧПУ с горизонтальной станиной (Siemens)

ежемесячный платеж в лизинг
Описание
Характеристики
Отзывы
Описание

Назначение

Токарный станок ЧПУ с горизонтальной станиной MetalTec NEXT 36x750 предназначен для обработки металлических изделий в различных отраслях промышленности, включая машиностроение, автомобильную промышленность, медицинскую технику и энергетику, обеспечивая высокую точность и качество поверхности обработанных изделий.

Высокие технические характеристики и надежность станка обеспечиваются благодаря использованию компонентов и узлов от ведущих мировых производителей. Это позволяет осуществлять обработку деталей с высокой точностью и стабильностью качества.

Область применения

Станки MetalTec NEXT 36x750 характеризуются высокой жесткостью >HRC55 и используются для обработки внутренних и внешних поверхностей деталей с криволинейными и ступенчатыми профилями. Поддерживает широкий спектр операций, включая точение, сверление, фрезерование и нарезание резьбы.

Схема обработки

Внутреннее точение Наружное точение Точение наружной резьбы Наружная отрезка и обработка канавок



Особенности:

  • Горизонтальная станина из чугуна обеспечивает высокую жесткость;
  • Станина имеет индукционную закалку с твердостью > HRC55;
  • Гидравлическая задняя бабка;
  • Полное кабинетное ограждение;
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
  • Проходное отверстие шпинделя 49 мм;

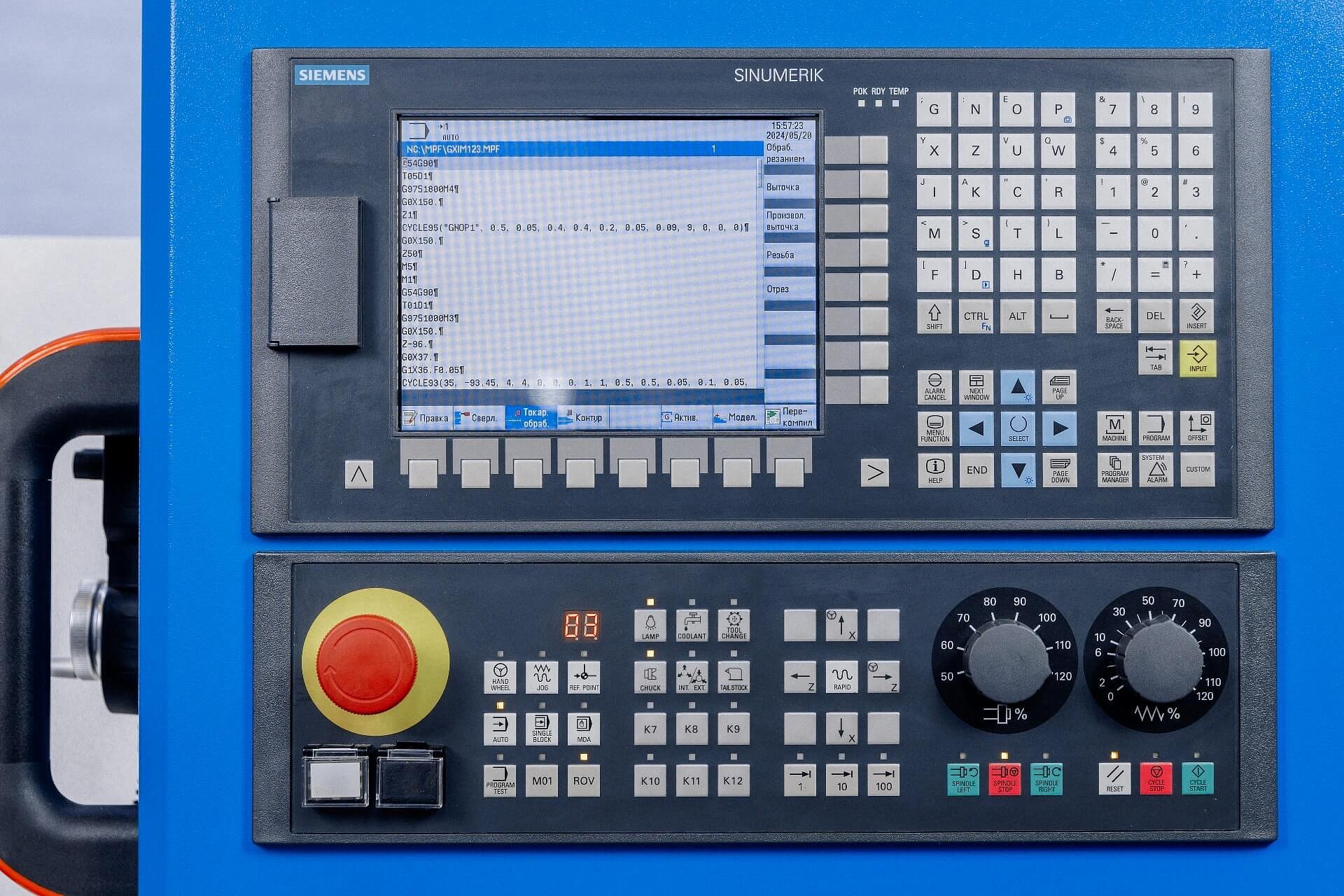

  • Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев;
  • Шкаф с электрокомпонентами, степень защиты IP54.

Преимущества:

  • Современный внешний вид станка, высокое качество лакокрасочного покрытия;
  • Эргономичный дизайн и удобное расположение основных модулей станка;
  • Станок компактный, занимает мало пространства на производстве;
  • Литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
  • Чугунная станина сводит на нет рабочие вибрации;
  • Мощный двигатель для стабильной и высоко производительной работы;
  • Система установки и смены инструмента для решения технических задач любой сложности;
  • Подача смазочно-охлаждающей жидкости в зону резки;
  • Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка.



Конструктивные особенности

МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА

Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термическую обработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ

Этот тип направляющих широко используется благодаря своей высокой грузоподъемности и жесткости. В нормальных условиях эксплуатации они не требуют специального технического обслуживания, кроме периодического добавления смазки, что обеспечивает их длительный срок службы. Направляющие сохраняют высокие скоростные характеристики, точное позиционирование и плавность хода в течение всего времени эксплуатации.

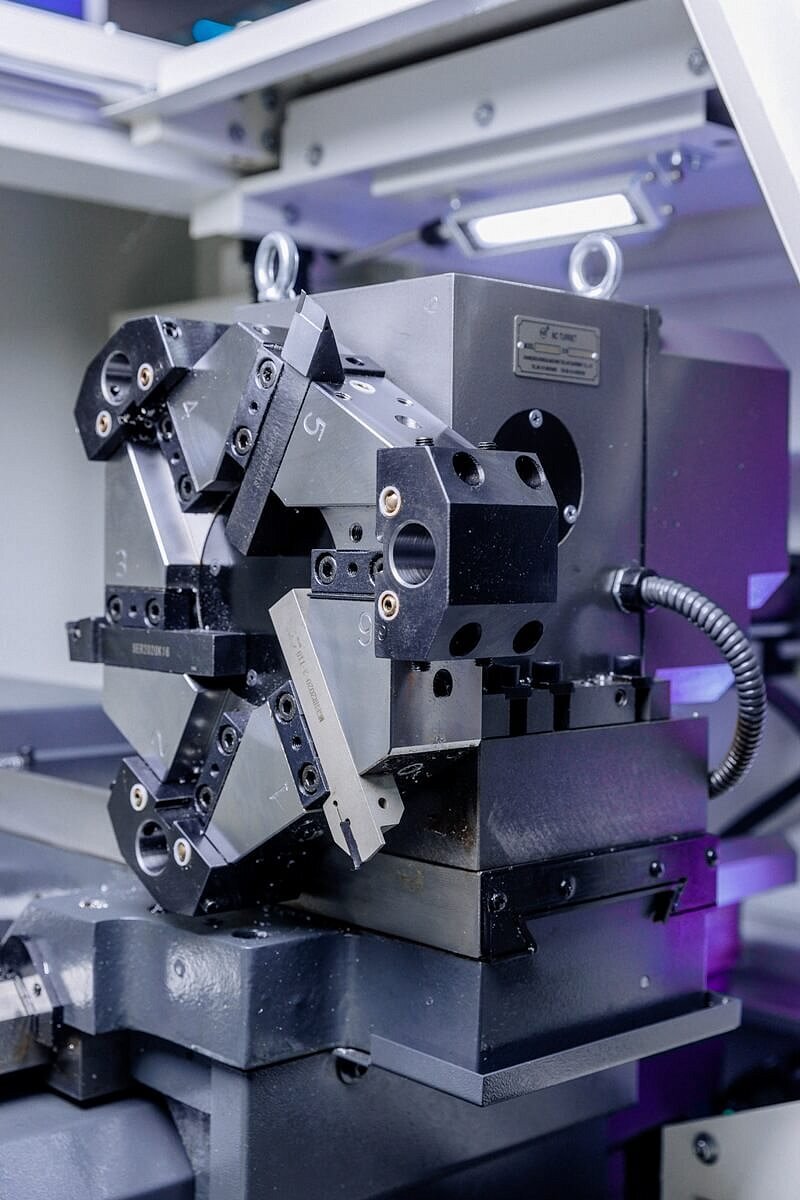

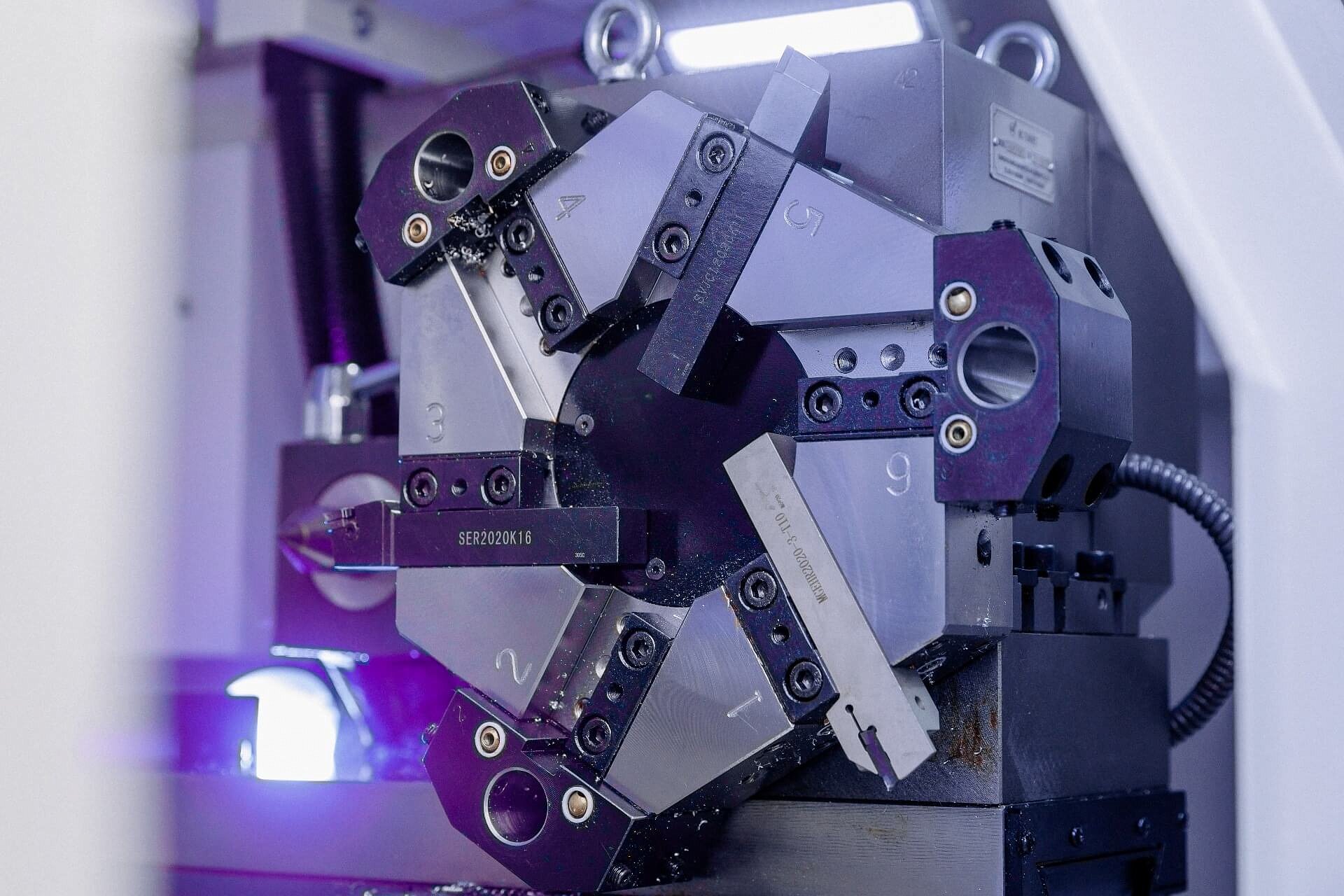

6-ТИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ

Увеличение производительности металлообработки достигается за счет значительного сокращения времени на смену инструмента.

Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию.


ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ

Станок MetalTec NEXT 36х750 оснащен высокоточным шпинделем, поддерживающим механические, гидравлические и цанговые патроны для универсальной обработки. Шпиндель оборудован двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, обеспечивающими высокую стойкость к радиальным и осевым нагрузкам.

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ

Блок базирования шпинделя станка имеет симметричную конструкцию, обеспечивающую равномерное распределение усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.

Это способствует наилучшей защите и компенсации вибраций, формируя прочную и жесткую структуру. Особенно необходимо такое решение при обработке тяжелых заготовок и использовании импульсной подачи.


ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА

Станок оснащен надежным высокоскоростным двигателем. Передача вращения на шпиндель осуществляется посредством ремня.

Мощность главного привода электродвигателя составляет 5,5/7,5 кВт.


ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)

Шарико-винтовая передача (ШВП) играет ключевую роль в работе токарного центра с ЧПУ, обеспечивая движение рабочего модуля станка - инструментальный блок (резцедержка).

Прецизионные шлифованные ШВП гарантируют высокую точность и повторяемость позиционирования инструмента, даже при значительных нагрузках во время грубой обработки. Кроме того, они способствуют плавному перемещению инструментального блока и обеспечивают его долговечность.

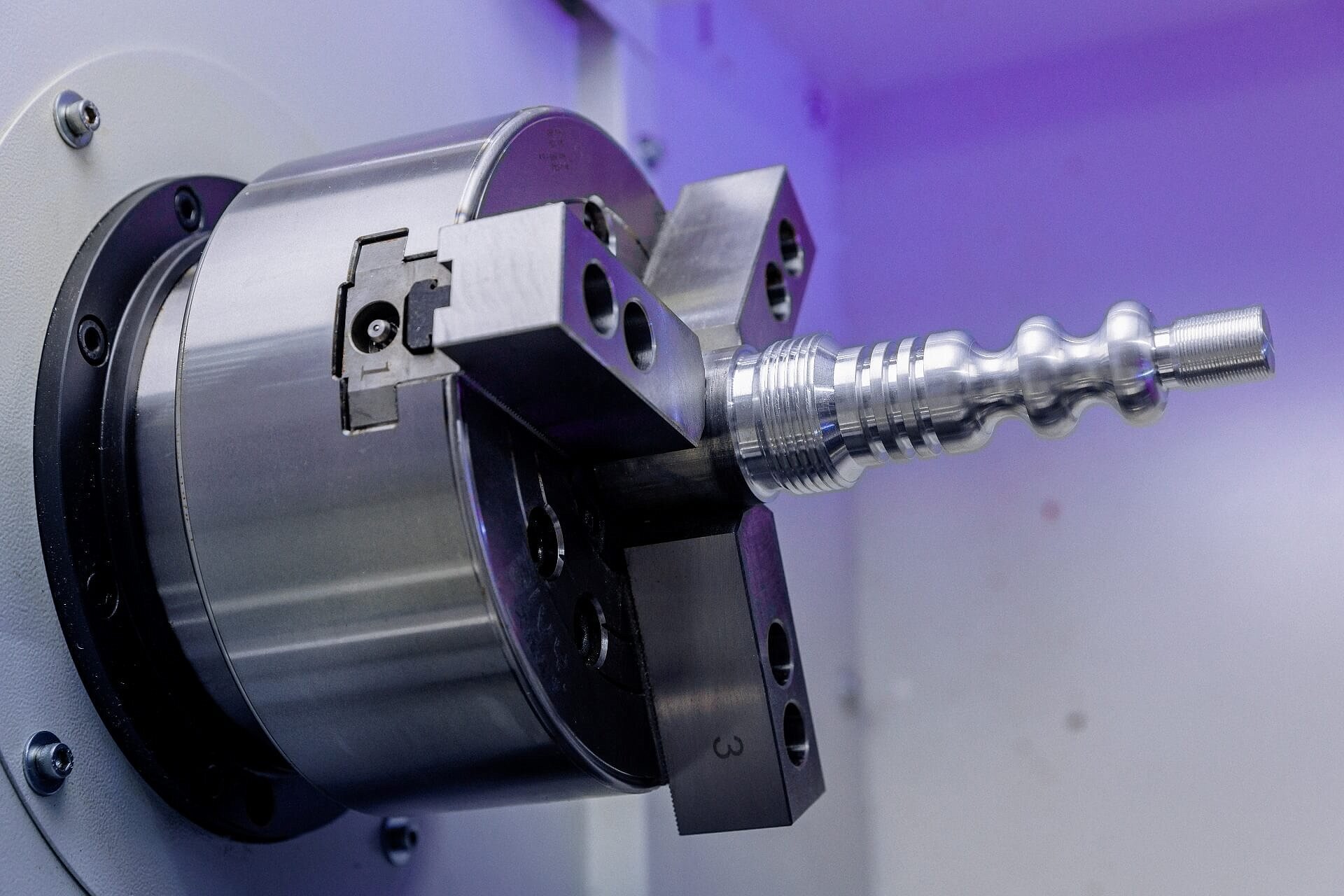

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ)

На станке устанавливается токарный патрон диаметром 200 мм с гидравлическим приводом.

Также возможна установка патронов с гидравлическим или пневматическим зажимом.

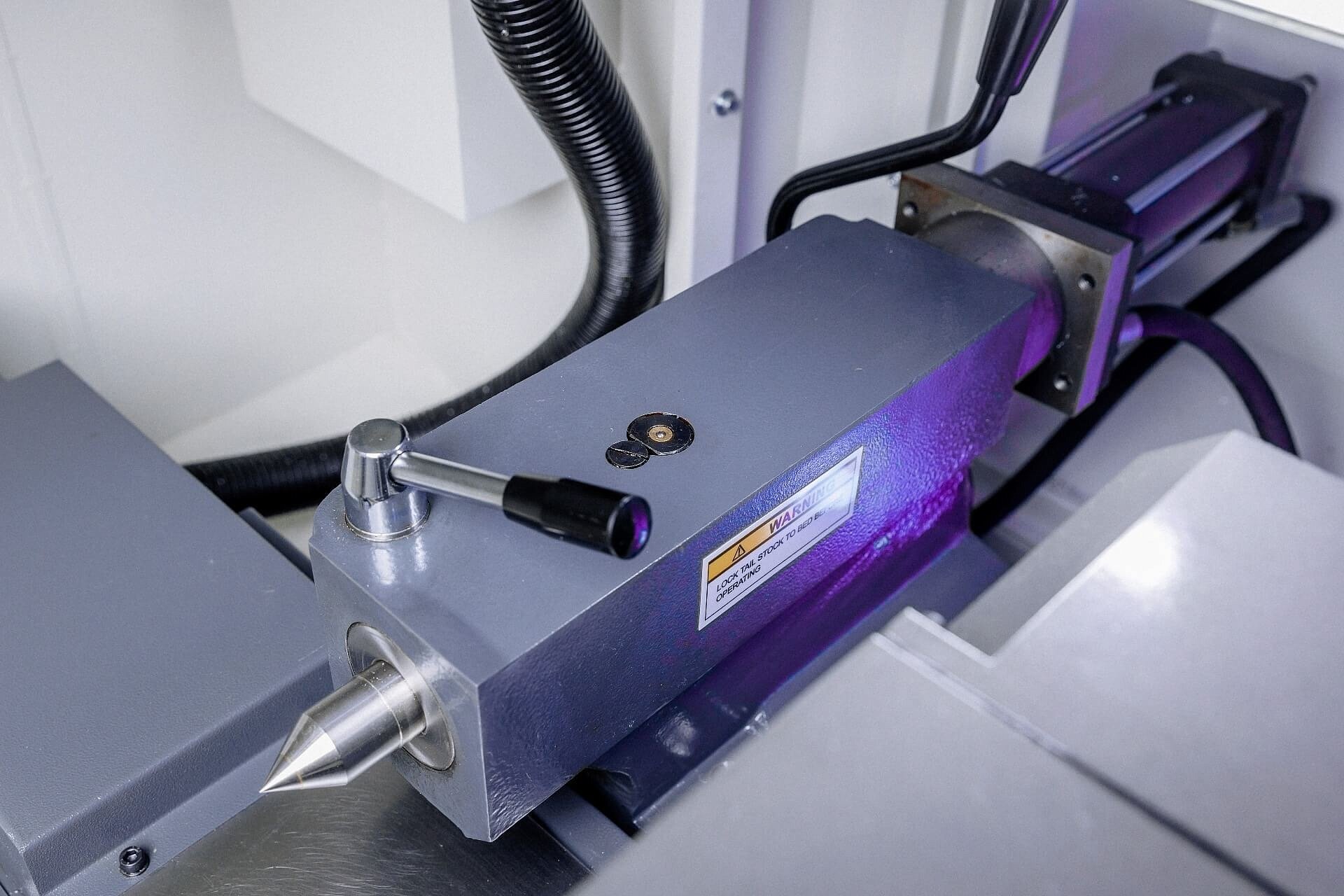

ЗАДНЯЯ ГИДРАВЛИЧЕСКАЯ БАБКА

Станок комплектуется задней бабкой с гидравлическим приводом.

Задняя бабка используется для надежной фиксации вращающейся заготовки во время обработки.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка.

Характеристики
Бренд
MetalTec
Модель
NEXT 36x750
Длина, мм
2310
Ширина, мм
1200
Высота, мм
1650
Вес, кг
1400
Мощность двигателя, кВт
5,5 / 7,5
Расстояние между центрами, мм
750
Торец шпинделя
А2-6
Ход по оси Z, мм
420
Макс. диаметр над суппортом, мм
200
Диаметр патрона, мм
200
Ход по оси Х, мм
235
Конус
MT4
Насос СОЖ, Вт
200
Задняя бабка
гидравлическая
Макс. расстояние над станиной, мм
360
Макс. диаметр над станиной (диск), мм
265
Макс. обороты, об/мин
35 - 2200
Отверстие шпинделя, мм
62 (49 мм после гидравлического патрона)
Обрабатываемая заготовка (вал), мм
470 (при 6-ти поз. голове)
X / Z ускоренное перемещение, м/мин
6 / 12
Диаметр ШВП по осям X и Z, мм
25 / 50
Количество инструмента, шт.
6
Прямоугольный блок, мм
20 x 20 (3 шт.)
Блок для расточного инструмента, мм
Ø 25 (3 шт.)
Макс. перемещение, мм
127
Номинальный / макс. выходной крутящий момент шпинделя
70 / 96
Точность обработки
IT6
Округлость обрабатываемой детали, мм
0,004
Цилиндрическая степень обработки заготовки, мм
0,024/ 300
Плоскостность обрабатываемой заготовки, мм
0,02/ Ø300
Шероховатость поверхности обрабатываемых деталей, мм
Ra1.6μm
Точность позиционирования по оси X, мм
0,031
Точность позиционирования по оси Z, мм
0,032
Повторяемость по оси X, мм
0,008
Повторяемость по оси Z, мм
0,01
Инструментальный резцедержатель
электрический 6-ти позиционный резцедержатель
