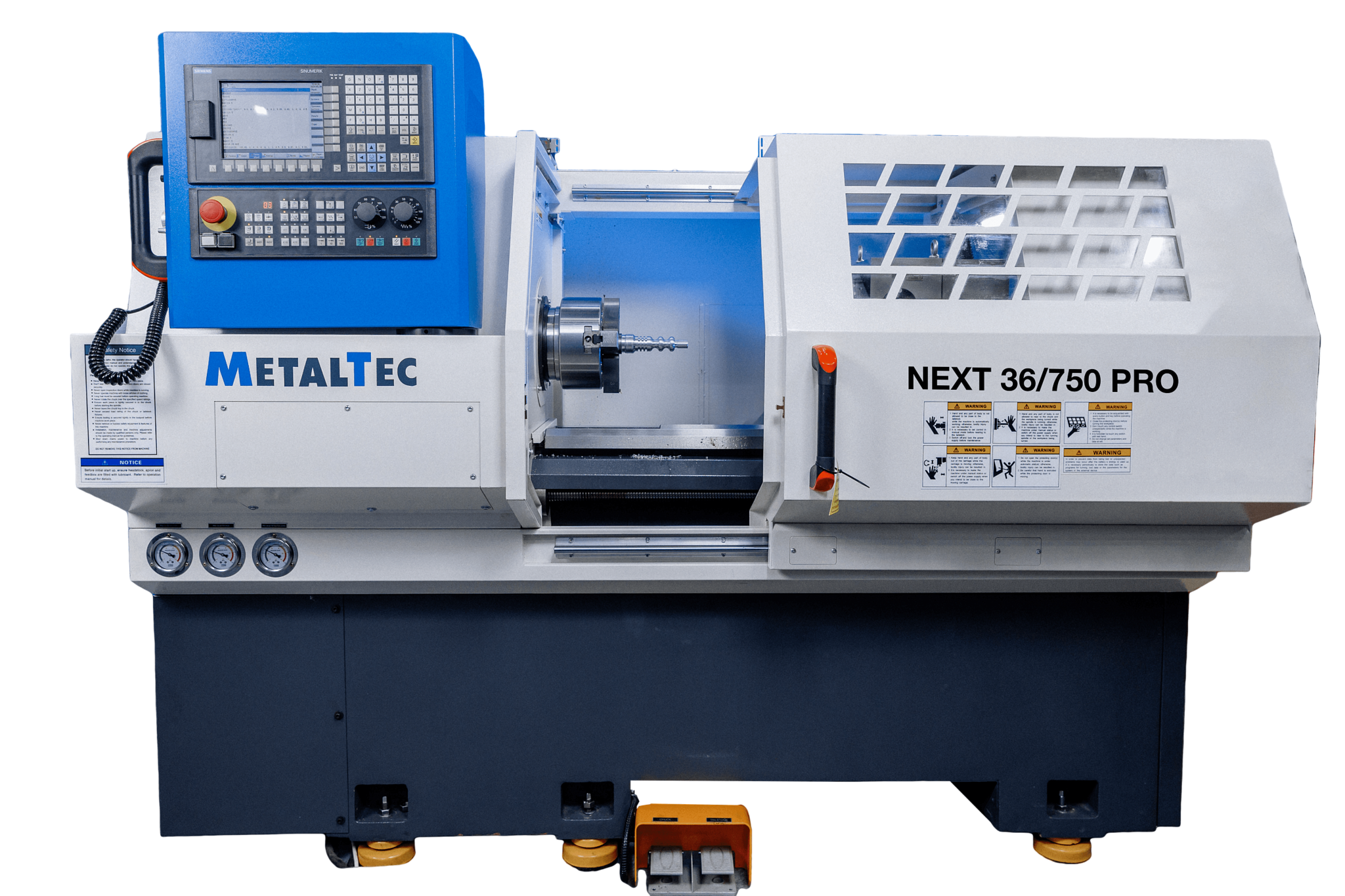

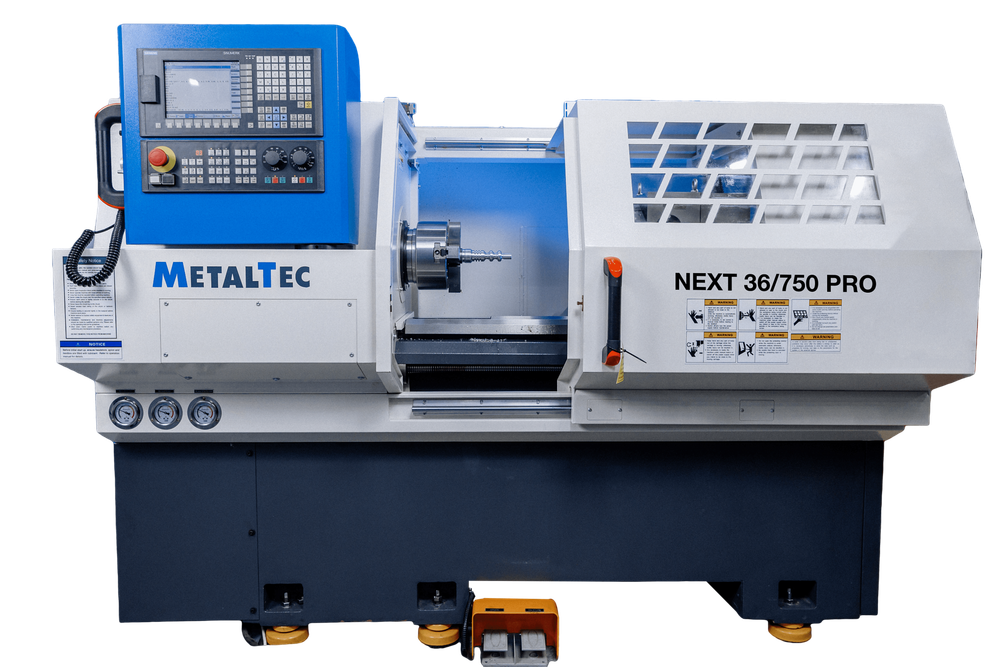

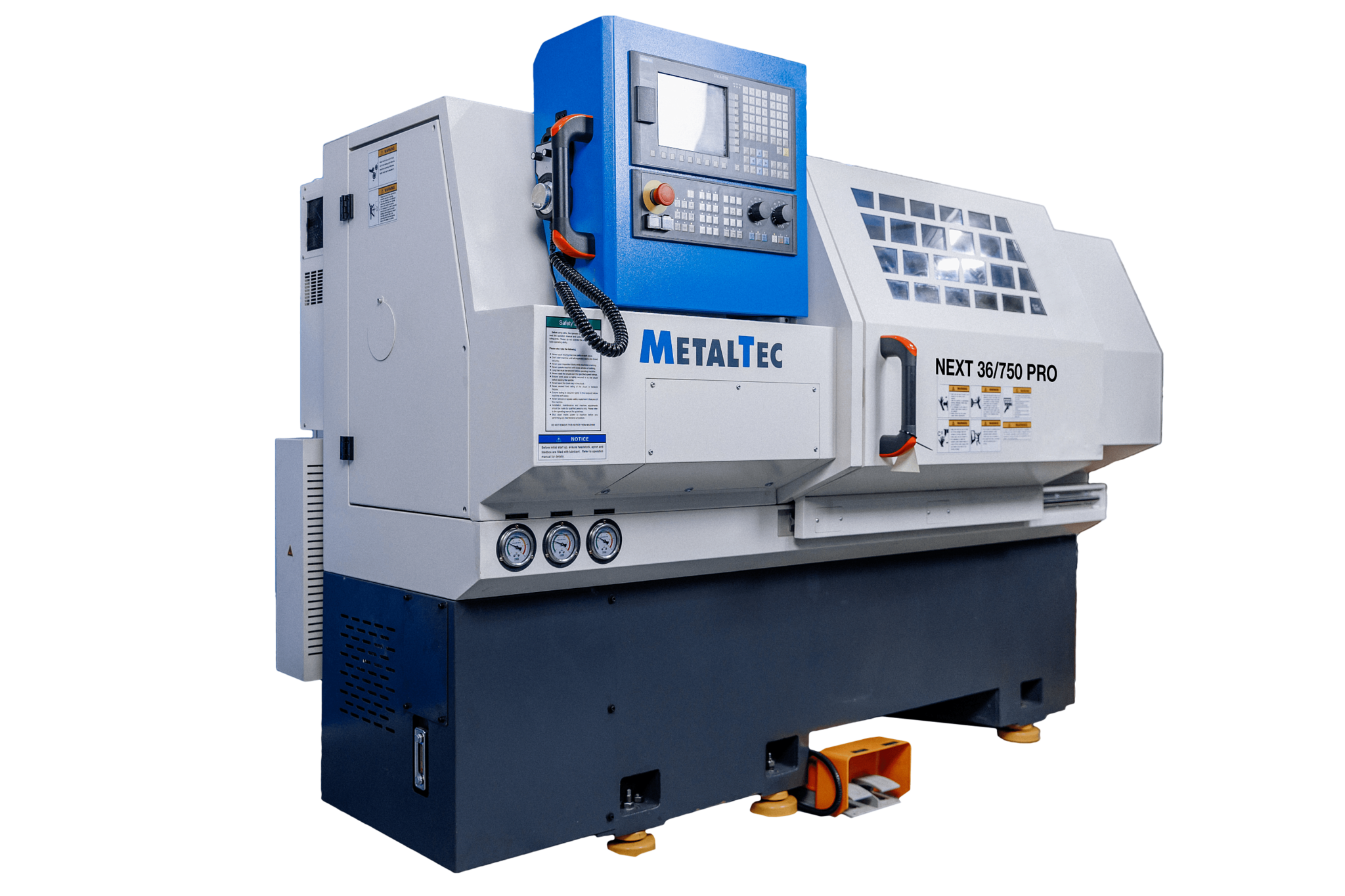

MetalTec NEXT 36x750 Pro Токарный станок c ЧПУ с прямой станиной

ежемесячный платеж в лизинг
Описание
Характеристики
Отзывы
Описание

Назначение

Токарный станок с ЧПУ  MetalTec NEXT 36x750 Pro предназначен для обработки металлических изделий в различных отраслях промышленности, включая машиностроение, автомобильную промышленность, медицинскую технику и энергетику, обеспечивая высокую точность и качество поверхности обработанных изделий.

Высокие технические характеристики и надежность станка обеспечиваются благодаря использованию компонентов и узлов от ведущих мировых производителей. Это позволяет осуществлять обработку деталей с высокой точностью и стабильностью качества.

Область применения

Благодаря монолитной чугунной станине, станок обладает достаточной жесткостью и высокой точностью, необходимыми для эффективного производства серийных изделий.

Его высокая надежность и точность, в сочетании с компактным дизайном, делают его неотъемлемым компонентом на любом производственном предприятии, где требуется автоматизированное точение металлических и пластиковых деталей.

Особенности:

  • Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку;
  • Жесткие направляющие скольжения;
  • Полное кабинетное ограждение;
  • Отверстия патрона 62 мм;
  • Станина имеет индукционную закалку с твердостью > HRC50;
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
  • Ширина станины 300 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам;
  • Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев.

Преимущества:

  • Современный внешний вид станка, высокое качество лакокрасочного покрытия;
  • Эргономичный дизайн и удобное расположение основных модулей станка;
  • Станок компактный, занимает мало пространства на производстве;
  • Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
  • Чугунная станина сводит на нет рабочие вибрации;
  • Мощный двигатель для стабильной и высоко производительной работы;
  • Система установки и смены инструмента для решения технических задач любой сложности;
  • Подача смазочно-охлаждающей жидкости в зону резки;
  • Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка;
  • Кабинетная защита;
  • Шкаф с электрокомпонентами, степень защиты IP54.



Конструктивные особенности

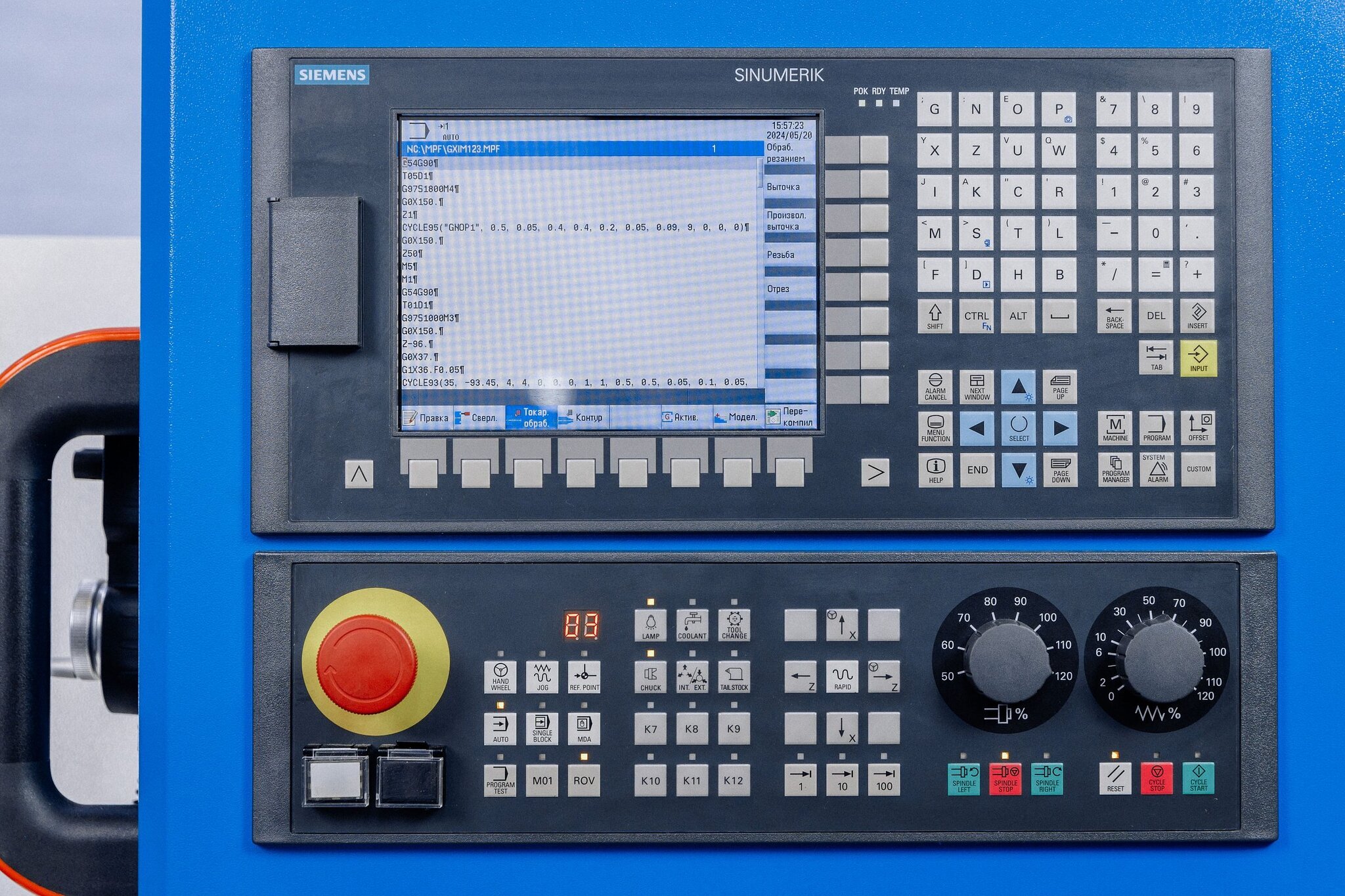

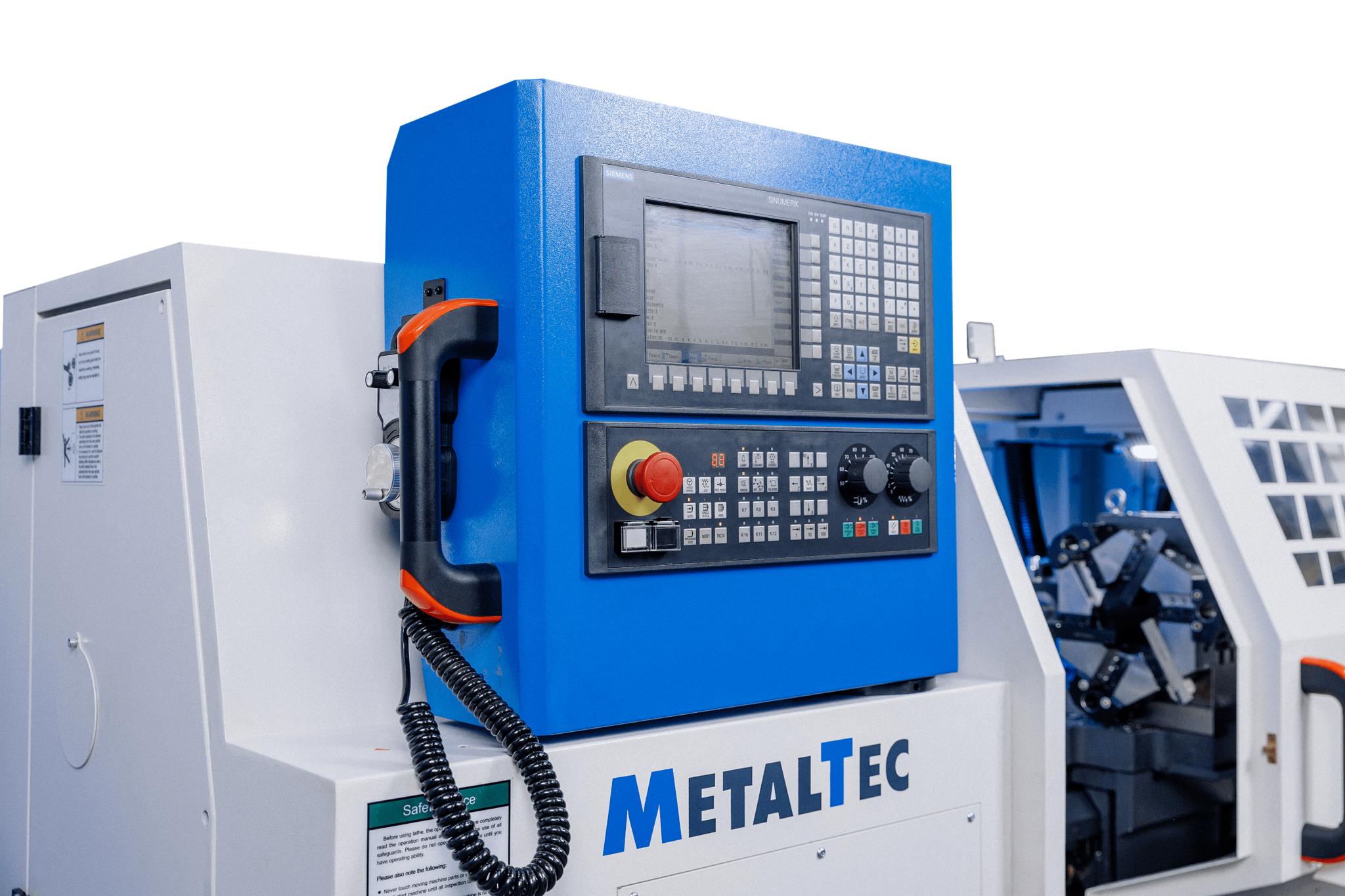

SINUMERIK 808D Advanced

Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии.

Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды.


ПРИВОДНАЯ СИСТЕМА SIEMENS

Приводная система SINAMICS устанавливает новые стандарты для компактных токарных и фрезерных станков благодаря множеству инноваций.

Полный потенциал и точность ЧПУ и привода раскрываются при надежной передаче движения на оси станка, обеспечиваемой двигателями подачи SINAMICS с отличной динамикой и точностью.

Двигатели шпинделей SINAMICS обеспечивают минимальное время разгона и широкий диапазон частот вращения при высокой мощности, что гарантирует максимальную производительность станка.


МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА

Конструктивные элементы станины изготавливаются из высокопрочного чугуна Mehanite.

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термическую обработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.


НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ

Направляющие находят широкое применение благодаря своей высокой грузоподъемности и жесткости.

В нормальных условиях эксплуатации они практически не нуждаются в обслуживании, кроме регулярной смазки, и способны длительное время сохранять высокую скорость, точность позиционирования и плавность хода.

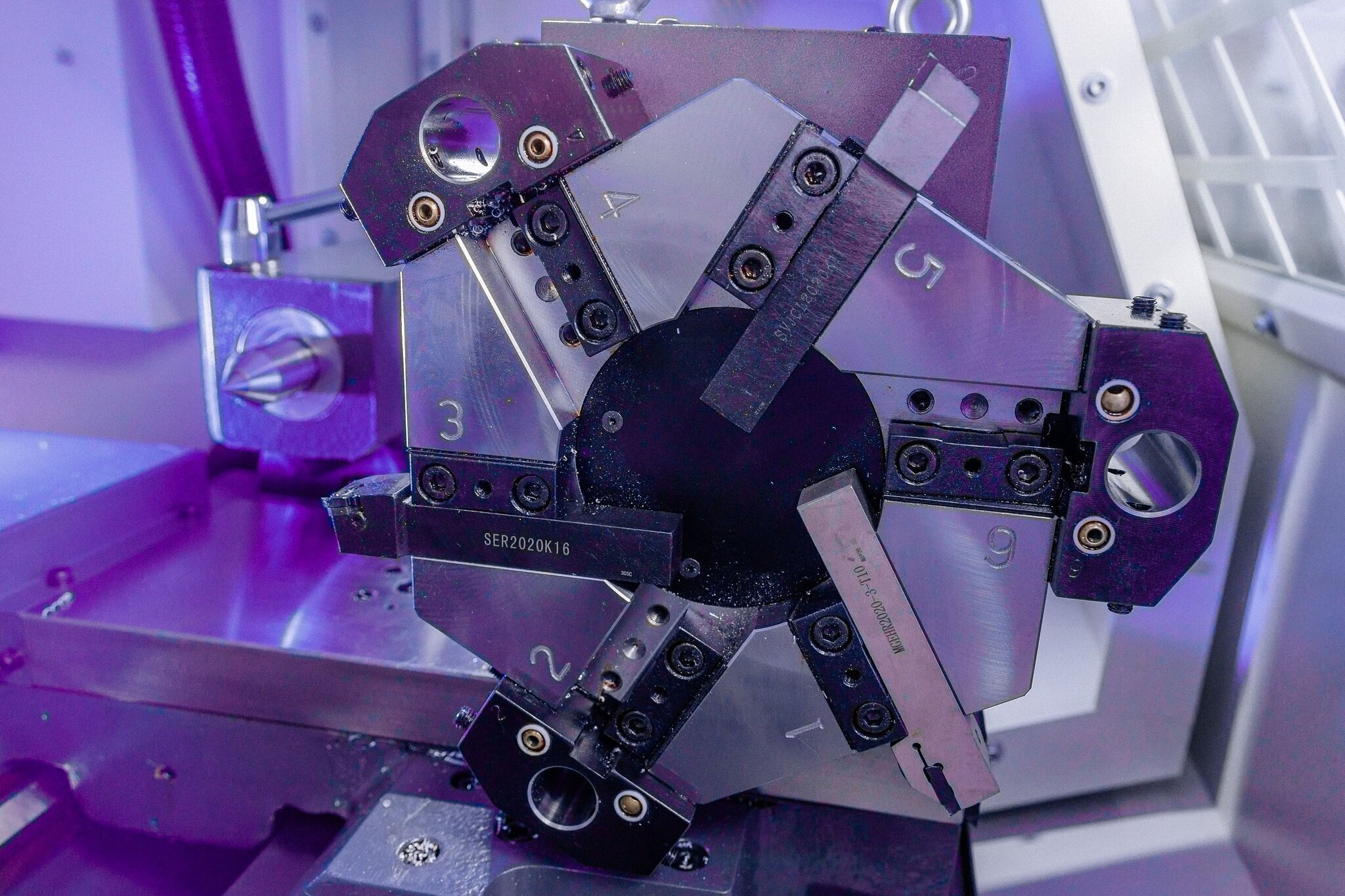

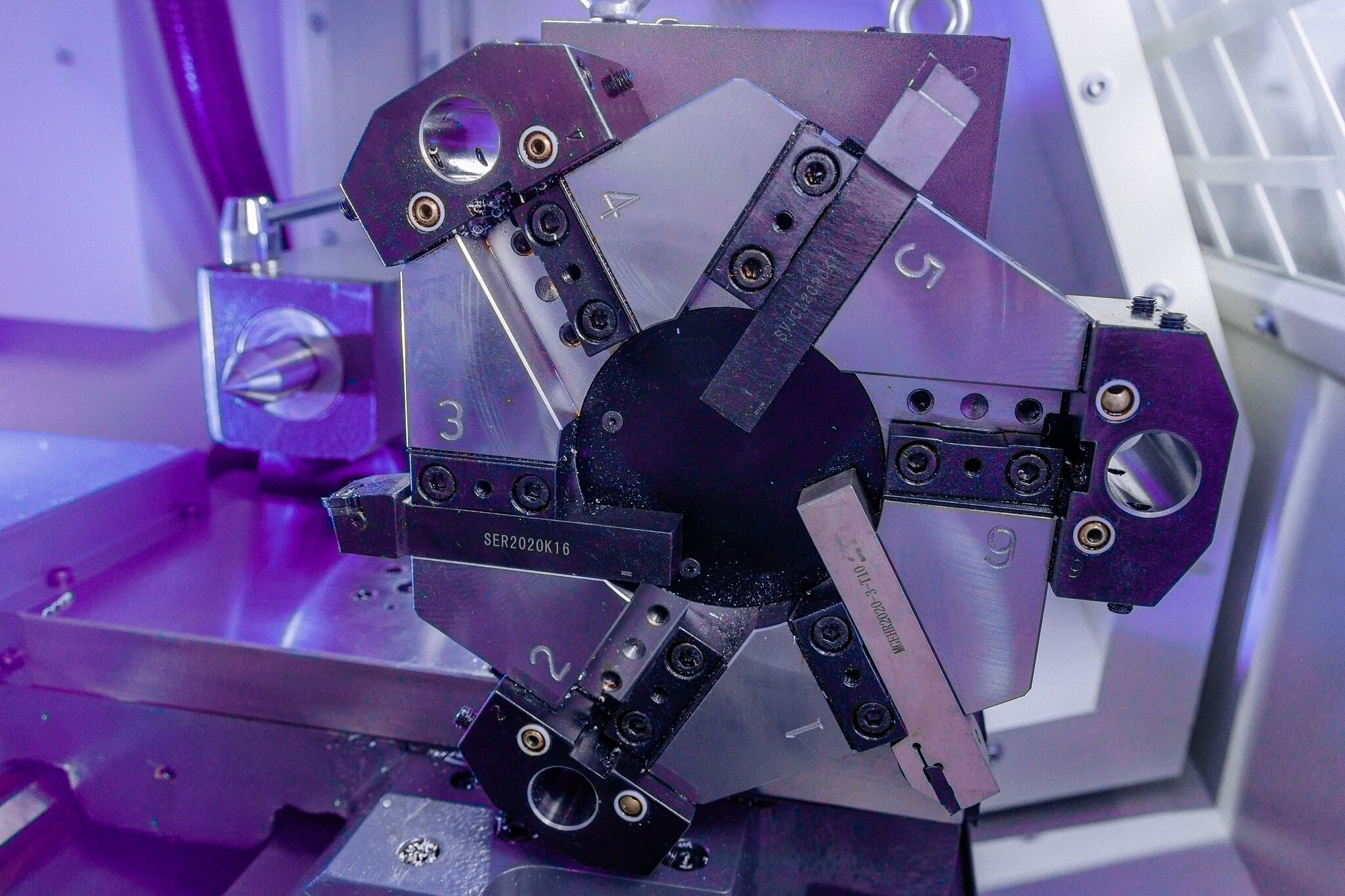

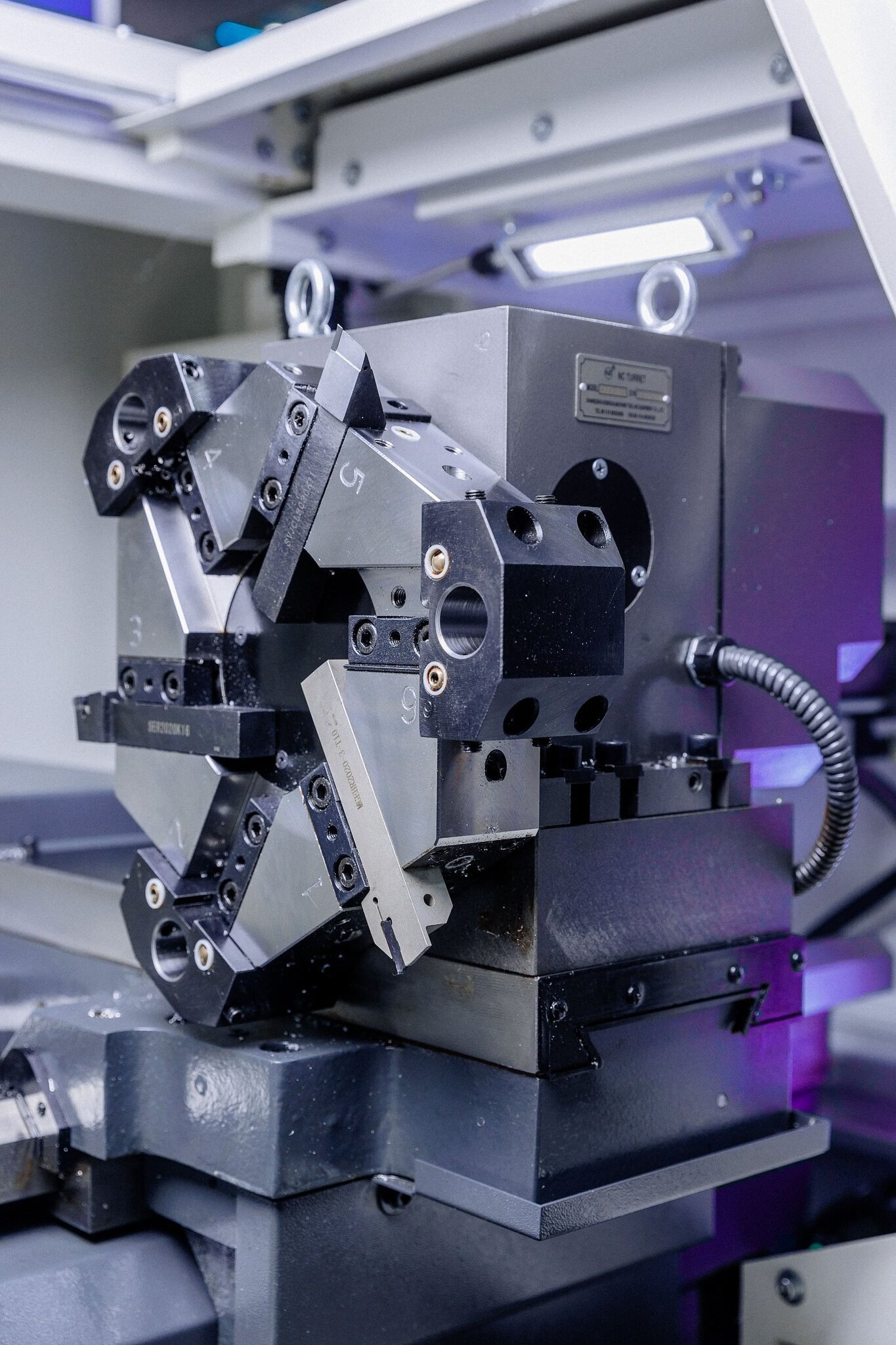

6-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА

Максимальное количество устанавливаемых инструментов головки составляет – 6 единиц, что делает ее более функциональной в сравнении с 4-х позиционной системой.

Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20х20 мм.


ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ

Станок оборудован высокоточными шпинделями, позволяющими устанавливать механические, гидравлические и цанговые патроны, что обеспечивает широкие возможности для обработки.

Шпиндель содержит двойной ряд роликовых подшипников, дополненных радиально-упорными шарикоподшипниками, способными выдерживать как радиальные, так и осевые нагрузки.


КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ

Блок базирования шпинделя имеет симметричную конструкцию , что позволяет равномерно распределять нагрузки на шпиндель, базовый блок и станину станка.

Эта конструкция обеспечивает превосходную защиту и компенсацию вибраций, создавая более прочную и жесткую цельную структуру, что особенно важно при обработке тяжелых заготовок и в условиях импульсной подачи.


ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА VEICHI

Станок оснащен высокоскоростным надежным двигателем.
Вращение на шпиндель передается через ремень.


ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)

Шарико-винтовая передача (ШВП) играет ключевую роль в работе токарного центра с ЧПУ, обеспечивая движение рабочего модуля станка - инструментальный блок (резцедержка).

Прецизионные шлифованные ШВП гарантируют высокую точность и повторяемость позиционирования инструмента, даже при значительных нагрузках во время грубой обработки. Кроме того, они способствуют плавному перемещению инструментального блока и обеспечивают его долговечность.

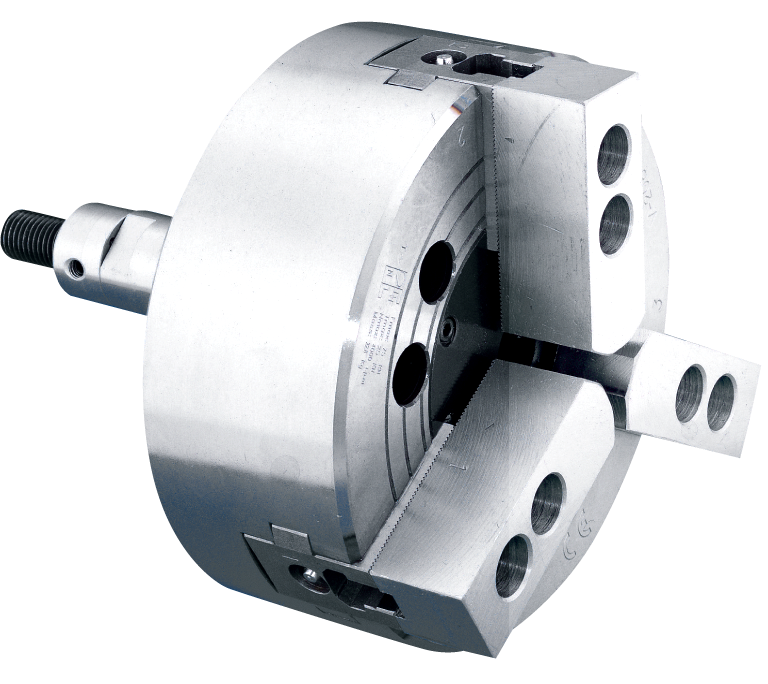

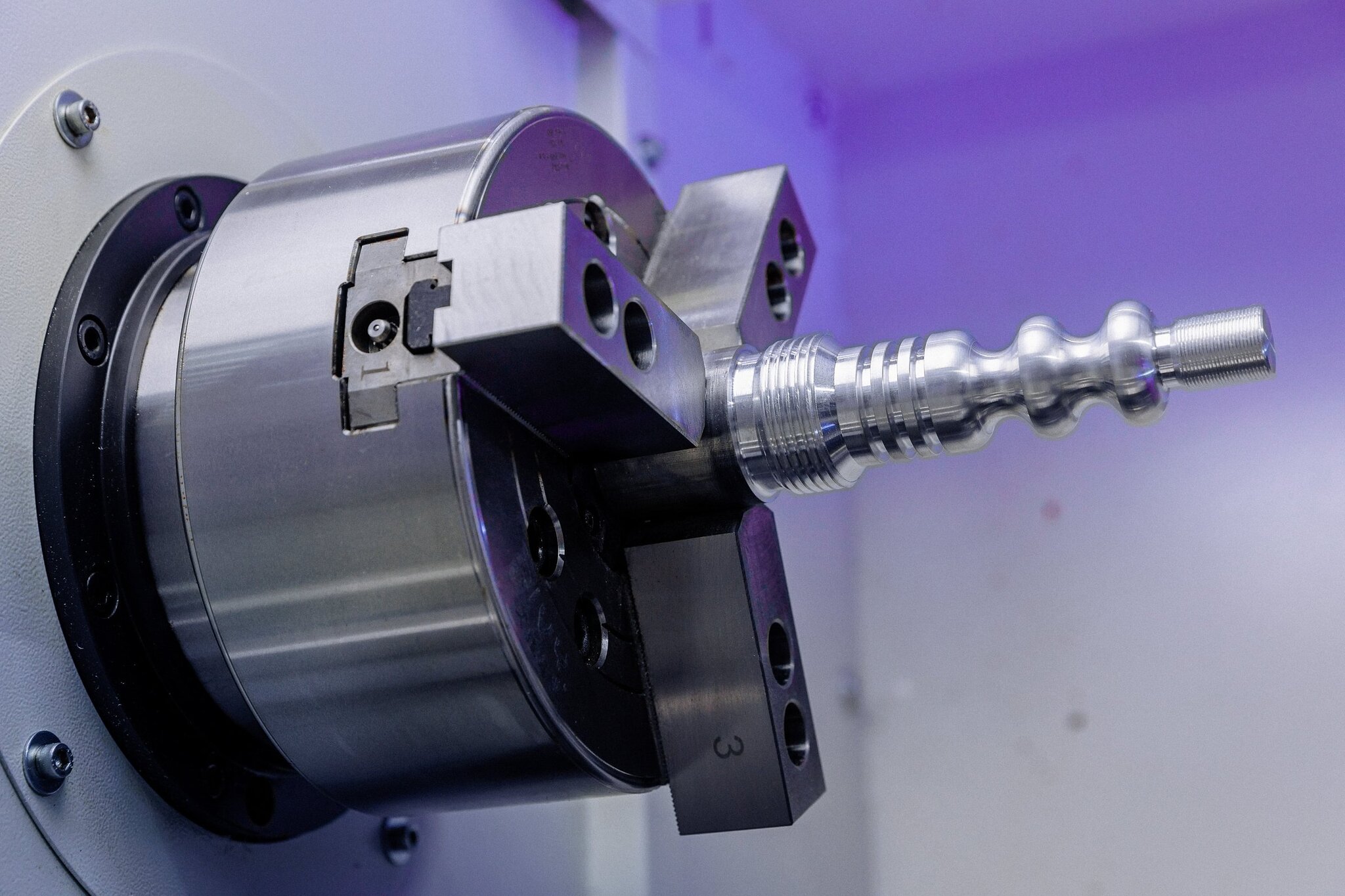

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ЗАЖИМ)

На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки.

Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.

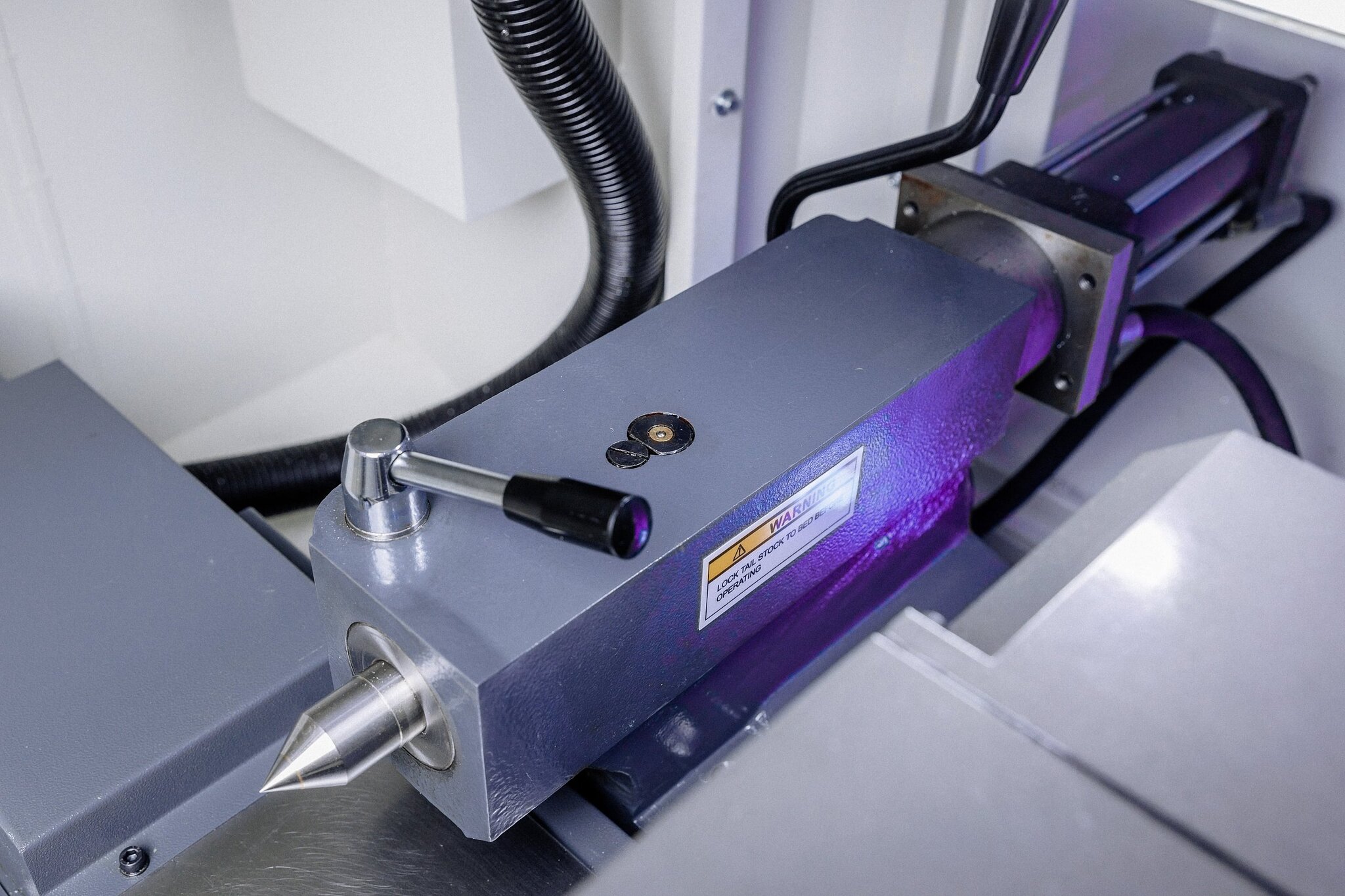

ЗАДНЯЯ БАБКА

В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой.

Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.


АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка.

Характеристики
Бренд
MetalTec
Модель
NEXT 36x750 Pro
Мощность шпинделя, кВт
5,5
Длина, мм
2300
Ширина, мм
1480
Высота, мм
1950
Вес, кг
1400
Расстояние между центрами, мм
750
Тип станины
Монолитная станина из чугуна
Диаметр отверстия патрона, мм
62
Торец шпинделя
А2-8
Ход по оси Z, мм
640
Размер инструмента, мм
20 x 20
Макс. диаметр над станиной, мм
360
Макс. диаметр над суппортом, мм
200
Ход по оси Х, мм
235
Конус
МТ4
Твердость направляющих станины
HRC 50
Ширина станины, мм
300
Направляющие по оси Z
Скольжения
Направляющие по оси Х
Скольжения
Стойка управления
Siemens 808D Advanced
Серводвигатели
Siemens
Конус шпинделя
MT6
Патрон, мм
200
Тип установки инструмента, мм
6-ти позиционная револьверная голова
Количество устанавливаемого инструмента
6
Задняя бабка
Ручная
Мощность системы охлаждения, Вт
200
Скорость вращения
35 - 2200 об/мин
Х,Z ускоренная подача , м/мин
6/12
