НАЗНАЧЕНИЕ:

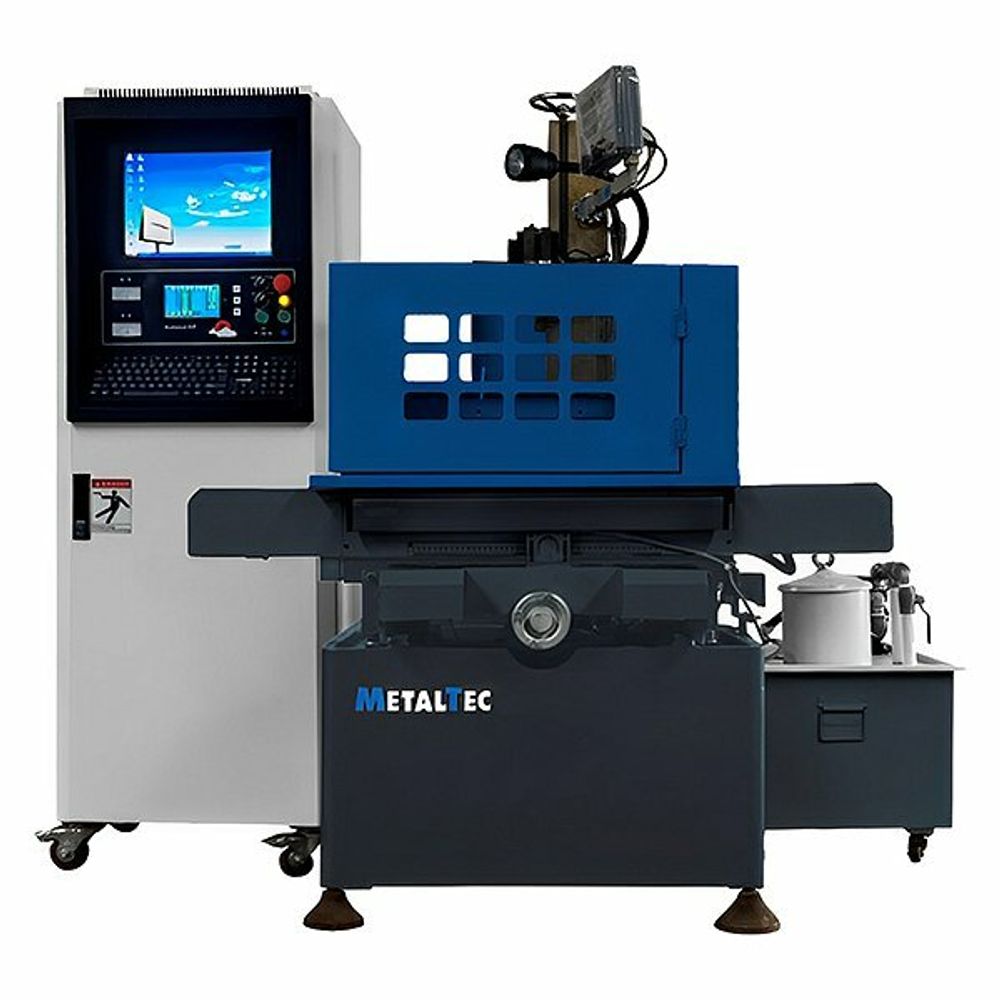

Электроэрозионный проволочно-вырезной станок Metaltec DK 7745FМ предназначен для производства различных типов металлических изделий. Основное преимущество электроэрозионной обработки заключается в том, что ее можно использовать для обработки любого материала, если он является токопроводящим.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Возможно обрабатывать детали из карбида вольфрама или титана, которые трудно обрабатывать традиционными методами резания.
Электроэрозионная обработка позволяет обрабатывать закаленные детали. В то время как другие методы обработки должны быть выполнены до того, как заготовка будет закалена с помощью термообработки, электроэрозионная обработка также может быть применена к закаленному материалу.
Таким образом, можно избежать любой потенциальной деформации в результате термической обработки.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Станок позволяет обрабатывать любые токопроводящие материалы, различной твердости.
- Отсутствует любая стружка.
- Поверхность заготовки не деформируется из-за отсутствия термического и механического влияния.
- Изготовление деталей сложной формы и малых размеров.
- Простота конструктива станка увеличивает его надежность в процесс эксплуатации.
- Проволочный электрод используется многократно, удешевляя процесс производства.
ПРЕИМУЩЕСТВА:
- Высокая мощность генератора импульсов позволяет обрабатывать на высокой скорости.
- Встроенная система ЧПУ – Autocut, на русском языке.
- Усиленная станина для обработки деталей большой массы.
- Металлический защитный экран рабочей зоны.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
Конструктивные особенности
|
УЗЕЛ ПЕРЕМОТКИ ПРОВОЛОКИ Позволяет многократное использование проволоки и обеспечивает ее постоянную подачу в рабочую зону. |
|
ВСТРОЕННАЯ CAD / CAM СИСТЕМА НА ОСНОВЕ «AUTOCAD» Полностью русифицированная система позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения. |
|
ЦЕНТРАЛИЗОВАННАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Автоматически смазывает основные узлы станка упрощая тем самым обслуживание оборудования. |
|
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ Повышают точность при обработке заготовки во время перемещения стола. |
|
НАСОС ВЫСОКОГО ДАВЛЕНИЯ Необходим при многопроходной обработке для вымывания крошки из зоны резания заготовки и стабильной среды для получения лучшего качества поверхности. |
|
СИСТЕМА DRO Устройство цифровой индикации позволяют сверхточно отслеживать перемещения рабочего стола по осям, что удобно использовать при позиционировании детали. |
|
АВТОМАТИЗИРОВАННАЯ ОСЬ Z Электрический привод на подъем по оси Z позволяет поднимать/опускать с кнопки верхнюю консоль при изменении максимальной высоты заготовки. |
|
АВТОМАТИЧЕСКАЯ СИСТЕМА НАТЕЖЕНИЯ ПРОВОЛОКИ Данное устройство позволяет компенсировать удлинение проволоки во время работы и держать натяжку в установленных пределах, что позволяет добиваться хороших показателей точности до 12 мкм. |
|
СТАЦИОНАРНАЯ ЗАЩИТА Экран защищает от разбрызгивания СОЖ, защищающая узлы станка и сохраняющая пространство вокруг станка сухим и чистым. |
|
РЕЖУЩИЙ ИНСТРУМЕНТ Дополнительная катушка молибденовой проволоки длиной 2000 метров и толщиной 0,18 мм дает возможность подбора расходных материалов без отрыва от работы самого станка. |
|
СМАЗОЧНО-ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ Увеличивает срок службы инструмента и позволяет дольше сохранять качество реза получаемых изделий. |
