Назначение

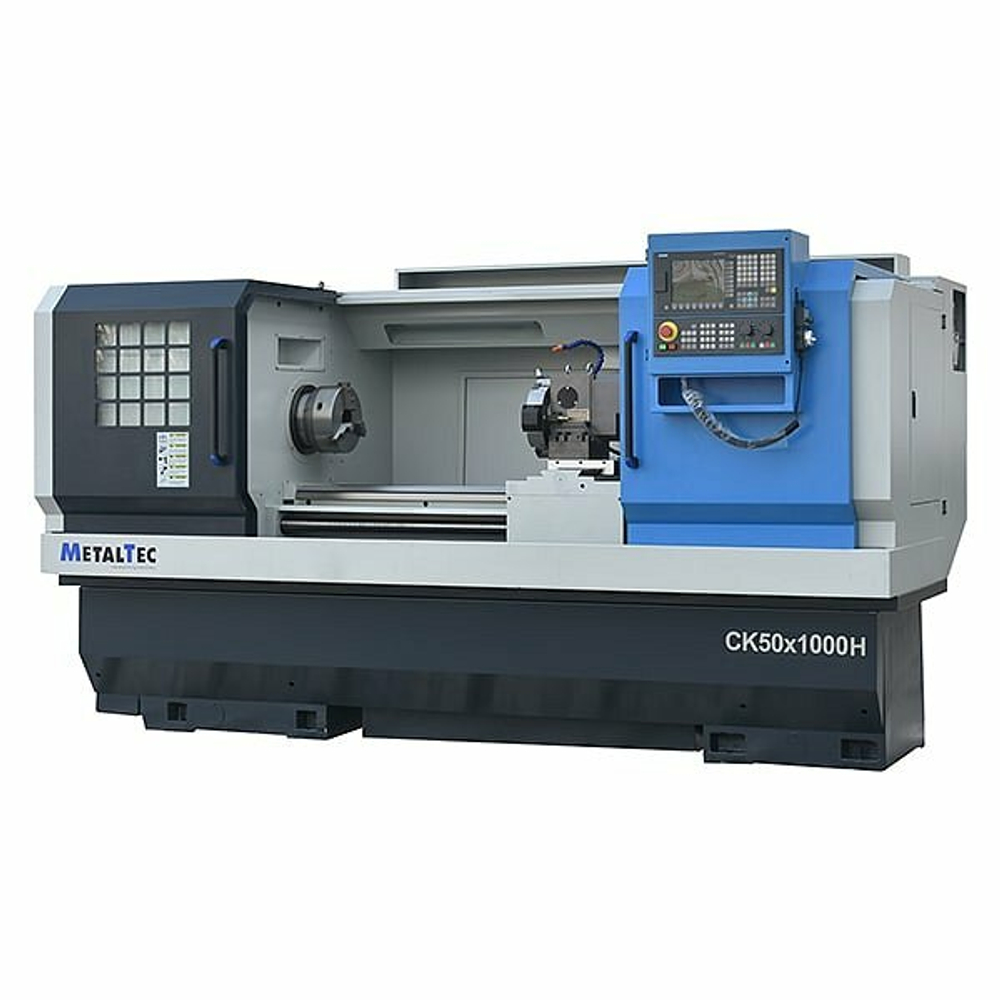

Токарный станок с ЧПУ MetalTec CK 50x1000H предназначен для обработки металлических изделий в различных отраслях промышленности, включая машиностроение, автомобильную промышленность, медицинскую технику и энергетику, обеспечивая высокую точность и качество поверхности обработанных изделий.
Высокие технические характеристики и надежность станка обеспечиваются благодаря использованию компонентов и узлов от ведущих мировых производителей. Это позволяет осуществлять обработку деталей с высокой точностью и стабильностью качества.
Область применения
Благодаря монолитной чугунной станине, станок обладает достаточной жесткостью и высокой точностью, необходимыми для эффективного производства серийных изделий.
Его высокая надежность и точность, в сочетании с компактным дизайном, делают его неотъемлемым компонентом на любом производственном предприятии, где требуется автоматизированное точение металлических и пластиковых деталей.
Особенности:
- Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку;
- Жесткие направляющие скольжения;

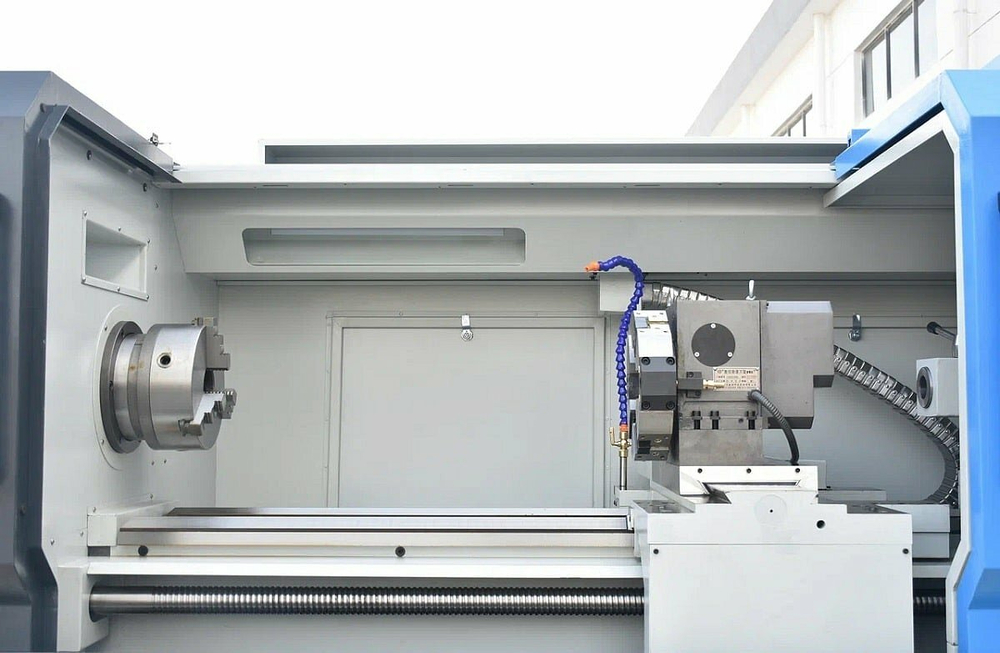

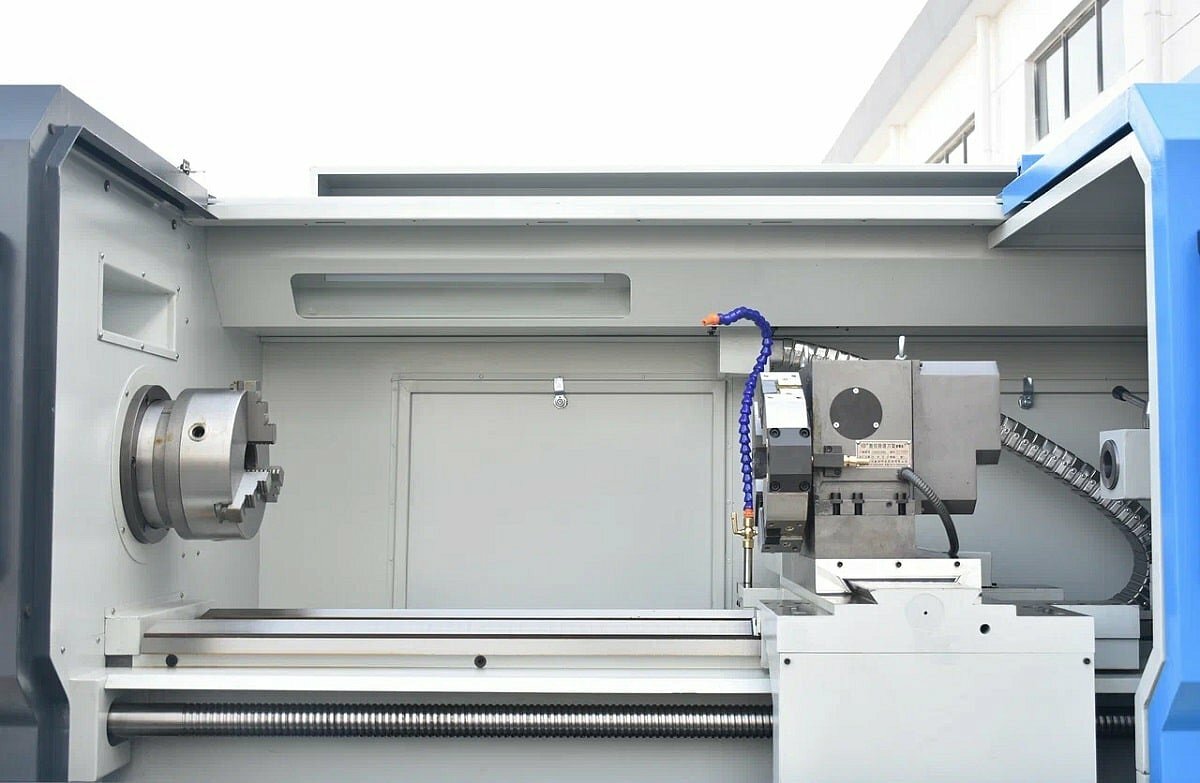

- Полное кабинетное ограждение;
- Проходное отверстие шпинделя 82 мм;
- Станина имеет индукционную закалку с твердостью HRC50;
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
- Ширина станины 400 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам;
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев.
Преимущества:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия;
- Эргономичный дизайн и удобное расположение основных модулей станка;
- Станок компактный, занимает мало пространства на производстве;
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
- Чугунная станина сводит на нет рабочие вибрации;
- Мощный двигатель для стабильной и высоко производительной работы;
- Система установки и смены инструмента для решения технических задач любой сложности;
- Подача смазочно-охлаждающей жидкости в зону резки;
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка;
- Кабинетная защита;
- Шкаф с электрокомпонентами, степень защиты IP54.
Конструктивные особенности
 |

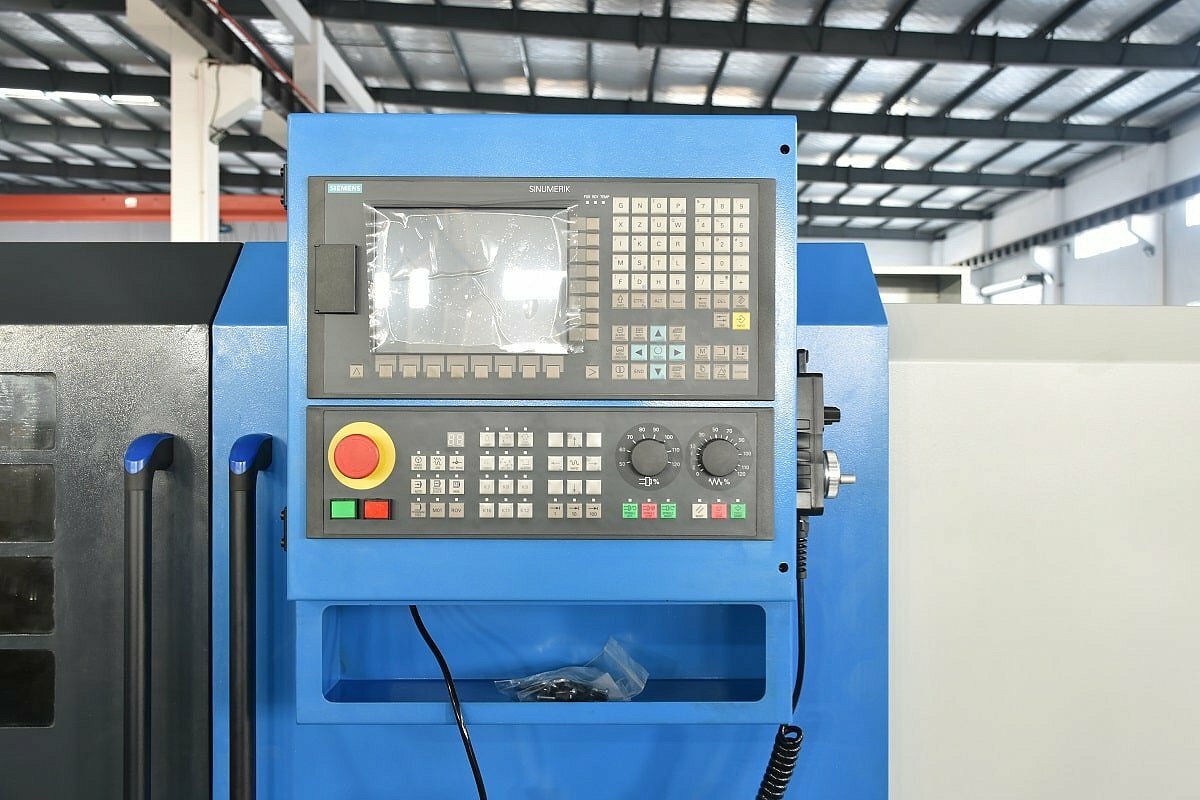

СИСТЕМА УПРАВЛЕНИЯ SINUMERIK 808D ADVANCED Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии. Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды. |
 |

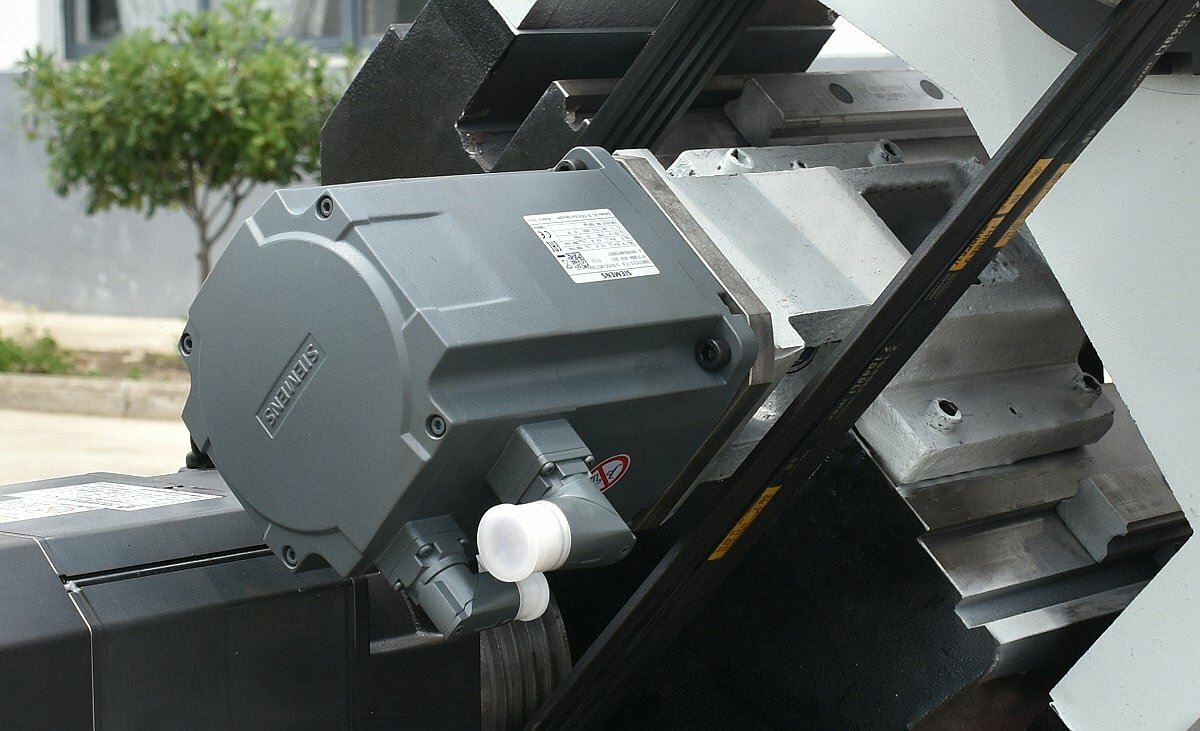

ПРИВОДНАЯ СИСТЕМА SIEMENS Приводная система SINAMICS устанавливает новые стандарты для компактных токарных и фрезерных станков благодаря множеству инноваций. Полный потенциал и точность ЧПУ и привода раскрываются при надежной передаче движения на оси станка, обеспечиваемой двигателями подачи SINAMICS с отличной динамикой и точностью. Двигатели шпинделей SINAMICS обеспечивают минимальное время разгона и широкий диапазон частот вращения при высокой мощности, что гарантирует максимальную производительность станка. |
 |

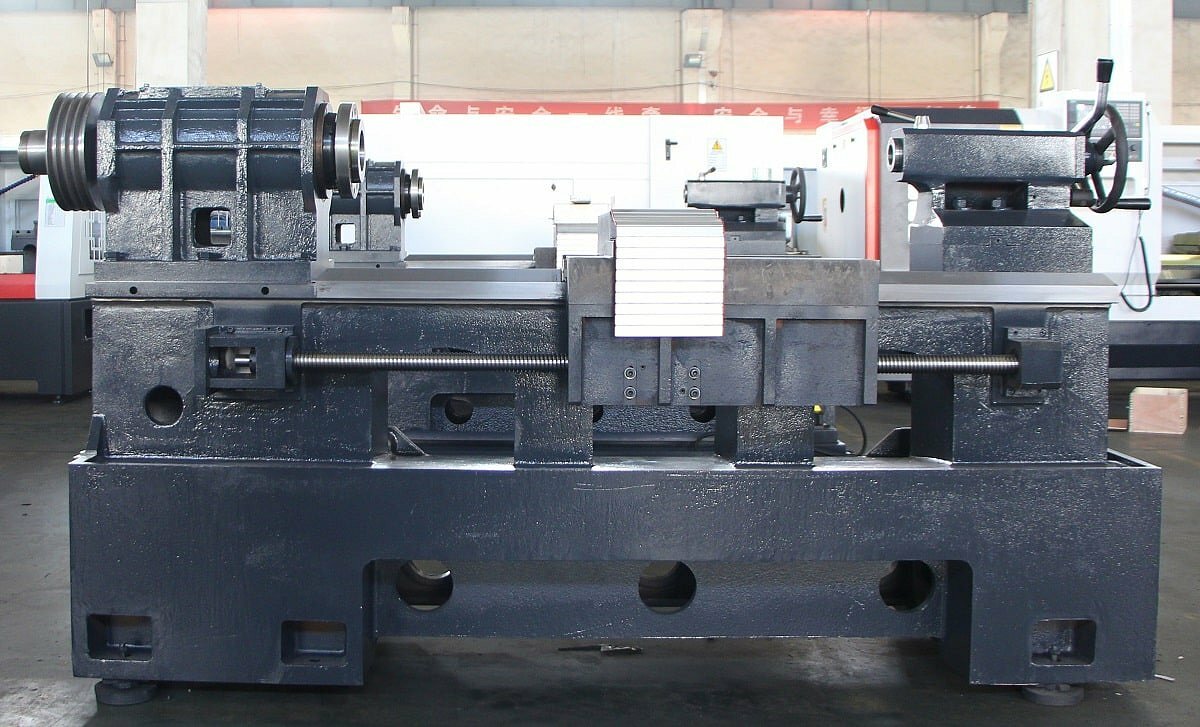

УСИЛЕННАЯ МОНОЛИТНАЯ ЛИТАЯ СТАНИНА ИЗ ЧУГУНА Конструктивные элементы станины изготавливаются из высокопрочного чугуна. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |
НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ Направляющие находят широкое применение благодаря своей высокой грузоподъемности и жесткости. В нормальных условиях эксплуатации они практически не нуждаются в обслуживании, кроме регулярной смазки, и способны длительное время сохранять высокую скорость, точность позиционирования и плавность хода. |
 |

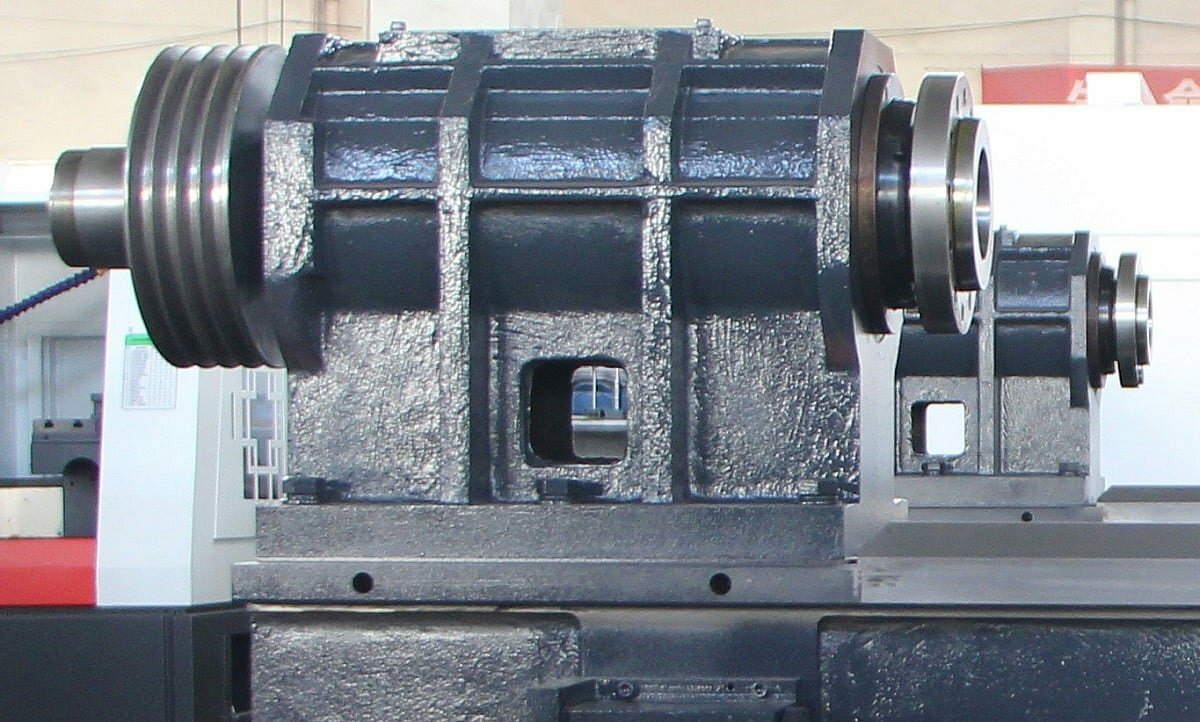

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя имеет симметричную конструкцию, что позволяет равномерно распределять нагрузки на шпиндель, базовый блок и станину станка. Эта конструкция обеспечивает превосходную защиту и компенсацию вибраций, создавая более прочную и жесткую интегрированную структуру, что особенно важно при обработке тяжелых заготовок и в условиях импульсной подачи. |
 |

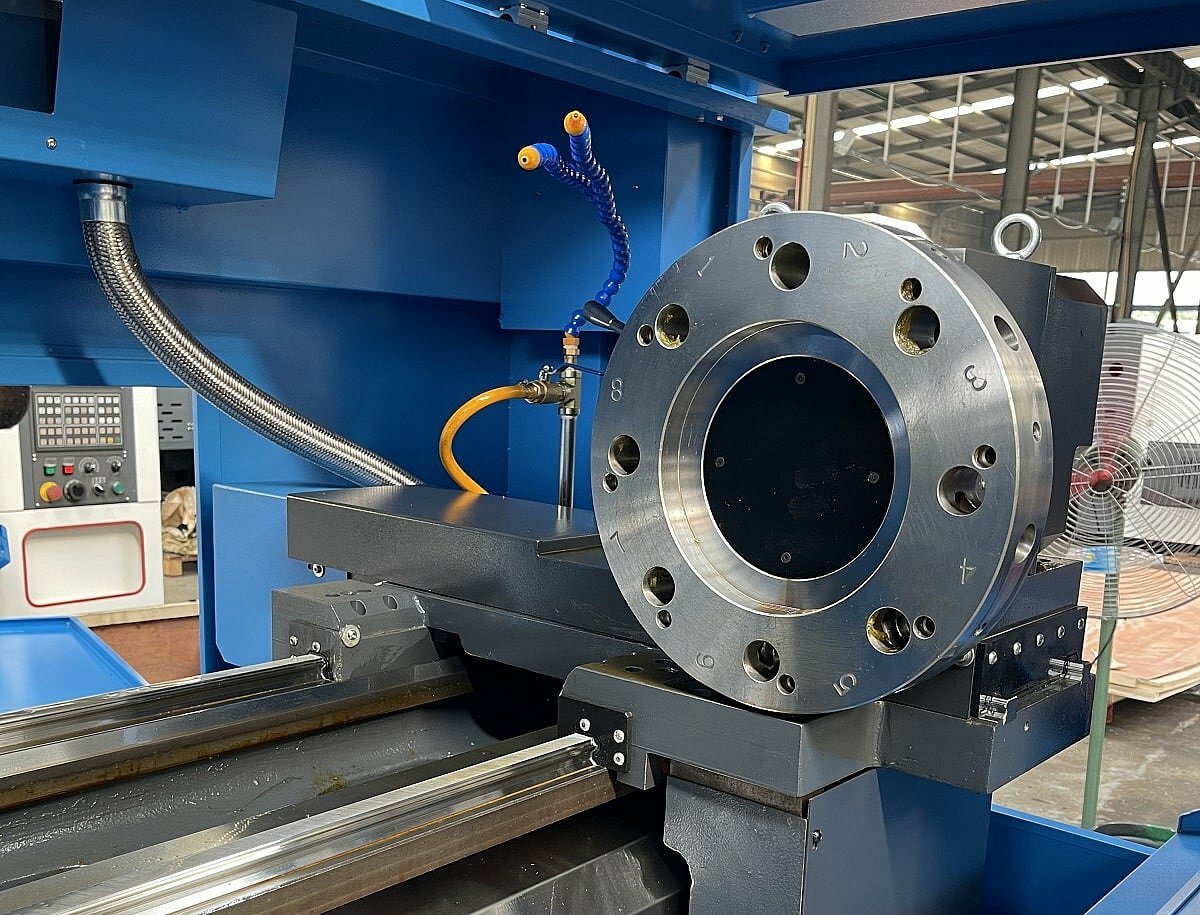

8-МИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ VDI 40 Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию. |
 |

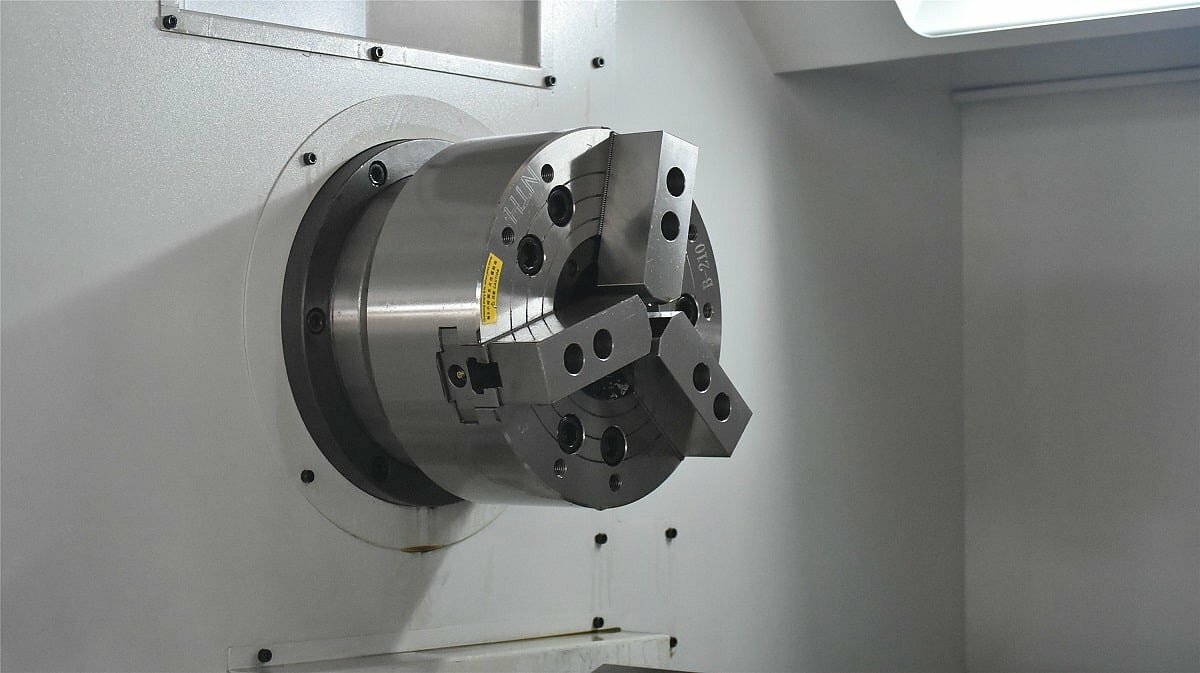

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 250 мм с ручным зажимом заготовки. Также на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом. |
 |
ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность электродвигателя главного привода – 11 / 15 кВт. |
 |
ЗАДНЯЯ БАБКА (ГИДРАВЛИЧЕСКАЯ ПИНОЛЬ) В комплектации ПРОМ станок укомплектован задней бабкой с гидравлическим цилиндром. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. |
