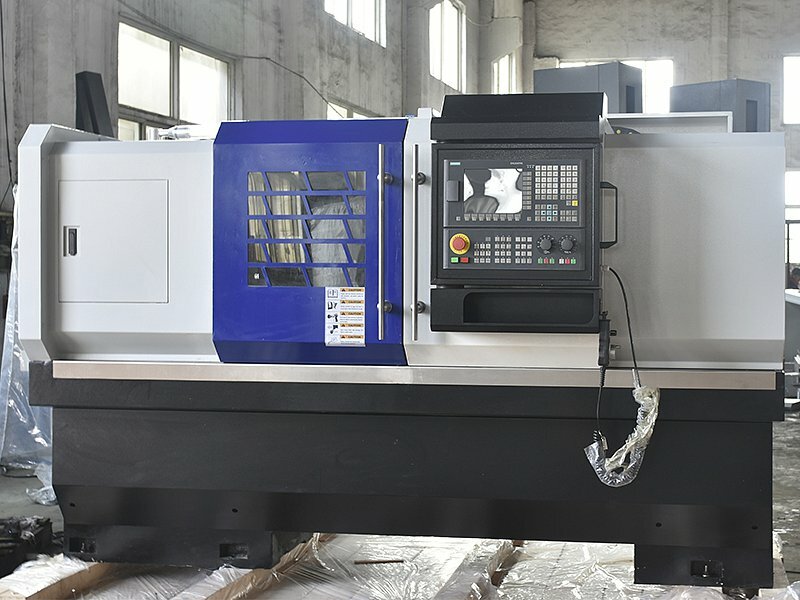

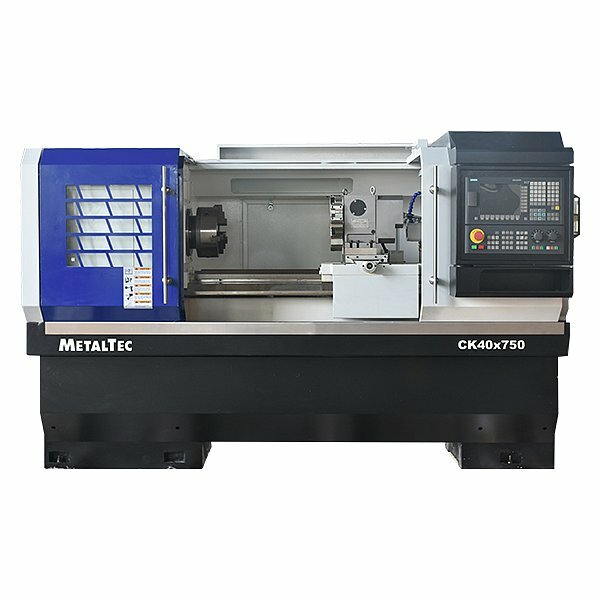

MetalTec CK 40x750 Токарный станок ЧПУ с прямой станиной

ежемесячный платеж в лизинг
Описание
Характеристики
Отзывы
Описание

Назначение

Токарный станок с ЧПУ MetalTec CK 40x750 предназначен для обработки металлических изделий в различных отраслях промышленности, включая машиностроение, автомобильную промышленность, медицинскую технику и энергетику, обеспечивая высокую точность и качество поверхности обработанных изделий.

Высокие технические характеристики и надежность станка обеспечиваются благодаря использованию компонентов и узлов от ведущих мировых производителей. Это позволяет осуществлять обработку деталей с высокой точностью и стабильностью качества.

Область применения

Благодаря монолитной чугунной станине, станок обладает достаточной жесткостью и высокой точностью, необходимыми для эффективного производства серийных изделий.

Его высокая надежность и точность, в сочетании с компактным дизайном, делают его неотъемлемым компонентом на любом производственном предприятии, где требуется автоматизированное точение металлических и пластиковых деталей.

Особенности:

  • Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку;
  • Жесткие направляющие скольжения;
  • Полное кабинетное ограждение;
  • Проходное отверстие шпинделя 60 мм;
  • Станина имеет индукционную закалку с твердостью HRC54;
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
  • Ширина станины 335 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам.

Преимущества:

  • Современный внешний вид станка, высокое качество лакокрасочного покрытия;
  • Эргономичный дизайн и удобное расположение основных модулей станка;
  • Станок компактный, занимает мало пространства на производстве;
  • Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
  • Чугунная станина сводит на нет рабочие вибрации;
  • Мощный двигатель для стабильной и высоко производительной работы;
  • Система установки и смены инструмента для решения технических задач любой сложности;
  • Подача смазочно-охлаждающей жидкости в зону резки;
  • Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка.



Конструктивные особенности

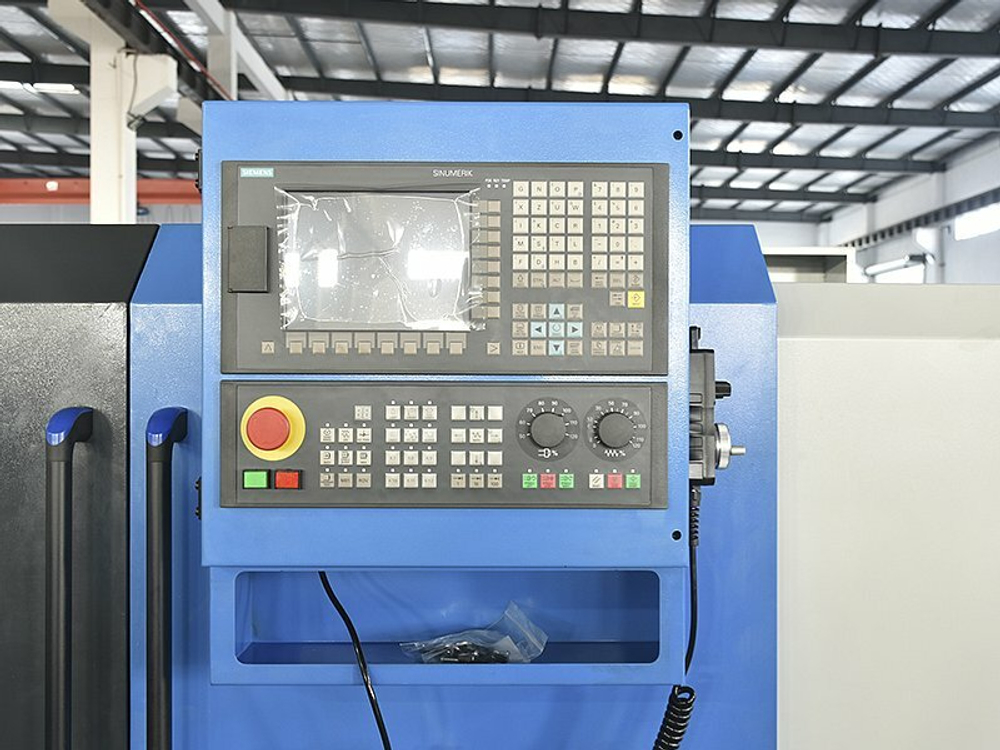

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED

Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии.

Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды.

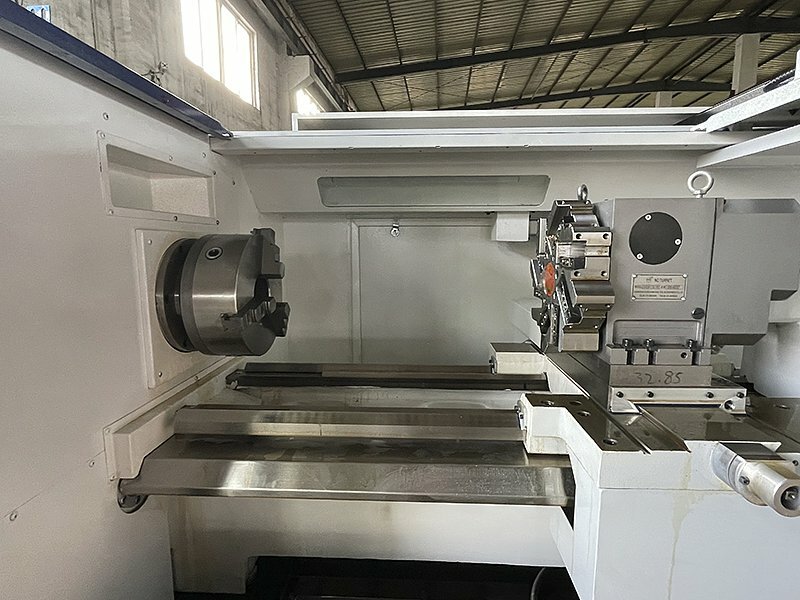

8-МИ ПОЗИЦИОННЫЙ РЕВОЛЬВЕРНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ

Повышение производительности металлообработки за счет сокращения времени на смену инструмента.

Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию.

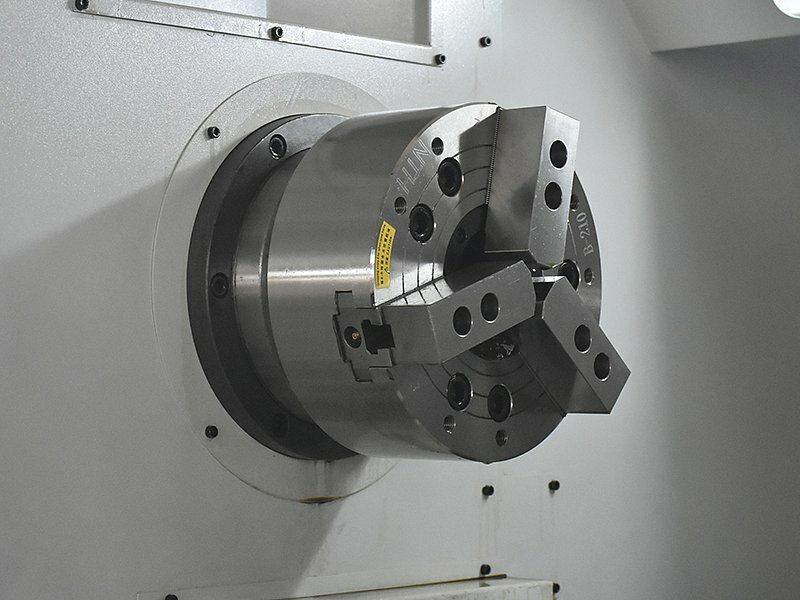

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ИЛИ ГИДРАВЛИЧЕСКИЙ ЗАЖИМ)

На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки.

Также на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.

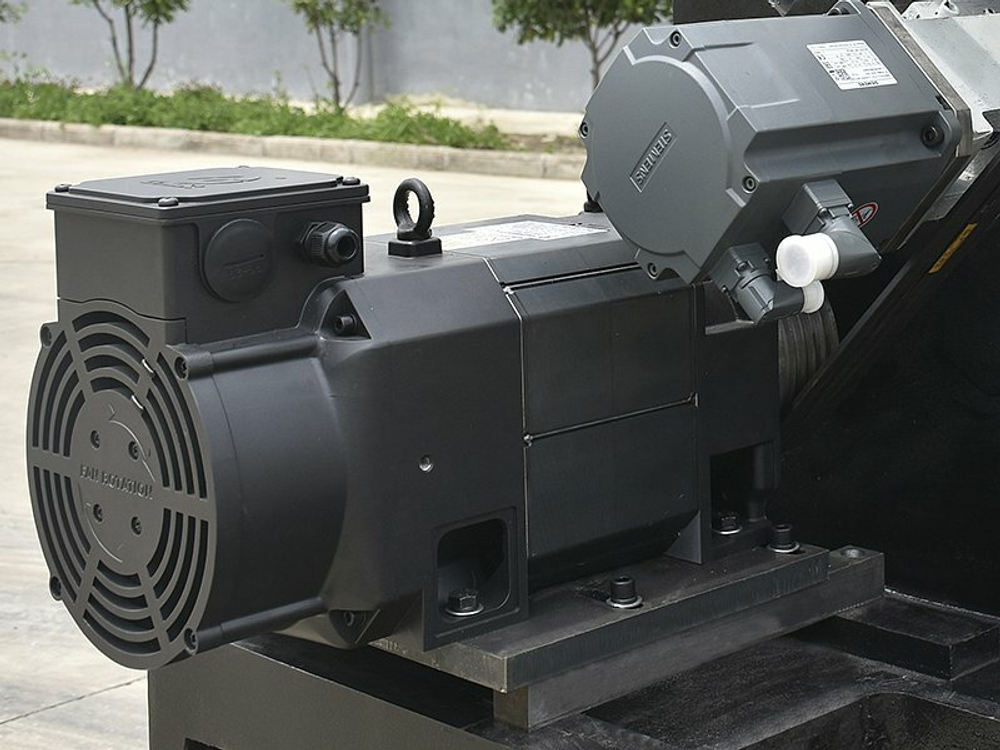

ПРИВОДНАЯ СИСТЕМА SINAMICS

Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.

Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью.

МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА

Конструктивные элементы станины изготавливаются из высокопрочного чугуна Mehanite.

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термическую обработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)

Шарико-винтовая передача (ШВП) играет ключевую роль в работе токарного центра с ЧПУ, обеспечивая движение рабочего модуля станка - инструментальный блок (резцедержка).

Прецизионные шлифованные ШВП гарантируют высокую точность и повторяемость позиционирования инструмента, даже при значительных нагрузках во время грубой обработки. Кроме того, они способствуют плавному перемещению инструментального блока и обеспечивают его долговечность.

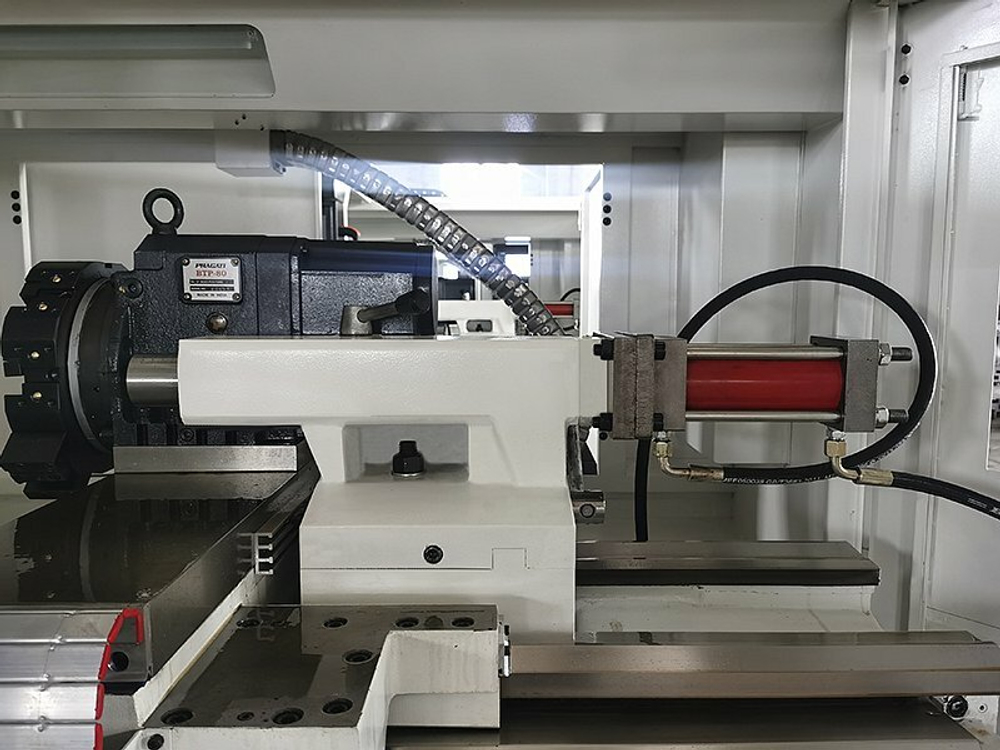

ЗАДНЯЯ БАБКА

В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой.

Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка.

Характеристики
Бренд
MetalTec
Модель
CK 40x750
Мощность шпинделя, кВт
7,5 / 11
Длина, мм
2400
Ширина, мм
1600
Высота, мм
2100
Вес, кг
1800
Скорость вращения, об/мин
50 - 2500
Вес (брутто), кг
2000
Расстояние между центрами, мм
750
Тип станины
Монолитная станина из чугуна
Торец шпинделя
А2-6
Ход по оси Z, мм
600
Размер инструмента, мм
20 х 20
Макс. диаметр над станиной, мм
400
Макс. диаметр над суппортом, мм
200
Тип двигателя
Серводвигатель
Ход по оси Х, мм
240
Максимальное перемещение, мм
120
Конус
МТ4
Твердость направляющих станины
HRC 54
Ширина станины, мм
335
Направляющие по оси Z
Скольжения
Направляющие по оси Х
Скольжения
Стойка управления
Siemens 808 Advanced
Серводвигатели
Siemens
Патрон, мм
200 (ручной или гидравлический)
Задняя бабка
Ручная / Гидравлическая (пиноль)
Мощность системы охлаждения, Вт
120
Х,Z ускоренная подача , м/мин
6 / 8
Диаметр отверстия в патроне, мм
60
Инструментальная система
8-ми позиционная револьверная головка
Количество устанавливаемого инструмента, шт.
8
