Токарный станок c ЧПУ с прямой станиной (пневматический патрон) MetalTec CK 2320. Можно купить в лизинг с платежом в месяц.
Наличие: В наличии Нет в наличии
Предзаказ

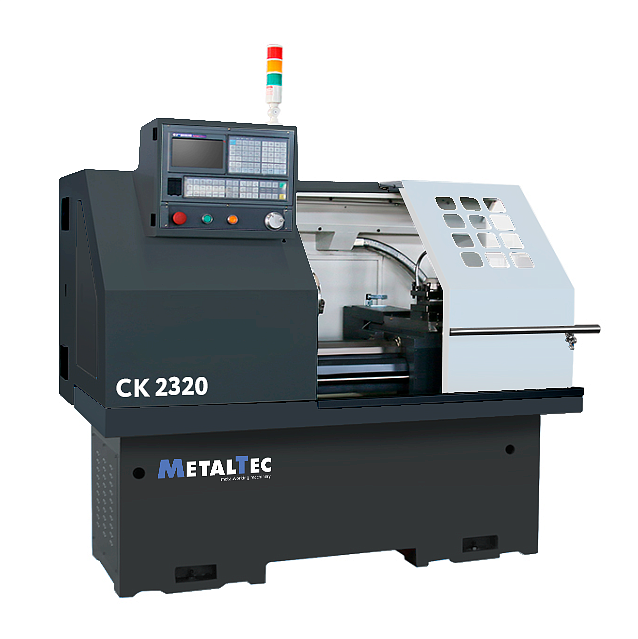

Токарный станок c ЧПУ с прямой станиной (пневматический патрон) MetalTec CK 2320

ежемесячный платеж в лизинг
Описание
Характеристики
Отзывы
Описание

НАЗНАЧЕНИЕ:

Токарный станок с ЧПУ - MetalTec CK 2320 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

За счет чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Особенности

  • Станина из чугуна обеспечивает высокую жесткость станку
  • Жесткие направляющие скольжения
  • Полное кабинетное ограждение
  • Станина имеет индукционную закалку с твердостью HRC54
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность

Преимущества

  • Современный внешний вид станка, высокое качество лакокрасочного покрытия
  • Эргономичный дизайн и удобное расположение основных модулей станка
  • Станок компактный, занимает мало пространства на производстве
  • Станина из чугуна является гарантом высокой жесткости и долговечности станка
  • Чугунная станина сводит на нет рабочие вибрации
  • Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка

Стандартная комплектация

  • 3-кулачковый механический патрон 150 мм
  • 3 кВт мощность шпинделя
  • Резцедержатель 3 шт. 20х20
  • Система ЧПУ GSK  980TDI
  • Серводвигатели GSK по осям Х/Z
  • Механическая задняя бабка
  • Вспомогательный источник света
  • Автоматическая система смазки
  • Кабинетная защита
  • Комплект ЗИП



Конструктивные особенности

СИСТЕМА ЧПУ GSK 980TDI

Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной технологии.

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ИЛИ ПНЕВМАТИЧЕСКИЙ ЗАЖИМ)

На станке устанавливается токарный патрон диаметром 150 мм с ручным зажимом заготовки.

Так же на станке могут быть установлен токарный патрон с пневматическим зажимом.

МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА

Элементы конструкции станины отливаются из высокопрочного сплава чугуна.

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термическую обработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).

Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

ЗАДНЯЯ БАБКА

В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой.

Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка.

КВАДРАТНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ

В комплекте 3 шт. 20х20



Характеристики
Бренд
MetalTec
Модель
CK 2320
Длина, мм
1480
Ширина, мм
1100
Высота, мм
1650
Вес, кг
850
Мощность двигателя, кВт
3
Скорость вращения, об/мин
150 - 2500
Тип станины
Станина из чугуна
Торец шпинделя
A2-5 - механика
Ход по оси Z, мм
300
Размер инструмента, мм
20 x 20
Макс. диаметр над станиной, мм
230
Макс. диаметр над суппортом, мм
125
Макс. диаметр обработки, мм
110
Ход по оси Х, мм
300
Конус
МТ4
Твердость направляющих станины
HRC 54
Направляющие по оси Z
Скольжения
Направляющие по оси Х
Скольжения
Стойка управления
GSK 980TDI
Серводвигатели
GSK
Патрон, мм
150, гидравлический 3-х кулачковый
Задняя бабка
Ручная
Х,Z ускоренная подача , м/мин
8/10
Макс. длина заготовки, мм
200
Макс. длина обработки, мм
120
Ход пиноли задней бабки, мм
50
Максимальное проходное отверстие шпинделя, мм
41
Максимальный калиброванный пруток, мм
40
Квадратный резцедержатель, шт
2
