НАЗНАЧЕНИЕ:

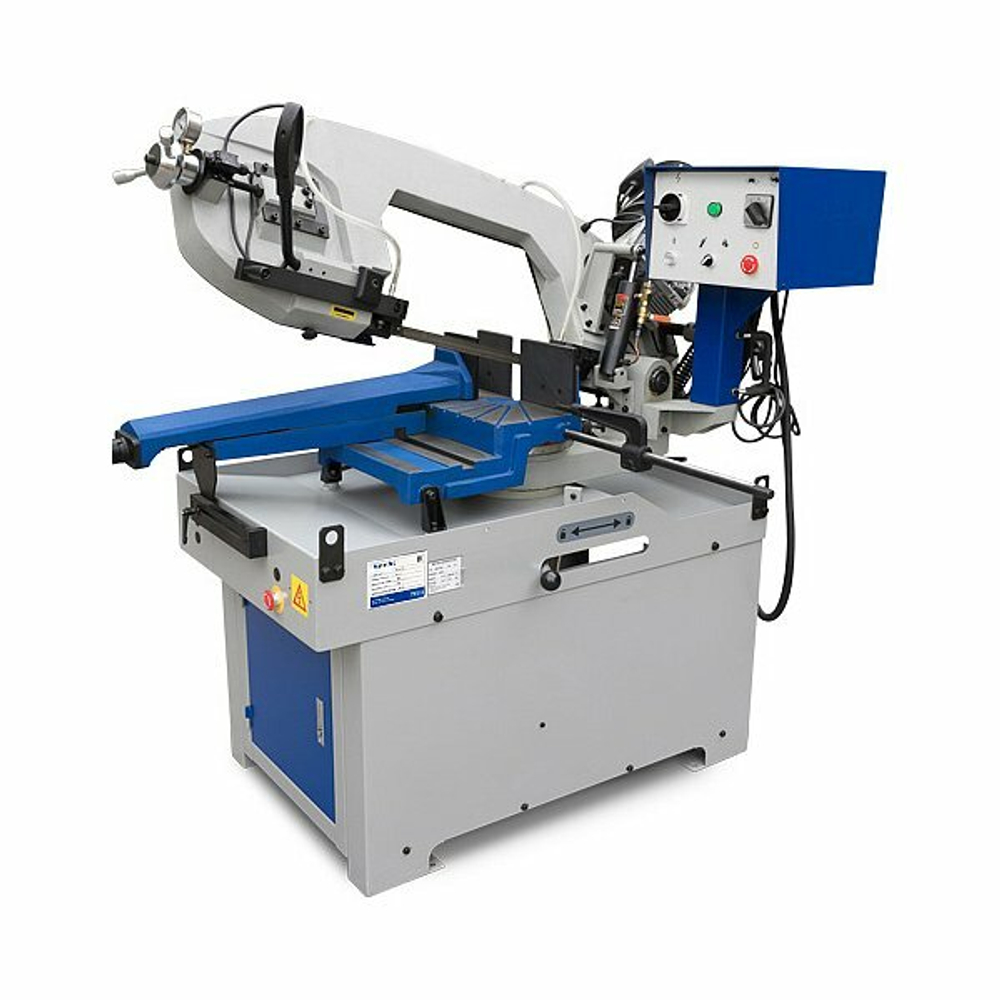

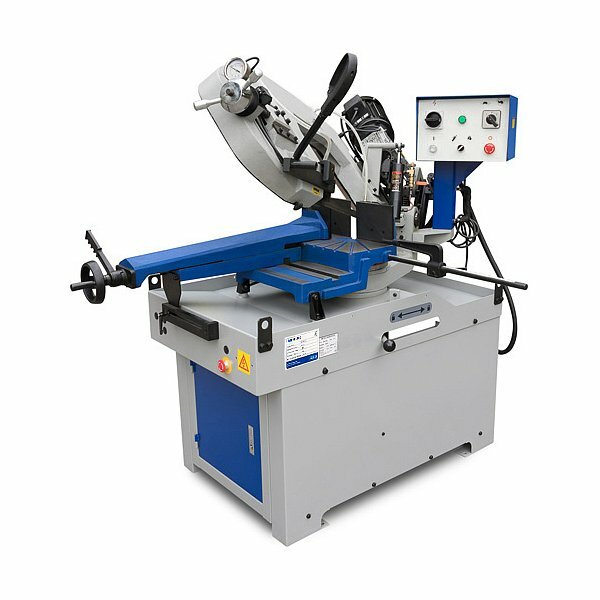

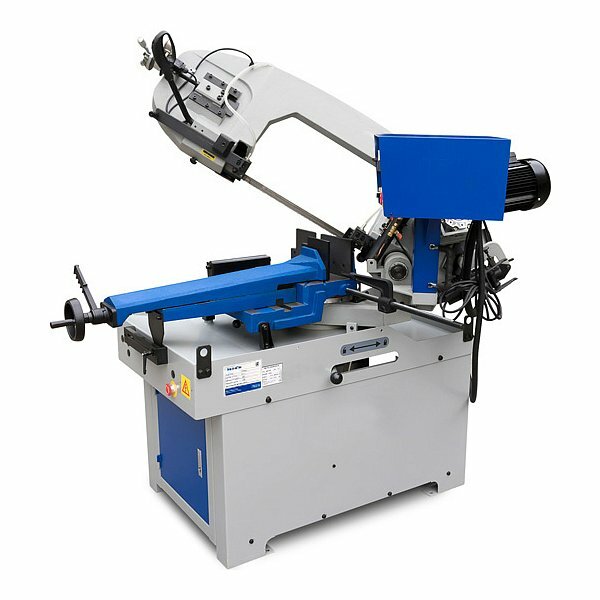

Ручной ленточнопильный станок MetalTec BS 270 FHE - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама.
Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Ручные ленточнопильные станки, применяются на небольших и средних производствах при мелкосерийном, штучном производстве:
- при распиле сортового проката при последующей токарной обработке;
- при распиле металлического профиля и труб, под разными углами, для последующей сварки конструкции;
- при распиле металлических заготовок на заготовительных производствах и базах (труб, профилей, прутков и т.д.).
ПРЕИМУЩЕСТВА РУЧНОГО ЛЕНТОЧНОПИЛЬНОГО СТАНКА:
- Опускание пильной рамы происходит благодаря автоматической разгрузке гидроцилиндра – позволяет повысить производительность, качество резки и безопасность при работе.
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами – до 45 (60) - позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широкоприменимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.
СХЕМА ОБРАБОТКИ:
| СТАЛЬНЫЕ ТРУБЫ | СТАЛЬНОЙ ПРОФИЛЬ | СТАЛЬНОЙ ПРУТОК |
|
|
|
| ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
|
|
|
Конструктивные особенности
 |
РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании. |
 |
БЫСТРАЯ СМЕНА ИНСТРУМЕНТА Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе. |
 |

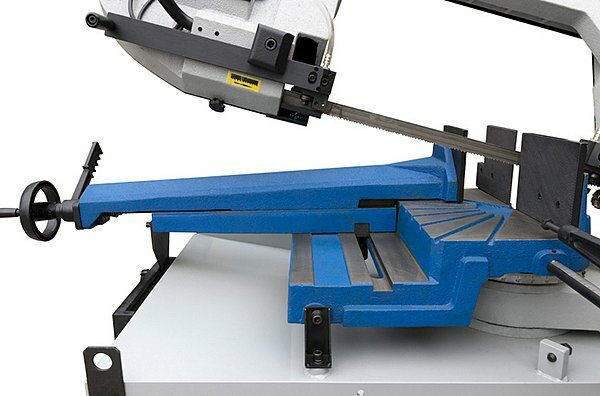

НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Губки тисков увеличенной площади и дополнительным рифлением обеспечивают надежную фиксацию заготовки на всем протяжении цикла резки. Для ускоренной фиксации и продвижения обрабатываемой заготовки в зоне резания установлена Система быстрой доводки тисков, позволяющая существенно экономить время оператора. |
 |

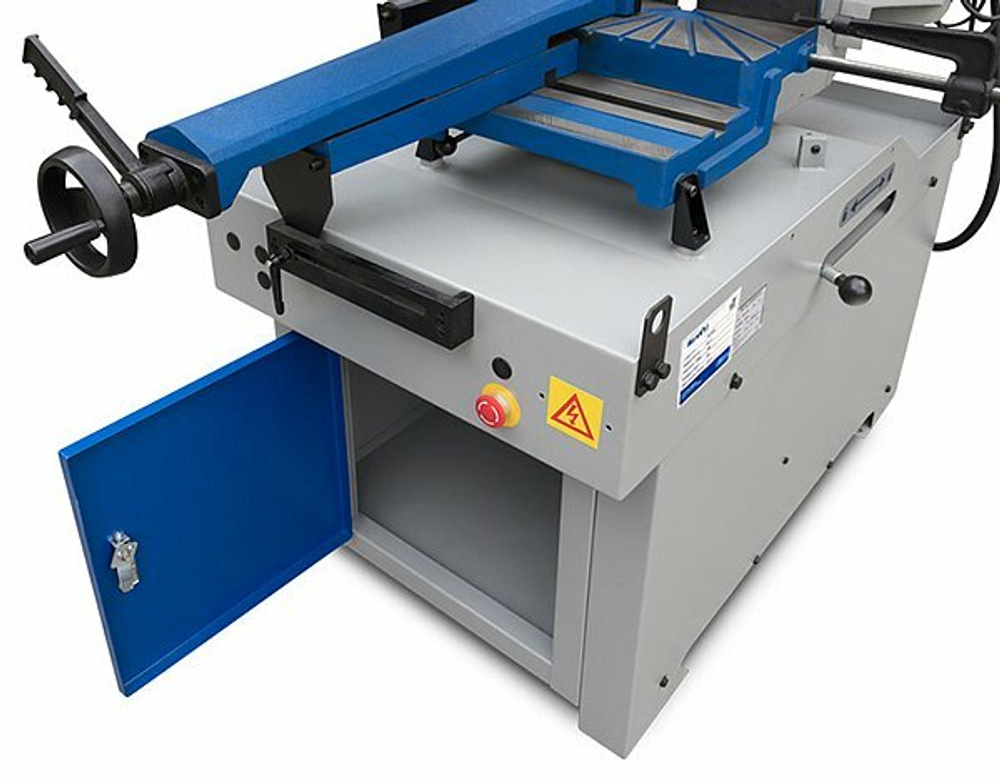

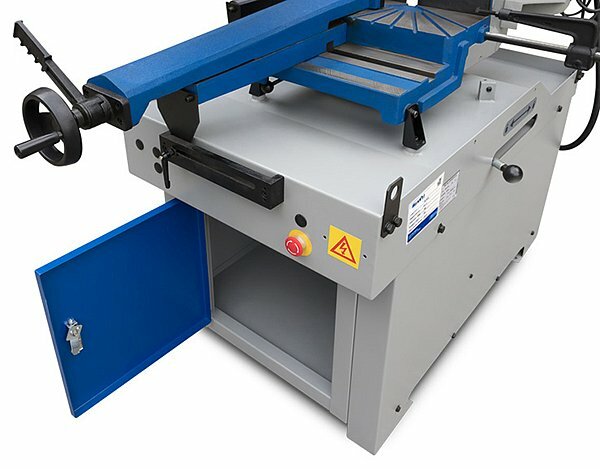

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. |
 |
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме). |
 |

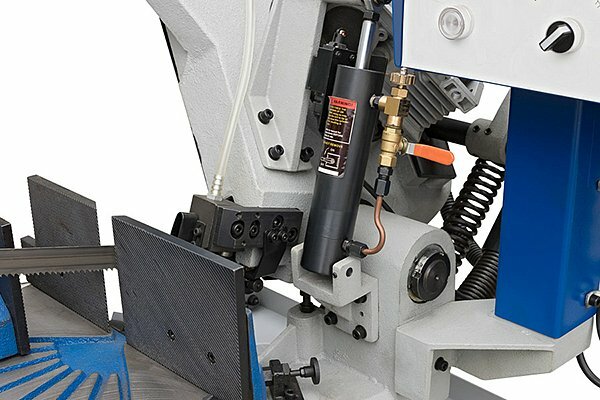

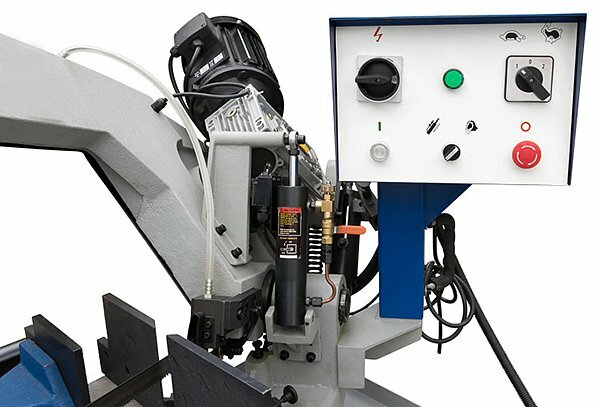

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации. Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху. Пильная рама автоматически плавно опускается благодаря гидроцилиндру. Регулировка скорости опускания осуществляется вручную – вращением маховика разгрузки. |
 |
ТЕНЗОМЕТР ДЛЯ КОНТРОЛЯ НАТЯЖЕНИЯ ЛЕНТОЧНОГО ПОЛОТНА Тензометр для контроля натяжения ленточного полотна, позволяет точно осуществить натяжение, предотвратив от разрыва полотна. Благодаря этому, также увеличивается ресурс инструмента и повышается точность и стабильность пиления. |
 |

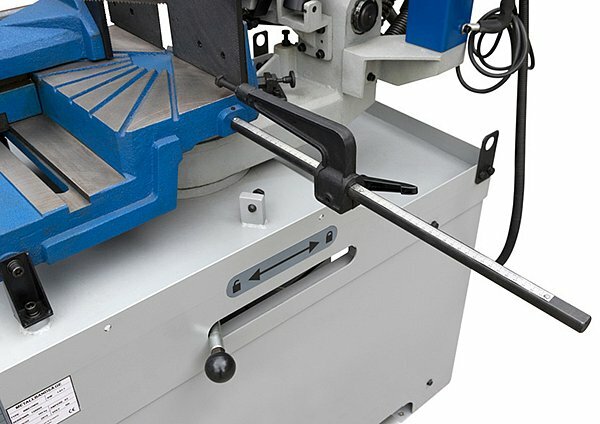

ТОЧНЫЙ УПОР Упор, позволяет производить точный распил и повторяемость размера отрезаемой заготовки. |
 |

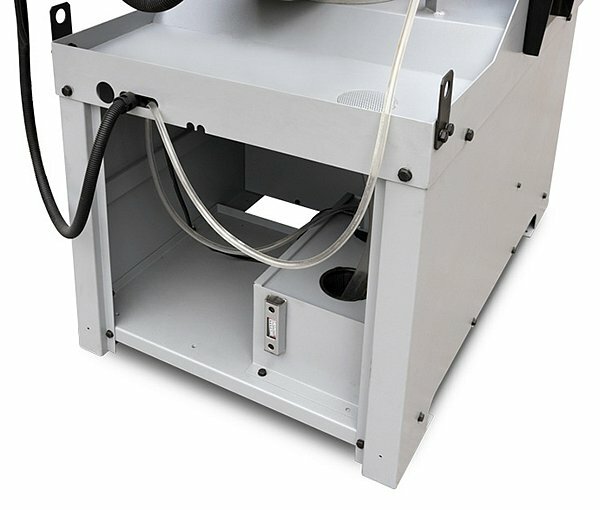

ДВУХТОЧЕЧНАЯ ПОДАЧА СОЖ Двухточечная подача СОЖ, значительно повышает качество резки, а также способствует более эффективному отводу стружки из зоны резания, что препятствует преждевременному износу режущего полотна. |
