НАЗНАЧЕНИЕ:

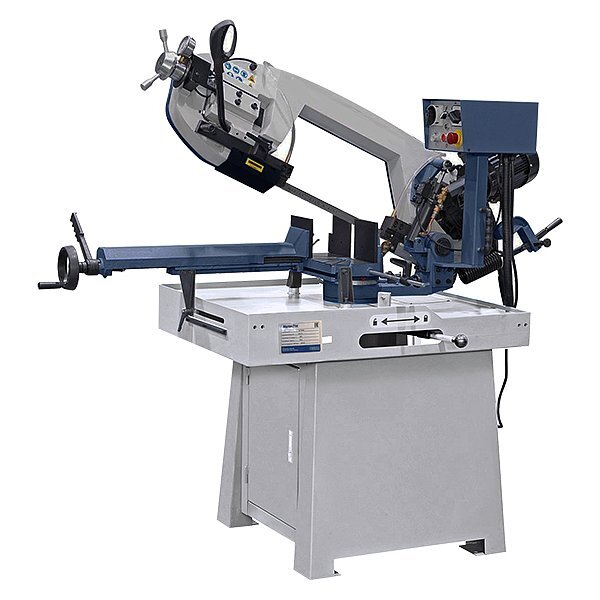

Ленточнопильный станок MetalTec BS 250 FHE - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.
Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр, позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ленточнопильных станков по металлу:
-
Высокая точность обработки.
-
Превосходное качество резки.
-
Экономия материала при обработке, за счет малой ширины резки.
-
Возможность резки под разными углами – от – 45 до +60°
-
Пакетная резка, и резка нескольких заготовок одновременно.
-
Возможность резки различных заготовок: труб, профилей и т.д.
СХЕМА ОБРАБОТКИ:
| СТАЛЬНЫЕ ТРУБЫ | СТАЛЬНОЙ ПРОФИЛЬ | СТАЛЬНОЙ ПРУТОК |
 |
 |
 |
| ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
 |
 |
 |
Конструктивные особенности
 |
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. |
 |

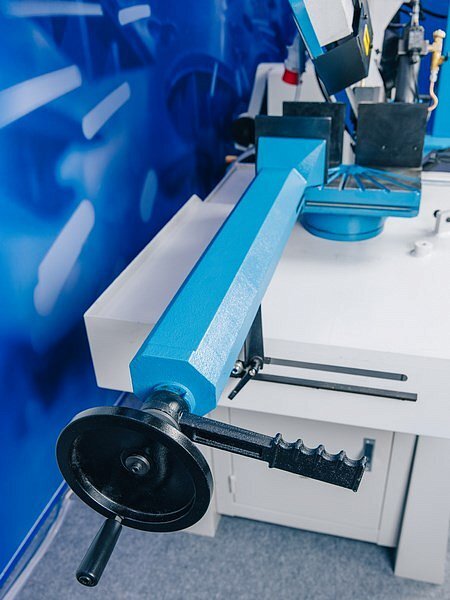

НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Тиски обеспечивают надежную фиксацию заготовки и защищают от произвольного смещения за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации и переустановки материала быстрым. |
 |
МОЩНЫЙ ДВИГАТЕЛЬ Надежную работу на протяжении всего срока эксплуатации, обеспечивает мощный редукторный двигатель 1,1 кВт. Для обработки металла различной твердости и сечения предусмотрены два режима скорости вращения полотна (35 / 70 м/мин). |
 |
РЕЖИМЫ РАБОТЫ СТАНКА
Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки. Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного. |
 |
ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ
На всех станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость), которая служит для удаления стружки из зоны резания, предотвращает перегрев и смазку режущей кромки инструмента и заготовки. |
 |

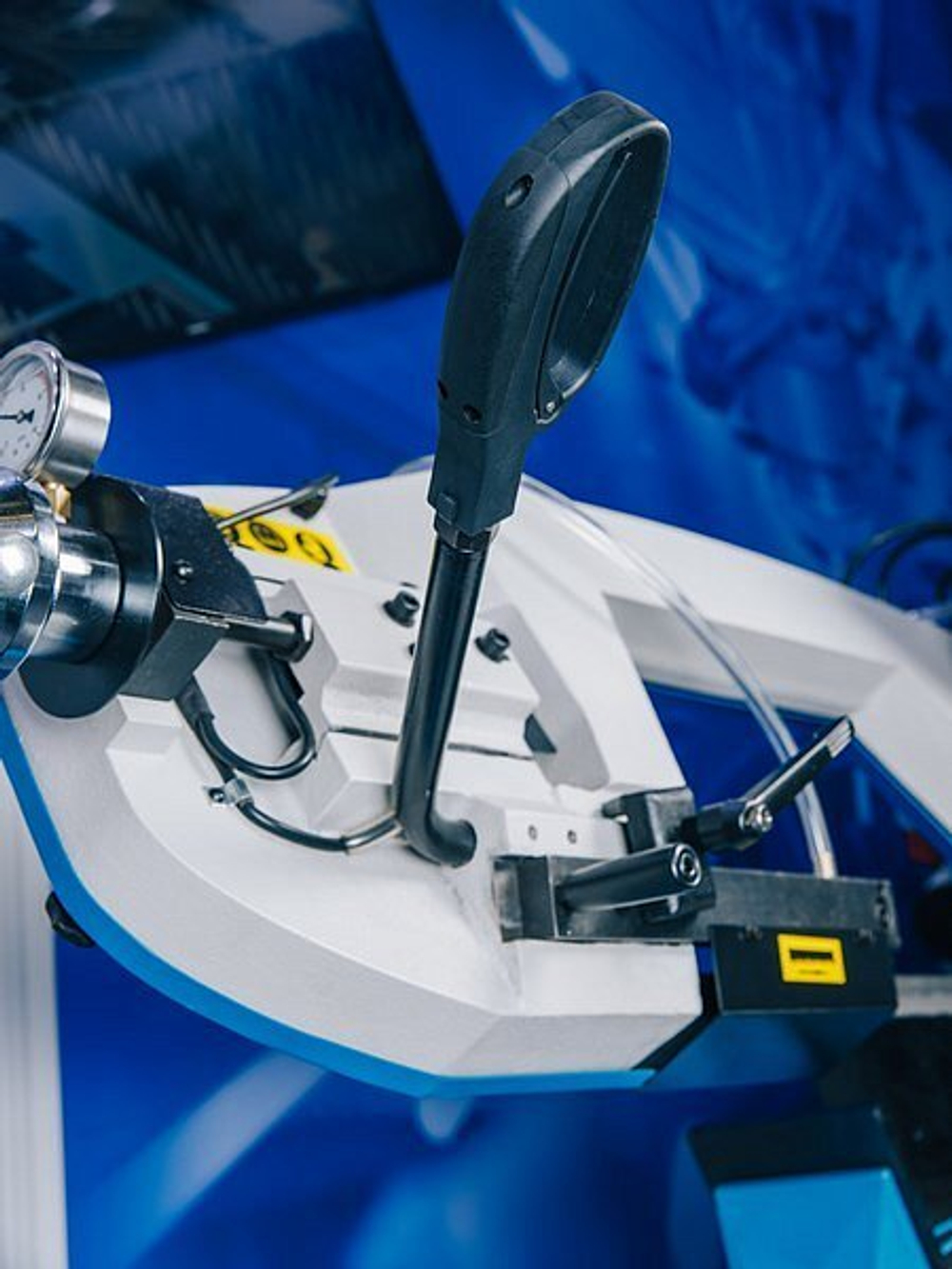

УЗЕЛ НАТЯЖЕНИЯ ПОЛОТНА С ТЕНЗОМЕТРОМ Для поддержания режущего инструмента в рабочем состоянии, предусмотрен интуитивно понятный узел натяжения полотна. Оператор с помощью маховика устанавливает степень натяжения и сверяется с жидкостный тензометром. |
 |
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ
Точность реза на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками с твердосплавными пластинами. |
 |
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА И РЕГУЛИРУЕМЫЙ УПОР
Резка заготовок на угол от -45 до + 60° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка. При серийной резке заготовок применяется жесткий упор в 500 мм с мерной линейкой, что существенно увеличивает производительность за счет сокращения времени разметки заготовки оператором. |
 |
ПАНЕЛЬ УПРАВЛЕНИЯ
Установленная на раму станка панель управления, с подробным описанием назначения переключателей, делает удобной работу оператора. |
