MetalTec 1530C (3000W) оптоволоконный лазерный станок для резки металла с ручной сменой рабочих столов. Можно купить в лизинг с платежом в месяц.
Наличие: В наличии Нет в наличии
Предзаказ

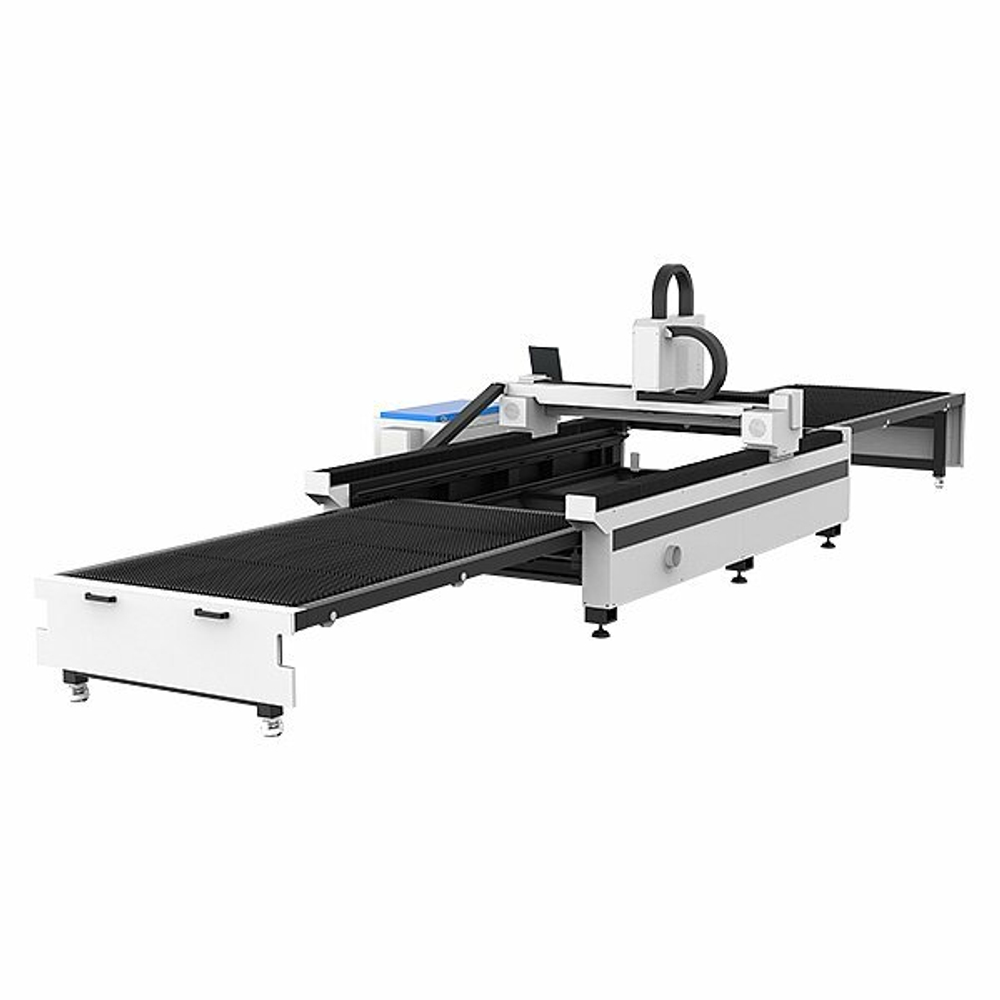

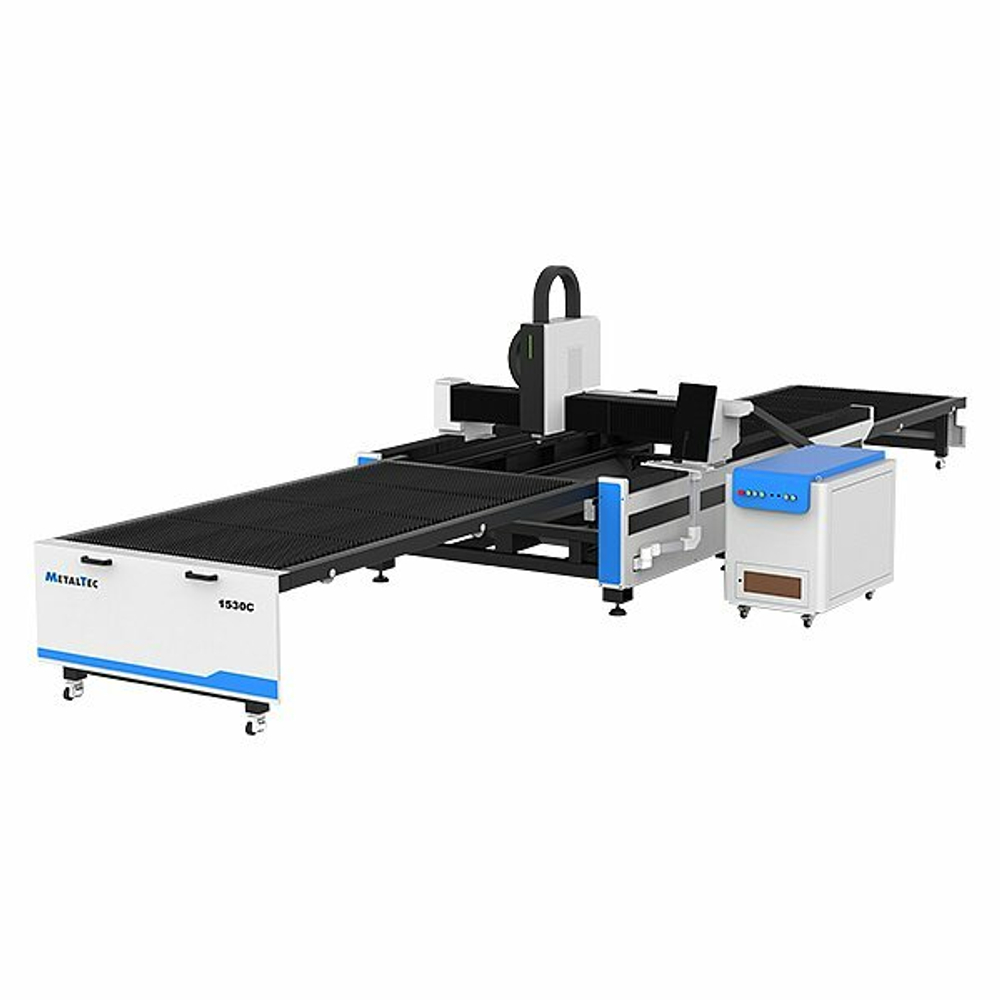

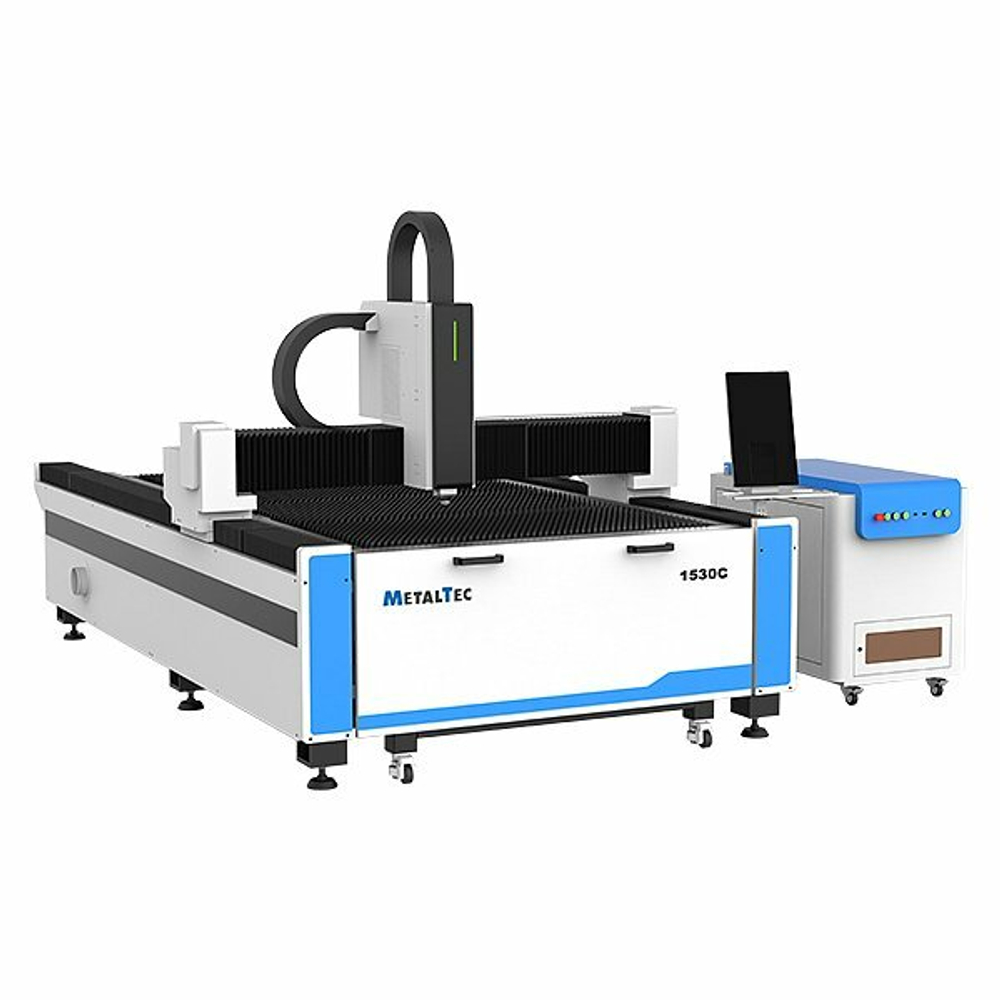

MetalTec 1530C (3000W) оптоволоконный лазерный станок для резки металла с ручной сменой рабочих столов

ежемесячный платеж в лизинг
Описание
Характеристики
Отзывы
Описание

НАЗНАЧЕНИЕ:

Оптоволоконный лазерный станок MetalTec 1530С (3000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
  • Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
  • Высокое качество лазерного луча.
  • Простота и удобство наладки и настройки.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:











ТАБЛИЦА ЗАВИСИМОСТИ ТОЛЩИН РЕЗКИ ОТ ВЫХОДНОЙ МОЩНОСТИ ВОЛОКОННОГО ЛАЗЕРА И ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ:

Материал Толщина, мм Скорость резки, м/мин Рабочий газ Давление газа Тип сопла Высота фокуса
Углеродистая сталь

1

35

N2 / Air

10

1,5 S

0

2

20

10

2,0 S

0

2

5,5

O2

1,6

1,0 D

+ 3

3

4



0,6

1,0 D

+ 4

4

3,5



0,6

1,0 D

+ 4

5

3,2



0,6

1,2 D

+ 4

6

2,7



0,6

1,2 D

+ 4

8

2,2



0,6

1,2 D

+ 4

10

1,5



0,6

1,2 D

+ 4

12

1



0,6

3,0 D

+ 4

14

0,9



0,6

3,0 D

+ 4

16

0,75



0,6

3,5 D

+ 4

18

0,65



0,6

4,0 D

+ 4

20

0,6



0,6

4,0 D

+ 4

22

0,55



0,6

4,0 D

+ 4

Нержавеющая сталь

1

45

N2

10

1,5 S

0

2

24

12

2,0 S

0

3

10

12

2,5 S

- 0,5

4

6,5

14

2,5 S

- 1,5

5

3,6

14

3,0 S

- 2,5

6

2,7

14

3,0 S

- 3

8

1,2

16

3,5 S

- 4,5

10

0,8

16

4,0 S

- 6

Алюминий

1

30

N2

12

1,5 S

0

2

18



12

2,0 S

0

3

8

14

2,0 S

- 1

4

6

14

2,5 S

- 2

5

3,2

16

3,0 S

- 3

6

2

16

3,0 S

- 3,5

8

0,9

16

3,5 S

- 4

Медь / Латунь

1

28

N2

12

1,5 S

0

2

15

12

2,0 S

0

3

6

14

2,5 S

- 1

4

3

14

3,0 S

- 2

5

2,2

14

3,0 S

- 2,5

6

1,3

16

3,0 S

- 3

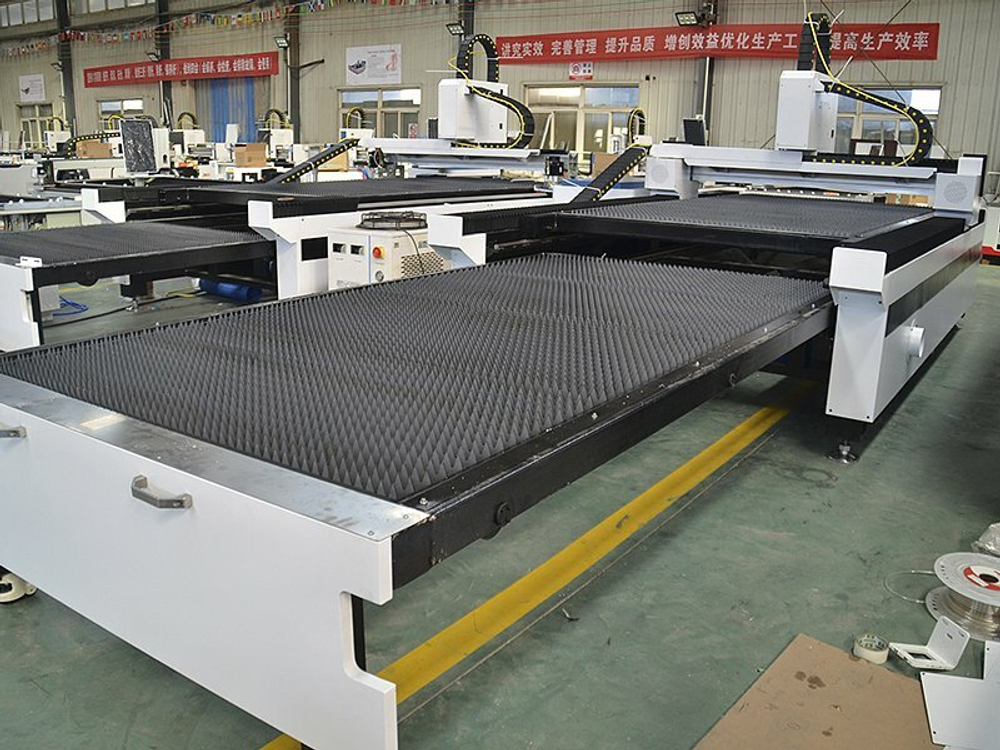

ТИП СМЕНЫ СТОЛОВ – В РУЧНОМ РЕЖИМЕ:



РАСХОДНЫЕ МАТЕРИАЛЫ:

Наименование Характеристики Срок службы, часы Кол-во, шт./год
Защитное стекло Диаметр: 30 мм, толщина: 5 мм 300* 7*
Сопло 1; 1,5; 2; 2,5; 3 мм 1000* *
Керамическое кольцо Стандартное 1000* 2*
Фокусирующая линза Стандартное 2000 - 4000* 1*
Коллиматорная линза Стандартное 2000 - 4000* 1*



*Ориентировочные показатели срока службы. В зависимости от режимов, материалов, условий обработки, могут отличаться.

Конструктивные особенности

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Наши станки лазерной резки имеют портальную структуру с литой поперечной балкой. Вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки.

ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ

Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании HIWIN (Тайвань) сечением 25 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У
Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.


СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У

Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный WIFI пульт управления, предназначен для управления станком в ручном режиме и на удалении от стойки управления.
Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

ЛАЗЕРНЫЙ ИСТОЧНИК

Станок оснащен лазерным источником компании RAYCUS (Китай). Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа.
Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.

ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000 (АВТОФОКУС)

Станок оснащён лазерной головкой METALTEC, с автономным контроллером слежения за расстоянием от поверхности листа до лазерной головки, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.

  • Лазерная головка с системой автоматической фокусировки.
  • Лазерная головка с системой преодоления препятствий SAFE 360.

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ LEADSHINE (ТАЙВАНЬ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели LEADSHINE (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

ПЛАНЕТАРНЫЙ РЕДУКТОР NIDEC/SHIMPO (ЯПОНИЯ)
Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):

  • Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  • Более высокий КПД;
  • Облегченная конструкция - вдвое компактней и легче редукторов других видов.
Не требуют обслуживания в процессе эксплуатации.



ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RU CUT V2 (SC2000 NESTING)

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР

Автоматический чиллер для охлаждения излучателей лазерных станков.
Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

ИГОЛЬЧАТЫЙ СТОЛ

Рабочее пространство станка представляет собой набор из металлических ламелей по всей длине стола. Ламели имеют зубчатую форму, что снижает их износ.
После выработки ресурса, ламели изготавливаются на станке.

Характеристики
Бренд
MetalTec
Модель
1530C (3000W)
Режущая голова
METALTEC CH 3000
Вид охлаждения
Чиллер
Передача по оси Z
Шарико-винтовая пара TBI (Тайвань)
Датчик высоты
Автоматический
Система управления
RU CUT V.2 (NESTING)
Поддерживаемые форматы файлов
CAD, CorelDRAW, plt, AI, dxf
Смазка
Централизованная система смазки
Редуктор
SHIMPO – NIDEC (Япония)
Электрокомпоненты
SCHNEIDER (Франция)
Точность позиционирования, мм
± 0,03
Точность повторного позиционирования, мм
± 0,02
Ускорение
до 1G
Напряжение, В
380
Частота тока, Гц
50
Тип лазера
Оптоволоконный лазер
Производитель лазера
RAYCUS
Мощность лазера, Вт
3000
Срок работы лазера, ч
до 100 000
Гарантия на лазерный источник
2 года
Двигатель по оси Z, кВт
Серводвигатель Leadshine 0,4 кВт (Тайвань)
Максимальная скорость резки, м/мин
До 30
Максимальная скорость холостого хода, м/мин
До 100
Минимальная ширина резки, мм
0,12
Рабочая зона (X x Y), мм
1530 x 3050 (+ сменный стол 1530 × 3050)
Длина, мм
4400
Ширина, мм
2200
Высота, мм
1600
Вес, кг
3500
Длина волны лазера, нм
1070
Двигатели по осям X, Y, кВт
Серводвигатель Leadshine 1,3 / 1 кВт (Тайвань)
Гарантия на станок
2 года
Направляющие по осям X
HIWIN - 30 / 20 / 15 мм (квадратного сечения)
Передача по осям X
Двухприводные зубчатаыe шестерня-рейка Garretson
Максимальная толщина резки, мм (Углеродистая сталь)
20
