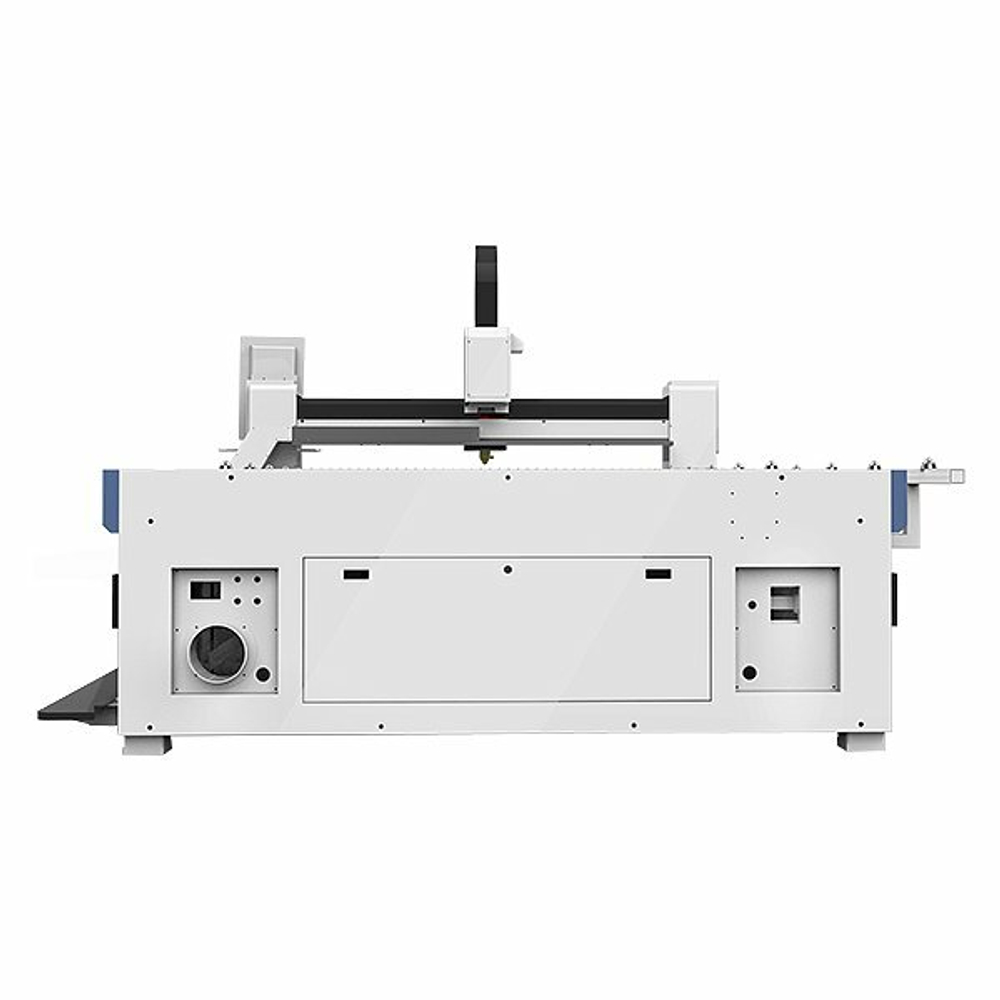

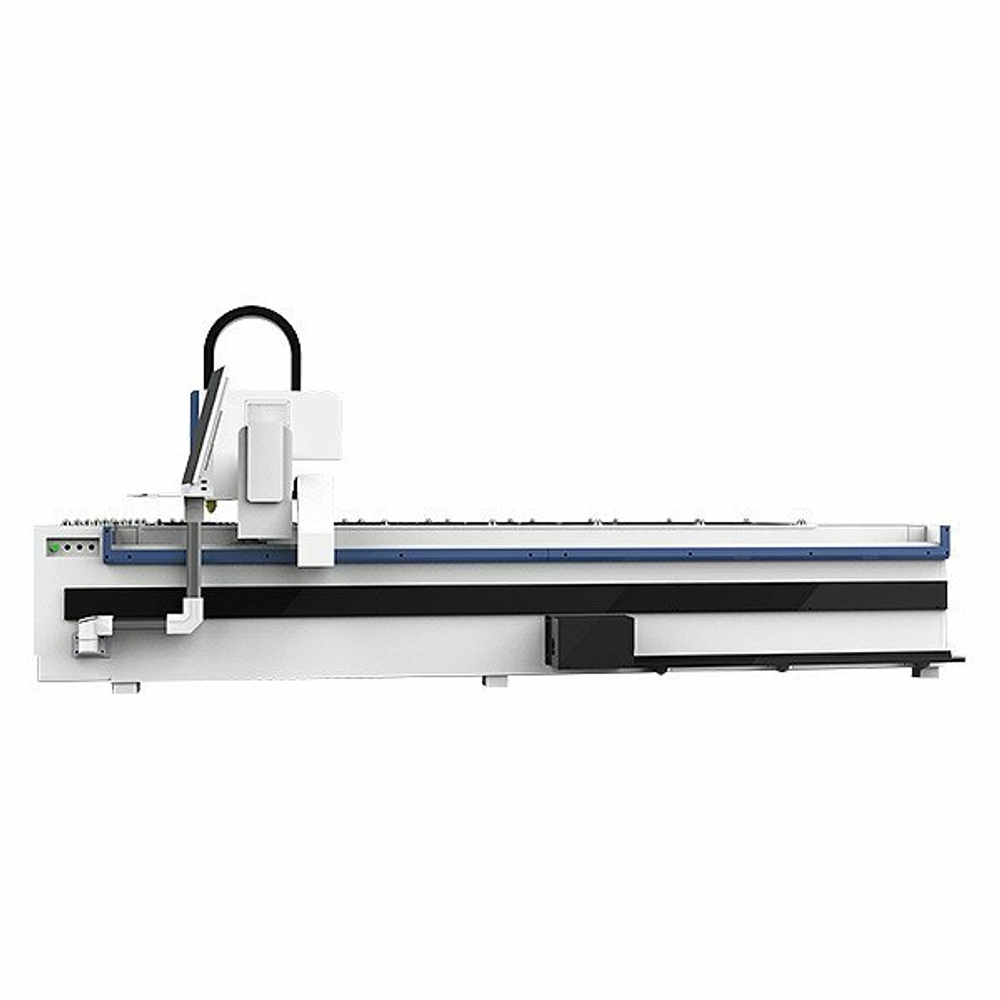

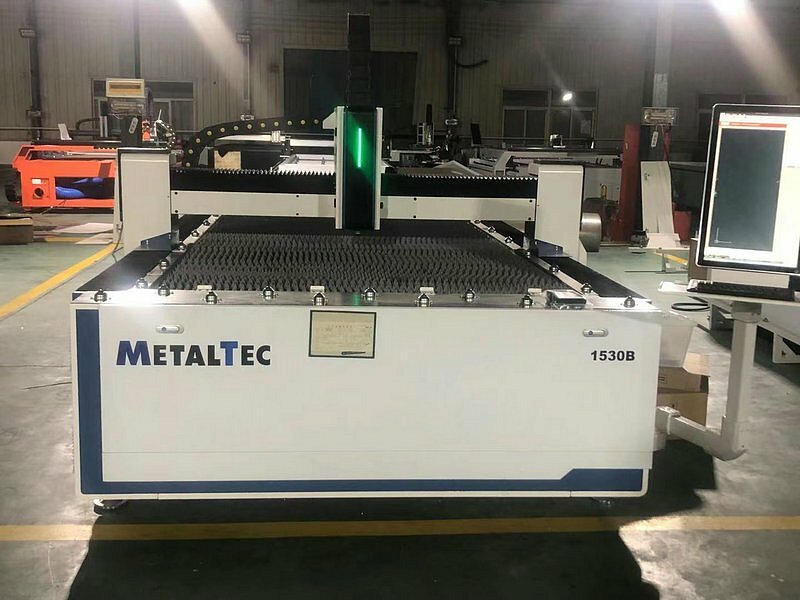

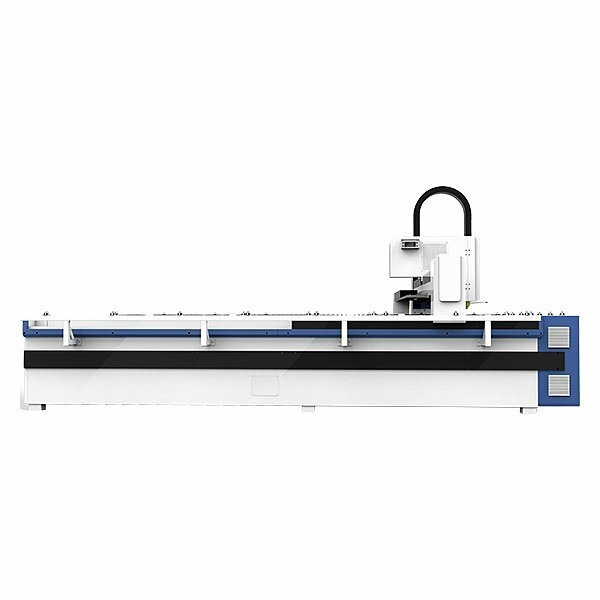

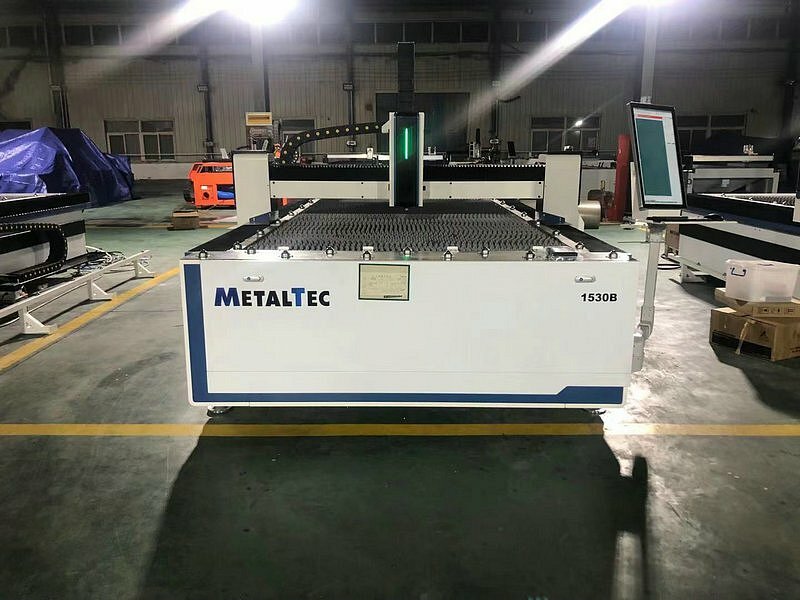

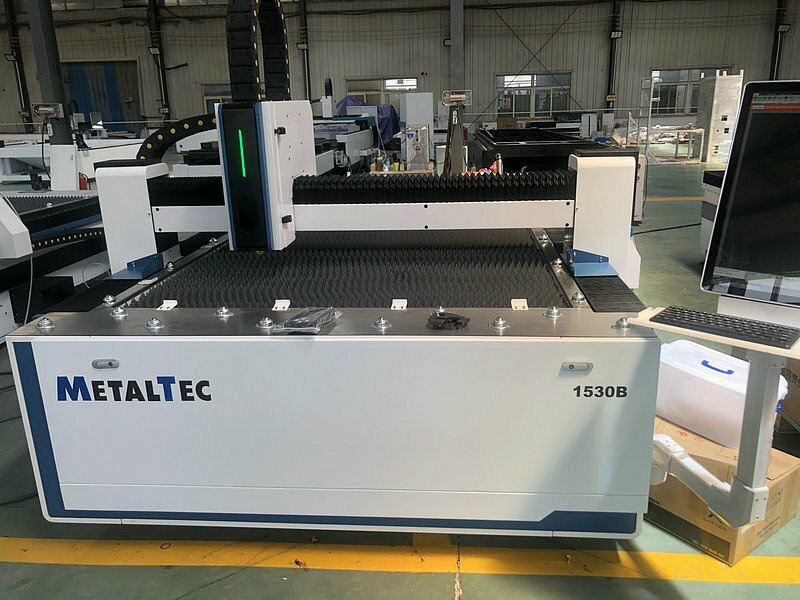

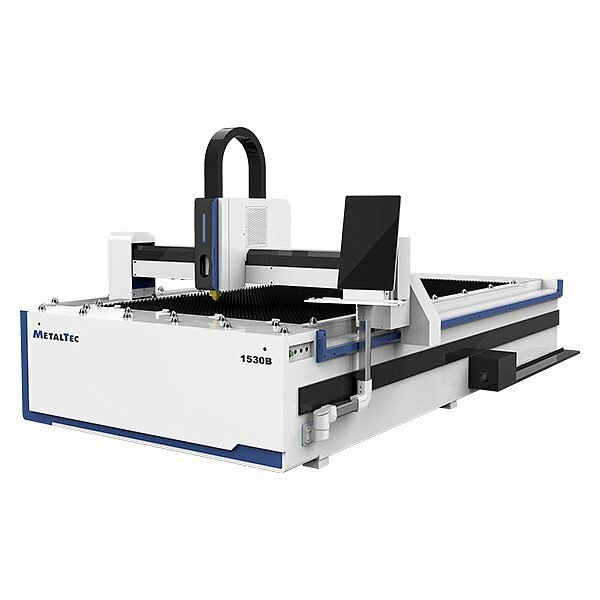

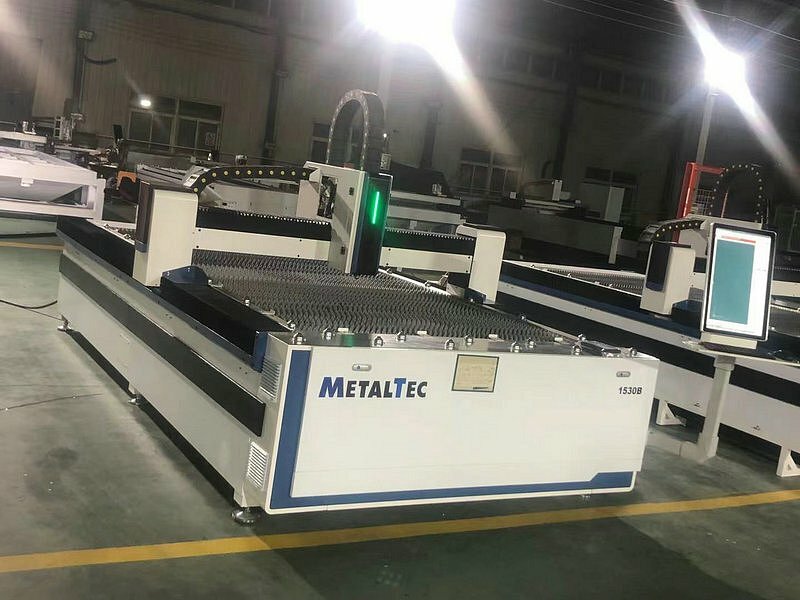

MetalTec 1530B (2000W) оптоволоконный лазерный станок для резки металла. Можно купить в лизинг с платежом в месяц.
Описание
Характеристики
Отзывы
Описание
НАЗНАЧЕНИЕ:
Оптоволоконный лазерный станок MetalTec 1530 B предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
- Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
- Высокое качество лазерного луча.
- Простота и удобство наладки и настройки.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
ТАБЛИЦА ЗАВИСИМОСТИ СКОРОСТИ РЕЗКИ ОТ МОЩНОСТИ ИСТОЧНИКА, ИСПОЛЬЗУЕМЫХ ГАЗОВ, ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ*:
| Материал | Толщина, мм | Скорость, м/мин | Давление, MPA | Газ | Фокусное расстояние, мм |
| Нержавейка | 1 | 25 | 1 | N2 | 0,6 |
| 2 | 7 | 1,4 | N2 | 0,6 | |
| 3 | 4 | 1,8 | N2 | 0,6 | |
| 4 | 2 | 1,8 | N2 | 0,6 | |
| 5 | 1,3 | 2 | N2 | 0,6 | |
| 6 | 0,7 | 2 | N2 | 0,6 | |
| Углеродистая сталь | 1 | 25 | 1 | O2 | 1 |
| 3 | 4 | 0,12 | O2 | 1 | |
| 6 | 1,6 | 0,14 | O2 | 1 | |
| 8 | 1,2 | 0,14 | O2 | 1 | |
| 10 | 1 | 0,16 | O2 | 1 | |
| 12 | 0,8 | 0,18 | O2 | 1 | |
| 14 | 0,6 | 0,2 | O2 | 1 | |
| 16 | 0,5 | 0,05 | O2 | 1 | |
| Алюминий | 1 | 16 | 1,2 | 0,6 | |
| 2 | 6 | 1,4 | 0,6 | ||
| 3 | 2,5 | 1,8 | N2 | 0,6 | |
| 4 | 1,3 | 2 | N2 | 0,6 | |
| Медь | 2 | 4 | 1,6 | 0,6 | |
| 3 | 1,5 | 1,8 | 0,6 | ||
| Бронза | 2 | 2 | 1 | 0,6 |
*В таблице представлены ориентировочные параметры. Фактические – могут незначительно отличаться (в зависимости от химического состава металла, степени очистки рабочих газов, температуры помещения и других внешних факторов)
Конструктивные особенности
|
ЦЕЛЬНОСВАРНАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру с литой поперечной балкой. Вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки. |
|
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем. |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LAPPINGS (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 25 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|

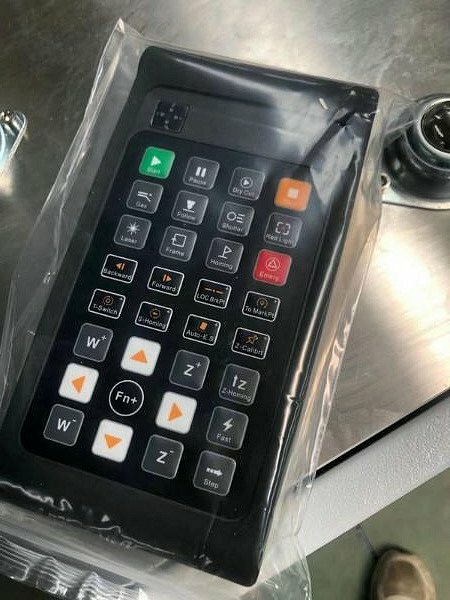

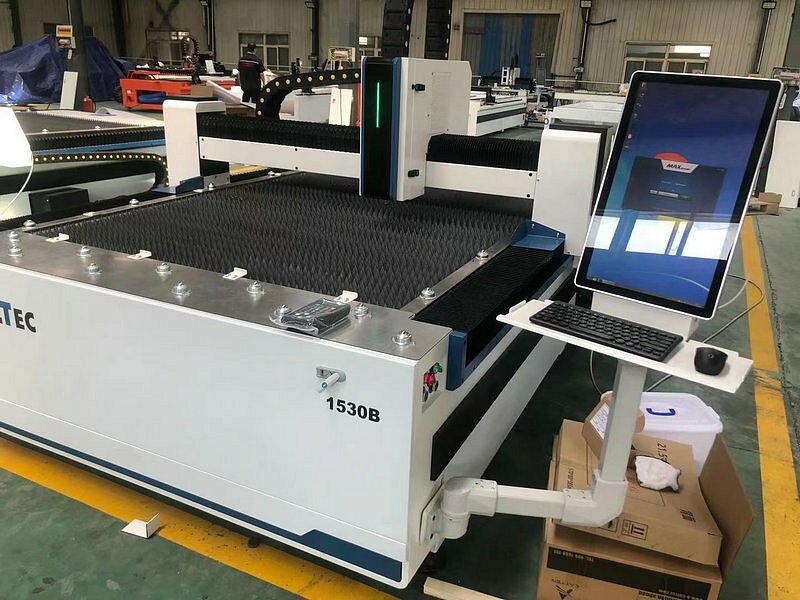

СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.Удобный и эргономичный WIFI пульт управления, предназначен для управления станком в ручном режиме и на удалении от стойки управления. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. |
|
ЛАЗЕРНЫЙ ИСТОЧНИК Станок оснащен лазерным источником компании «MAXPHOTONICS»(Китай). Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа.Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов. |
|

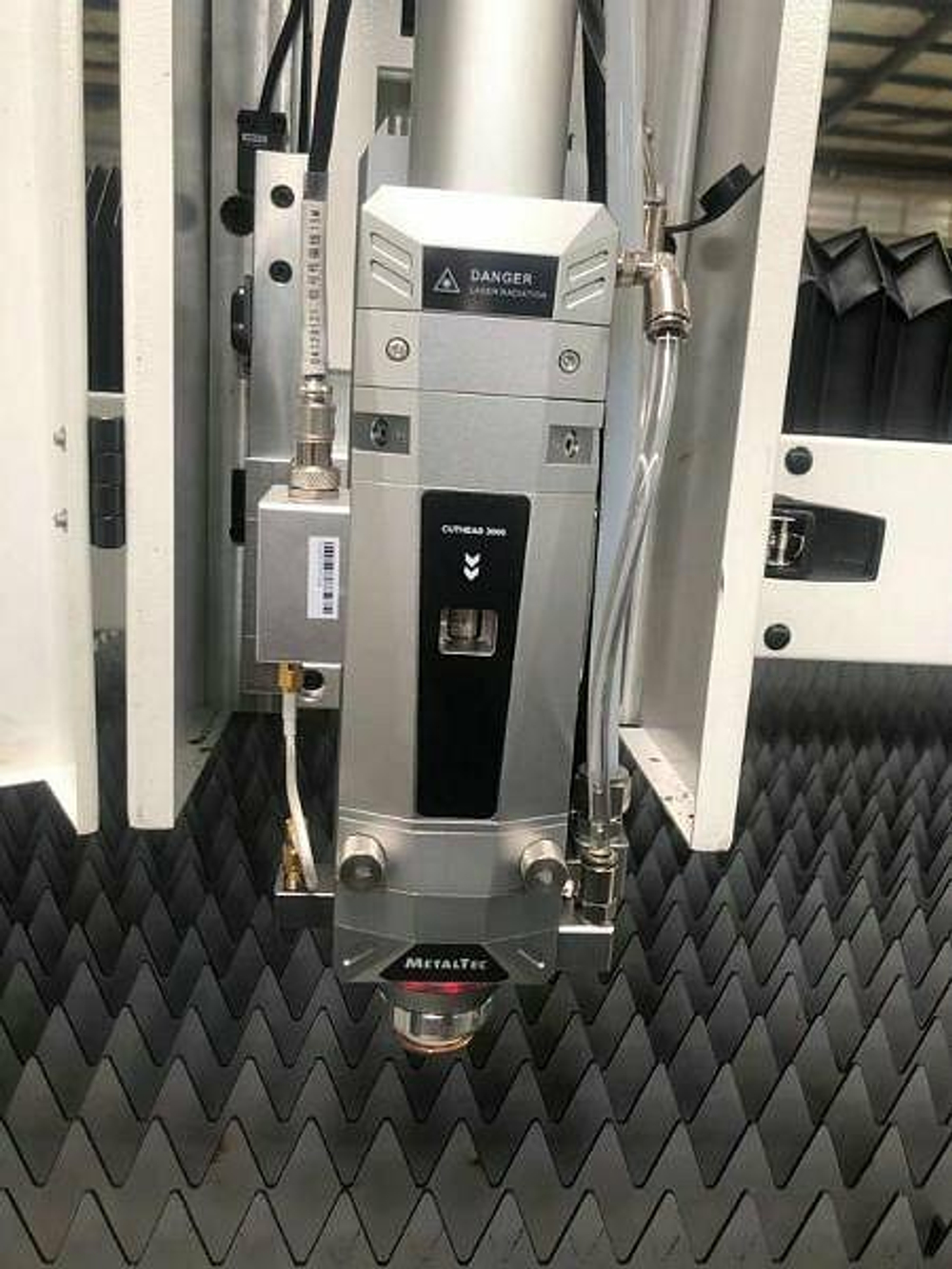

ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000 (АВТОФОКУС) Станок оснащён лазерной головкой METALTEC, с автономным контроллером слежения за расстоянием от поверхности листа до лазерной головки, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.
|
|
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ LEADSHINE (ТАЙВАНЬ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели LEADSHINE (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
ПЛАНЕТАРНЫЙ РЕДУКТОР NIDEC /SHIMPO (ЯПОНИЯ) Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
|
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Ru CUT V2 (SC2000 NESTING) Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д. |
|
АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей. |
|
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР Автоматический чиллер для охлаждения излучателей лазерных станков.Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. |
|

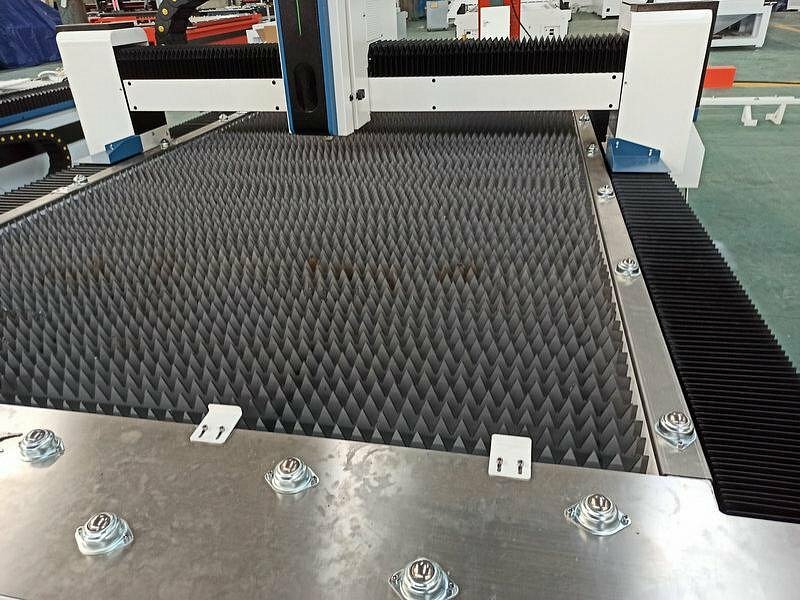

ИГОЛЬЧАТЫЙ СТОЛ Рабочее пространство станка представляет собой набор из металлических ламелей по всей длине стола. Ламели имеют зубчатую форму, что снижает их износ.После выработки ресурса, ламели изготавливаются на станке. |
Характеристики
Бренд
MetalTec
Модель
1530B
Режущая голова
METALTEC CH 3000
Вид охлаждения
Чиллер HUA KU (Китай)
Направляющие по осям X, Y, Z
LAPPINGS (Тайвань) - 25 мм (квадратного сечения)
Передача по осям X, Y
Двухприводные зубчатаыe шестерня - рейка GARRETSON (Германия)
Передача по оси Z
Шарико-винтовая пара TBI (Тайвань)
Датчик высоты
Автоматический
Система управления
RU CUT V.2 (NESTING) - локализация для Российского рынка
Поддерживаемые форматы файлов
CAD, CorelDRAW, plt, AI, dxf
Смазка
Централизованная система смазки
Редуктор
SHIMPO - NIDEC (Япония)
Электрокомпоненты
SCHNEIDER (Франция)
Точность позиционирования, мм
±0,03
Точность повторного позиционирования, мм
±0,02
Ускорение
до 1G
Напряжение, В
380
Частота тока, Гц
50
Тип лазера
Оптоволоконный лазер
Производитель лазера
MAXPHOTONICS
Мощность лазера, Вт
2000
Длина волны лазера, мм
1070
Срок работы лазера, ч
До 100 000
Гарантия на лазерный источник
2 года
Двигатель по оси Z, кВт
Серводвигатель Leadshine 0,4 кВт (Тайвань)
Максимальная скорость резки, м/мин
до 30
Максимальная скорость холостого хода, м/мин
до 100
Минимальная ширина резки, мм
0,12
Рабочая зона (X x Y), мм
1530 x 3050
Длина, мм
4400
Ширина, мм
2300
Высота, мм
1600
Вес, кг
2300
Двигатели по осям X, Y, кВт
Серводвигатель Leadshine 0,75 кВт (Тайвань)
Гарантия на станок
2 года
Максимальная толщина резки, мм (Углеродистая сталь)
10
