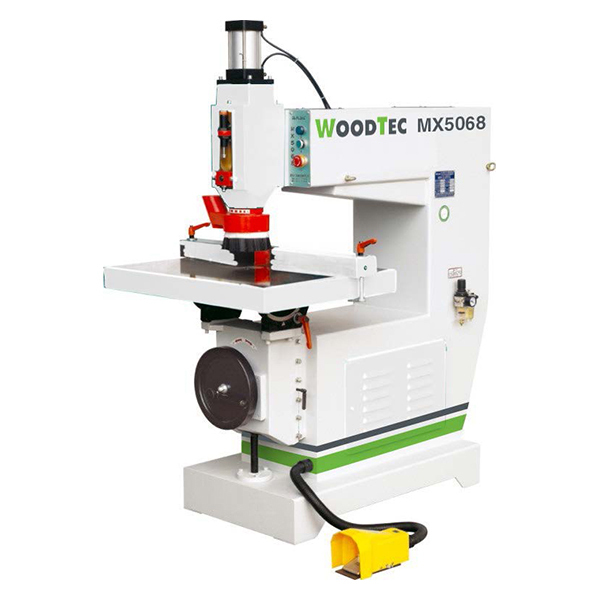

Назначение
Предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.
Характерные детали - это дверные полотна и мебельные фасады. Здесь выполняются два вида работ:
- Прямолинейное фрезерование рельефа на пласти
- Фрезерование на плоскости рисунка (например, ложной филенки) по копиру.
Порядок работы на станке
- В шаблоне из листового материала вырезается паз необходимого профиля.
- Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
- Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.
- Прямолинейное фрезерование можно выполнять по направляющей без шаблона.
Схемы обработки
Отличительные особенности
- Вертикальное перемещение стола осуществляется через педаль, не требуется компрессор
- Высокоскоростной шпиндель 18 000 об/мин
- В комплекте со станком цанга 12,7 мм
- Направляющую линейку со стола можно снять, а обкатной палец опустить под стол
Конструктивные особенности
|
Направляющая линейка Для прямолинейной обработки на стол крепится направляющая линейка. При необходимости ее можно снять. |
|
Аспирационный кожух Необходим для эффективного удаления стружки из зоны резания. Входит в комплект поставки. |
|
Пневмопривод
Вертикальный ход шпинделя от пневмоцилиндра. Осуществляется с помощью нажатия на педаль. |
|
Угловая шкала Угол наклона стола определяется по угловой шкале. Жесткая фиксация стола с помощью винта, обеспечивает высокую точность размеров заготовки. |
|
Подъем стола Регулировка высоты стола с помощью маховика. Механизм регулировки выполнен массивным, что снижает вибрационные нагрузки и гарантирует высокое качество обработки. |

|
Регулировка обкатного пальца Палец при необходимости можно быстро убирать под стол. |
|
Панель управления Понятная и удобная панель управления не требует высококвалифицированного оператора. |
|
Подготовка воздуха Увеличивает долговечность пневмосистемы и предохраняет её от попадания влаги. |
