Назначение
Предназначены для калибрования и чистового шлифования поверхности различных плитных материалов (ДСП, МДФ), мебельного щита, а также шпонированных заготовок.

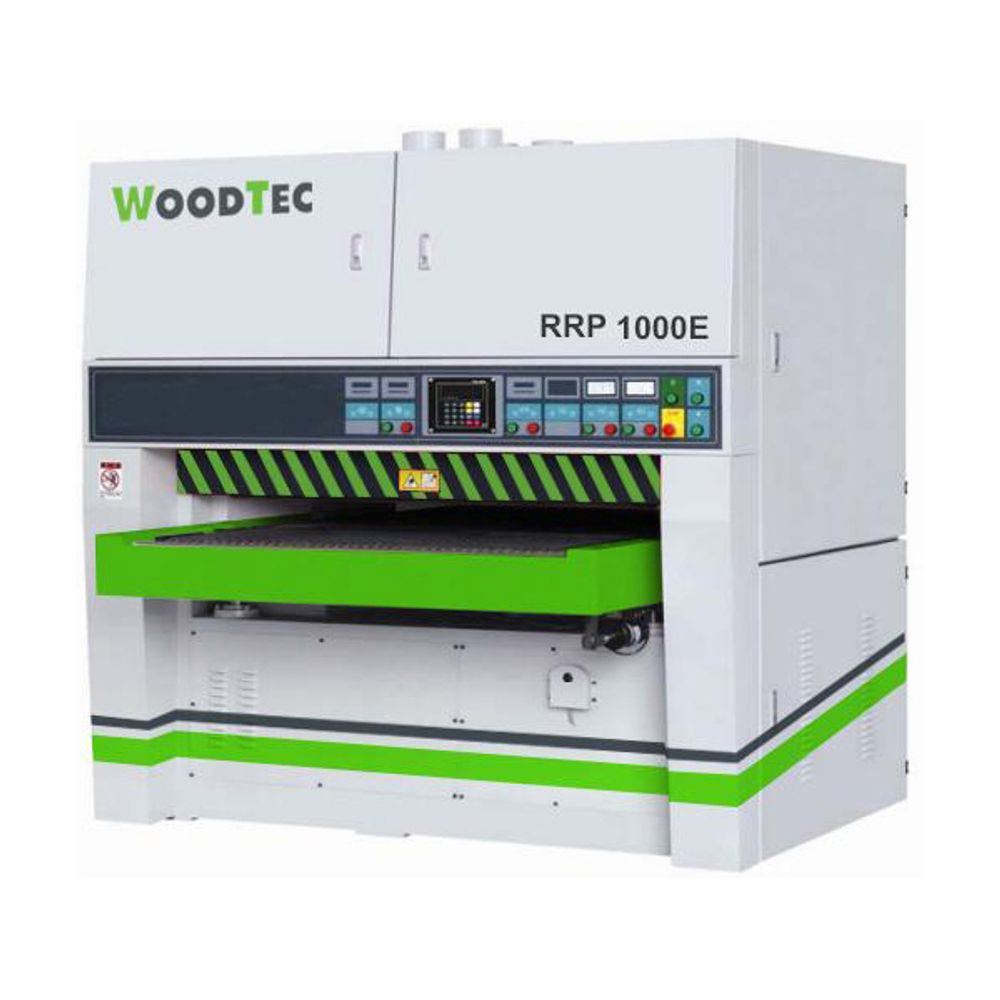

Станок оснащен двумя шлифовальными узлами: R (ролик) для калибрования, и RP (комбинированный – ролик + утюжок) для чистового шлифования поверхности. Станок отличается производительностью и надежностью.
Область применения
Технологические возможности станка позволяют использовать его на крупных и средних предприятиях, а также в цехах по производству столярно-строительных изделий, оконных блоков, дверей из массива древесины, клееных мебельных щитов, погонажных изделий, элементов мебели, паркета и других деревообрабатывающих производствах.
Схема обработки
Базовая комплектация
- Обработка заготовки производится в два этапа, двумя шлифовальными узлами.
- Автоматический обдув второго шлифовального узла.
- Автоматическое центрирование подающей ленты.
- Позиционирование рабочего стола.
- Фотоэлементы для контроля осцилляции абразивной ленты.
Конструктивные особенности
|
НЕПРИВОДНЫЕ РОЛЛИКИ В СТОЛЕ Неприводные ролики в столе, облегчают подачу длинномерных заготовок. |
|
ЩЕТКА ДЛЯ ОЧИСТКИ ЗАГОТОВКИ НА ВЫХОДЕ На выходе для очистки заготовки предусмотрена щетка. Так же сверху предусмотрен аспирационный патрубок для очистки щетки от древесных частиц. |
|
СИСТЕМА ОСЦИЛЯЦИИ ЛЕНТЫ Система осцилляции ленты обеспечивает выравнивание ленты на шлифовальных узлах, и повышает качество шлифования. |

|
МАССИВНЫЕ КРЕПЛЕНИЯ Тяжелые массивные крепления шлифовальных валов, эффективно гасят вертикальные и горизонтальные перемещения. |
|
ПРИВОД 3-х ручевой привод шлифовальных валов обеспечивает стабильность передачи крутящего момента. |
|
РЕГУЛИРОВКА НАТЯЖЕНИЯ ШЛИФОВАЛЬНОЙ ЛЕНТЫ Осуществляется с помощью пневмоцилиндра с управлением от рукоятки. Регулировка натяжения шлифовальной ленты на каждом шлифовальном агрегате. |
|
ОБДУВ ШЛИФОВАЛЬНОЙ ЛЕНТЫ Стационарное устройство автоматического обдува шлифовальной ленты на втором узле (RP) очищает ее от спрессованной мелкой пыли. Это обеспечивает чистоту обработки и охлаждение ленты, увеличивает срок службы ленты. |
|
ПРИЖИМНЫЕ РОЛИКИ Предназначены для прижима заготовки к конвейерной ленте стола. Обеспечивают более точное позиционирование заготовки и препятствуют ее вылету из рабочей зоны, что гарантирует дополнительную безопасность работы оператора. |
|
СИСТЕМА БЕЗОПАСНОСТИ Система безопасности соответствует нормам СЕ. В случае обрыва шлифовальной ленты, станок автоматически останавливается для обеспечения безопасности работы оператора. |
