Фрезерно-гравировальный станок с ЧПУ WoodTec T-2512x8 – купить за 2 471 799 ₽ | Промышленная компания НЕФЕДЬЕВ.ПРО
Каталог
Фрезерно-гравировальный станок с ЧПУ WoodTec T-2512x8. Можно купить в лизинг с платежом в месяц.
Наличие: В наличии Нет в наличии
Предзаказ

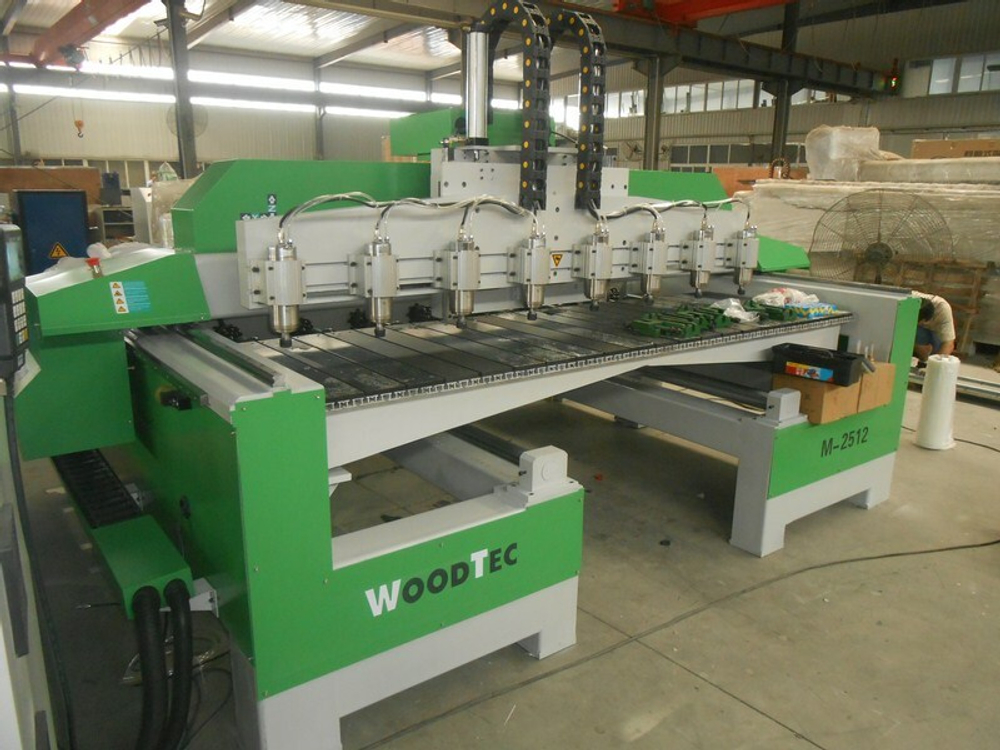

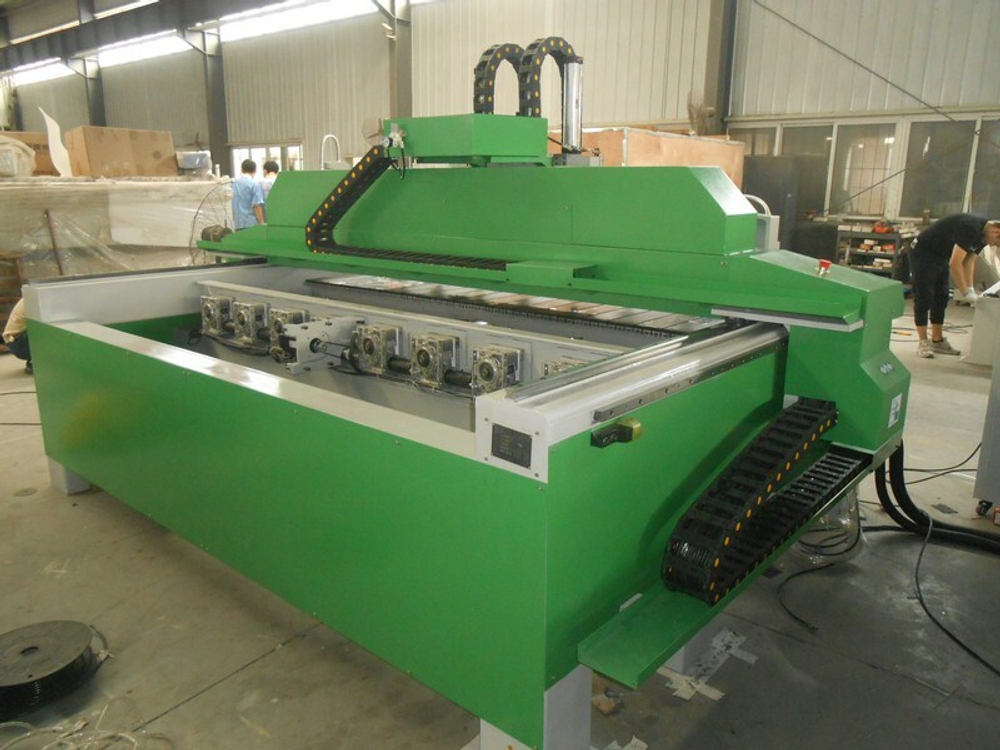

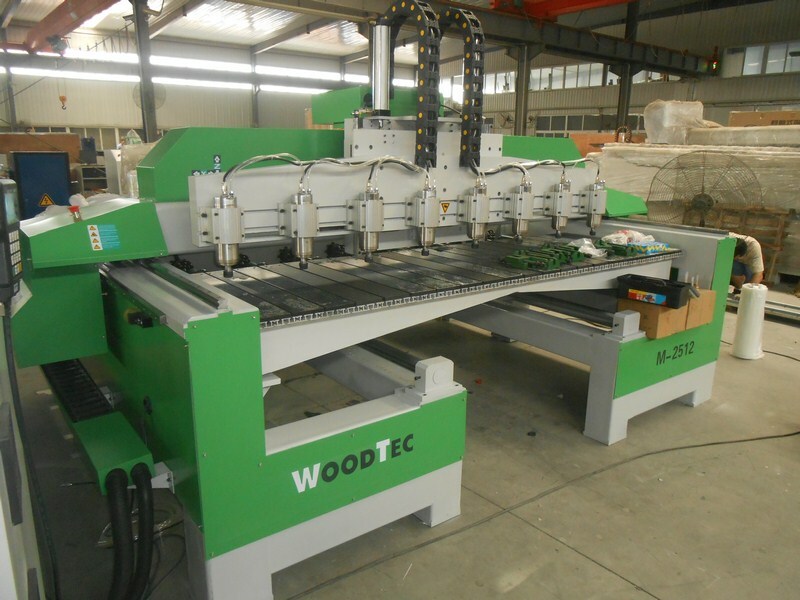

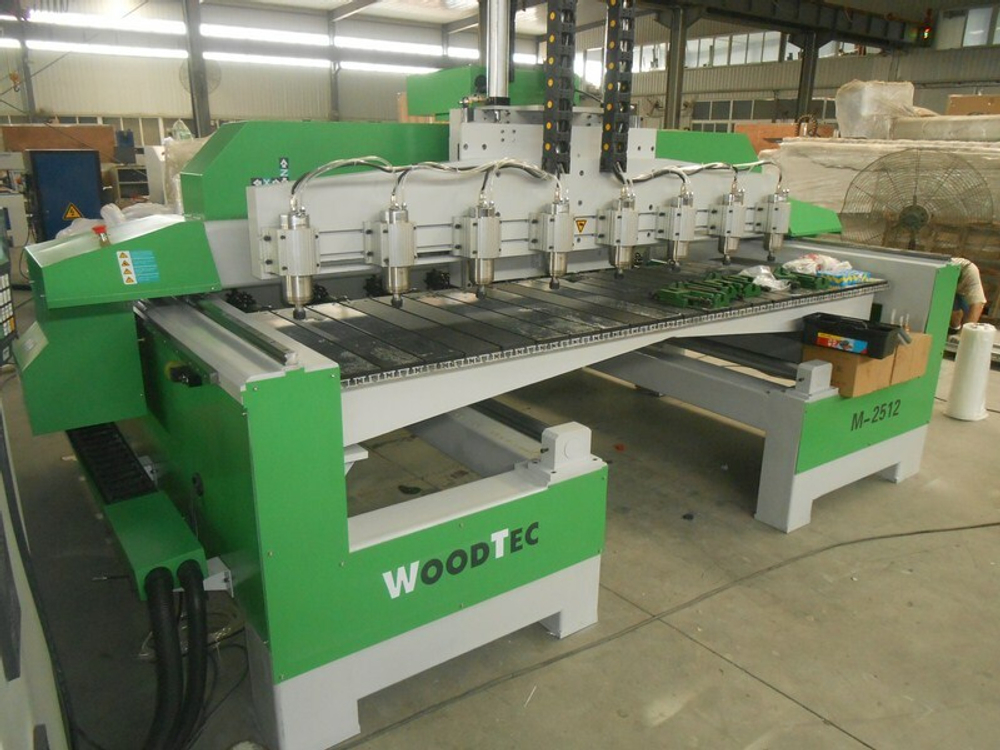

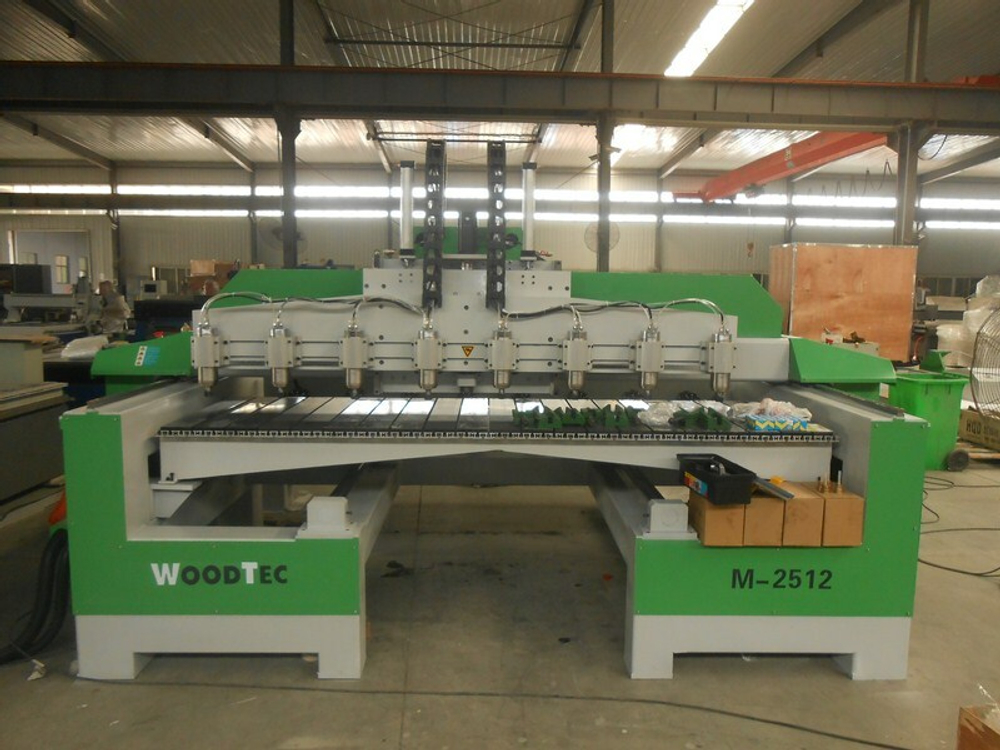

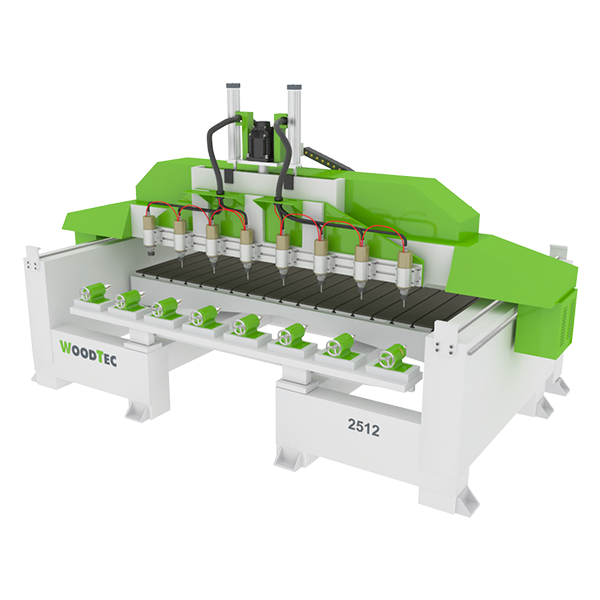

Фрезерно-гравировальный станок с ЧПУ WoodTec T-2512x8

ежемесячный платеж в лизинг
Описание
Характеристики
Отзывы
Описание

Назначение

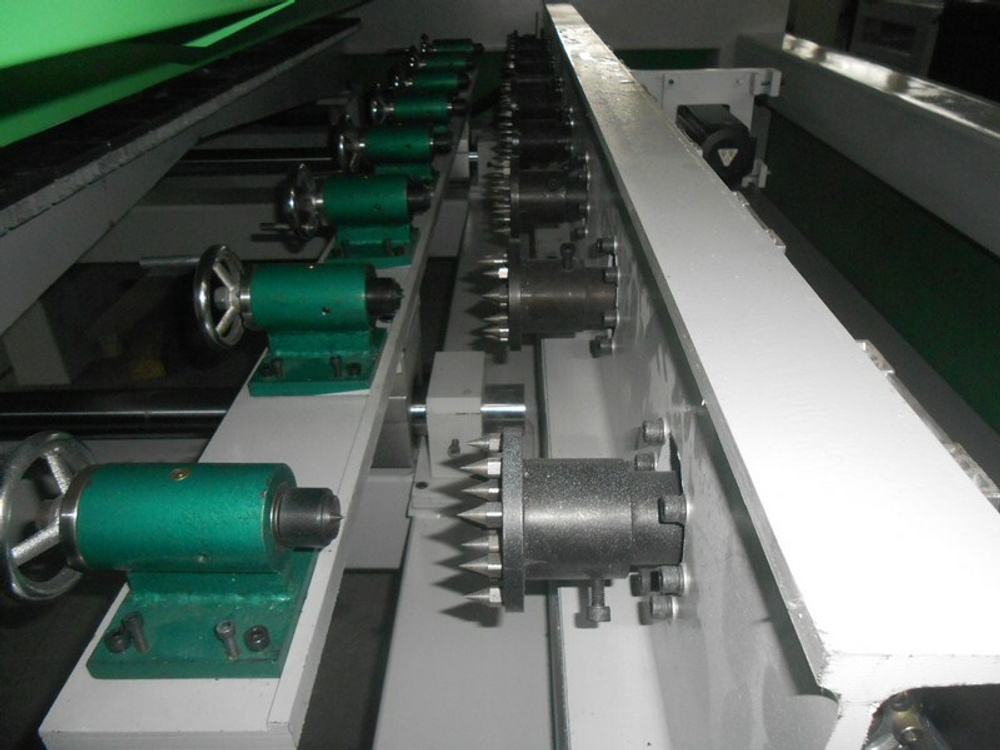

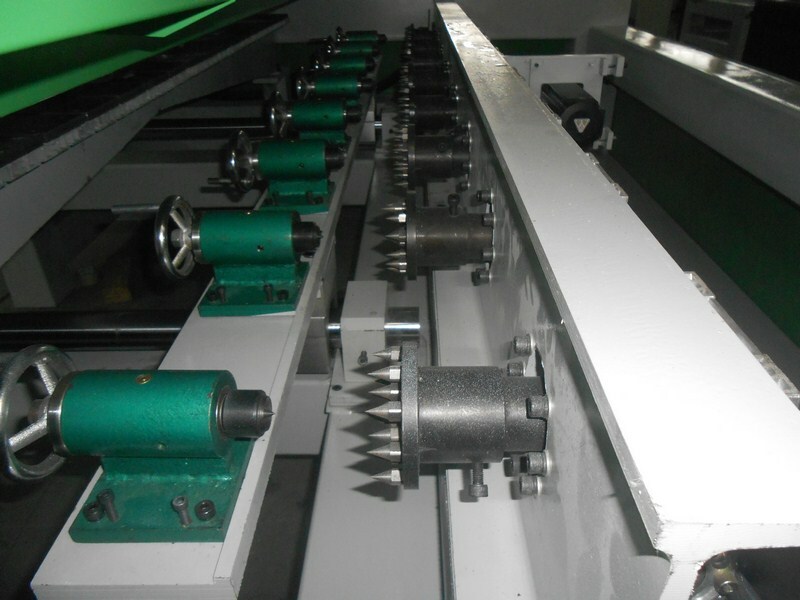

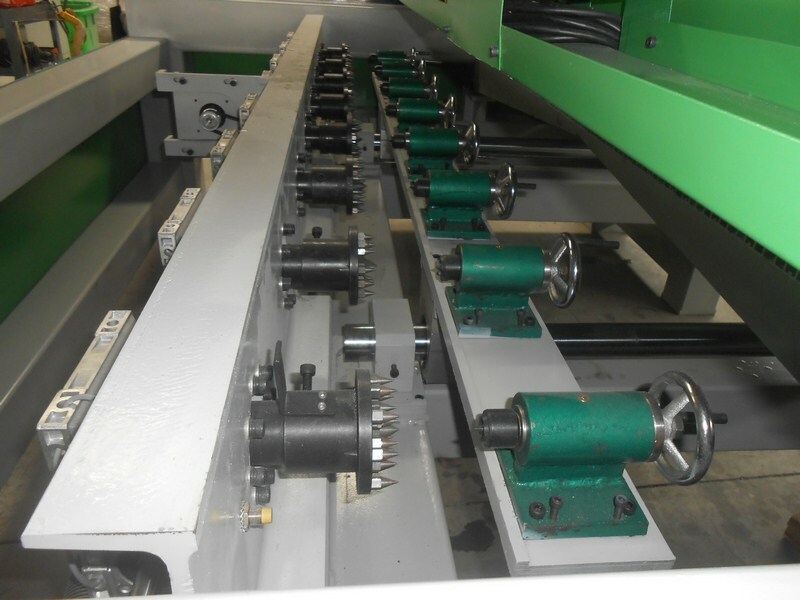

Основное использование — это изготовление балясин и других тел вращения при производстве эксклюзивной мебели и лестниц.



Область применения

Основное использование в обработке древесины различных пород, в том числе и твердых, таких как дуб, бук, ясень и пр.



Схема обработки





Получаемые изделия









Конструктивные особенности

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У

Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.
ПРОМЫШЛЕННЫЕ ЭЛЕКТРОШПИНДЕЛЯ 2,2 КВТ - 24 000 ОБ/МИН «HQD» 8 шт. (КИТАЙ)

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и оптимальная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.
ШАГОВЫЕ ДВИГАТЕЛИ С ЭНКОДЕРАМИ (СЕРВОГИБРИДНЫЕ ДВИГАТЕЛИ) LEADSHINE

В отличие от шаговых двигателей, сервогибриды обладают более высоким крутящим моментом, соответственно могут производить более быстрые обработки при пиковых нагрузках. Энкодеры, установленные на двигатели позволяют предотвратить ошибки, вывести станок в аварийную остановку в случае критических нагрузок.
ПУЛЬТ УПРАВЛЕНИЯ (RICH AUTO A18)

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не, используя специально установленный компьютер.

Подробнее здесь
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Программное обеспечение поставляется с завода, разработано компанией производителем станка, реализовано для четырехосевой обработки на данном станке. Для обработки на столе используется любое CAD/CAM ПО.


Стандартная комплектация

Наименование Кол-во, шт. Примечание
1 Электрошпиндель HQD, Китай (водяное охлаждение) 8 2,2 кВт 24 000 об/мин

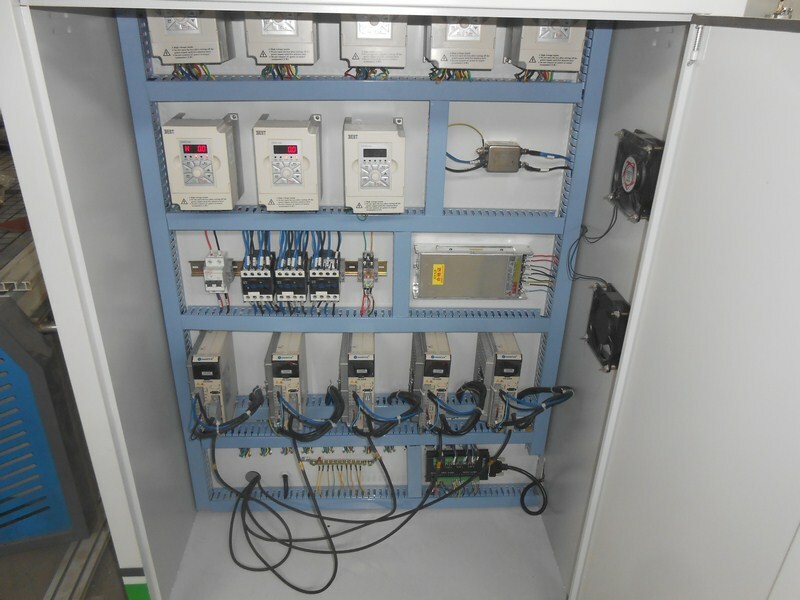

2 Частотный преобразователь для плавного изменения оборотов электрошпинделя 4
3 Ручной пульт управления станком Rich Auto 1 A18 version
4 Накладной стол с Т-пазами, для фиксации заготовок струбцинами 1
5 Шаговые двигатели с энкодерами (Сервогибридные двигатели) LeadShine 4
6 Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) 3
7 Шарико-винтовая передача по осям X и Z 1
8 Передача при помощи косозубых реек по осям Y (комплект) 1
9 Набор фрез для обработки дерева/МДФ/ДСП (комплект) 1
10 Набор цанг, фиксация гайкой (комплект) 1 ER20
11 Набор гаечных ключей для смены инструмента 1
12 Ящик с ЗИП 1
13 Программное обеспечение 1 на русском языке
14 Руководство пользователя 1 на русском языке




Характеристики
Бренд
WoodTec
Напряжение, В
380
Частота тока, Гц
50
Тип электродвигателей перемещения
Шаговые двигатели с энкодерами
Мощность шпинделя, кВт
2,2
Длина, мм
3650
Ширина, мм
2300
Высота, мм
2000
Вес, кг
2500
Общая установленная мощность, кВт
24
Система смены инструмента
Ручная (цанговый, фиксация гайкой)
Скорость рабочего хода, м/мин
0 - 10
Скорость холостого хода, м/мин
0 - 20
Частота вращения шпинделя, об/мин
0 - 24 000
Тип охлаждения шпинделя
водяное
Тип цанги
ER20
Посадочный диаметр инструмента, наибольший, мм
12
Диаметр обработки, мм
до 250
Длина обработки на рабочем столе (работа по плоскости), мм
до 800
