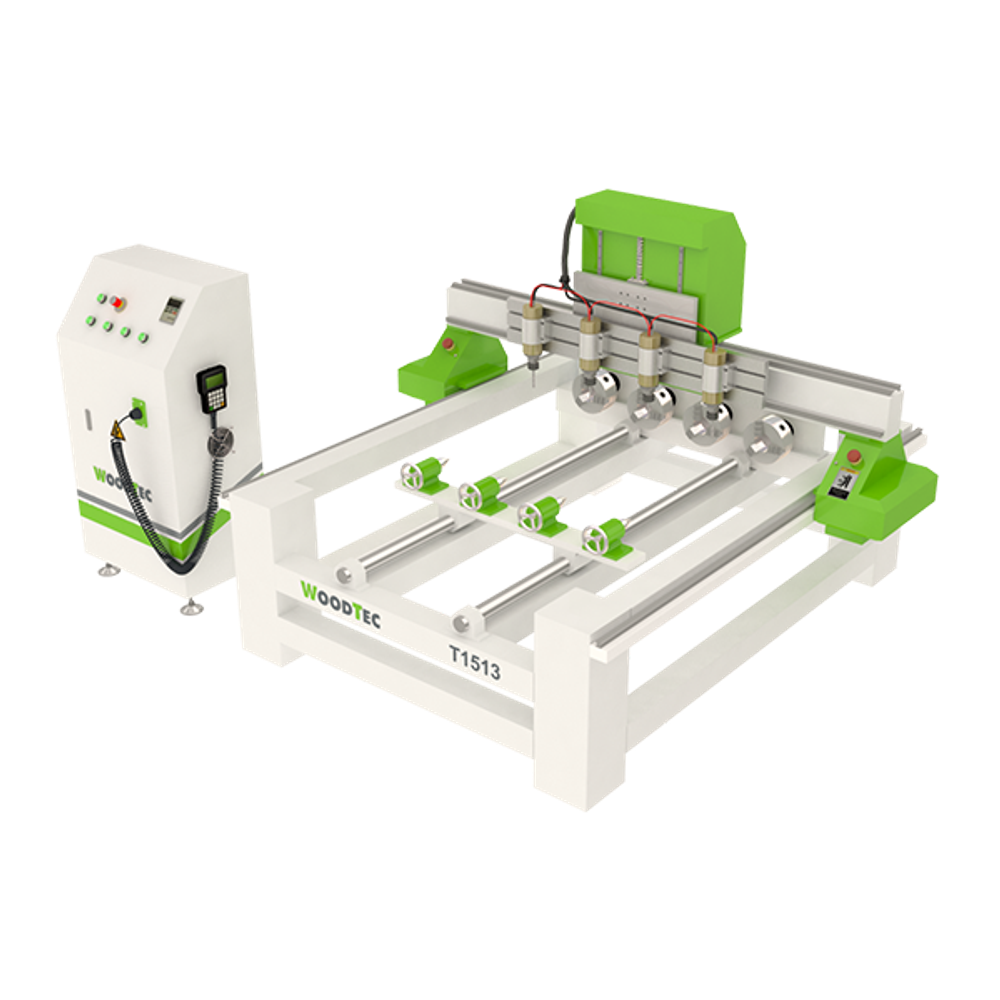

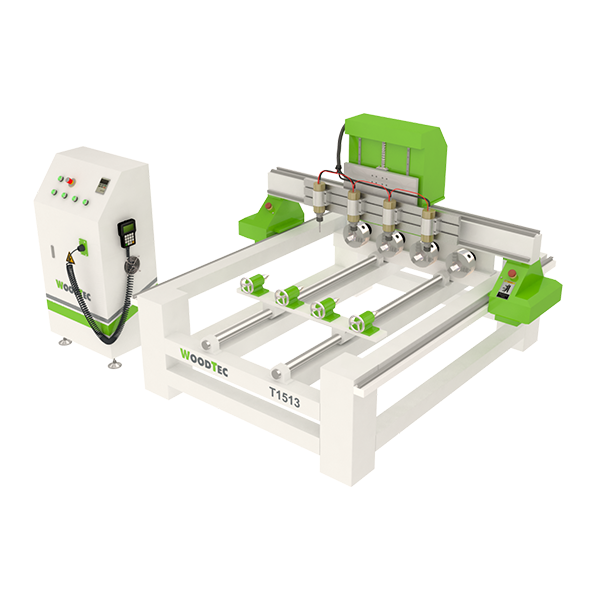

Фрезерно-гравировальный станок с ЧПУ WoodTec T-1513х4. Можно купить в лизинг с платежом в месяц.
Описание
Характеристики
Отзывы
Описание
Назначение
Основное использование — серийное производство кабриолей, балясин и других тел вращения при производстве эксклюзивной мебели и лестниц, серийное производство резных элементов мебели и декора.
Область применения
Основное использование в обработке древесины различных пород, в том числе и твердых, таких как дуб, бук, ясень и пр.
Схема обработки

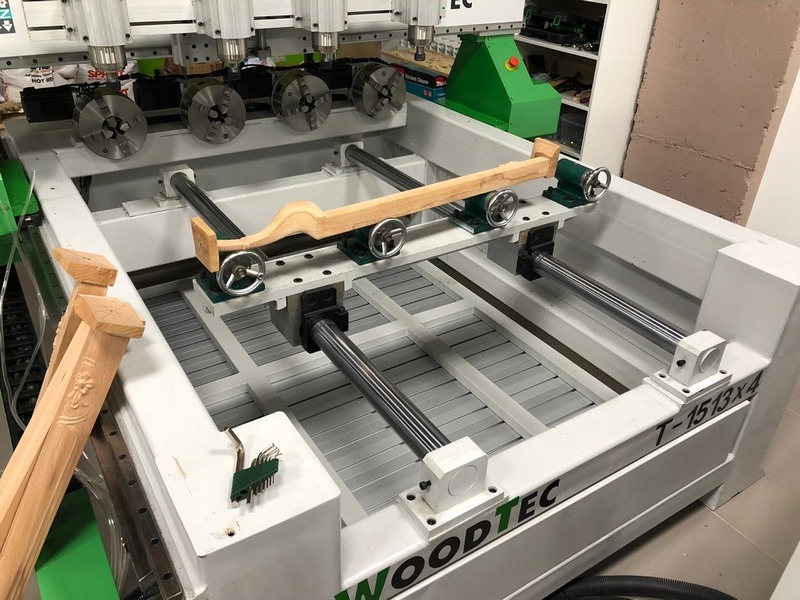

Получаемые изделия
Конструктивные особенности
|
ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х, У Перемещения по осям Х и Y на станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок. |
|
ПРОМЫШЛЕННЫЕ ЭЛЕКТРОШПИНДЕЛЯ 2,2 КВТ - 24 000 ОБ/МИН «HQD» 8 шт. (КИТАЙ) В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и оптимальная мощность (2,2 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством. |
|
ШАГОВЫЕ ДВИГАТЕЛИ С ЭНКОДЕРАМИ (СЕРВОГИБРИТНЫЕ ДВИГАТЕЛИ) LEADSHINE В отличие от шаговых двигателей, сервогибриды обладают более высоким крутящим моментом, соответственно могут производить более быстрые обработки при пиковых нагрузках. Энкодеры, установленные на двигатели позволяют предотвратить ошибки, вывести станок в аварийную остановку в случае критических нагрузок. |
|
ПУЛЬТ УПРАВЛЕНИЯ (RICH AUTO A18) Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей, не используя специально установленный компьютер. Подробнее здесь |
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Программное обеспечение поставляется с завода, разработано компанией производителем станка, реализовано для четырехосевой обработки на данном станке. Для обработки на столе используется любое CAD/CAM ПО. |
|
НАКЛАДНОЙ РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ Рабочий стол станка изготовлен из алюминия. Стол оснащен «Т» - пазами для механического крепления заготовок. Поверхность стола, в зоне обработки, покрыта специальным защитным слоем из износостойкого пластика. В случаях ошибок и прохождения инструмента ниже нулевой точки заготовки, защитный слой сохраняет инструмент и стол от повреждений. |
Стандартная комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель HQD, Китай (водяное охлаждение) | 4 | 2,2 кВт 24 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 4 |
|
| 3 | Ручной пульт управления станком Rich Auto | 1 | A18 version 4 оси |
| 4 | Накладной стол с Т-пазами, для фиксации заготовок струбцинами | 1 |
|
| 5 | Шаговые двигатели с энкодерами (Сервогибридные двигатели) LeadShine | 8 |
|
| 6 | Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) | 3 |
|
| 7 | Шарико-винтовая передача по осям Z | 1 |
|
| 8 | Передача при помощи косозубых реек по осям Y, X (комплект) | 1 |
|
| 9 | Набор фрез для обработки дерева/МДФ/ДСП (комплект) | 1 |
|
| 10 | Набор цанг, фиксация гайкой (комплект) | 1 | ER20 |
| 11 | Набор гаечных ключей для смены инструмента | 1 |
|
| 12 | Ящик с ЗИП | 1 |
|
| 13 | Программное обеспечение | 1 | на русском языке |
| 14 | Руководство пользователя | 1 | на русском языке |
Характеристики
Бренд
WoodTec
Напряжение, В
380
Частота тока, Гц
50
Тип электродвигателей перемещения
Шаговые с энкодерами
Мощность шпинделя, кВт
2,2
Длина, мм
2100
Ширина, мм
2200
Высота, мм
1810
Вес, кг
1600
Общая установленная мощность, кВт
13
Система смены инструмента
Ручная (цанговый, фиксация гайкой)
Скорость рабочего хода, м/мин
0 - 10
Скорость холостого хода, м/мин
0 - 20
Частота вращения шпинделя, об/мин
0 - 24 000
Тип охлаждения шпинделя
водяное
Тип цанги
ER 20
Посадочный диаметр инструмента, наибольший, мм
12
Диаметр обработки, мм
до 300
Межосевое расстояние по центрам токарных патронов, мм
330
Расстояние от центров токарных патронов до портала, мм
до 170
Перемещение портала по оси Z, мм
до 300
Длина обработки,мм
до 1300
Длина обработки на рабочем столе (работа по плоскости), мм
до 1300
Ширина обработки на рабочем столе (работа по плоскости), мм
до 330
Расстояние от стола до портала, мм
до 160
Тип передачи по осям Z
ШВП
Тип передачи по оси Y, X
Косозубая рейка
