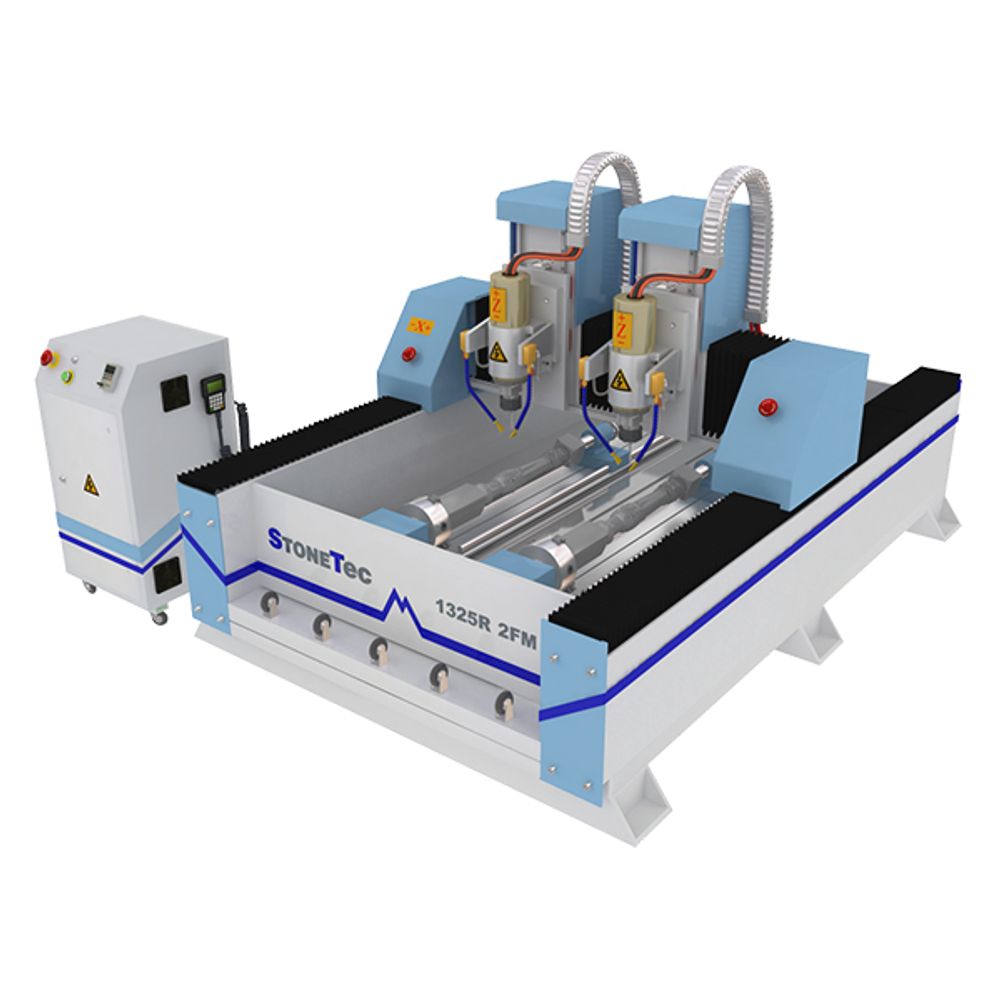

Фрезерно-гравировальный станок с ЧПУ StoneTec 1325R 2FM. Можно купить в лизинг с платежом в месяц.
Описание
Характеристики
Отзывы
Описание
Назначение
Станок предназначен для выполнения 2D и 3D фрезерных работ, гравирования и художественной резьбе по камню. На станке установлены две токарные приставки 4-ая ось. Применяется в различных отраслях промышленности, бизнесе, ритуальных услугах. На станке установлены два независимых шпинделя, второй шпиндель имеет свой привод на оси X, это позволяет изменять расстояние между шпинделями с пульта. Второй шпиндель оснащен своим приводом по оси Z, это позволяет более точно выставлять инструмент по заготовке. Второй шпиндель может повторять работу первого шпинделя, может инвертировать (отзеркалить) рабочий файл по оси X.
Виды обрабатываемых материалов
Мрамор, гранит, ракушечник, солевые камни, искусственный камень, мягкие металлы.
Схемы обработки
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель HQD, Китай (водяное охлаждение) | 2 | 5,5 кВт 24 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 2 | |
| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Ручной пульт управления станком Rich Auto | 1 | A11 version |
| 5 | Датчик измерения и калибровки инструмента | 1 | Ручное позиционирование |
| 6 | Алюминиевый стол c накладками из ПВХ для предотвращения повреждения материалов и «T-пазами» для механической фиксации деталей | 1 | |
| 7 | Драйверы шаговых двигателей | 4 | LeadShine |
| 8 | Шаговые электродвигатели осевого перемещения | 4 | CW-Motors |
| 9 | Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) | 3 | PMI |
| 10 | Передача при помощи косозубых реек по осям Y, X (комплект) | 2 | |
| 11 | Шарико-винтовая передача по оси Z | 1 | |
| 12 | Ролики в передней части станины для подачи материала в зону обработки | 1 | |
| 13 | Токарная приставка (4-ая ось A) | 2 | D = 200; L = 1500 |
| 14 | Набор цанг, фиксация гайкой (комплект) | 1 | ER25 |
| 15 | Набор гаечных ключей для обслуживания станка | 1 | |
| 16 | Струбцина для механического крепления деталей (комплект) | 1 | |
| 17 | Ящик с ЗИП | 1 | |
| 18 | СОЖ (Система Охлаждения Жидкостью) | 1 | |
| 19 | Программное обеспечение | 1 | на русском языке |
| 20 | Руководство пользователя | 1 | на русском языке |
Область применения
• Гравировка:
Гравировка поверхностей из самых различных материалов
• Отделка интерьеров:
Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
• Отделка экстерьеров:
Фигурные наличники на окна и двери с резьбой.
Декоративные элементы для украшения домов.
• Эксклюзивные изделия:
Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.
• Ритуальные услуги:
Надгробные плиты, памятники, гравировка надписей.
Получаемые изделия
Конструктивные особенности
|
УСИЛЕНАЯ ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок. |
|
РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ Рабочий стол станка изготовлен из алюминия. Стол оснащен «Т» - пазами для механического крепления заготовок. Поверхность стола, в зоне обработки, покрыта специальным защитным слоем из износостойкого пластика. В случаях ошибок и прохождения инструмента ниже нулевой точки заготовки, защитный слой сохраняет инструмент и стол от повреждений. |
|
ЭЛЕКТРОШПИНДЕЛЬ 5,5 кВт - 24 000 ОБ/МИН «HQD» (КИТАЙ) В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и оптимальная мощность (5,5 кВт) дает возможность осуществлять обработку камня, искусственного камня, мягких металлов. |
|
ВЫСОКОТОЧНЫЕ ШАГОВЫЕ ДВИГАТЕЛИ Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
|
ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы. |
|
ПУЛЬТ УПРАВЛЕНИЯ (RICH AUTO A18) Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не, используя специально установленный компьютер. |
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «ArtCAM» С ArtCAM вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое. |
Характеристики
Бренд
WoodTec
Напряжение, В
380
Частота тока, Гц
50
Тип электродвигателей перемещения
шаговые
Мощность шпинделя, кВт
5,5 x 2
Длина, мм
3600
Ширина, мм
2200
Высота, мм
1500
Вес, кг
1900
Общая установленная мощность, кВт
13,5
Размеры зоны обработки X и Y, наибольшие, мм
1300 х 2500
Перемещение шпинделя по оси Z, мм
400
Система смены инструмента
Ручная (цанговый, фиксация гайкой)
Тип передачи по оси Z
ШВП
Тип передачи по оси X и Y
Косозубые рейки
Тип рабочего стола
Алюминиевый с накладками и «Т»- пазами для крепления
Скорость рабочего хода, м/мин
0 - 10
Скорость холостого хода, м/мин
0 - 17
Частота вращения шпинделя, об/мин
0 – 24 000
Тип охлаждения шпинделя
Водяное
Тип цанги
ER25
Посадочный диаметр инструмента, наибольший, мм
16
