Назначение

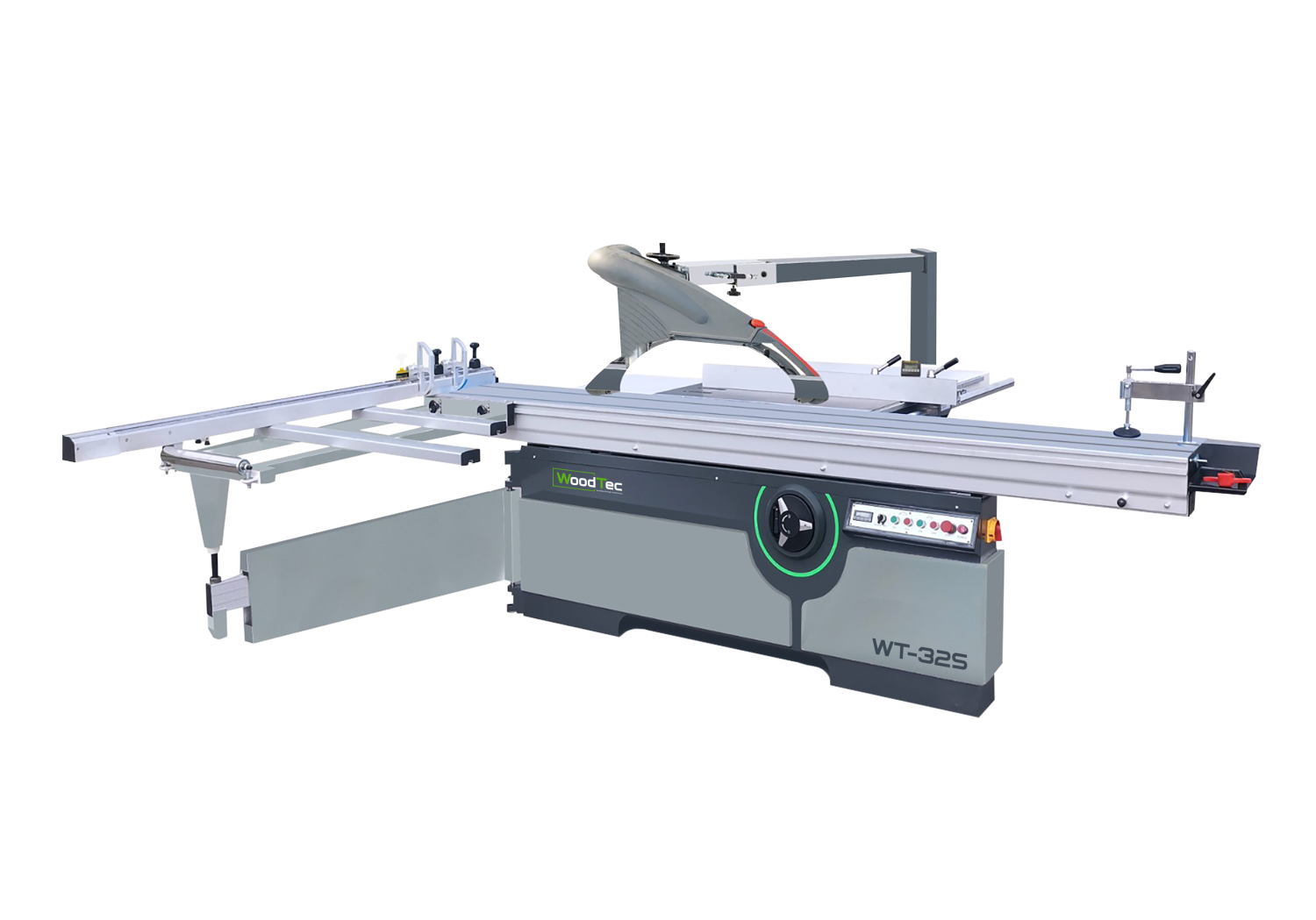

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Схемы обработки
Конструктивные особенности
 |
Станина Основой всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка. Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой. Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах |
  |
Пильный узел Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников. Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения пил. Централизованная система смазки позволяет оперативно обслуживать станок, не прибегая к его остановке и частичной разборке |
 |
Роликовая каретка Роликовая каретка шириной 375 мм. с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы.
Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания. |
 |
Конструкция форматного стола Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила. Откидные упоры оснащены блоками цифровой индикации, что позволяют быстро и точно настроить станок на необходимый размер. Это обеспечивает сокращение количества брака при раскрое материала |
 |
Параллельный упор Для удобства настройки параллельный упор оснащен цифровой индикацией что позволяют быстро и точно настроить станок на необходимый размер. Так же на упоре установлен винтовой механизм точной регулировки размера, что обеспечивает юстировку упора с точностью до мм. |
 |
Дополнительные столы Полноформатные столы справа и на выходе детали увеличивают рабочую поверхность и позволяют удобно раскраивать заготовки больших форматов снижая процент брака. Размер стола справа: 1050*845 мм, стола на выходе: 500*520 мм. |
 |
Настройка подрезной пилы Система настройки соосности подрезной пилы позволяет точно и быстро выставить соосность пил, а также сохранить их положение в процессе работы. Так же кожух защиты пил оснащен концевым выключателем, при открытии кожуха вращение пил останавливается немедленно. |
 |
Защитный кожух пилы Защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха. |
 |
Пульт управления Практичный пульт управления позволяет быстро настраивать по высоте основную пилу. Оснащен цифровым дисплеем, отображающим угол наклона пильного узла. Также пульт оснащен аварийной кнопкой, что в экстренной ситуации просто необходимо для мгновенного выключения станка |
 |
Эксцентриковый прижим и дополнительная линейка В базовую комплектацию станка входит механический эксцентриковый прижим и дополнительная линейка для угловых резов. |
