Технические характеристики.
|
Параметры |
Триумф 2У-500 |
|
Диаметр обрабатываемого бревна, мм |
до 900 |
|
Длина обрабатываемого бревна, мм |
до 6000 |
|
Диаметр вертикального пильного диска, мм |
500 |
|
Диаметр горизонтального пильного диска, мм |
550 |
|
Мощность двигателей дисковых пил, кВт |
2х11 |
|
Мощность двигателя поперечного перемещения каретки, кВт |
0,55 |
|
Мощность двигателя вертикального перемещения каретки, кВт |
0,37 |
|
Мощность двигателя продольного перемещения станка, кВт |
1,1 |
|
Скорость подачи пилорамы, м/мин |
0-24 |
|
Максимальные размеры получаемого бруса ,мм |
180х180 |
|
Габаритные размеры станка (без направляющих),мм: длина ширина высота |
1760 2100 2200 |
|
Длина рельсового пути, мм |
10500 |
|
Масса станка, кг |
1300 |

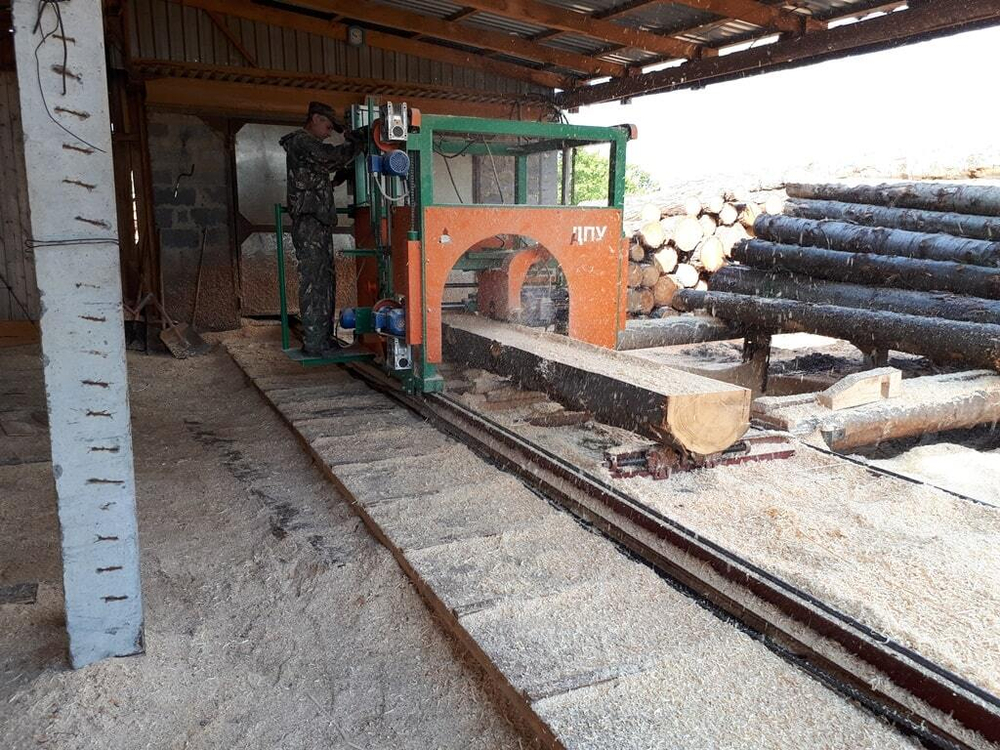

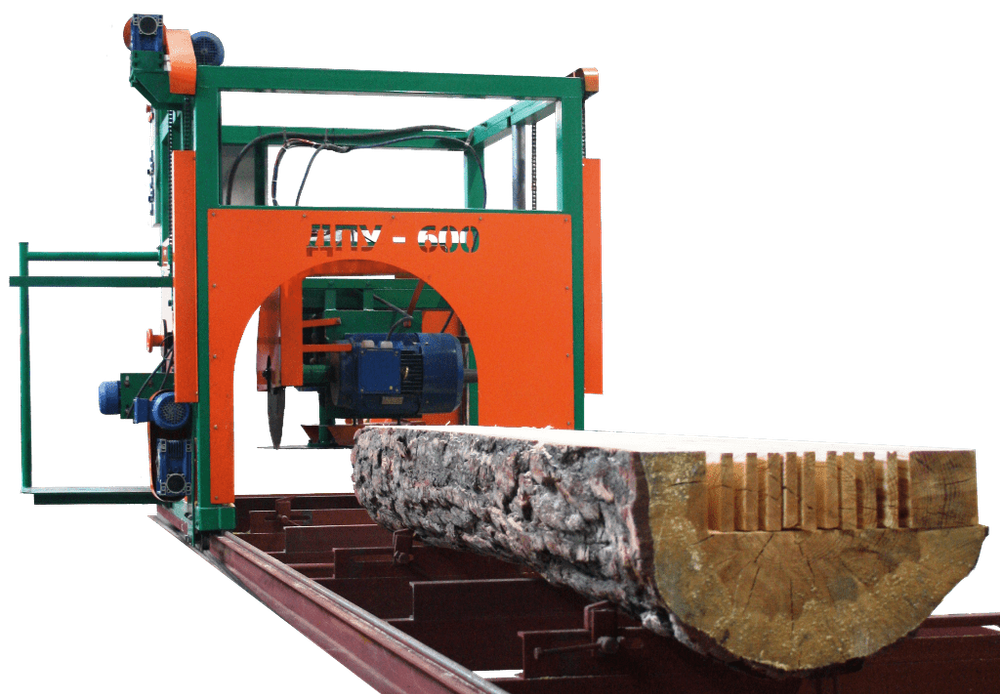

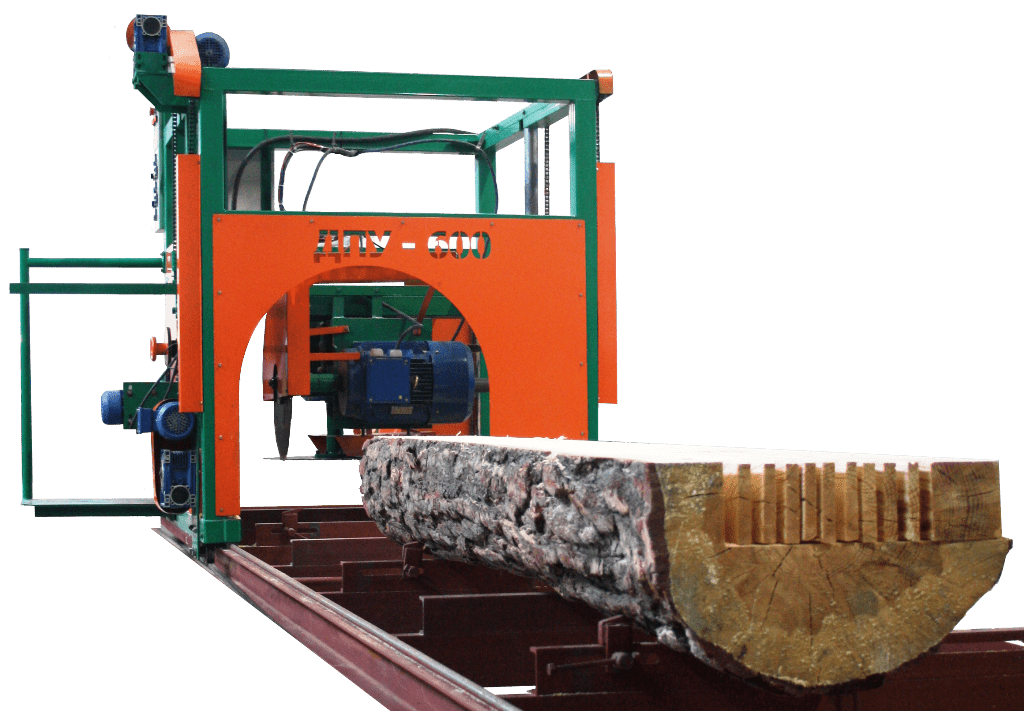

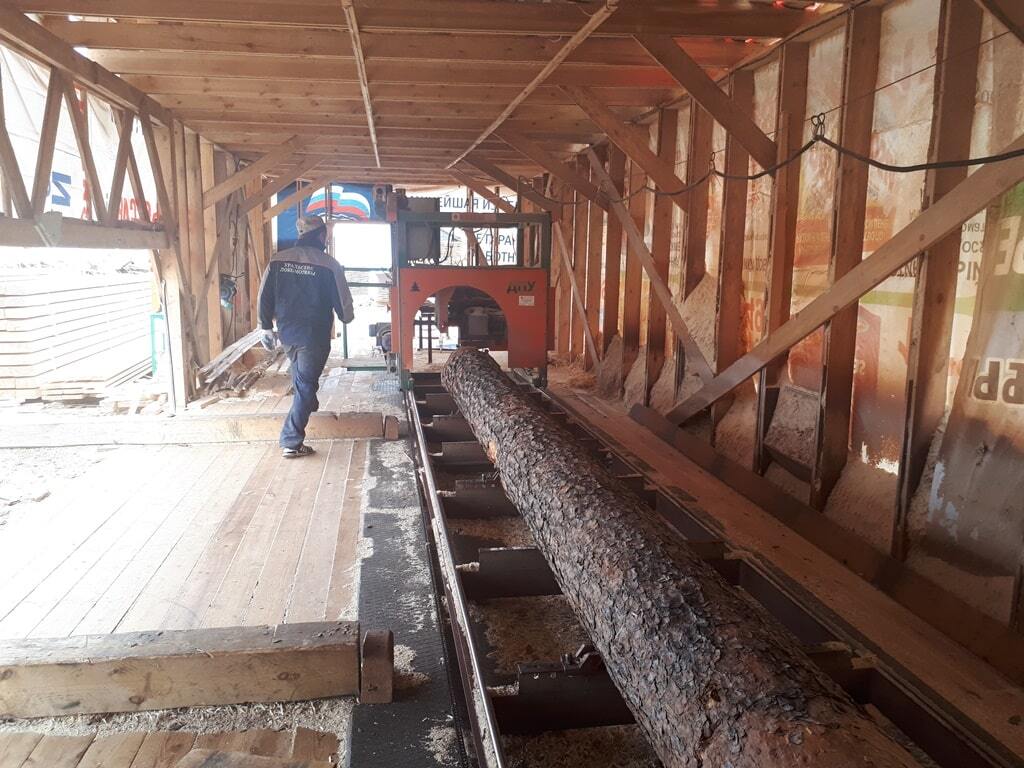

Дисковые пилорамы углового пиления Триумф 2У-500 предназначена для производства обрезного пиломатериала из бревен диаметром до 900 мм. Пилорама включает в себя направляющие рельсового типа, горизонтально закрепленные на прочном основании и портал пилорамы, на котором установлены пильная каретка и кабина оператора с электрошкафом управления.

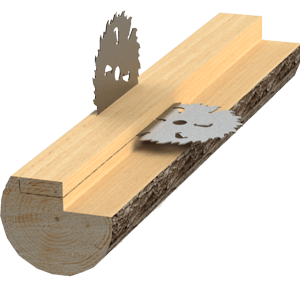

Применяемый инструмент – дисковые пилы, установленные на пильной каретке взаимно – перпендикулярно. Распиловка на дисковой пилораме производится в горизонтальной и вертикальной плоскости одновременно при перемещении портала по рельсовым направляющим вдоль неподвижно закрепленного бревна.
Преимуществом дисковой пилорамы ДПУ является то, что при распиловке бревна его кантование и перезакрепление не требуется. Это позволяет значительно снизить трудоемкость и повысить производительность процесса деревообработки.
Распиловка на дисковой пилораме осуществляется как в прямом, так и в обратном направлении движения портала, т.е. отсутствует «холостой» обратный ход.

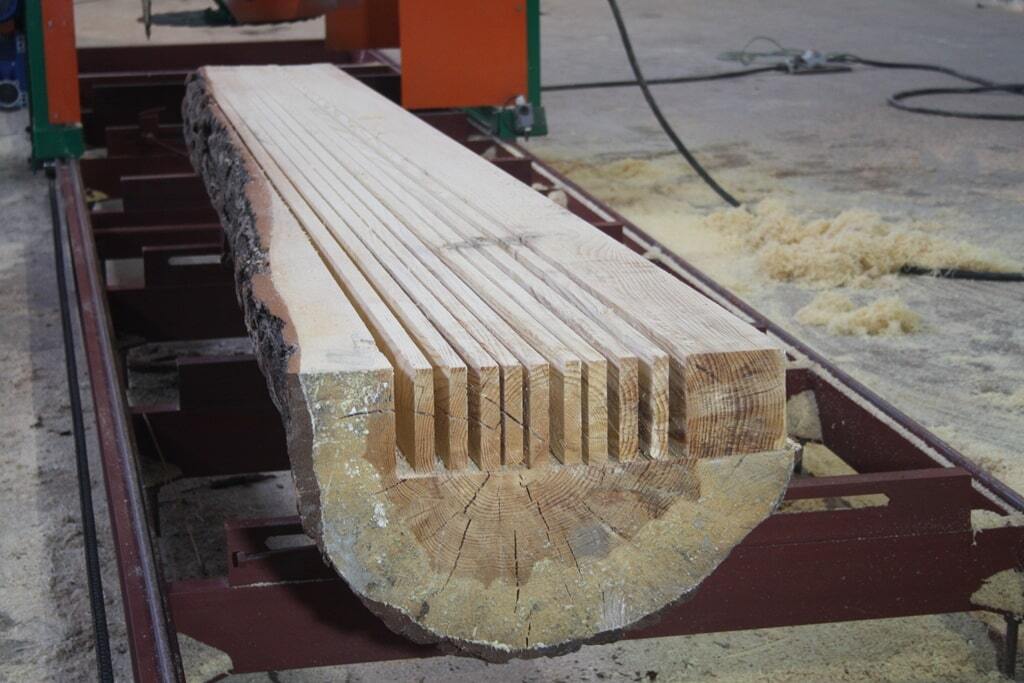

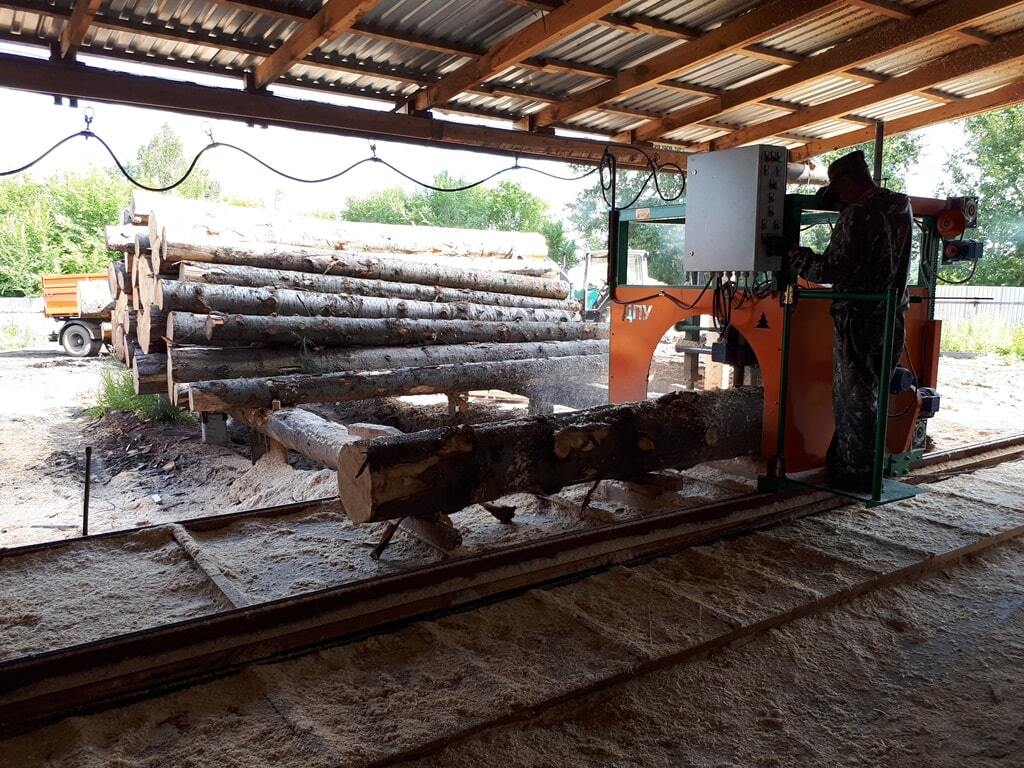

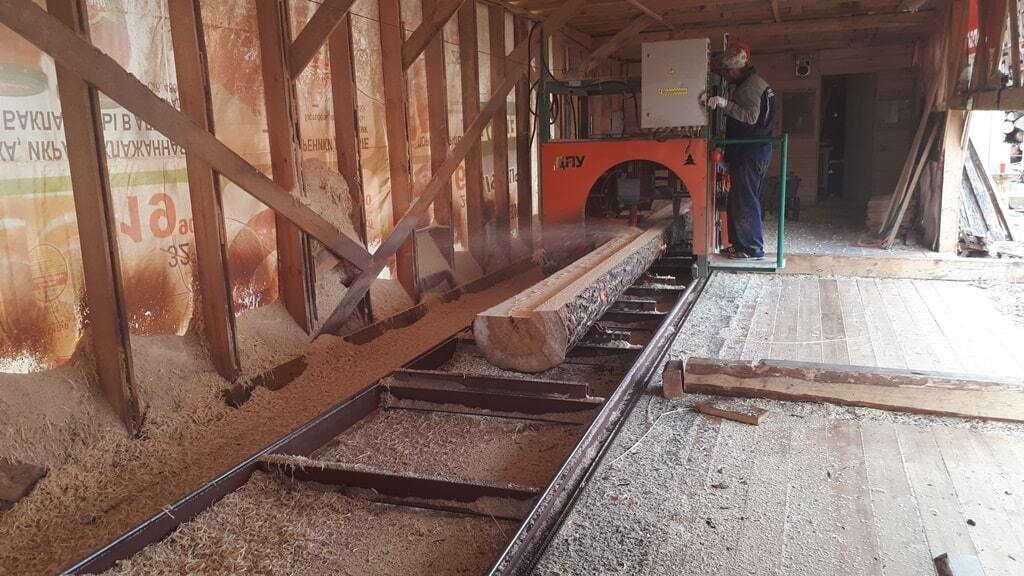

Максимальные размеры получаемого бруса на угловой пилораме Триумф 2У-500 180х180х6000мм. Вертикальное перемещение пильной каретки по направляющим скалкам осуществляется через цепную передачу электроприводом. В горизонтально-поперечном направлении блок дисковых пил выставляется винтовой парой при помощи электропривода. Передвижение портала по направляющим задается через цепную передачу электроприводом. Частота вращения дисковых пил 1450 об/мин. При распиловке оператор перемещается вместе с пилорамой в специальной кабине.
Дисковый углопил в базовой комплектации включает в себя опцию плавная регулировка скорости хода от 0-21 м/мин. Возможна установка электронных линеек и лазерных указателей пропила, эти опции можно купить при заказе станка.
Комплектация:
1. Пилорама в сборе, без пил.
2. Плавная регулировка хода (преобразователь частоты)
3. Направляющие под 6м бревно.
4. Зажимы бревна, опоры (3+4 шт.)
