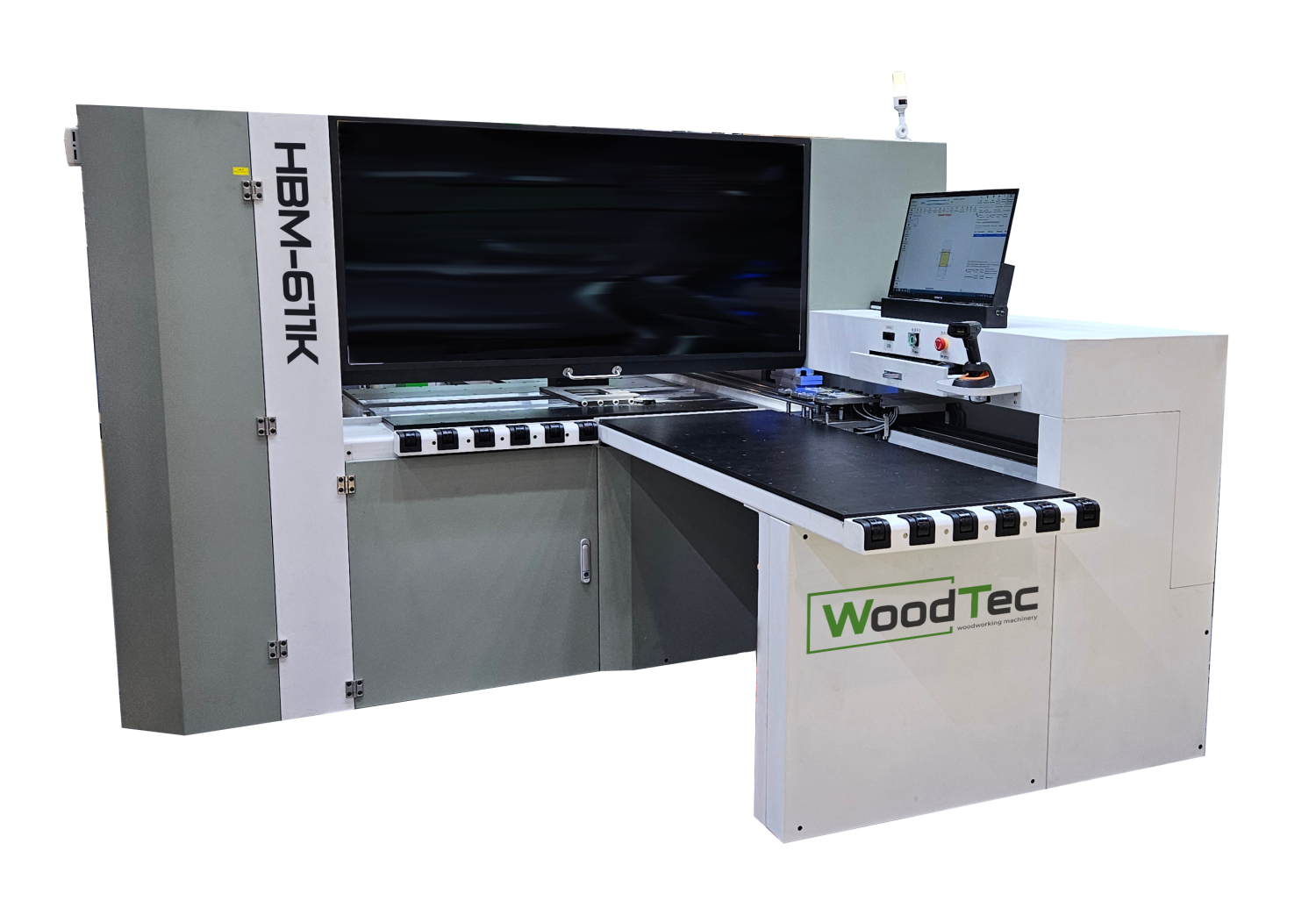

Автоматический сверлильно-присадочный станок с ЧПУ WoodTec HBM 611K

Назначение

WoodTec HBM 611K – надежный и производительный сверлильно-присадочный станок с ЧПУ с двумя сверлильно-присадочными группами: одна сверху, одна снизу и двумя фрезерными шпинделями: один сверху, один снизу, предназначенные для высокоскоростного и точного, глухого и сквозного сверления плоскостей и торцов мебельных деталей, с возможностью фрезерования паза, выборки, снятие четверти.

Область применения

Сверлильно-присадочный станок с ЧПУ, с простым управлением сэкономит Ваше время и деньги. На станке установлена две (верхняя и нижняя) сверлильно-присадочных группа и два фрезерных шпинделя. Станок WoodTec HBM 611K не требует перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. В программе могут быть выбраны сотни различных карт присадки, и станок будет работать в поточном режиме без перенастроек.

Схемы обработки

Отличительные особенности

• Простота обработки. Обработка всех шести поверхностей осуществляется автоматически, за одну установку заготовки.
• Мощный вертикальный прижим надежно позиционирует заготовку. Работает синхронно со сверлильным узлом.
• Дополнительная прижимная рампа, работающая вместе с цанговыми зажимами, гарантирует отсутствие смещений при сверлении и фрезеровании.
• Библиотека файлов, которая хранит необходимые карты присадки и позволяет быстро выбирать необходимую.
• Возможность работы совместно с программным обеспечением сторонних производителей. Интеграция под любые отечественные CAD программы (Базис, К3, bCAD).
• Станок работает в автоматическом режиме. Подаваемые заготовки проходят обработку внутри машины и подаются после окончания работы. Возможна выгрузка в две стороны: в проходном режиме и к месту работы оператора.

Конструктивные особенности

	МАССИВНАЯ ЦЕЛЬНОСВАРНАЯ КОНСТРУКЦИЯ СТАНИНЫ В отличие от большинства конкурентов на рынке станина станка цельносварная и выполнена из толстостенных прямоугольных труб. После сварки станина в обязательном порядке проходит отжиг для снятия внутренних напряжений и повышения стабильности во время эксплуатации. После отжига на станине фрезеруются посадочные площадки и отверстия на портальном станке с ЧПУ за один установ. Данная технология изготовления станины гарантирует повышенную жесткость и виброустойчивость на протяжении всего срока службы.
	ПНЕВМАТИЧЕСКИЙ ЗАХВАТ Предназначен для четкой и надежной фиксации заготовки во время ее технологического перемещения во время цикла присадки. Запатентованная система захватов работает в трех режимах: Захваты находятся ниже уровня стола при подаче заготовки Захваты находятся выше уровня стола при перемещении заготовки по оси X Захваты находятся на уровне стола при присадке отверстий. Такая конструкция захватов позволяет работать с деликатными материалами без риска повреждения поверхности заготовки.
	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ Roust World За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
	ВЫСОКОПРЕЦИЗИОННАЯ ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА Применение шарико-винтовой пары увеличенного сечения гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.
	СЕРВОДВИГАТЕЛИ Leadshine Установленные на каждом узле для перемещения по осям X, Y и Z, серводвигатели, обеспечивают высокоточное позиционирование в соответствии с заданной программой при высокой скорости перемещения до 50-130 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях
	ПЛАНЕТАРНЫЙ РЕДУКТОР SHIMPO Обеспечивает высокую удельную мощность при высокой нагрузке и минимальных габаритах привода. Позволяет увеличить скорость работы станка и уменьшить время на техническое обслуживание.
	МЕТАЛЛИЧЕСКИЙ СТОЛ С ГАЛЬВАНИЧЕСКИМ ПОКРЫТИЕМ Обеспечивает отличную точность на протяжении всего срока службы. Не изнашивается в отличии от пластиковых и полимерных покрытий.
	СВЕРЛИЛЬНАЯ ГРУППА Изготовлена ведущим мировым производителем сверлильного оборудования и комплектующих Конфигурация верхней головы: - 12 вертикальных шпинделей - 8 горизонтальных шпинделей (2+2 по X и 2+2 по Y) - Фрезерный узел 3,5 кВт Конфигурация нижней головы: - 6 вертикальных шпинделей - Фрезерный узел 3,5 кВт Присадочные шпиндели приводятся во вращение при помощи электродвигателя, в рабочее положение выводятся при помощи пневматических цилиндров, а далее при помощи серводвигателя подаются на заданную глубину сверления. Сверлильная группа оснащена дополнительными прижимами, что обеспечивает стабильность и точность присадки отверстий.
	ПОДАЮЩИЙ И ПРИНИМАЮЩИЙ СТОЛЫ С ВОЗДУШНОЙ ПОДУШКОЙ Столы на подаче и приемке заготовок оснащены воздушной подушкой, что позволяет избежать сколов и царапин при ее перемещении.
	ВИХРЕВОЙ НАСОС В базовую комплектацию станка входит вихревой насос мощностью 2,2 кВт производительностью 270 м3/час. Насос обеспечивает работу воздушной подушки при самых больших возможных заготовках.
	СИСТЕМА УПРАВЛЕНИЯ Пульт управления CAD/CAM, с возможностью считывания штрих-кодов. Многозадачная операционная система Windows. Станок интегрируется с отечественными СAD программами (БАЗИС, К3, bCAD).
	СКАНЕР ДЛЯ РАБОТЫ СО ШТРИХ-КОДАМИ Для удобства работы, а также для сокращения времени перехода на различные карты присадки станок оснащен сканером для считывания штрих-кодов. Данная система позволяет экономить до 20% рабочего времени, а также снизить влияние человеческого фактора, тем самым уменьшить количество брака.
	СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ Данная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала.
	ЗАЩИТНЫЕ КАБЕЛЬ-КАНАЛЫ И ГОФРЫ Все силовые кабели надежно помещены в защитные гибкие кабель-каналы, что обеспечивает защиту от перегибов, скручиваний и прочих повреждений во время работы станки и при перемещении агрегатов на высокой скорости. Масляные и пневмоканалы помещены в защитные гофры, защищающие от повреждений.
	СИСТЕМА ШИБЕРНЫХ ЗАДВИЖЕК Фрезерная и сверлильные головы оснащены аспирационными кожухами с системой шиберных задвижек, что позволяет более эффективно удалять стружку из зоны фрезерования и присадки.
	ВСТРОЕННЫЙ РЕСИВЕР Ресивер компенсирует временные «просадки» подачи сжатого воздуха и обеспечивает стабильное сверление, исключает недосверливание отверстий по глубине или остановку цикла во время работы.
	УПРАВЛЕНИЕ С ПОМОЩЬЮ ПЕДАЛИ Старт цикла присадки возможен с кнопки на панели управления или с помощью нажатия педали, что позволяет оператору освободить обе руки для удобной подачи заготовки.
